测量站用灵活传感器安装固定支架

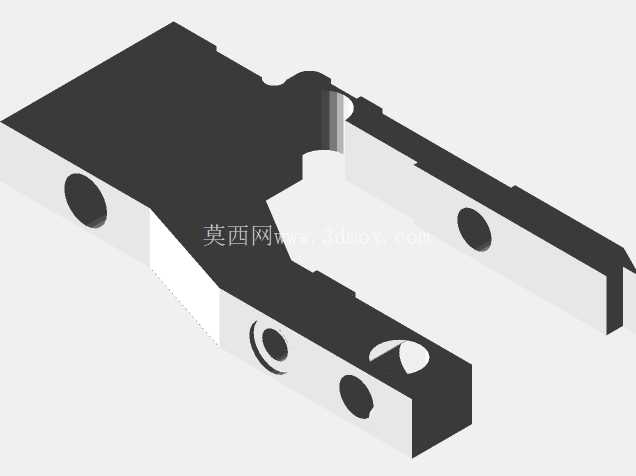

　　这款传感器固定支撑件，主要适配工业测量站、桌面级3D打印设备的检测工位安装需求，在实际产线场景中，这类支撑件承担着光电类、槽型类检测传感器的承载定位功能，是自动化检测单元里不起眼但直接影响检测精度的基础结构件。从实际使用场景来看，测量站的传感器安装往往需要兼顾安装稳固性、位置微调余量以及与被测工件的安全避让距离，3D打印设备上的同类支撑件则需要适配打印平台的运动行程，避免在喷头或平台移动过程中发生结构干涉，同时还要保证传感器检测面与被测目标的距离处于有效检测量程内，不会因为设备运行振动出现检测信号漂移的问题。从结构设计逻辑来看，这款支撑件采用了分体式避让的叉型结构，主体承力部分做了加厚处理，保证长期受振动影响不会出现形变，两侧伸出的安装臂预留了标准的圆形安装孔位，既可以通过螺栓直接固定在设备的铝型材安装基面上，也可以配合调整垫片实现小范围的安装角度微调，适配不同检测方向的传感器安装需求。支撑件的中部做了内凹的避让缺口，这个结构并非冗余设计，在实际安装中，这个缺口可以避开设备内部的走线槽、传动皮带或者相邻的其他安装构件，减少安装时的结构干涉，不需要额外对周边构件做切割调整，降低现场安装的改造成本。

　　支撑件上的多个安装孔位做了沉头处理，螺栓安装后头部不会突出构件表面，避免突出的螺栓头刮擦设备运动部件或者被测工件，同时沉孔的深度经过匹配计算，能够保证螺栓锁紧后有足够的螺纹啮合长度，不会因为长期振动出现螺栓松脱的问题。从安装边界尺寸来看，这款支撑件的整体厚度控制在适配常规M4、M5安装螺栓的规格范围内，安装孔的中心距匹配市面上主流槽型光电传感器、对射传感器的安装孔距标准，不需要额外做转接板就可以直接固定传感器本体，支撑件的整体长度控制在100mm级别的区间，不会占用过多的设备内部安装空间，对于安装空间局促的紧凑型测量站、桌面级3D打印机来说，这种紧凑的结构设计能够大幅提升安装布局的灵活性。

　　在材料适配性上，这个结构既可以采用金属板材冲压折弯成型用于工业级高强度设备场景，也可以采用工程塑料3D打印制作用于原型验证、小型桌面设备场景，结构本身的壁厚设计兼顾了两种加工工艺的成型要求：冲压工艺下不会因为壁厚过薄出现折弯开裂，3D打印工艺下不会因为壁厚过厚出现打印翘曲、内部填充不足的问题。支撑件端部的定位凸台结构，能够在安装传感器时起到预定位的作用，不需要人工反复调整传感器的前后位置，只需要将传感器靠紧凸台再锁紧螺栓，就能保证传感器的检测位置处于设计预设的点位，大幅缩短现场安装调试的时间，减少人工调整带来的位置误差。

　　在实际工况验证中，这类支撑件需要承受设备启停、快速移动带来的持续振动，因此结构上没有做多余的镂空减重设计，承力部位的壁厚保持均匀，避免应力集中导致的结构断裂，同时各个边角都做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也可以减少应力集中点，提升构件的疲劳强度。对于设备改造、原型开发的从业者来说，这类标准化的传感器支撑结构可以直接复用在不同的检测工位上，只需要根据实际安装位置调整孔位的相对距离，不需要从零开始设计结构，能够大幅缩短结构设计的周期，同时经过实际工况验证的结构形式，也能避免自主设计时容易忽略的干涉、强度不足、安装不便等问题。在3D打印测试场景中，这类结构的几何特征包含了平面、孔位、倒角、异形缺口等典型加工特征，也可以作为3D打印机的成型精度测试件，验证设备的孔位打印精度、平面平整度、悬臂结构成型质量，判断设备的成型能力是否满足工装夹具、功能构件的制作要求。
