ABB IRB 6620工业机械臂结构设计

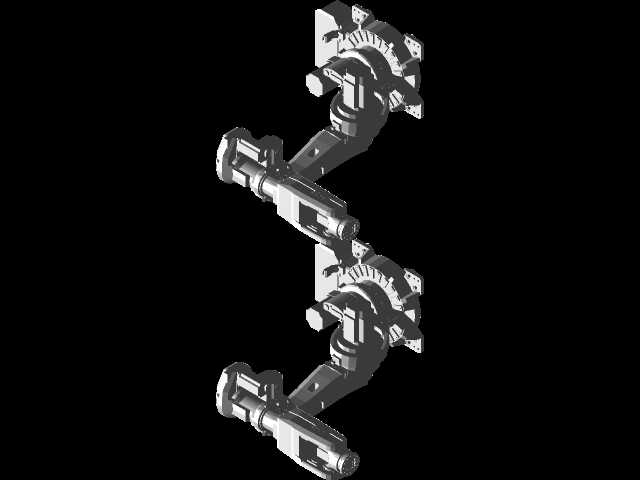

在汽车整车焊装产线、重型工件搬运工位、大尺寸铸件打磨单元这类对负载与作业半径有严苛要求的场景里，ABB IRB 6620系列机械臂是不少产线规划师的选型首选。做这个三维结构的时候，最先要锚定的是安装边界，该系列机械臂分正装、倒装两种主流安装形式，倒装时基座固定在龙门架或者顶部钢结构上，要预留出足够的垂直回转空间，避免大臂摆动时和周边工装、输送线产生干涉，正装时地面基座的预埋螺栓孔位要和底座安装法兰完全匹配，法兰面的平面度公差要控制在0.2mm以内，防止长期运行出现底座应力变形。从功能特性来看，这款机械臂属于大负载多关节机型，六个回转关节的传动结构都做了对称式布局，大臂与小臂的内部走线路径完全避开了关节回转的极限角度区域，不管是做焊枪轨迹运动还是重载搬运的启停动作，内置的管线都不会出现拉扯、弯折超标的情况。设计过程中特意还原了关节处的双密封结构，这种结构能适配焊接车间的焊渣飞溅、打磨工位的金属粉尘环境，避免杂质进入关节轴承影响传动精度。腕部的三个关节采用了紧凑式同轴布局，末端法兰的安装孔位符合通用工业机械臂的接口标准，可以直接适配焊枪夹爪、打磨主轴、真空吸盘等不同类型的末端执行器，不需要额外做转接法兰的结构适配。在作业范围的设计还原上，大臂的俯仰角度覆盖了从低位取件到高位码垛的常用区间，小臂的回转半径刚好适配常见的焊装工位间距，不会出现作业盲区，同时关节处的硬限位结构也完全按照实际设备的参数还原，能直接用于产线的干涉仿真验证，提前排查机械臂运行时和周边夹具、工件的碰撞风险。做结构建模的时候，每一处关节的连接面、减重槽的位置都和实际设备保持一致，臂身的铸造圆角、加强筋布局也完全还原，既保证了模型的结构真实性，也能让使用者清晰看到内部传动件的排布逻辑，不管是用于产线方案的仿真演示，还是做机械臂相关的教学演示、结构参考，都能满足精度要求。
