医疗按摩用手持淋浴式喷头结构设计

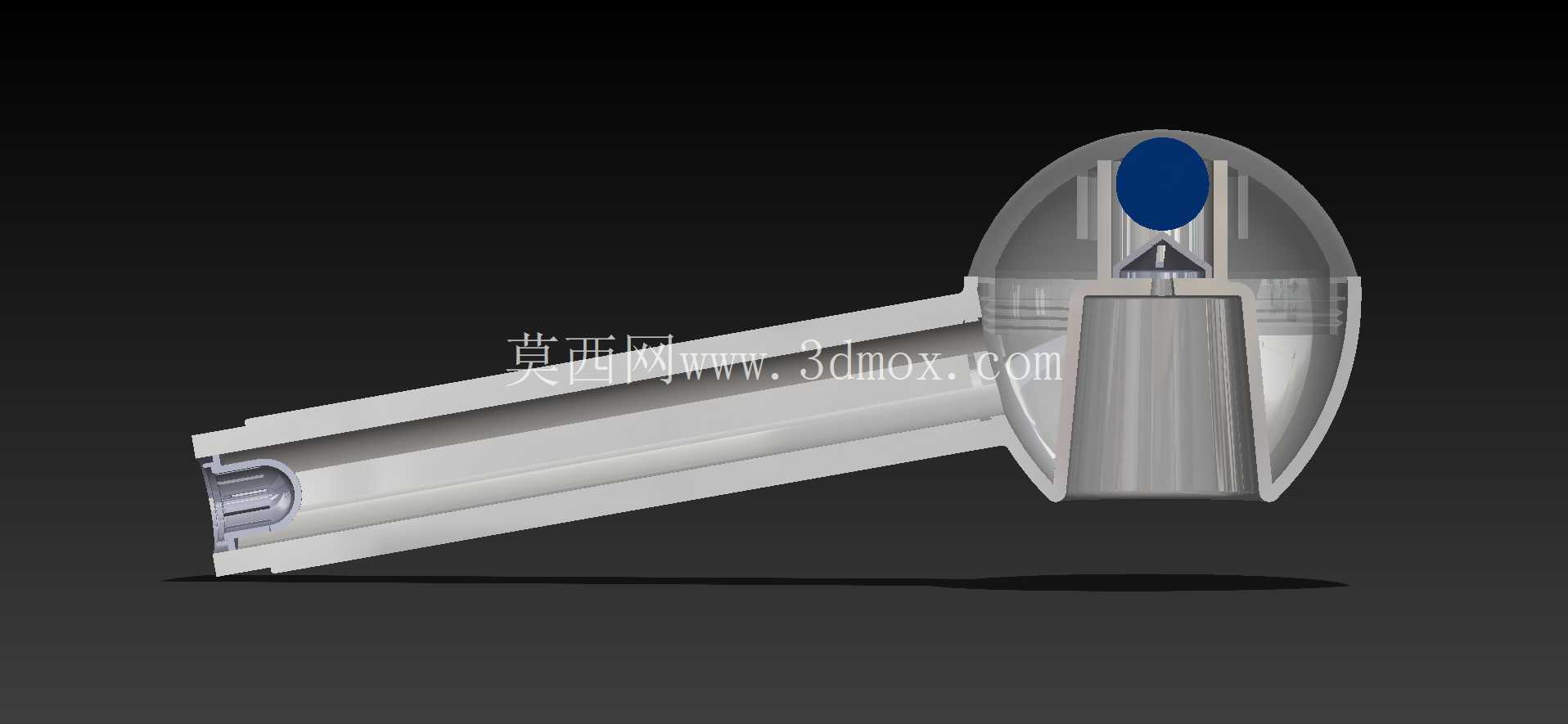

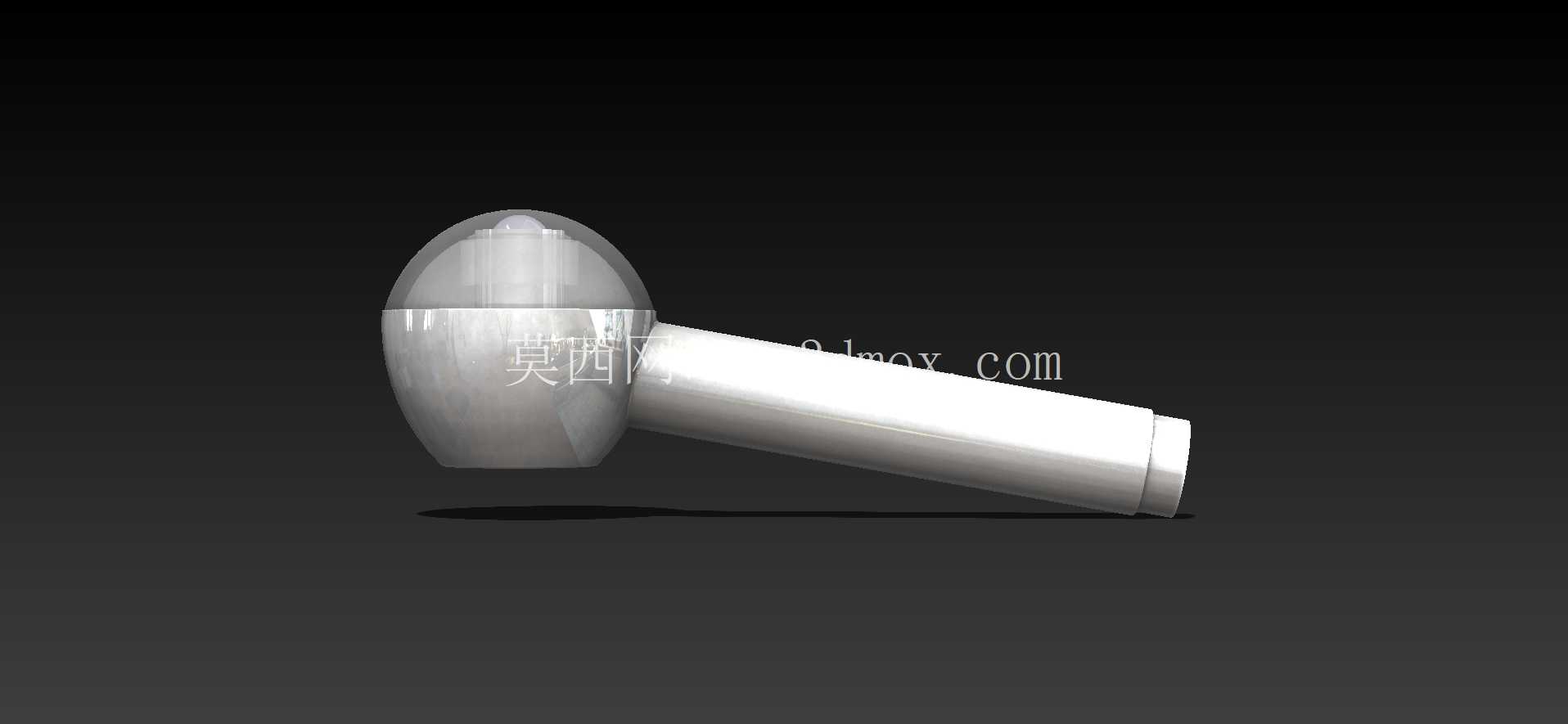

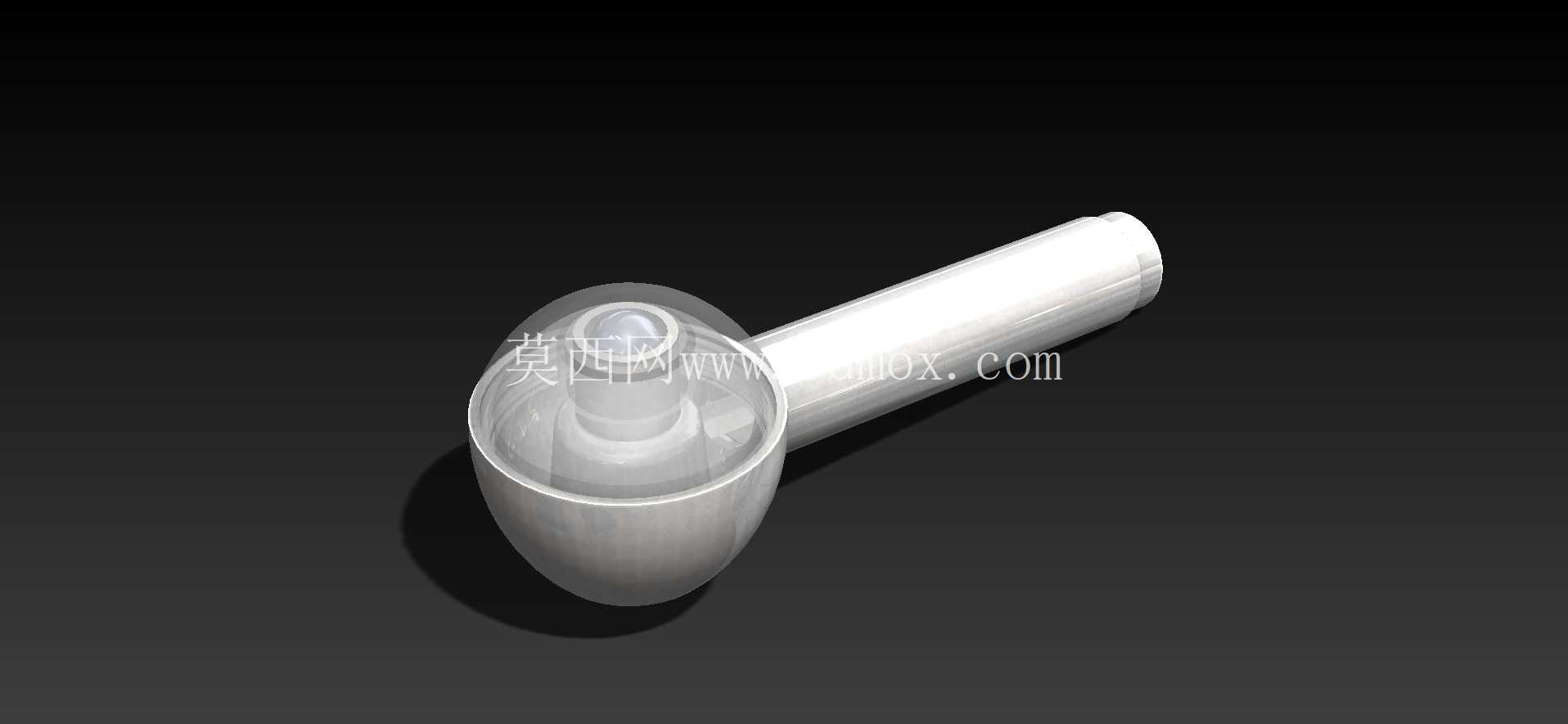

从结构剖面能清晰看到这款手持喷头的内部流道设计，整体采用长柄握持加圆形出水头的经典布局，柄部内部为等径直流通腔，内壁做了0.8mm的均匀壁厚设计，既保证握持时的结构强度，也能控制整体重量在180g以内，长时间手持操作不会产生明显的负重感。流道从柄部末端的进水接口延伸至头部腔体时，做了平滑的圆弧过渡，没有直角转折结构，能最大程度降低水流通过时的压损，保证进水压力在0.1-0.3MPa的常规家用供水区间内，头部腔体的水压分布均匀。

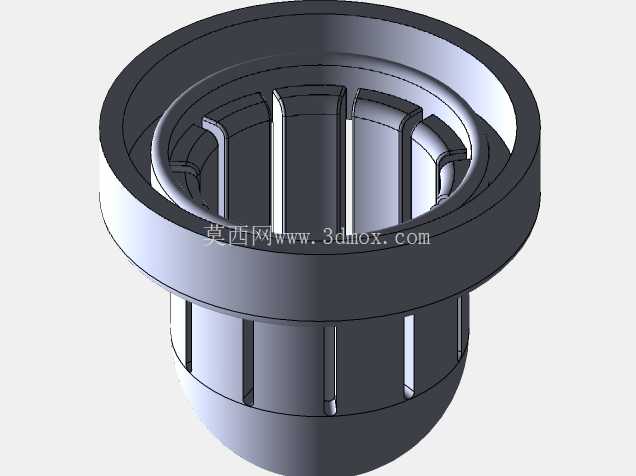

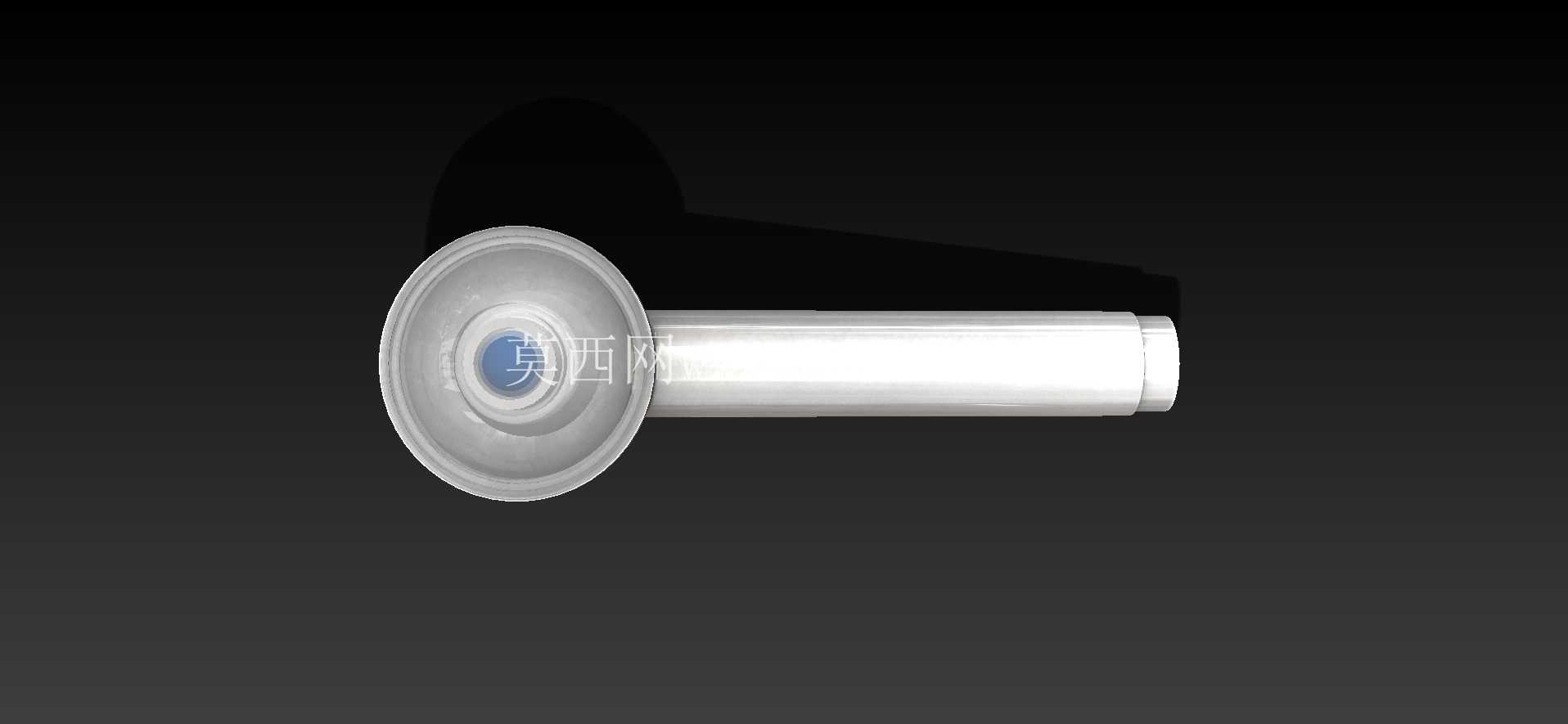

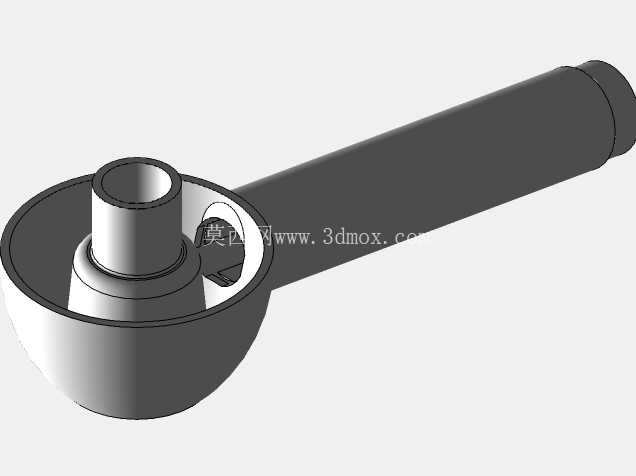

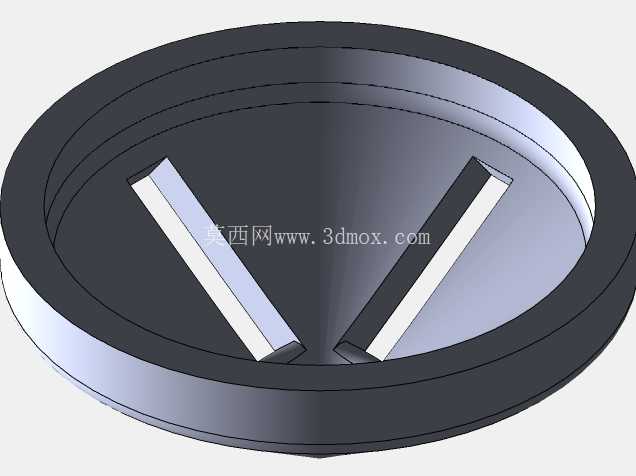

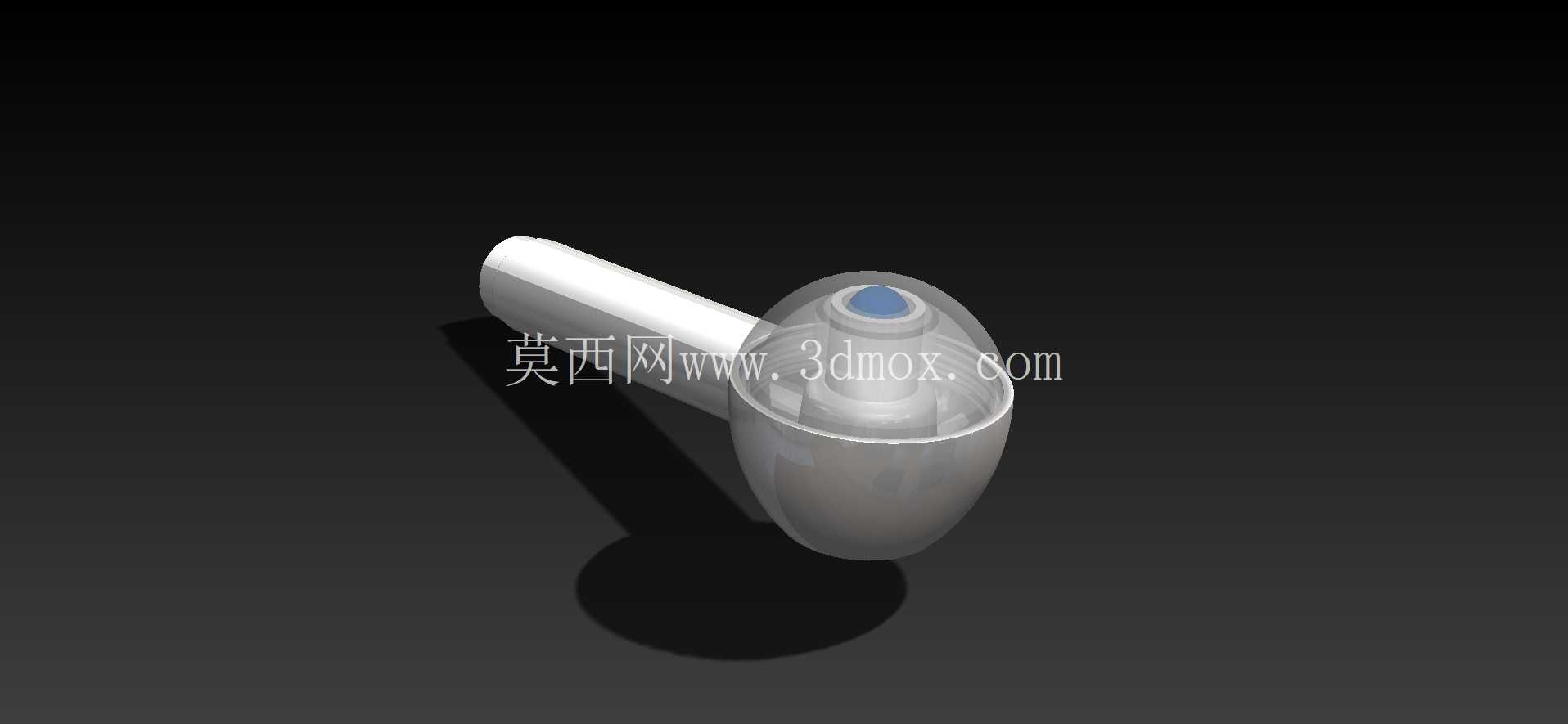

头部腔体内部设置了独立的分流结构，中心位置的蓝色密封件对应出水面板的中心出水孔，周围的环形导流槽将水流均匀分配到外圈的出水孔位，这种分流设计能让出水模式切换时，不同孔位的水流不会互相干扰，按摩模式下的脉冲水流压力集中在中心区域，适合针对肩颈、腰背部位做定点水流冲击按摩，常规淋浴模式下外圈孔位同步出水，形成覆盖范围更大的伞状水幕，满足日常淋浴需求。

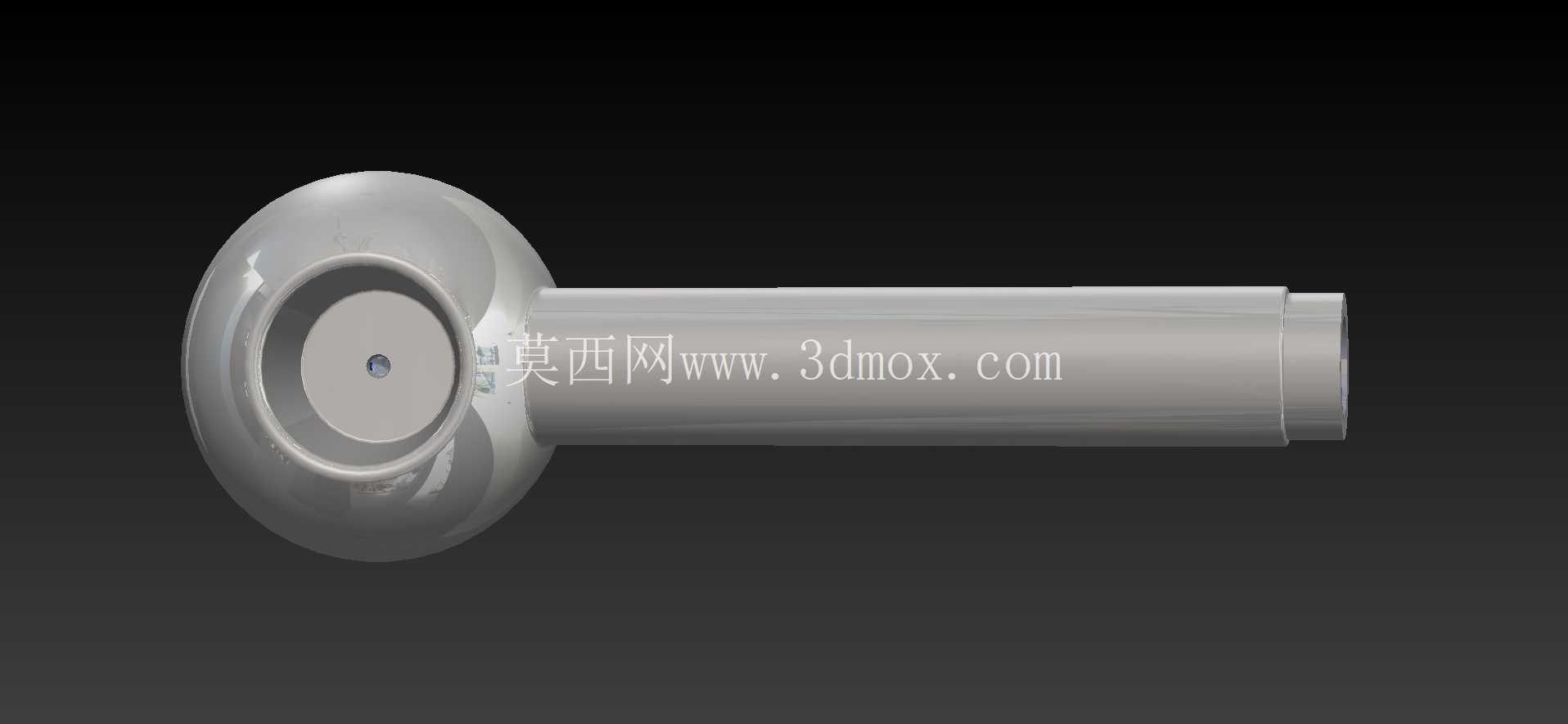

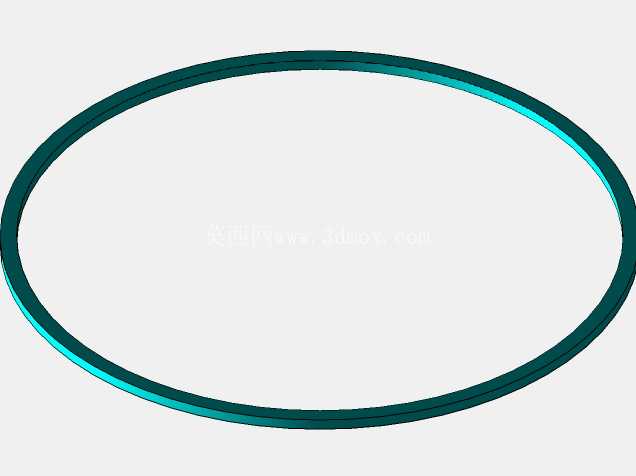

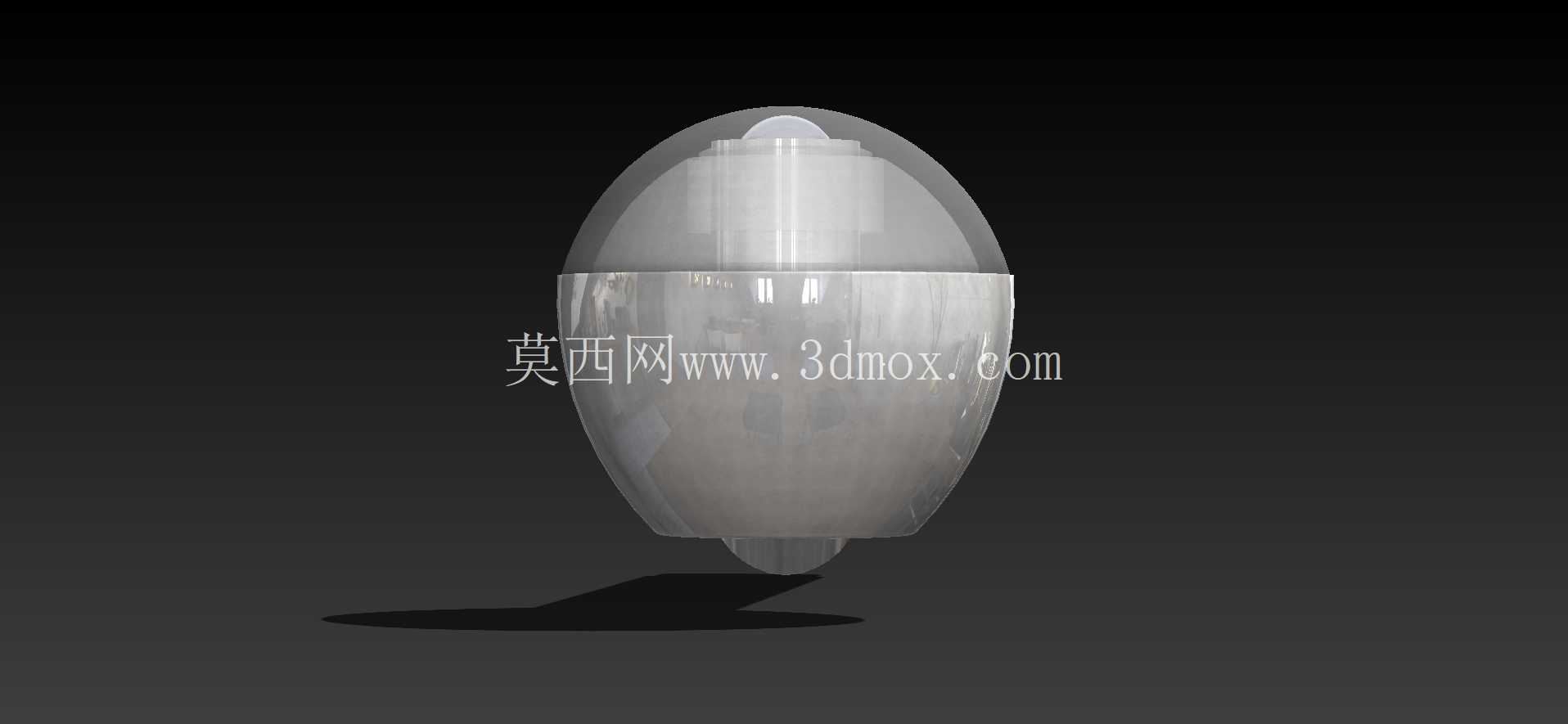

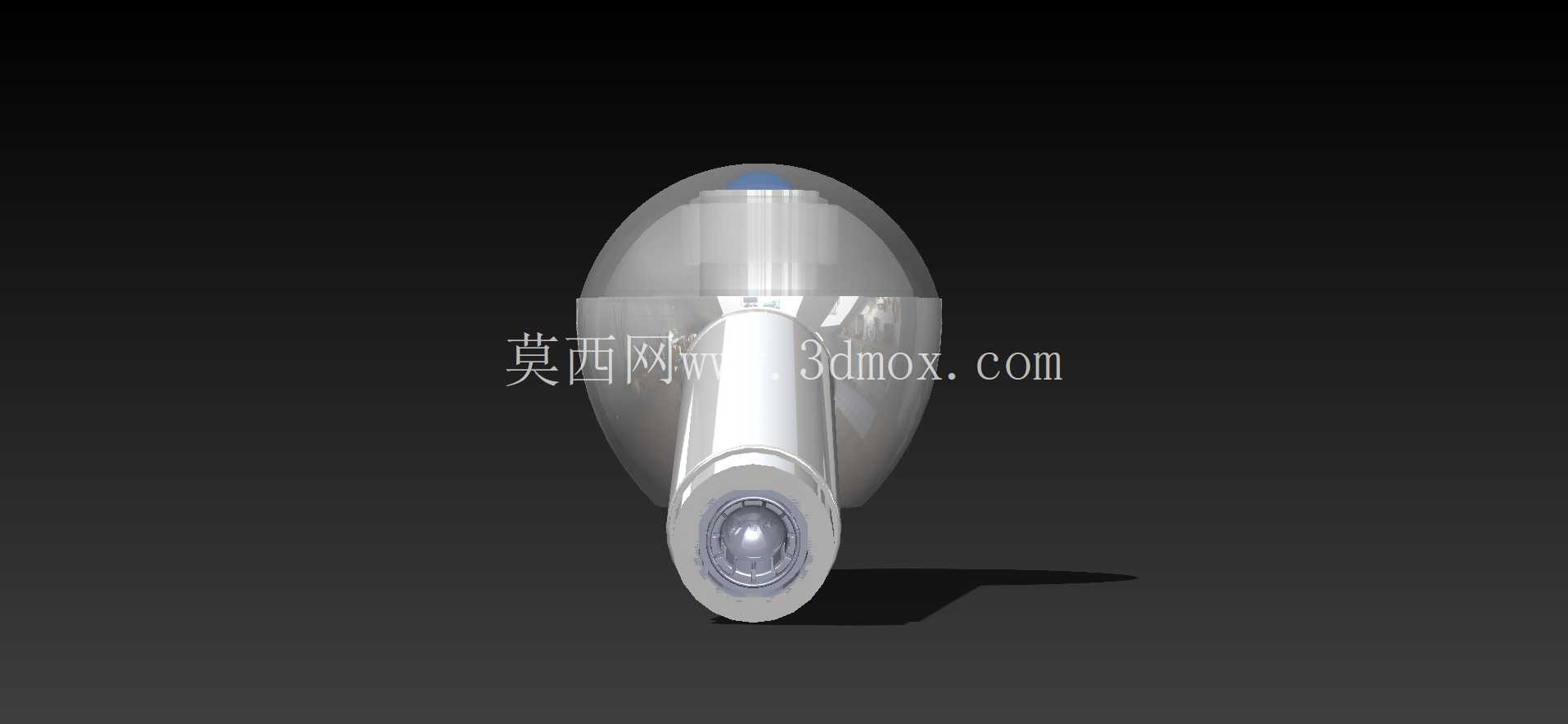

安装边界上，柄部末端采用通用的G1/2外螺纹接口，能匹配市面上绝大多数家用淋浴软管的连接尺寸，接口位置内置了密封胶圈的安装槽，装配时不需要额外缠绕生料带，依靠胶圈的压缩变形就能实现静密封，在0.5MPa的水压测试下不会出现渗漏问题。出水头的圆形端面直径设计为85mm，这个尺寸既不会因为过大导致握持时头重脚轻，也能保证出水覆盖范围满足单人淋浴的使用需求，头部与柄部的连接位置做了15度的倾角设计，握持时出水方向自然朝向人体躯干，不需要刻意转动手腕调整角度，符合人体工程学的操作逻辑。

实际应用场景中，这款喷头除了常规家庭浴室的淋浴使用，也适配养老机构、康复理疗中心的洗浴辅助场景，按摩模式的脉冲水流能对肌肉紧张部位做温和的水力按摩，促进局部血液循环，且出水孔采用0.8mm的渐缩孔径设计，出水时混入空气形成柔化的水柱，冲击皮肤时不会产生刺痛感，适合皮肤敏感度较高的人群使用。结构设计上所有内部流道都做了圆角打磨，没有卫生死角，长期使用不会积存水垢，拆卸清理时只需要拧下前端的出水面板，就能对内部腔体和分流结构做全面清洁，维护操作不需要专用工具，普通用户就能独立完成。

材质选择上，外部壳体采用ABS工程塑料注塑成型，表面做哑光磨砂处理，沾水后不会留下明显的水渍指纹，握持时的摩擦力足够，湿手操作也不容易滑落。内部的密封件和导流部件采用食品级硅胶材质，长期接触温水不会析出有害物质，也不会因为热水浸泡出现硬化变形的问题，适配的进水温度范围在5-65摄氏度，覆盖日常洗浴的常规水温区间，短时间接触80摄氏度的高温水也不会出现结构变形。

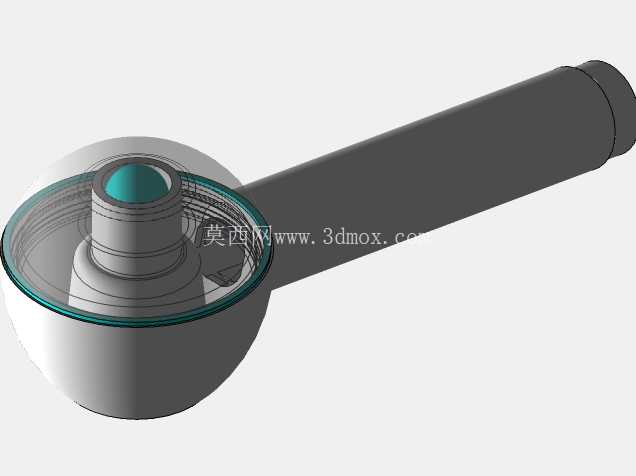

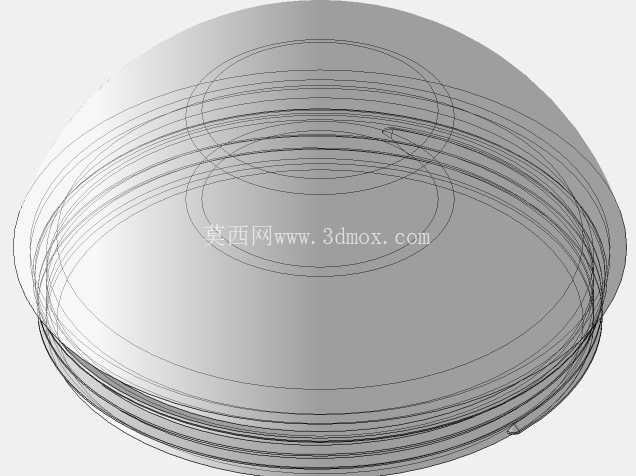

从建模逻辑来看，整个产品采用自顶向下的设计思路，先确定整体的握持尺寸和出水覆盖范围，再拆分内部的流道、密封、连接等子部件，所有配合位置都预留了0.1mm的装配间隙，保证注塑生产后的零件能顺利组装，不会出现过盈量太大导致装配困难，或者间隙太大导致晃动异响的问题。头部的透明视窗部分采用PC材质，与ABS壳体的连接采用卡扣加超声波焊接的工艺，装配完成后连接位置的防水等级达到IPX5，正常淋浴使用时不会有水渗入壳体内部。
