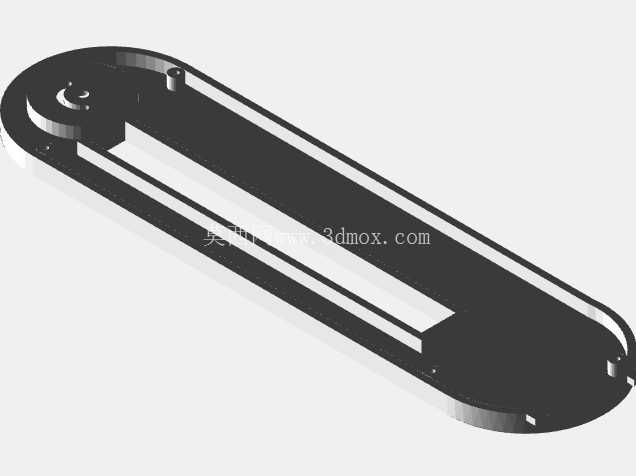

这款长条形构件是带传动系统的核心安装基座,日常在小型自动化输送单元、桌面级线性执行机构、精密检测设备的位移模组中应用十分广泛,主要承担同步带的张紧支撑、传动轮系的定位固定,以及为整套线性传动机构提供刚性安装基准的作用。从结构设计逻辑来看,构件一端设置的圆形凸台结构是主动轮的安装位,凸台中心预留的轴孔可适配对应直径的传动轴,凸台周边的沉孔用于固定轮系的轴承座,保证主动轮运转时的同轴度,避免带传动出现偏磨、跳齿问题;构件主体沿长度方向设置的两条平行凸筋,一方面是为同步带的回程段提供侧向限位,防止带体在高速运转过程中出现跑偏脱落,另一方面凸筋之间的凹槽可容纳同步带的非工作段,减少整体结构的占用空间,让整套传动模组的结构更紧凑。
构件另一端的圆弧过渡结构是从动轮的安装区域,圆弧曲率与从动轮的外径匹配,可限制从动轮的径向窜动,同时该区域预留的调节安装位,可通过调整从动轮的中心距实现同步带张紧度的调节,无需额外增加张紧轮结构,进一步压缩了整体结构的体积。构件边缘分布的多个小型安装凸台与定位孔,是用于将整个基座固定在设备的安装面板上,孔位的位置度公差在设计时控制在0.02mm以内,保证安装后基座的直线度满足传动精度要求,避免因安装偏差导致带传动的传动效率下降、运行噪音增大。
从安装边界来看,该构件整体为细长型结构,宽度方向尺寸远小于长度方向,安装时需要保证基座的安装平面平面度不低于0.05mm,否则会导致基座固定后出现翘曲变形,进而影响轮系的平行度,造成同步带的早期磨损。设计过程中,针对构件的壁厚做了均匀化处理,所有转角位置都设置了R2以上的铸造圆角,既适合采用铸造工艺进行毛坯成型,减少铸造过程中的应力集中问题,也能降低后续机加工的余量,提升生产效率。构件表面的凸台高度经过反复校核,既保证了安装螺丝的沉头深度足够,不会出现螺丝突出表面干涉同步带运行的问题,也避免了凸台过高导致的材料浪费、整体重量增加的问题。
在实际设备应用中,这类基座通常搭配同步带、主动轮、从动轮、驱动电机组成完整的线性输送单元,可实现小负载的高精度直线位移传输,在3C产品的小件搬运、检测设备的样品输送、小型办公设备的走纸机构中都能看到同类结构的应用。设计时还考虑了维护便利性,从动轮端的安装位采用了开放式的槽型结构,更换同步带时无需完全拆解整个基座,只需要松开从动轮的固定螺丝即可完成带体更换,大幅降低了设备的后期维护成本。构件的材质适配方面,该结构既可以采用铝合金压铸成型实现轻量化设计,应用在对重量有要求的便携设备中,也可以采用铸铁铸造成型获得更高的刚性,应用在负载稍大、运行频率更高的工业设备中,不同材质下的结构尺寸无需做大幅调整,只需要根据材质的强度特性微调壁厚即可满足使用要求。
