铸造用带齿破碎辊结构三维设计

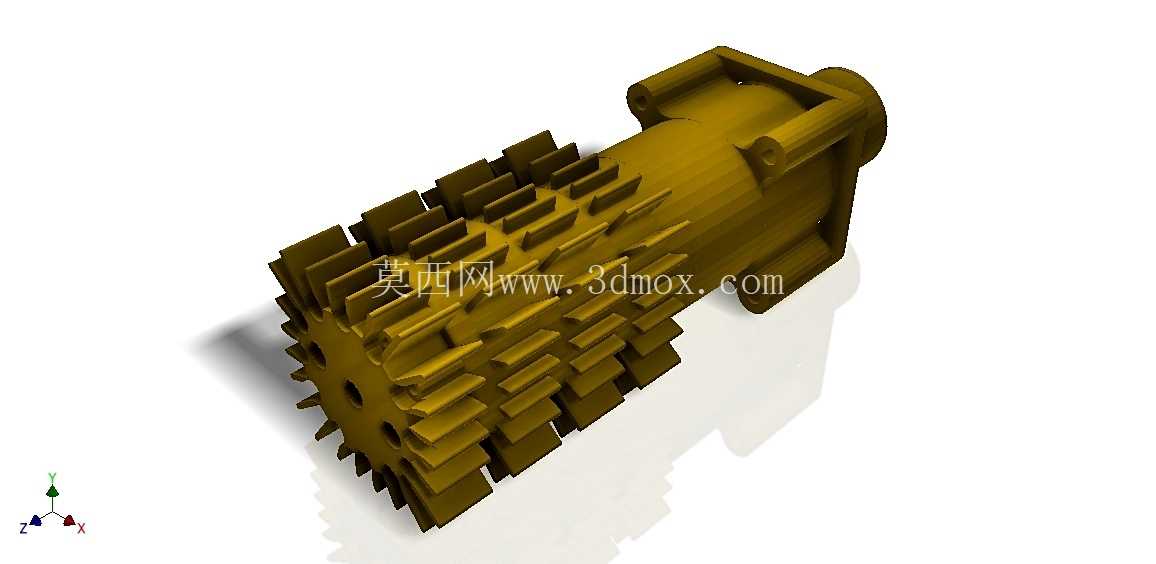

　　本次设计的带齿辊体构件，主要应用于铸造生产线的旧砂破碎、铸渣预处理工序段，是落砂后砂块破碎、浇冒口余渣细碎环节的核心工作部件，直接对接振动落砂机的出料端，承接从砂箱分离出的带结块砂团、带砂铸渣，通过辊体转动时齿部的挤压、剪切作用，将结块砂团破碎至符合后续磁选、筛分的粒度要求，避免大尺寸结块进入下一工序造成输送卡滞、筛分设备筛网破损。从结构设计逻辑来看，辊体采用一体化铸造成型基体，外圆周面交错排布多排梯形破碎齿，齿形角度经过反复校核，齿顶做了1.5mm的圆角钝化处理，既保证切入砂团时的剪切力足够，又能避免长期受冲击出现齿部崩缺，相邻两排齿的排布错位半个齿距，转动过程中不会出现连续的无剪切间隙，保证全辊面工作范围内无破碎死角。

　　辊体两端的安装轴颈与辊身采用圆弧过渡，过渡圆角半径取轴颈直径的0.2倍，有效降低应力集中系数，适配重载冲击工况下的疲劳强度要求，轴颈端预留了键槽安装位，可与标准平键配合实现与传动系统的扭矩传递，安装时轴颈与轴承座的配合公差取H7/k6，既保证装配时的同轴度要求，又方便后期维护拆卸。考虑到铸造车间多粉尘、多磨粒的工作环境，辊身基体材质选用高铬铸铁，齿部表面做淬火硬化处理，表面硬度可达HRC58-62，耐磨性能是普通灰铸铁构件的4倍以上，可有效降低长期磨粒磨损造成的齿形损耗，延长构件更换周期。

　　安装边界方面，辊体总长度适配1200mm宽的破碎腔体，辊身直径280mm，两端轴颈直径80mm，安装时两平行辊的中心距设定为320mm，齿顶间隙控制在15-20mm，可将进入辊隙的砂块破碎至20mm以下的粒度，满足后续再生砂处理的粒度要求。设计过程中对辊体做了动平衡校核，将不平衡量控制在G6.3等级以内，避免高速转动时出现振动异响，降低轴承座的受冲击载荷，传动端可直接对接摆线针轮减速机的输出轴，无需额外增加过渡传动机构，简化整体设备的传动链结构。

　　从实际工况适配性来看，该辊体结构不仅可用于铸造砂处理环节，调整齿形排布与辊隙参数后，也可适配型煤压块生产线的结块破碎、矿石粗碎前的预处理工序，齿部的排布方式避免了湿粘物料粘附辊面的问题，交错齿形在转动过程中可实现自清理，不会因物料粘附造成辊隙堵塞影响破碎效率。结构建模时对所有过渡圆角、安装配合面做了参数化处理，后期调整辊径、齿高参数时可直接通过参数驱动修改模型，无需重新绘制草图，大幅提升同系列构件的设计迭代效率，所有安装尺寸均符合现有破碎设备的通用安装标准，可直接替换现有设备上的同规格磨损辊体，无需对设备机架、轴承座做额外改造，降低备件更换的改造成本。建模过程中对齿根位置做了应力仿真验证，在最大冲击载荷12kN的工况下，齿根最大应力为210MPa，低于高铬铸铁的许用应力值，不会出现齿根断裂的失效问题，轴颈位置的扭转应力校核也满足重载启动时的扭矩要求，启动瞬间的最大剪应力远低于材料的剪切强度极限，可适配频繁正反转的工况需求。
