通用方形步进电机结构设计方案

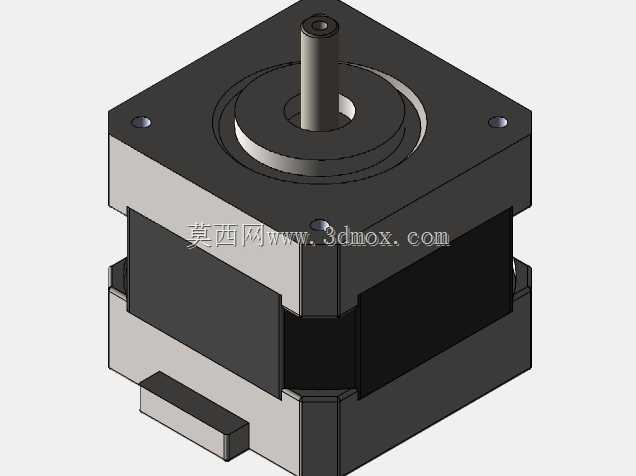

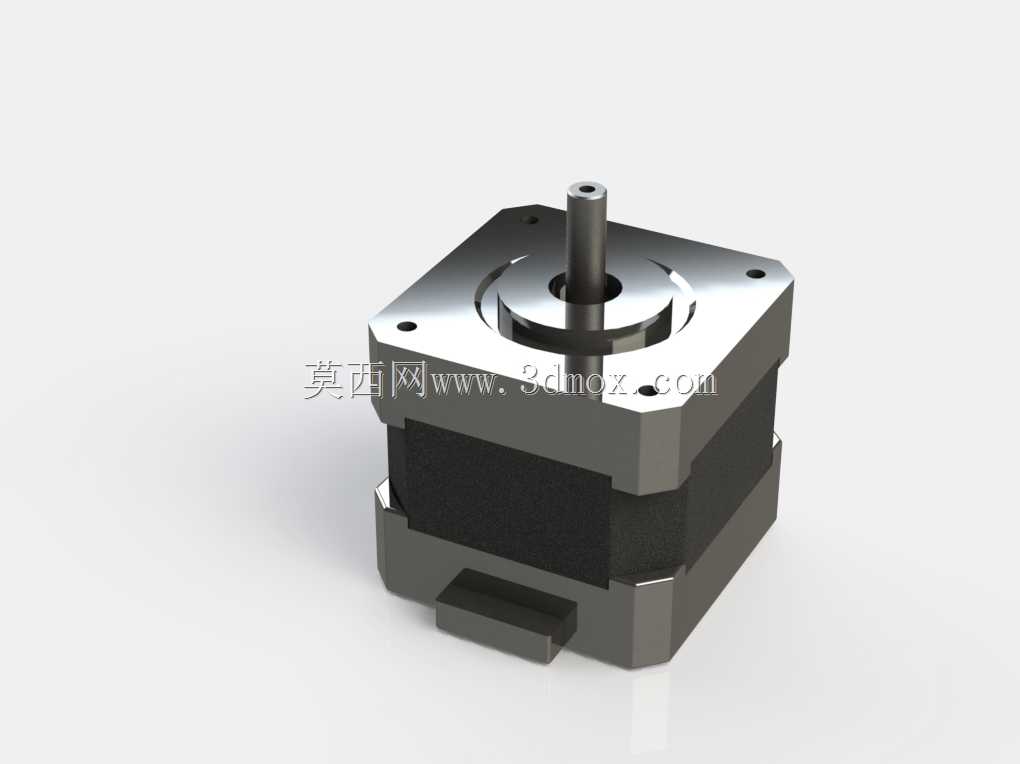

这款步进电机作为离散自动化产线、小型数控设备、桌面级加工装置中最常用的开环控制动力元件，广泛适配3D打印设备运动轴驱动、小型传送带点位输送、自动化点胶工位位移控制、桌面雕刻机进给传动、智能仓储小型分拣机构动作执行等场景，能够在无额外反馈编码器的配置下，通过脉冲信号实现精准的角位移控制，匹配多数低速、中低负载的点位运动需求，无需复杂的闭环调试即可快速集成到各类非标自动化设备中，大幅降低小型设备的动力系统选型与调试成本。从功能特性来看，该款步进电机采用方形机座结构设计，输出端为标准单出轴结构，轴端预留了标准的联轴器安装位，可直接匹配市面上绝大多数的柔性联轴器、同步带轮、齿轮等传动连接件，无需额外定制转接结构即可完成动力输出对接；机座四周预留了标准的安装沉孔，能够直接通过螺栓固定在设备安装面板上，安装定位基准统一，适配多数通用设备的安装孔位规范，无需对设备安装面做二次改造即可完成装配。在设计思路上，这款电机的结构完全遵循通用步进电机的行业安装规范，整体结构做了高度的通用化适配，机座的外形尺寸、安装孔的孔距、输出轴的轴径与伸出长度都参考了市面主流同规格步进电机的尺寸边界，能够直接替换同规格的其他品牌步进电机，无需调整周边的传动结构与安装空间；机身中部的包覆结构做了规整的外形处理，既能够为内部定子绕组提供足够的防护，也预留了足够的散热接触面积，保证电机在持续运行过程中能够通过机座自然散出工作热量，避免长时间运行出现过热退磁的问题。从安装边界来看，这款方形机座的步进电机整体外形规整，无突出的异形结构，安装时仅需要预留对应方形尺寸的安装空间，输出轴方向的伸出长度符合通用传动件的安装尺寸要求，尾部的接线端结构紧凑，不会占用额外的侧向安装空间，能够适配安装空间较为紧凑的小型设备内部布局，无论是卧式安装还是立式安装都能够保持稳定的定位精度，不会因为安装姿态的变化影响输出轴的同轴度，能够长期稳定输出额定扭矩，满足各类小型工业设备、桌面级加工装置的点位运动驱动需求。
