HD1501MG标准RC舵机结构设计

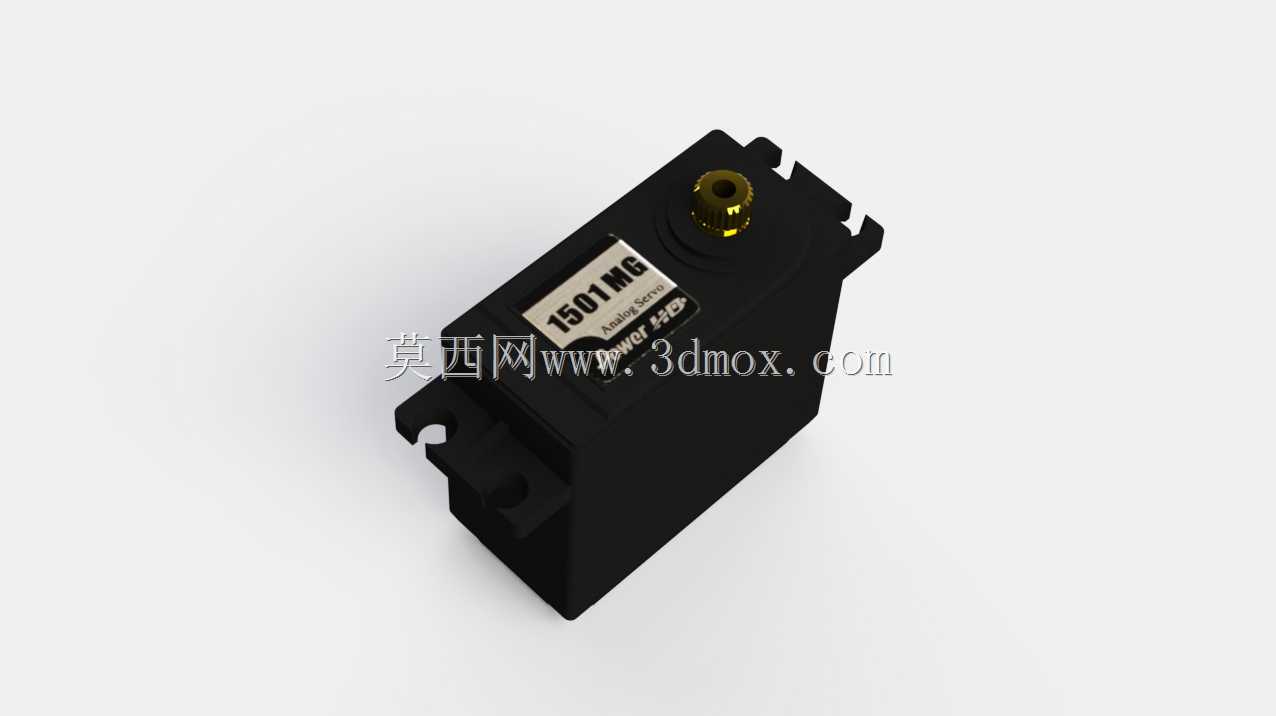

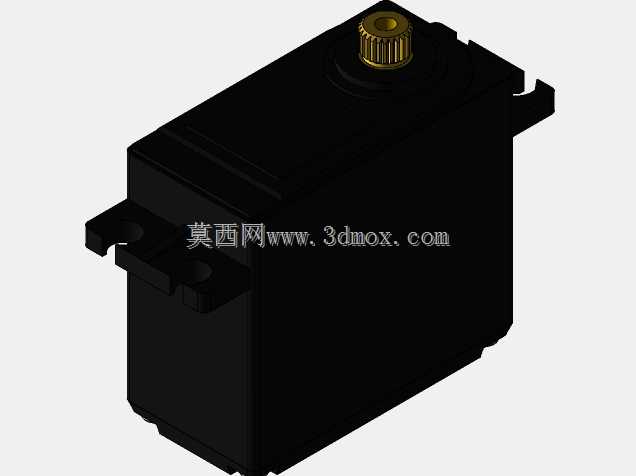

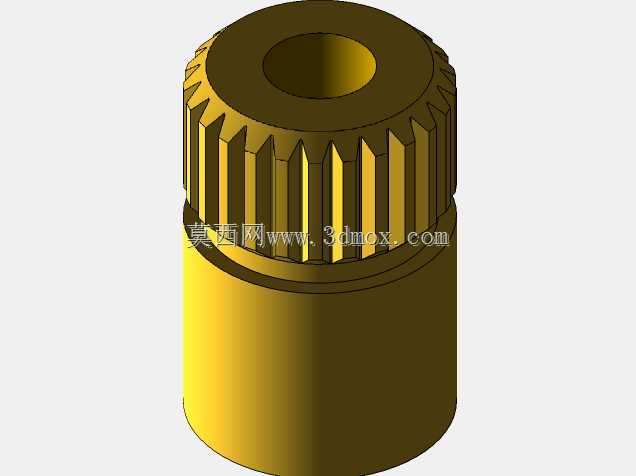

这款HD1501MG标准尺寸RC伺服舵机，是遥控模型领域应用极为广泛的动力执行部件，核心作用是将控制电信号转化为精准的角度位移输出，为各类模型提供可靠的动作驱动力。在实际应用场景中，这类舵机覆盖了1:10比例遥控越野车的转向控制、固定翼航模的舵面偏转驱动、遥控机器人的关节动作执行、小型机械臂的末端姿态调整等多个领域，凭借稳定的输出表现成为入门到进阶模型玩家的常用选型。从功能特性来看，该舵机采用金属齿轮传动结构，相比普通塑料齿轮舵机拥有更强的抗冲击能力与更长的使用寿命，在6V供电工况下可输出17kg/cm的额定扭矩，能够满足大尺寸模型在复杂动作下的动力需求，空载转动速度可达0.14s/60°，兼顾了动力输出与动作响应速度，可适配多数需要快速动作反馈的操控场景。在产品设计思路上，这款舵机遵循了RC领域标准舵机的安装尺寸规范，外壳采用高强度工程塑料注塑成型，上下壳体通过卡扣与螺丝组合固定，既保证了内部齿轮组、控制电路、电位器等核心部件的防护性，也兼顾了整体轻量化的需求，整机重量控制在60g，不会给搭载的模型带来过多的负载负担。输出轴采用金属齿花键结构，匹配Futaba标准25牙舵机臂安装规格，可直接兼容市面上绝大多数通用舵机摇臂、舵盘配件，无需额外改装即可完成装配。从外形尺寸与安装边界来看，该舵机采用标准长方体主体结构，两侧预留对称的安装固定耳，耳位开孔间距符合通用标准舵机的安装孔位规范，可直接固定在模型预设的舵机安装位上，输出轴位于壳体顶部中心位置，周边预留了足够的摇臂摆动空间，不会在舵机动作过程中出现结构干涉。壳体侧面预留了走线槽位，方便舵机信号线与电源线的规整排布，避免线材在模型运动过程中被剐蹭损坏。整体结构设计充分考虑了模型装配的通用性与使用中的耐用性，内部齿轮组采用多级减速布局，将核心驱动电机的高转速低扭矩输出转化为低转速高扭矩的角度输出，配合内置的位置反馈电位器，可实现精准的角度定位，保证操控指令的准确执行，无论是模型的精准转向还是机械结构的定点动作，都能提供稳定可靠的动力支撑。
