开放式5HP双风机冷水机组结构设计

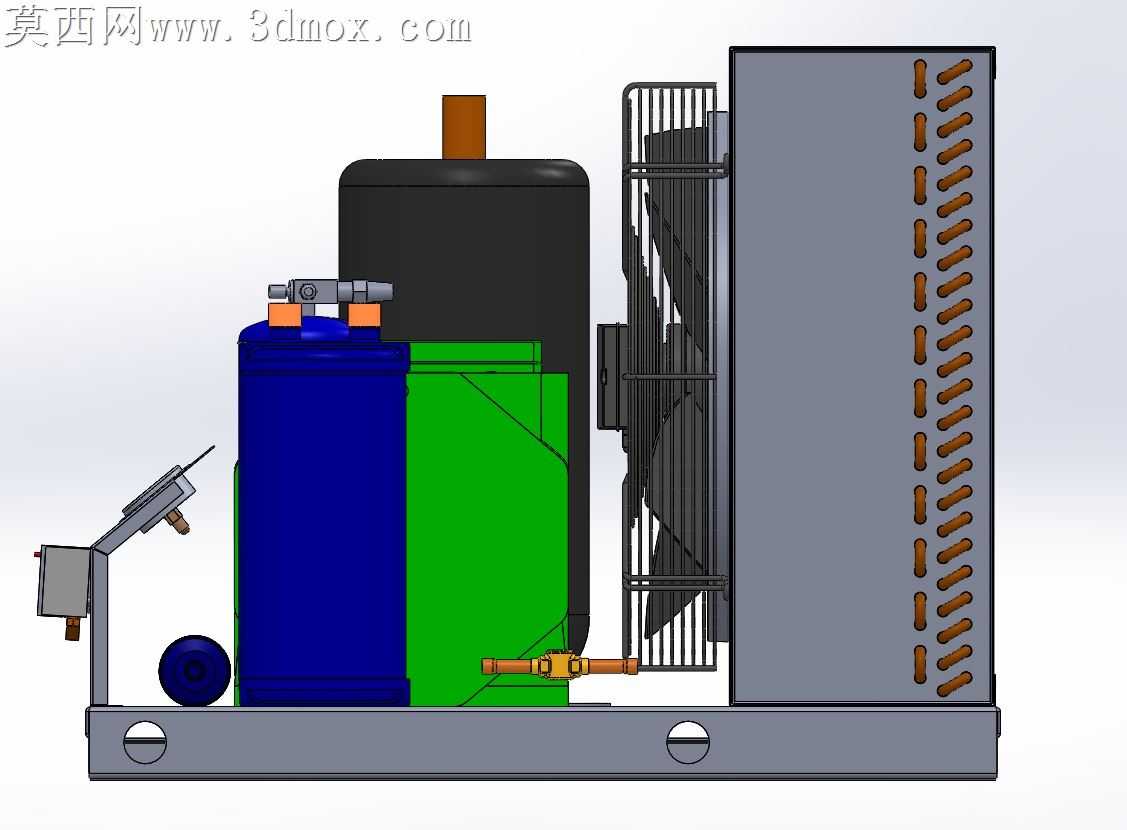

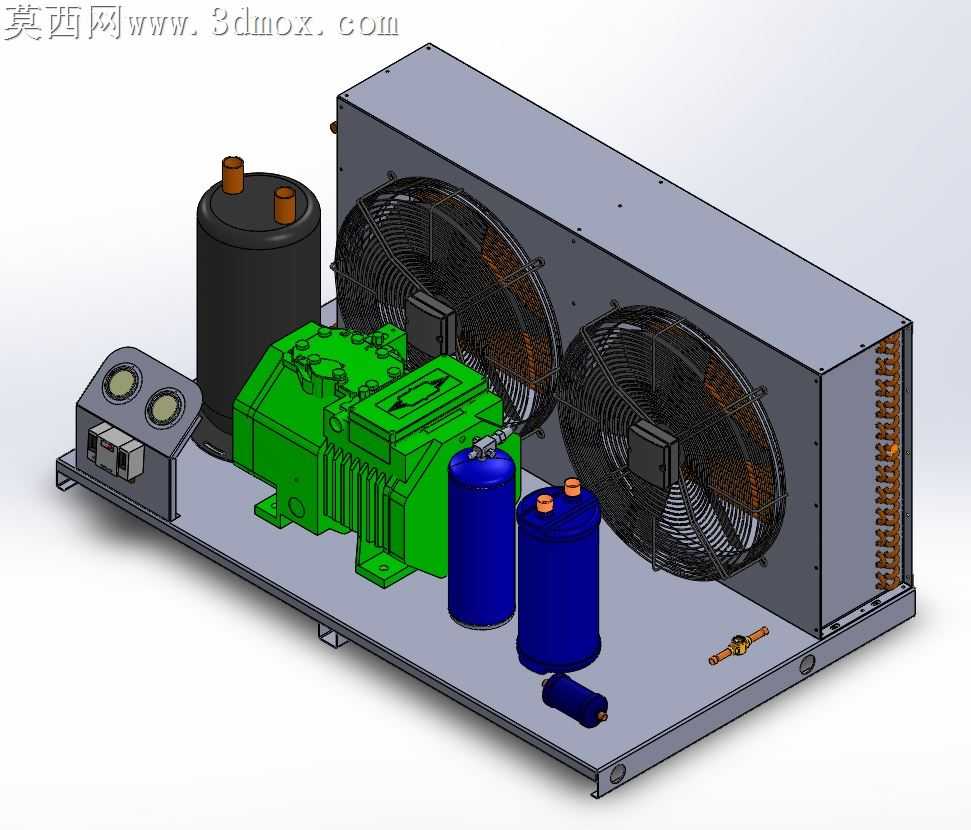

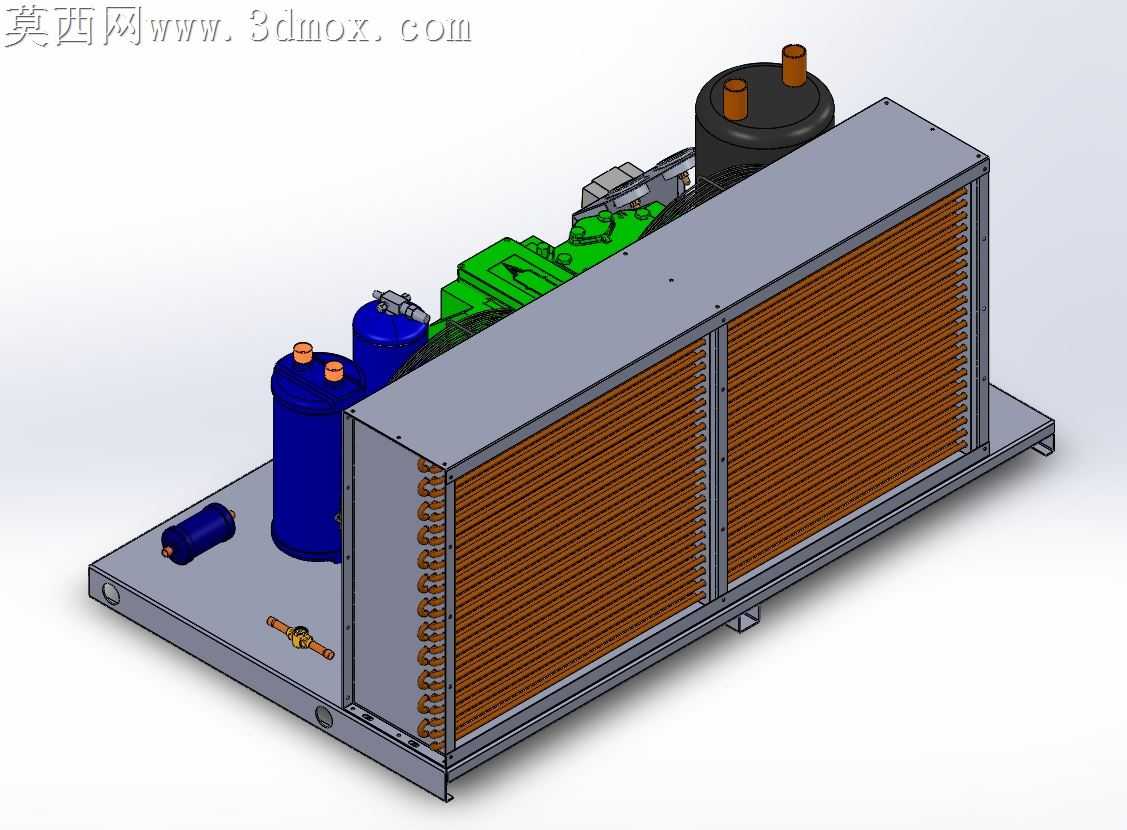

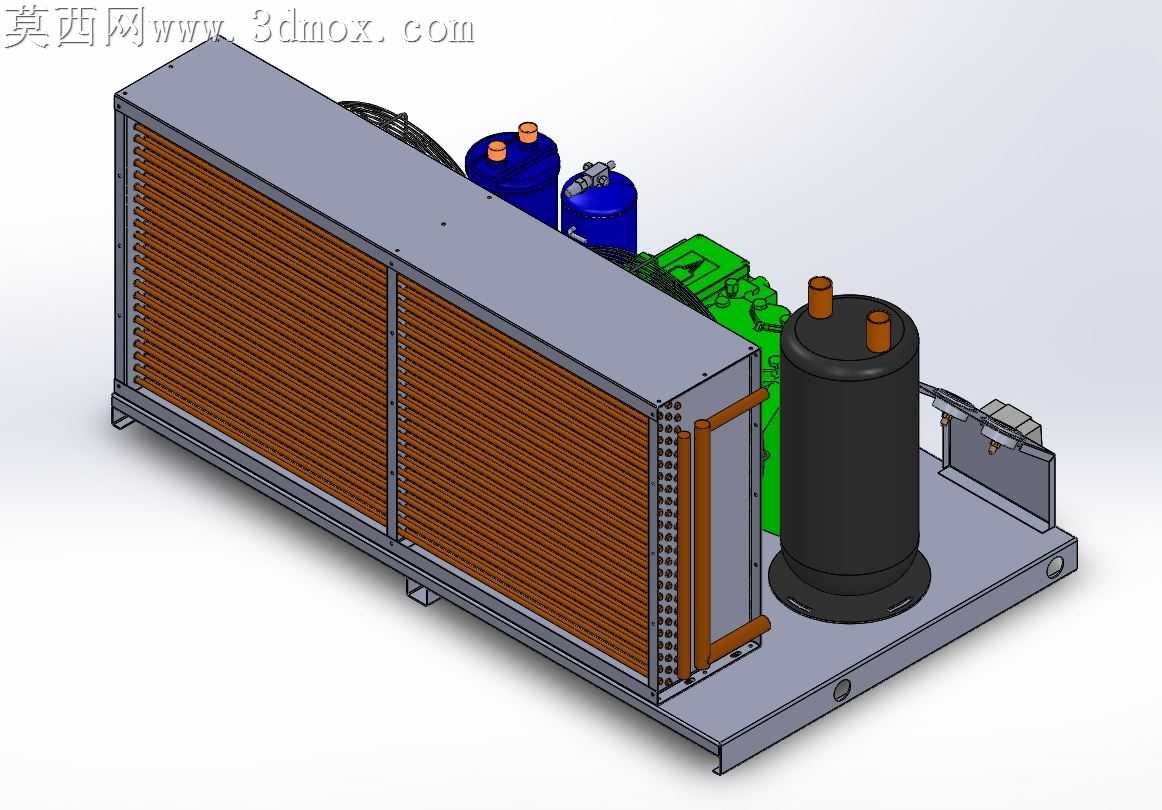

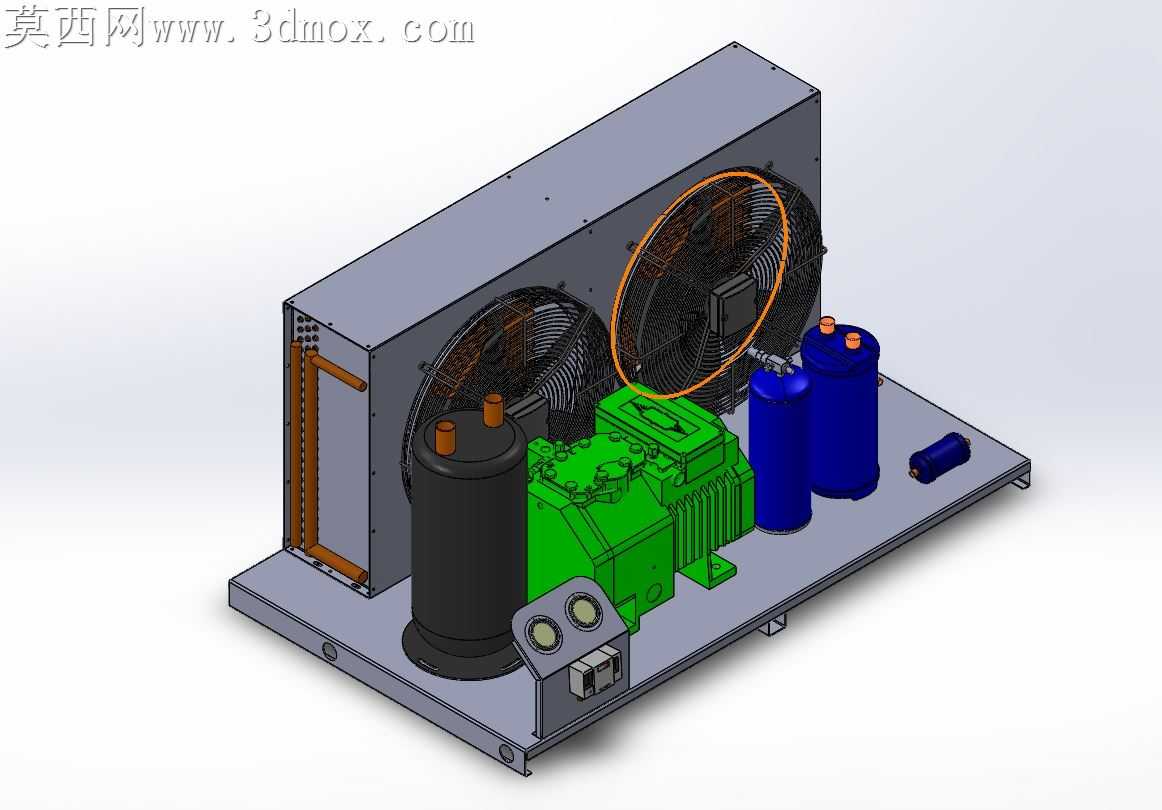

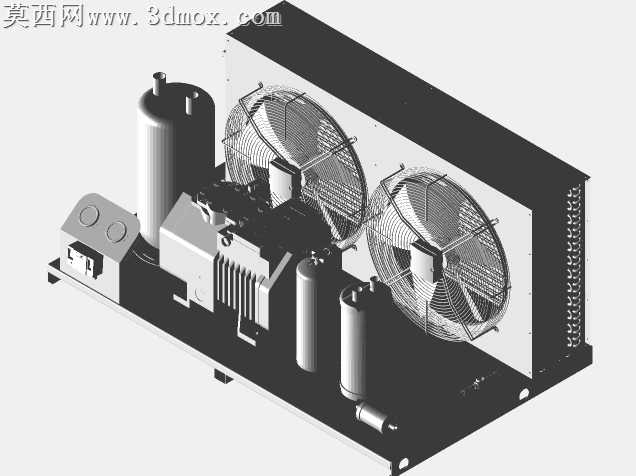

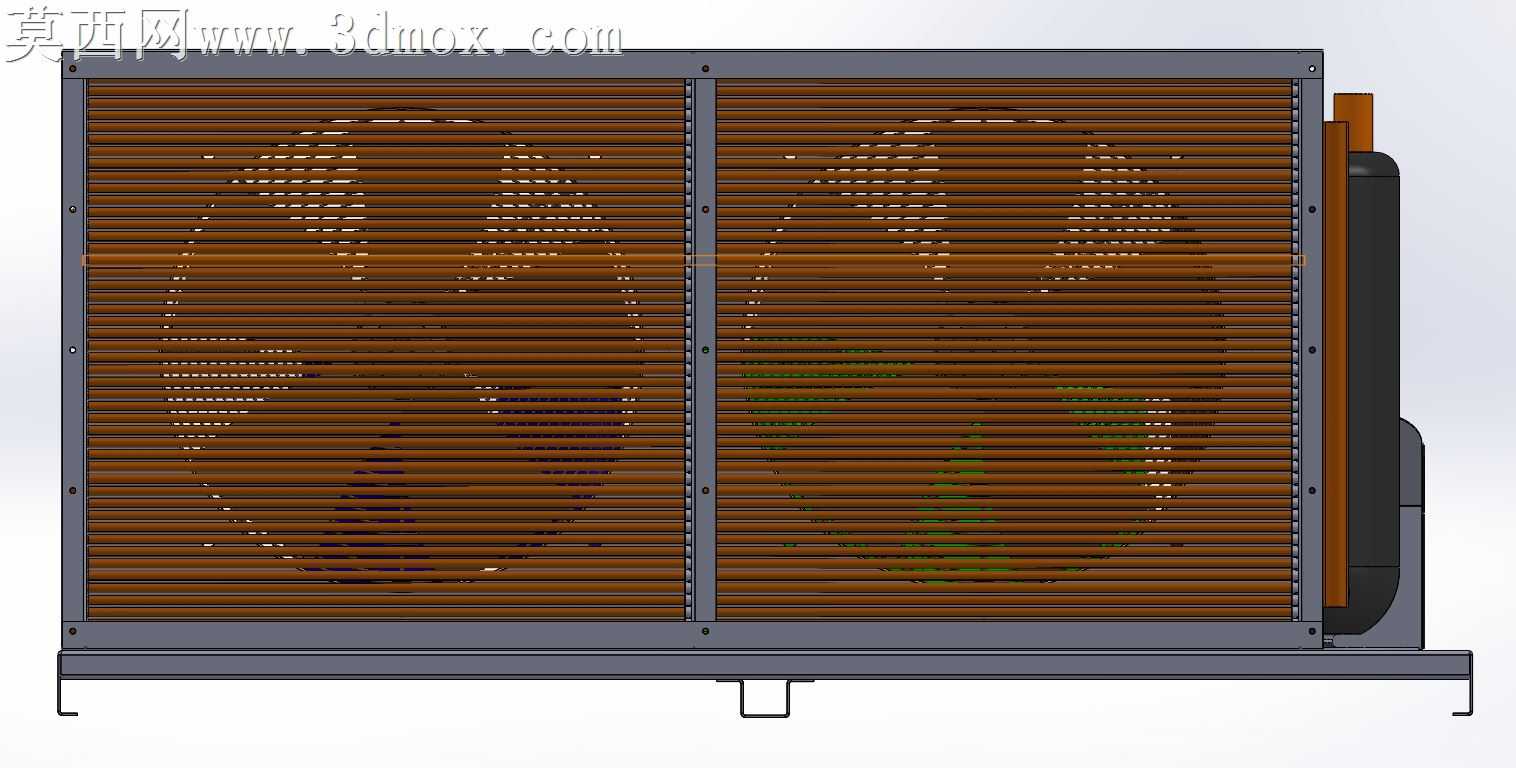

本模型为开放式5HP双风机冷水机组的三维设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成各核心零部件的独立建模，再按照实际制冷系统的管路连接逻辑、安装定位关系完成整体装配，所有部件的安装孔位、连接接口均按照实际工业产品的尺寸标准进行参数化绘制，保证各部件间无干涉、装配关系符合实际生产要求。渲染阶段针对不同部件的材质特性做了区分处理：压缩机组主体采用铸铁质感的哑光深绿材质，还原工业制冷压缩机的真实漆面效果，表面添加细微的磨砂颗粒质感提升真实度；卧式储液罐、气液分离器采用深蓝色金属烤漆材质，表面带有轻微的环境反射效果，还原压力容器的外观特征；两台轴流散热风机采用黑色工程塑料材质搭配橙色防护网圈，防护网做了镂空网格的细节建模，还原风机防护结构的通透感；底座框架采用镀锌钢板的银灰色金属材质，表面添加细微的拉丝纹理，框架上的安装固定脚、走线孔位均做了精细化还原；连接管路采用紫铜材质，表面做了抛光金属的反射效果，清晰呈现制冷管路的走向布局。结构设计上完整还原了风冷式冷水机组的核心构成：底座作为承载主体集成了所有部件的安装定位，压缩机作为制冷循环的动力核心布置在底座前部，旁侧设置高低压压力表便于实时观测系统压力，两台大直径轴流风机搭配翅片式冷凝器布置在底座后部，提供充足的散热能力保证制冷效率，储液罐、气液分离器等制冷辅件按照管路最短、布局均衡的原则排布在冷凝器旁侧，电气控制部件布置在底座侧方便于接线与检修，整体布局紧凑合理，兼顾散热效率、安装维护便利性与空间利用率，完整呈现了开放式冷水机组的真实结构与工作逻辑，可用于制冷设备的结构展示、方案沟通与教学演示使用。
