增材制造用模块化电子外壳结构设计

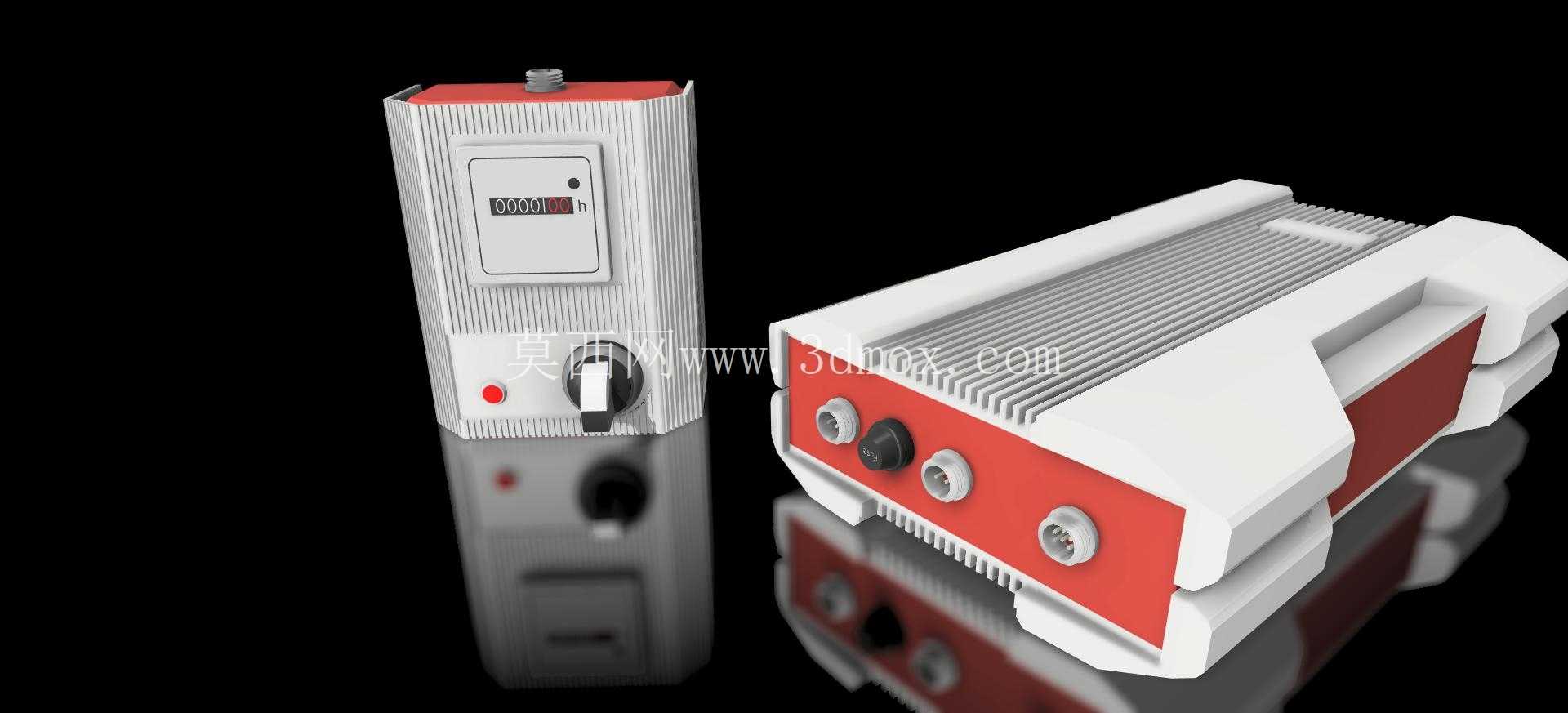

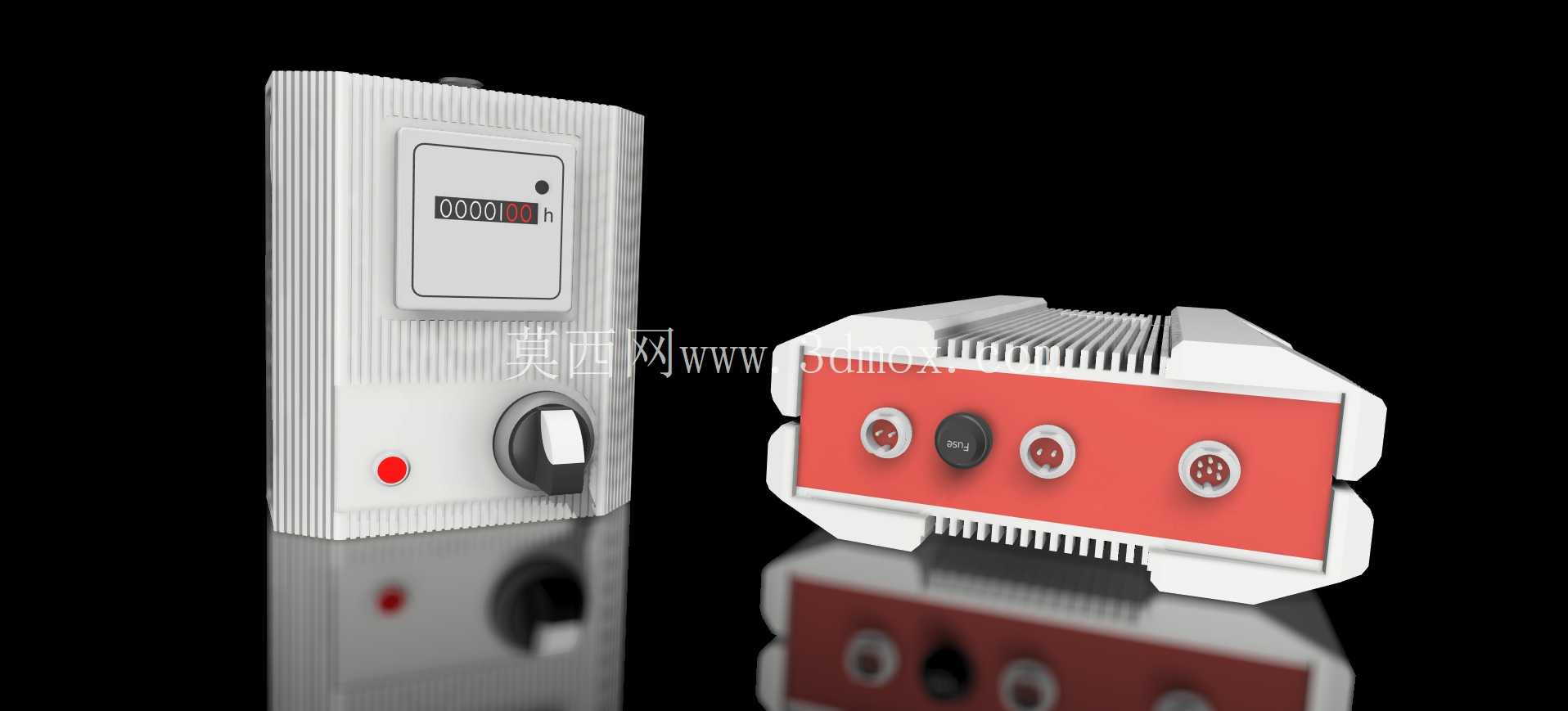

　　这款电子外壳的结构设计完全围绕增材制造工艺特性展开，核心面向原型验证、小批量定制电子项目的装机需求，适配创客开发、实验室嵌入式控制、小型工业设备电控单元搭载等多类场景。从实际装机适配维度看，外壳预留的前面板安装位可兼容多规格圆形连接器、旋转控制旋钮、状态指示灯以及机械计时器窗口，垂直排布的双壳体变体结构，可分别适配不同走线方向、不同接口布局的内置电路板，无需额外修改壳体主体结构即可完成不同功能电控模块的搭载，大幅缩短定制项目的结构开发周期。

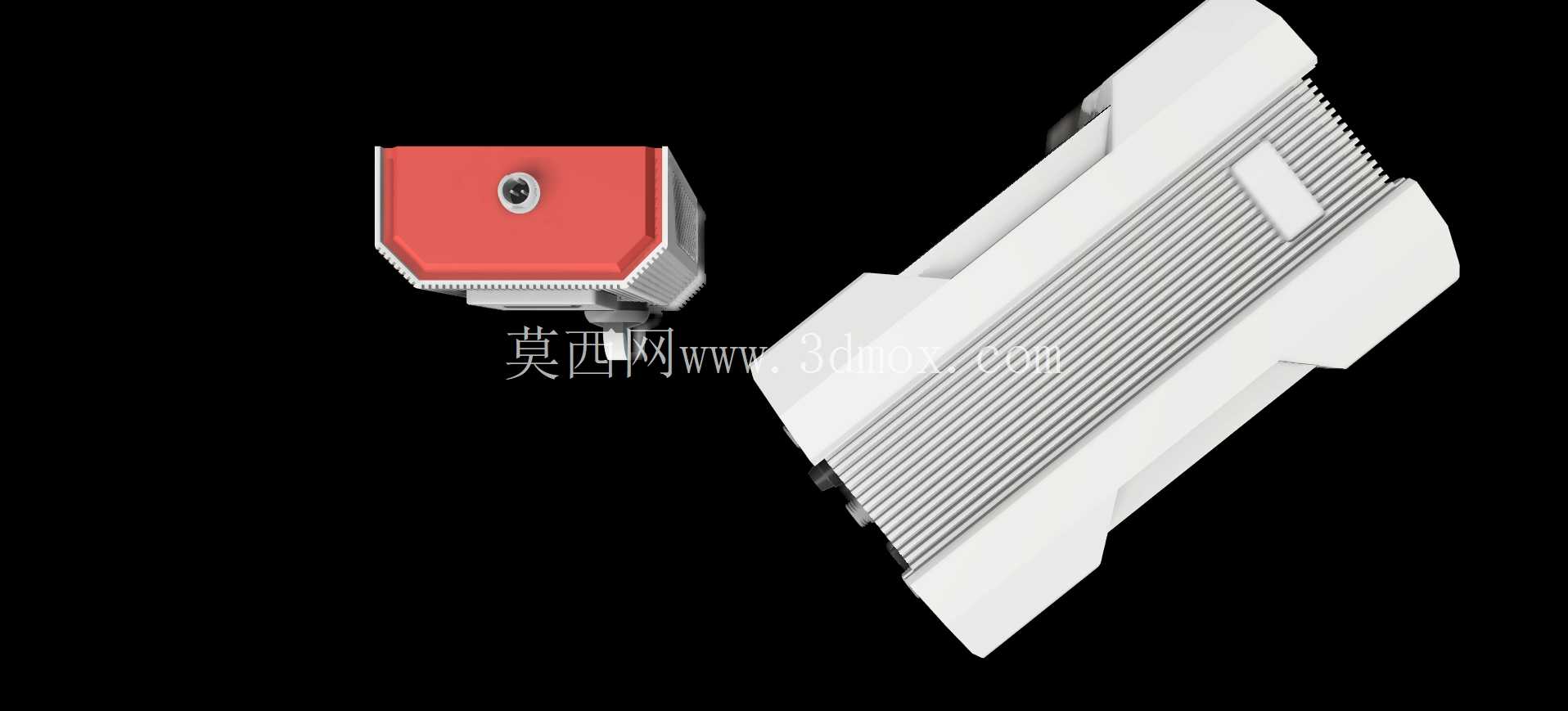

　　散热结构设计上，壳体顶面采用一体化翅片造型，并非单纯的外观装饰，而是结合被动气流散热逻辑做的定向优化：翅片的排布方向顺着设备常规放置时的自然对流路径设置，可在无主动风扇的前提下，将内置功率器件产生的热量通过壳体传导至翅片表面，借助空气自然流动完成散热，同时规整的翅片造型也能避免积灰死角，降低长期使用的维护成本。结构设计阶段充分考虑了FDM与SLA两类主流3D打印工艺的成型限制，所有壳体壁厚均匀设置在1.8-2.2mm区间，无小于45度的悬空结构，打印时无需添加大面积支撑，既减少打印耗材浪费，也能降低后期支撑拆除的打磨工作量，保证壳体外观面的成型质量。前面板采用可拆分的模块化设计，用户可根据自身项目的接口需求，单独修改前面板的开孔位置与尺寸，无需重新调整整个壳体的三维模型，对于DIY项目、教学实验类的快速迭代需求十分友好。安装边界方面，壳体内部预留了标准M3铜柱的安装位，可直接固定尺寸在100mm*60mm以内的通用电路板，壳体侧边预留的走线槽宽度为5mm，可容纳3根以内的常规信号线缆或电源线缆，底部设置的四个防滑脚垫安装位为沉孔设计，安装脚垫后不会突出壳体底面，保证设备放置的平稳性。

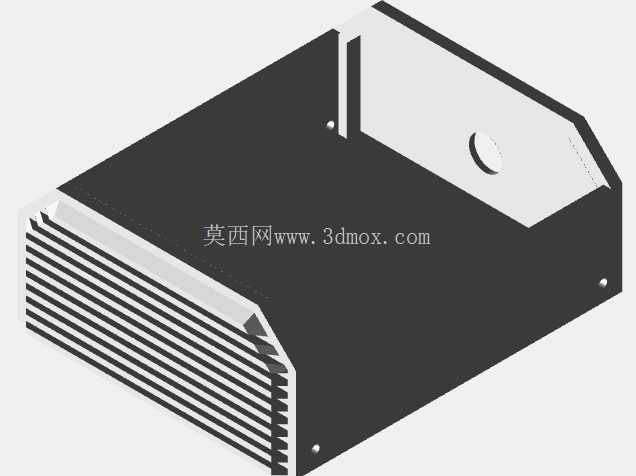

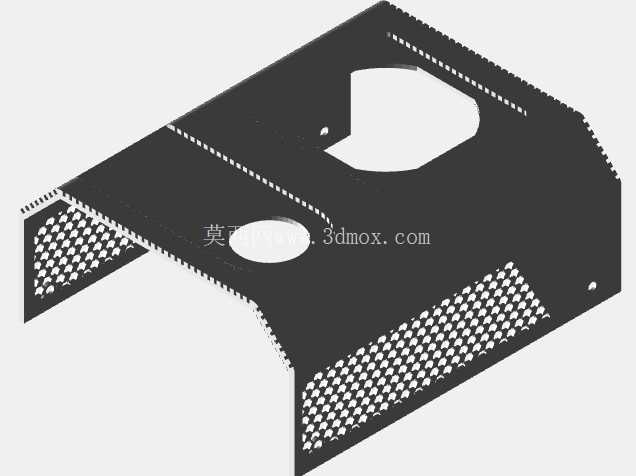

　　壳体的拼接结构采用卡扣加少量螺丝固定的组合方式，卡扣结构可实现壳体上下盖的预定位，后续仅需在四个边角位置拧入M2自攻螺丝即可完成整体装配，无需复杂的工装夹具，单人即可快速完成拆装，方便后期对内部电子元件进行调试、更换。针对不同使用场景的需求，壳体结构预留了密封件安装槽，若有户外使用、防尘防水的需求，可在槽位加装对应厚度的橡胶密封垫，配合接口处的防水连接器即可实现IP54级别的防护能力，拓展了外壳的适用场景。从实际使用的细节来看，壳体的开关、旋钮安装位都做了限位凸台设计，可避免旋钮、开关安装后出现转动、下陷的问题，指示灯位置预留了导光条安装槽，可直接嵌入3mm直径的通用导光条，无需额外粘接固定，装配效率更高。

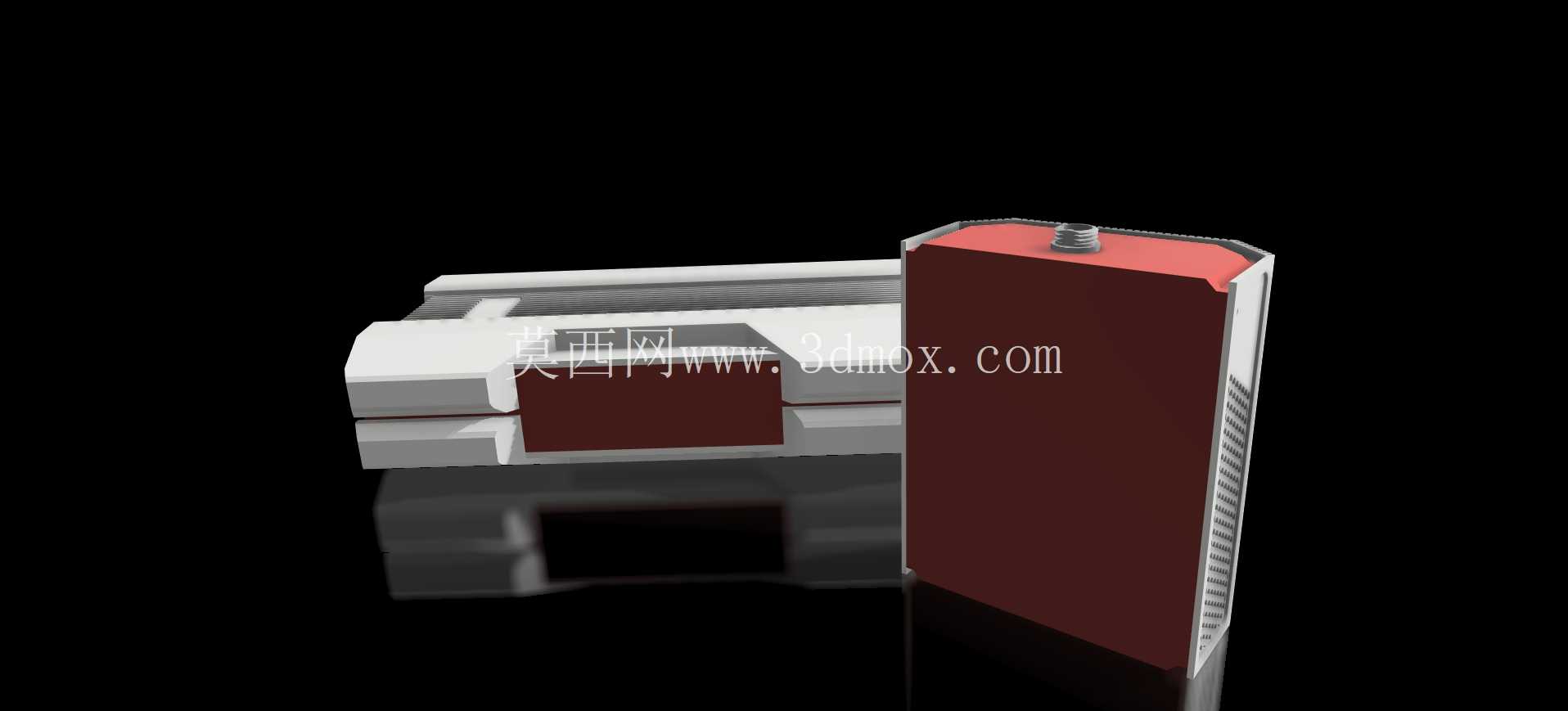

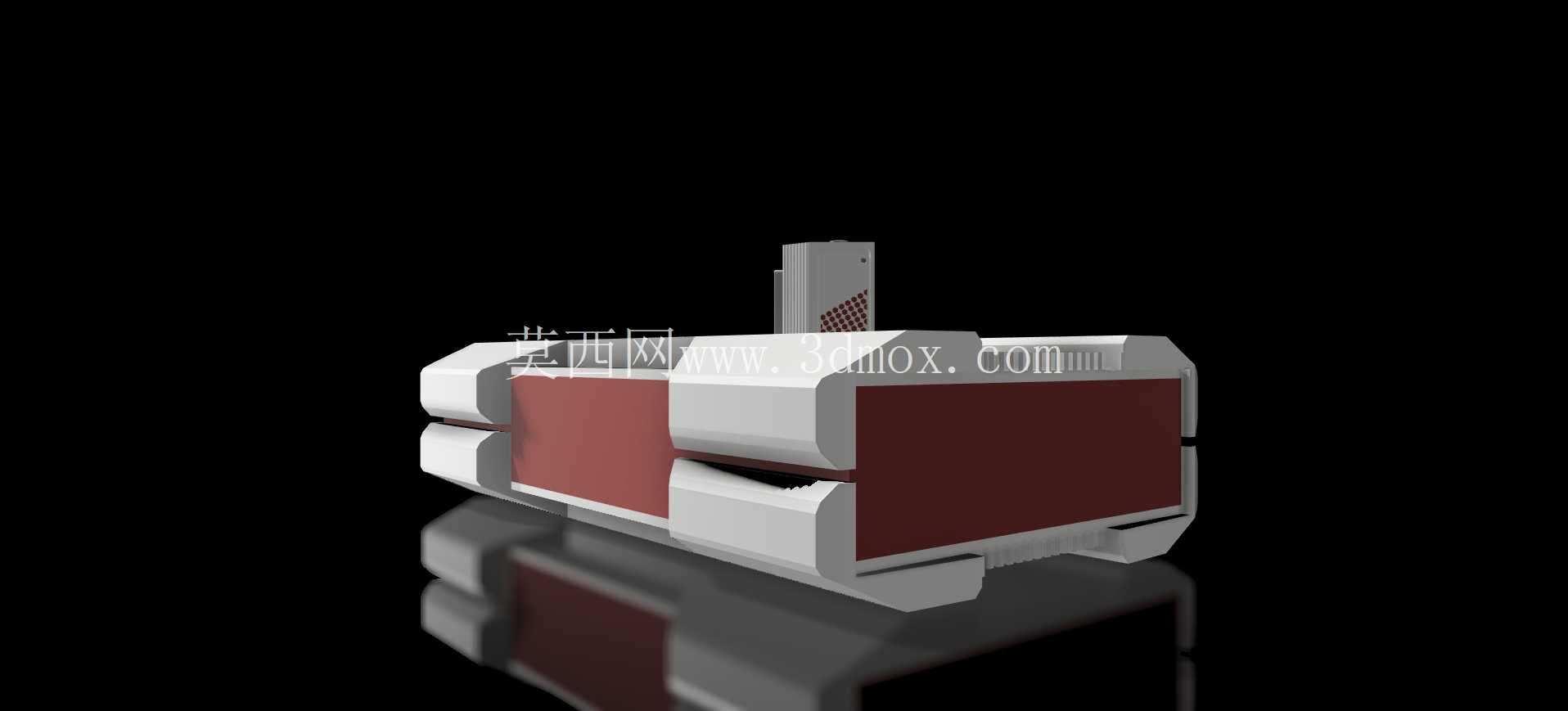

　　两款不同的外壳变体分别适配立式安装与卧式安装场景：立式变体可直接固定在设备侧壁或DIN导轨上（预留了导轨卡扣的安装位），适合空间紧凑的电控柜内安装；卧式变体可直接放置在工作台面，适合桌面级测试设备、小型实验仪器的外壳搭载。整个壳体的结构没有冗余的装饰性特征，所有造型都服务于功能实现与打印工艺适配，既满足3D打印快速制作的需求，也能兼顾实际装机使用的结构强度、散热、装配便利性等核心要求，对于小批量电子项目的快速落地、创客作品的外观与结构整合、教学实验中的电子装置封装都有很高的适配性。
