直角传动锥齿轮集成式执行机构

　　这款直角传动锥齿轮集成执行机构，核心解决的是空间受限场景下相交轴动力换向传递的实际工程问题，在小型自动化生产线的工位转向驱动、桌面级教学演示设备的动力换向单元、小型检测仪器的进给传动模块中都能适配，尤其适合安装空间局促、无法布置长距离平行轴传动链的设备布局场景。从实际使用层面看，该执行机构的核心功能是将输入轴的旋转动力通过90度换向传递至输出端，同时保证扭矩传递过程的稳定性，相比外露式锥齿轮传动结构，集成式外壳的设计可以避免车间粉尘、加工碎屑进入啮合区域，降低日常维护的频次，在轻工包装、小型电子元件组装这类有少量浮尘的生产场景中，能有效减少齿轮卡滞、异常磨损的故障概率。

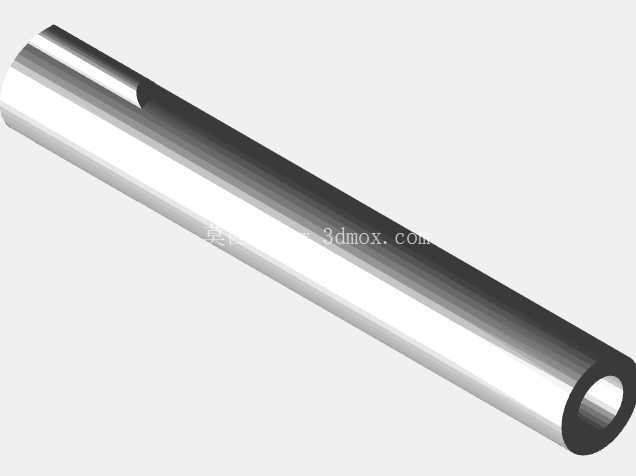

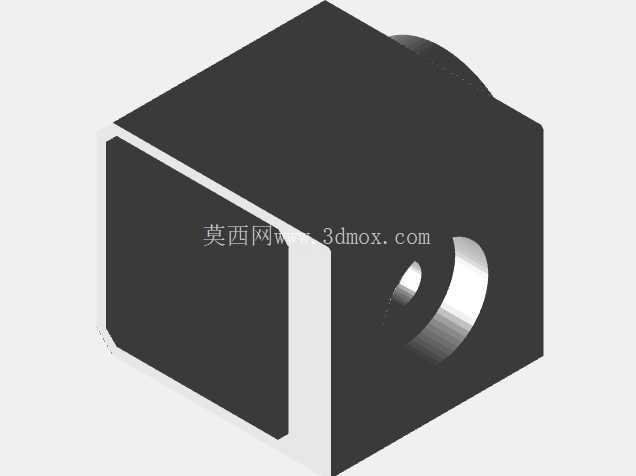

　　设计阶段优先考虑了安装适配性，整体采用矩形外壳作为承载基体，外壳的安装面做了平整化处理，可直接通过螺栓固定在设备的安装基板上，不需要额外设计转接安装座；输出轴从外壳单侧伸出，轴端预留了与外部负载连接的配合段，可通过键连接、顶丝固定的方式对接同步轮、摆杆、转盘等不同类型的执行末端，输入侧的轴段长度经过匹配计算，既可以直连小型驱动电机的输出轴，也能通过联轴器对接远距离布置的动力源，不会出现轴段过长导致的挠度变形问题。

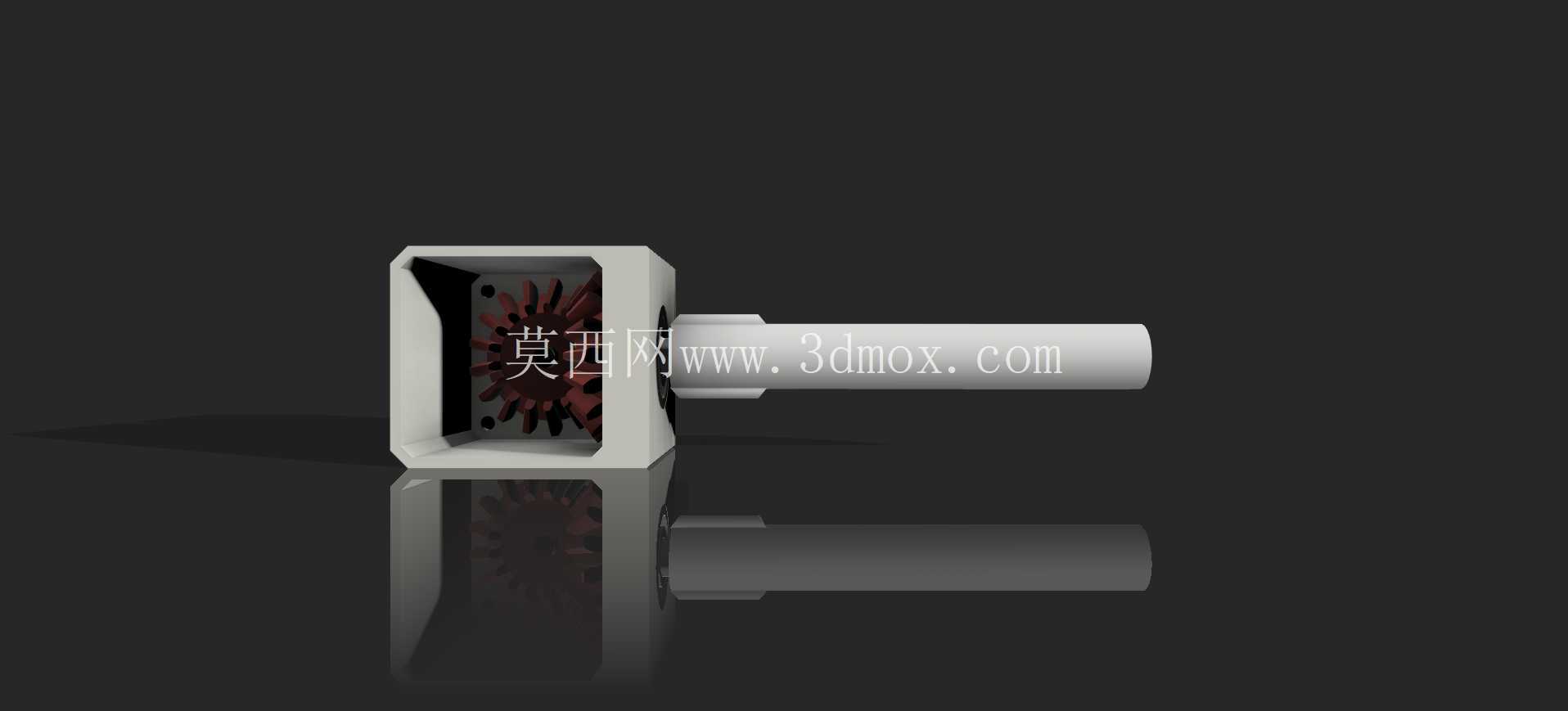

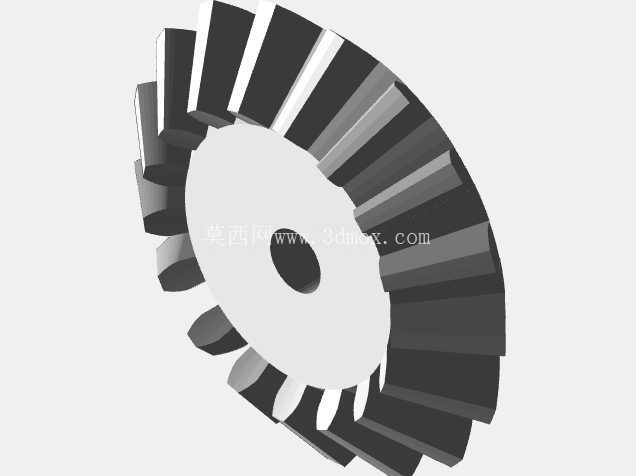

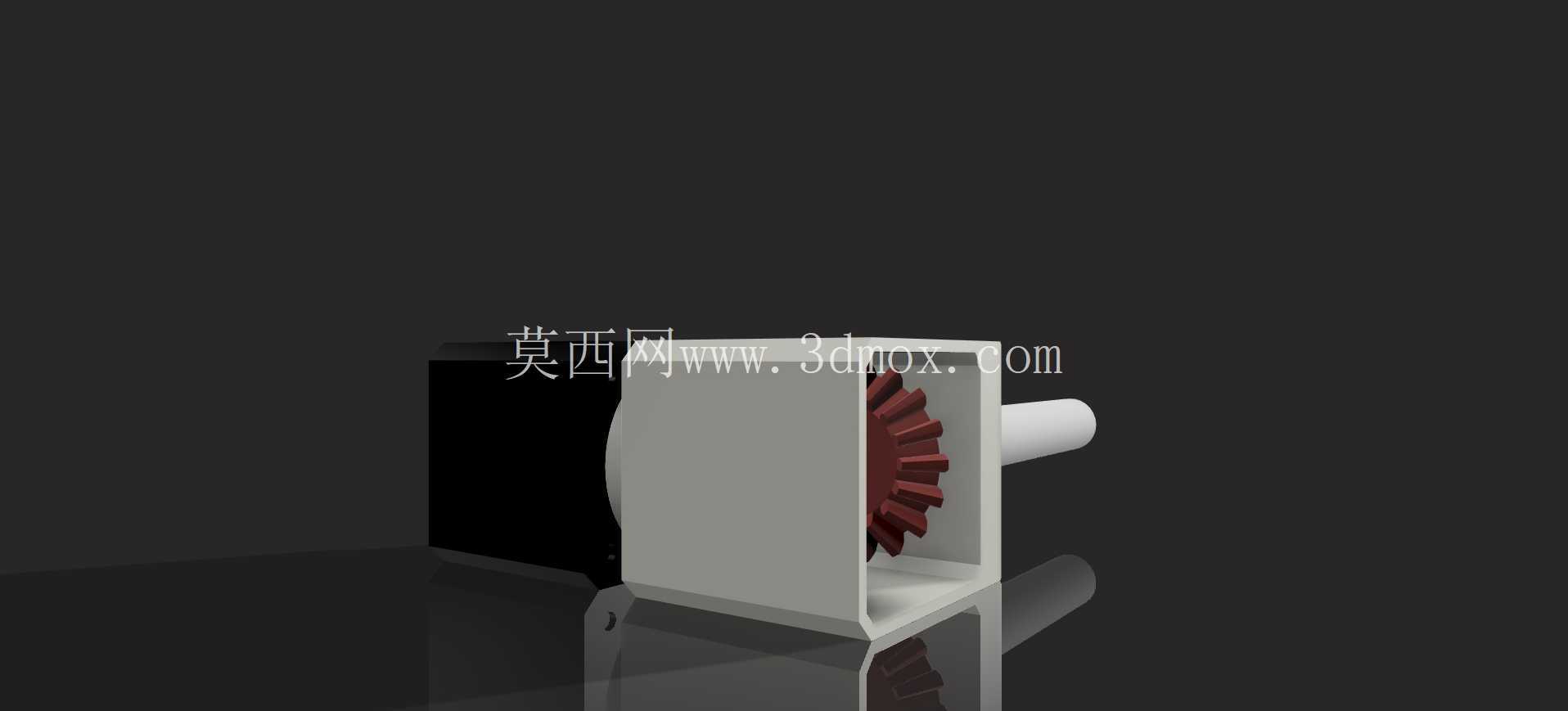

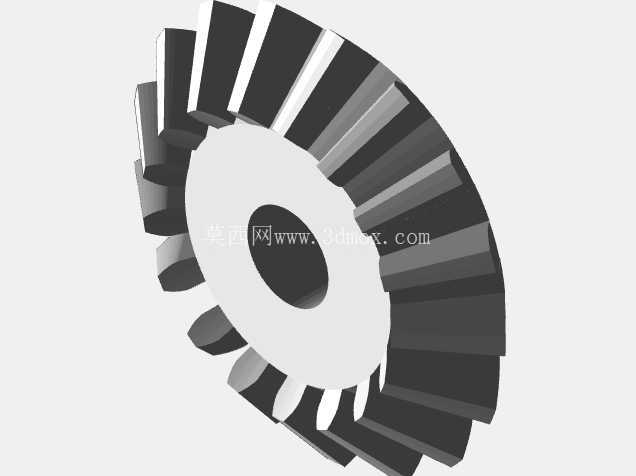

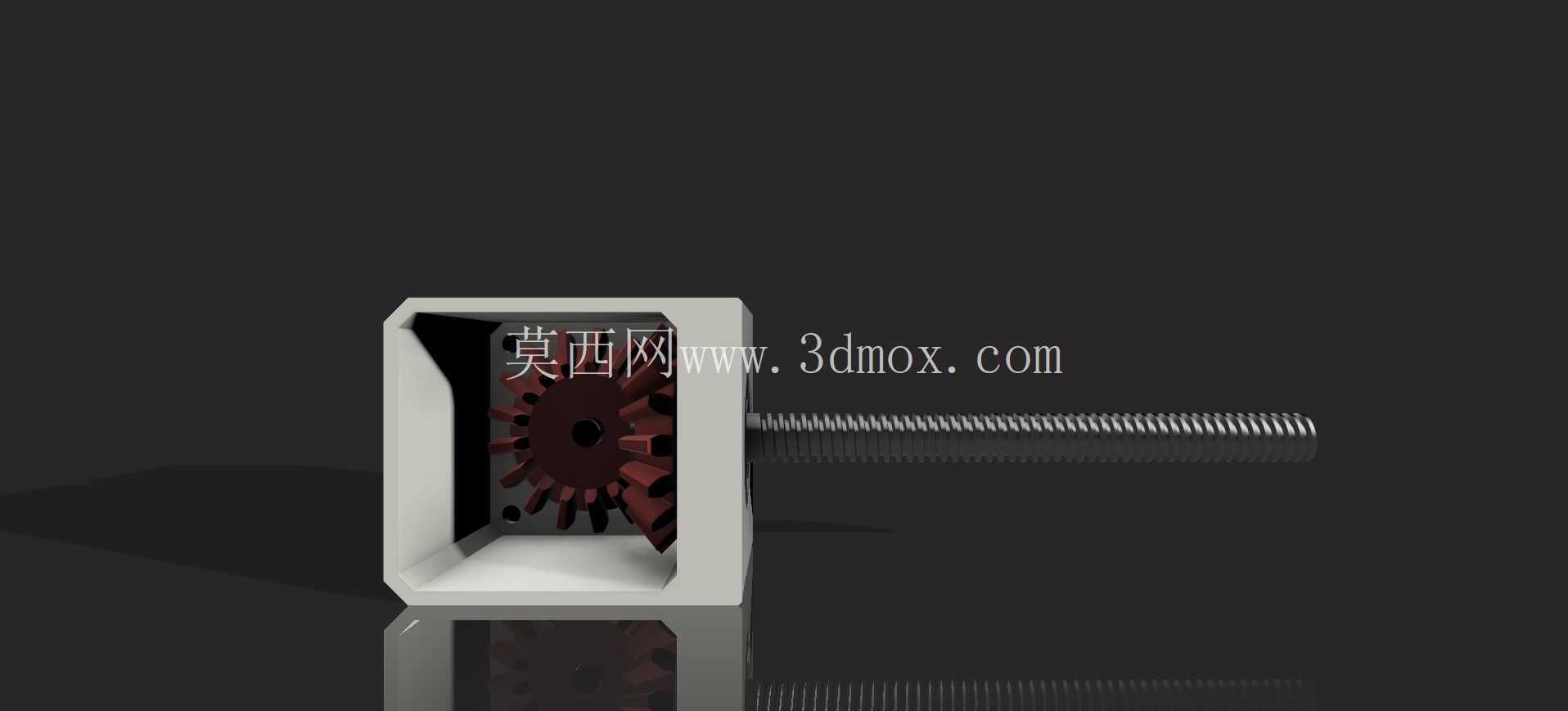

　　传动核心采用的是正交布置的锥齿轮副，齿轮啮合间隙经过合理设定，既保证传动过程无明显回差，又不会因为间隙过小导致转动卡滞，齿轮安装位置做了轴向定位设计，长期运行下不会出现轴向窜动导致的啮合偏移；外壳采用开放式可视窗口的设计思路，一侧预留了观察开口，可以直接观察内部锥齿轮的啮合状态，在教学演示场景中能直观展示相交轴齿轮传动的运行原理，在设备维护场景中也不需要完全拆解外壳就能判断齿轮磨损、润滑状态，大幅降低运维的拆解工作量。

　　整体外形采用极简的方正造型，没有多余的突出结构，在密集排布的多工位设备中，相邻机构之间不会出现安装干涉，外壳的边角做了小圆弧过渡处理，避免安装调试过程中尖锐边角划伤操作人员；轴伸端的直径匹配常规小型负载的安装孔径，不需要额外加工轴套就能适配多数通用连接件，外壳的安装孔位采用对称布置设计，支持水平、垂直两种安装姿态，能适配不同设备的布局方向需求。从传动性能来看，该结构的锥齿轮传动比设定偏向小扭矩高转速的应用场景，适合驱动小型转盘、摆杆类负载，在仪器仪表的调节机构、小型自动化设备的工位切换单元中，能稳定传递动力，不会出现传动迟滞的问题；外壳内部预留了润滑脂存储空间，一次加注润滑脂就能满足长期运行的润滑需求，不需要频繁补充润滑剂，适合免维护要求较高的集成化设备使用。在结构细节上，外壳与轴伸的配合位置做了限位台阶，能避免轴系受径向力时出现位移，齿轮与轴的连接采用周向固定设计，正反转切换时不会出现齿轮与轴的相对滑动，保证传动精度的一致性；整体结构的零件数量少，拆解装配流程简单，即使是刚接触机械装配的人员，也能按照装配关系快速完成组装，在教学实训场景中，也可以作为机械装配实训的载体，让学员直观理解锥齿轮传动的装配要点与调试方法。
