电动自行车辅助控制集成模块结构设计

日常两轮电动自行车的电控系统迭代过程中，原厂标配控制器往往仅覆盖基础的电机驱动、电池充放电保护核心功能，面对用户对智能骑行、安全辅助、外设拓展的需求，额外加装功能模块时很容易出现走线杂乱、安装干涉、防水性能下降的问题，这款辅助控制模块的设计初衷，就是解决后装功能集成度不足的痛点，将多类拓展控制能力整合到单一紧凑结构内，适配主流电动自行车的车架、车把安装空间。

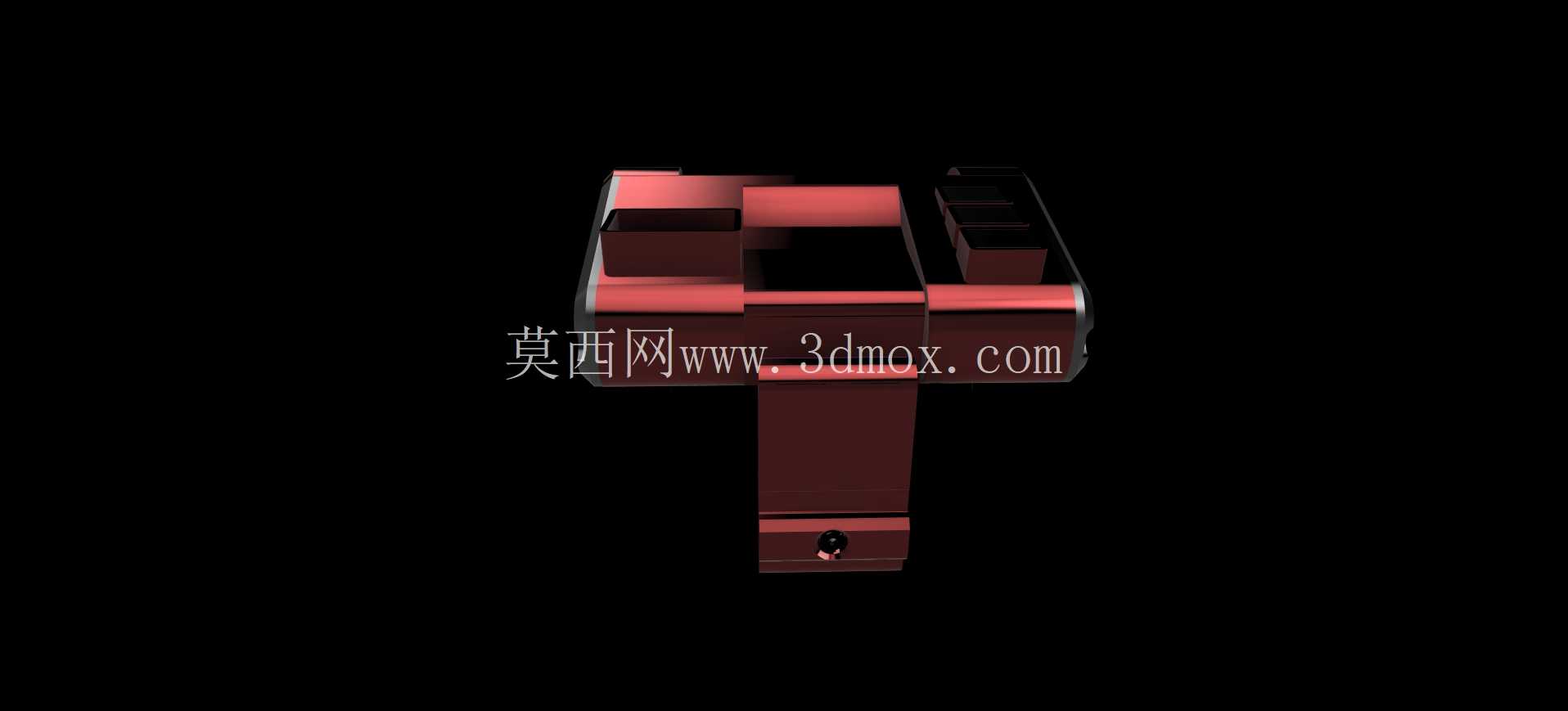

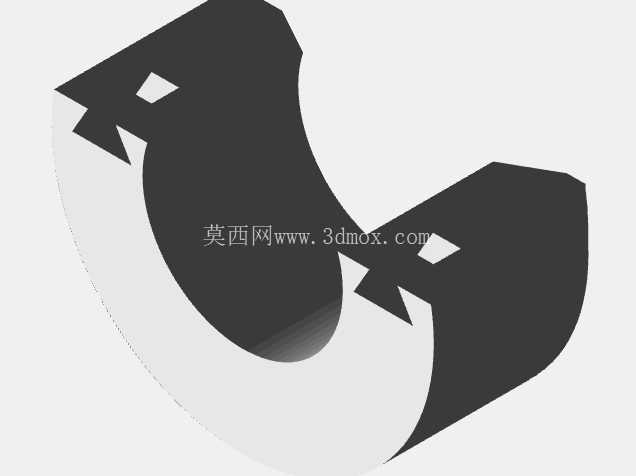

从实际安装场景来看，模块的安装边界充分考虑了电动自行车的可用空间，整体采用T型布局结构，竖向的安装段可以嵌入车把立管与车架头管的间隙内，横向的功能段则贴合车把下方的走线槽布置，不会突出于车把护罩轮廓，避免骑行过程中剐蹭骑行者腿部，也不会影响车把的左右转向极限。安装固定位预留了标准的扎带穿槽与M3螺丝孔位，既可以通过尼龙扎带快速绑定在现有车架管材上，也可以通过螺丝固定在原厂预留的拓展安装位上，不需要对原车结构做打孔、切割等破坏性改装，适配管径22mm到32mm的常规车把、车架管材，覆盖市面上绝大多数民用、通勤类电动自行车的安装尺寸要求。

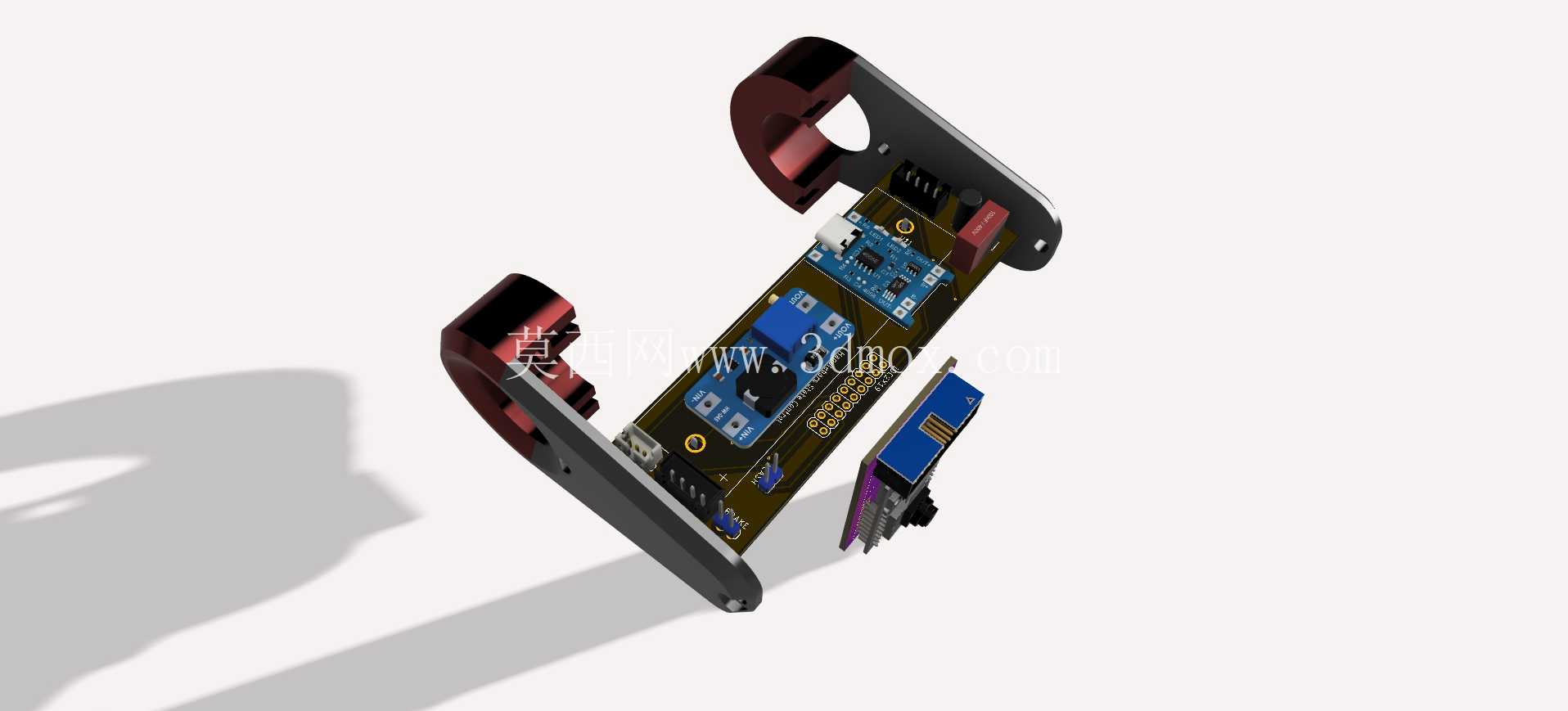

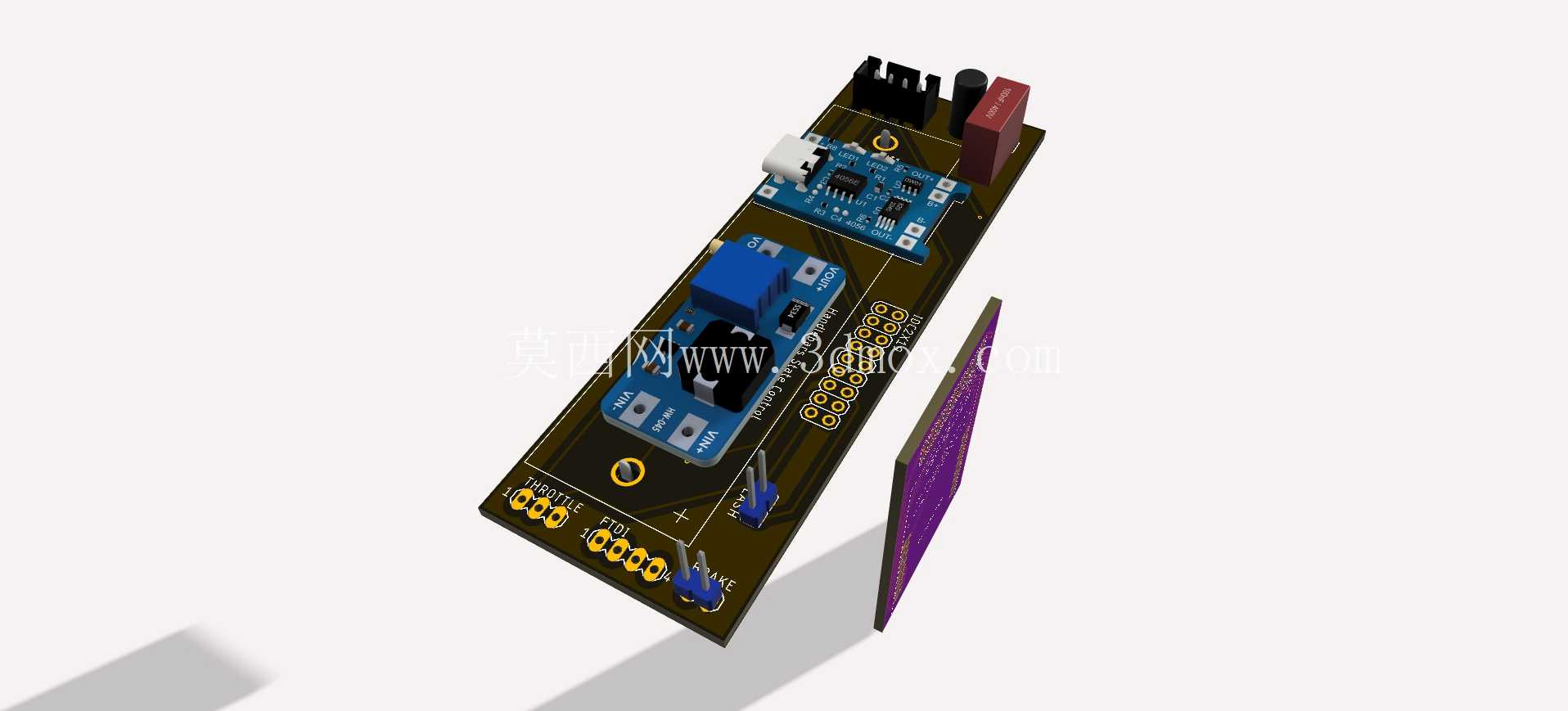

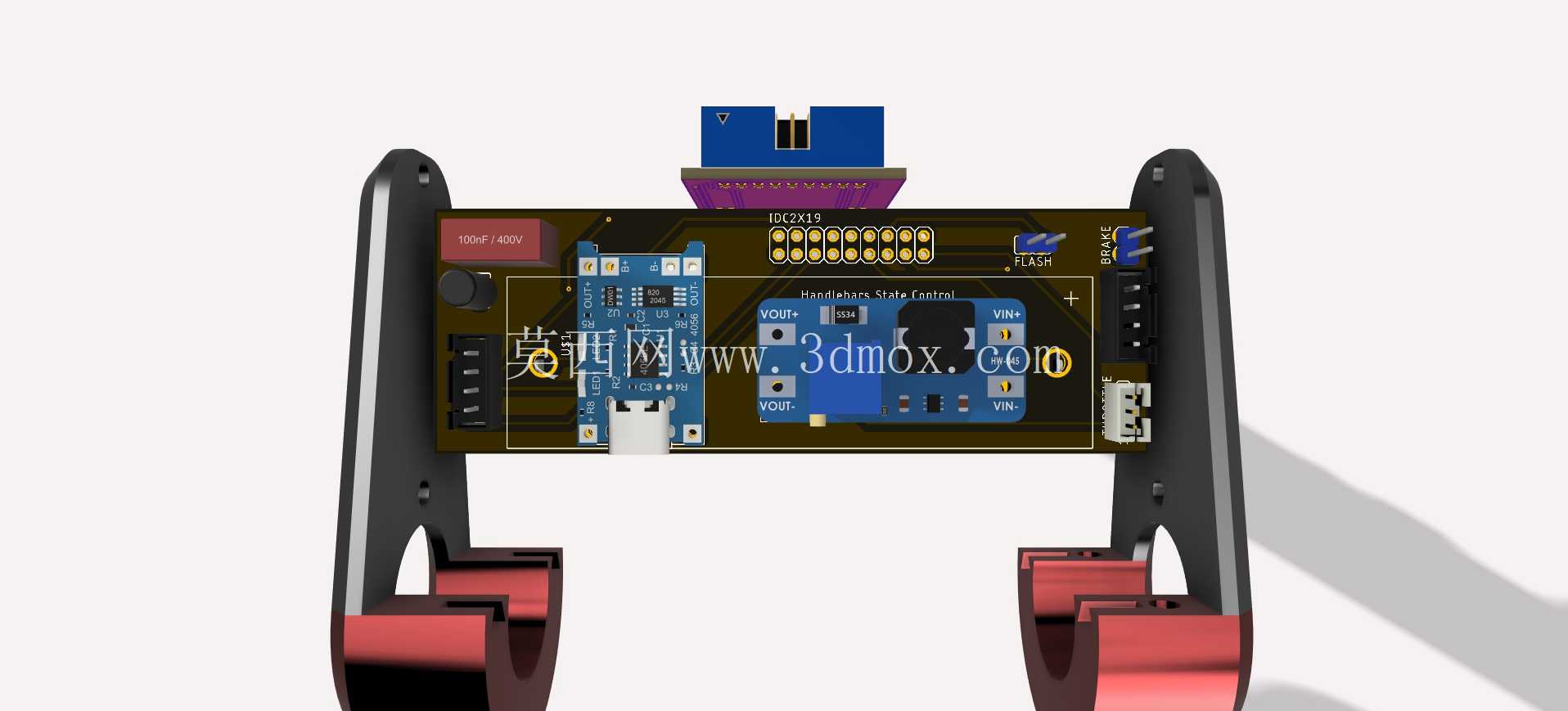

功能层面，模块内部集成的PCB板采用分层布局设计，电源管理单元布置在靠近接线端的一侧，大电流走线做了加宽覆铜处理，减少大电流通断时的发热问题，可直接从原车电池取电，支持48V、60V、72V主流电动自行车电压平台，不需要额外加装降压模块。核心控制单元布置在PCB中部，预留了多路信号输入输出接口，其中两路开关量输入对接原车的刹车把断电信号，在捏下刹车时可以同步切断辅助功能的供电，避免误触发；两路转向信号输入对接原车的转向灯开关，输出端可以拓展接入辅助转向灯、骑行提示灯等外设，不需要破线转接原车的灯光线路。

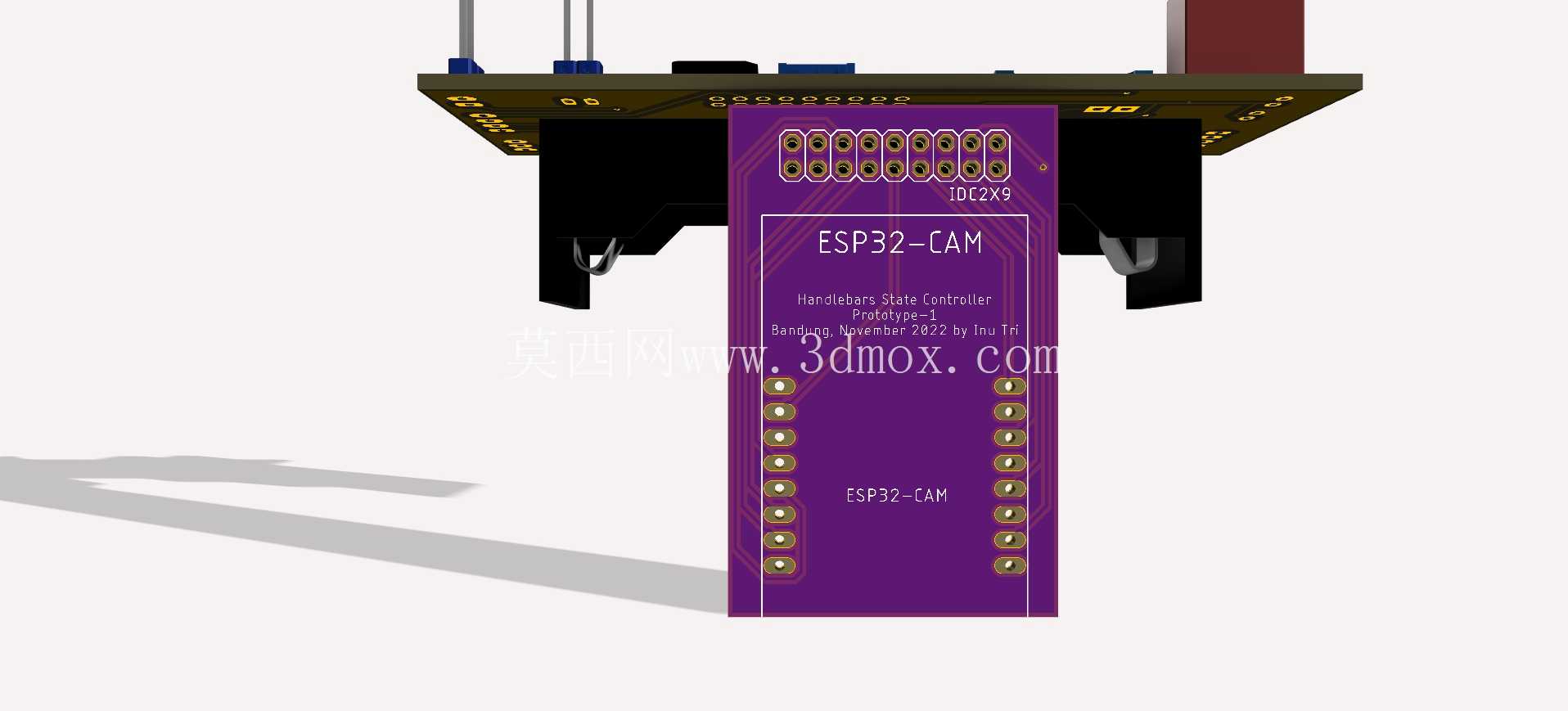

针对智能拓展需求，模块预留了视觉传感接口，可直接对接低功耗广角摄像头模块，接口采用防呆设计，插针定义做了防反接处理，摄像头供电直接由模块统一供给，不需要单独走线接电，可实现骑行过程中的盲区监测、行车记录等视觉类功能的信号传输。无线控制单元集成在PCB的横向段末端，天线区域做了净空处理，避免金属结构件遮挡无线信号，可支持无线油门调节、制动信号的无线传输，适配部分线控改无线控制的改装需求，也可以对接骑行穿戴设备实现骑行数据的交互。

结构设计上，模块的外壳采用上下扣合的结构，接缝处预留了密封胶条安装槽，组装后可以达到IP65级别的防水防尘能力，满足户外骑行遇到雨天、扬尘路况的使用要求，外壳的边角全部做了R3以上的圆角处理，避免尖锐边角在车辆倾倒时磕碰损坏，也防止划伤骑行者。内部PCB与外壳之间预留了1mm的间隙，填充导热硅胶垫，将工作时功率器件产生的热量传导到外壳上散出，长时间连续工作时外壳温度不会超过45摄氏度，避免高温影响内部电子元件的使用寿命。接线端采用朝下的出线方向，配合防水格兰头固定线束，雨水顺着线束流下时不会渗入模块内部，线束长度预留了150mm的冗余量，方便不同车型布线时调整走线位置，不需要额外接延长线。

在实际应用中，这款模块可以作为电动自行车原厂控制器的功能补充，不需要替换原车的核心电控部件，仅通过信号转接的方式即可实现功能拓展，降低了智能功能升级的改装门槛，紧凑的结构设计也避免了后装模块带来的外观杂乱、安装不牢的问题，适合通勤类电动自行车的智能化改装、原型车功能验证阶段的结构匹配使用，模块化的接口设计也方便后续根据需求调整功能配置，不需要重新开模设计外壳结构。
