带LCD显示的集成式智能调节旋钮结构

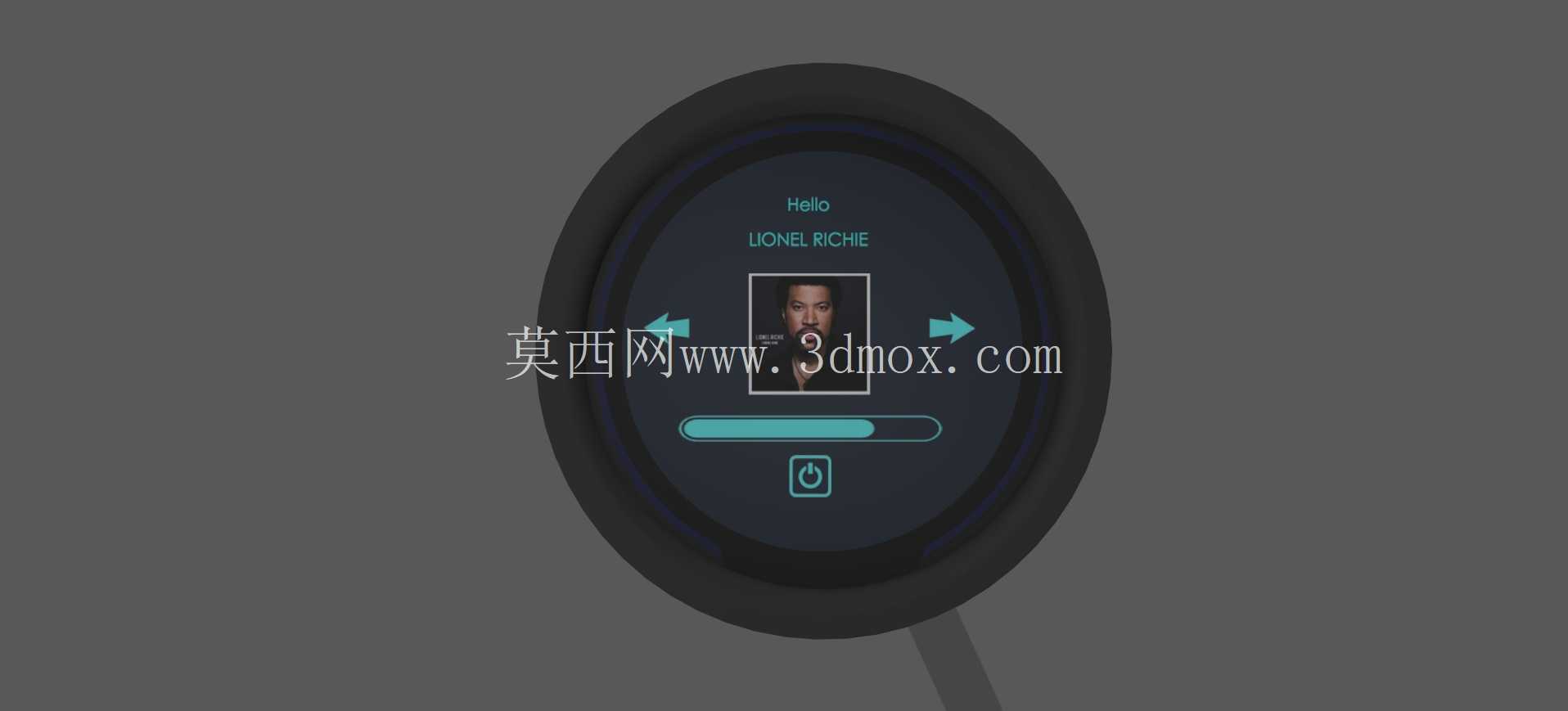

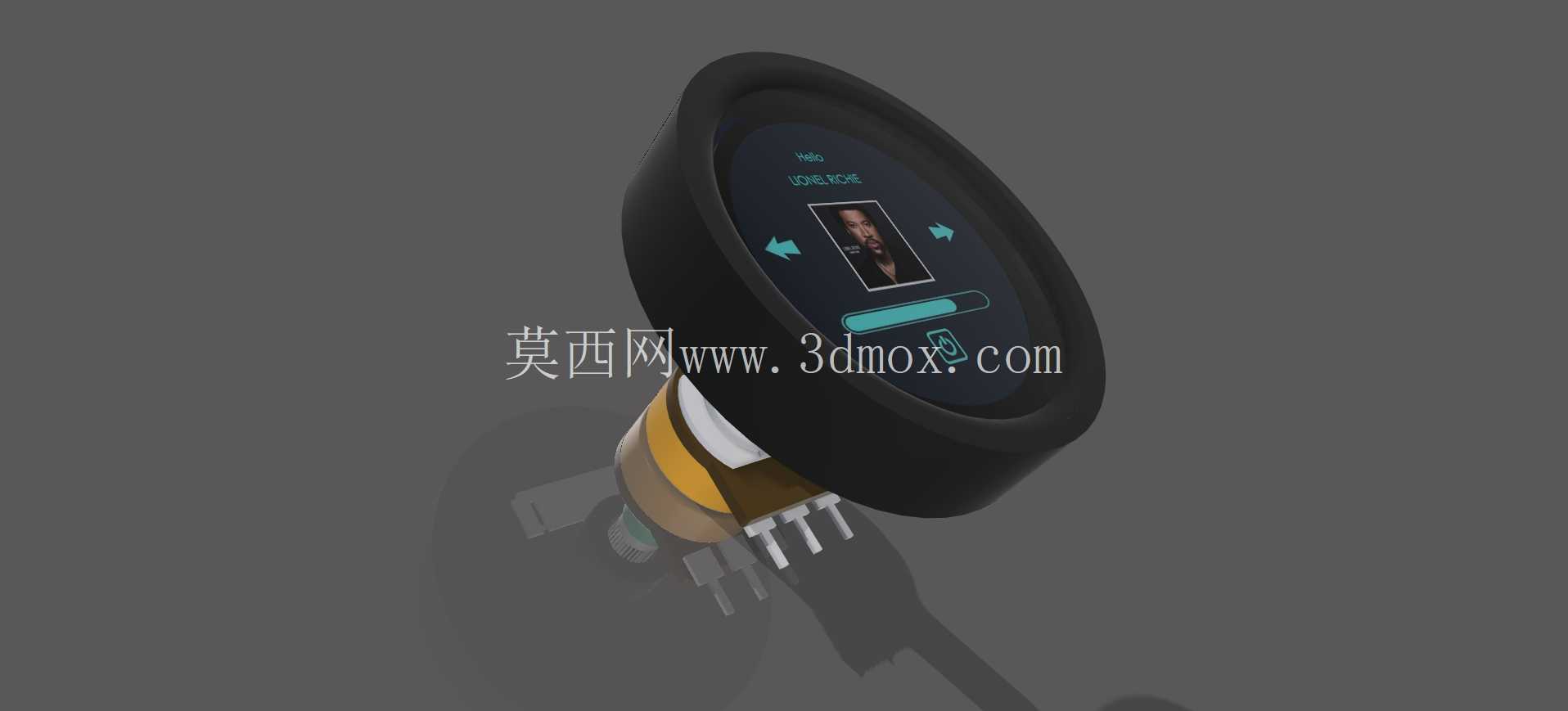

　　从实际应用场景来看，这类控件可以直接替换音频设备面板上的传统音量旋钮，调节音量、音效参数时，屏幕可以直接同步显示当前数值、音效模式，不需要用户低头查看主机屏幕的参数栏；在嵌入式工业控制面板上，它可以作为单通道参数调节控件，替代传统的“旋钮加数码管”组合，用来调节温控参数、转速阈值、输出功率等数值，操作人员转动旋钮的同时就能在旋钮端面的屏幕上看到实时参数变化，不需要在分散的面板区域来回确认数值，能有效降低操作失误率；在DIY桌面音频设备、小型嵌入式交互项目里，它的集成化设计不需要用户单独做显示模块的固定结构，只需要预留接线引脚就能完成装配，适配难度远低于分体式组件。这款集成式调节控件的设计初衷，是解决传统电位器调节过程中参数反馈不直观、多设备适配时操作逻辑割裂的痛点，在做结构方案阶段就没有沿用常规旋钮加独立显示面板的分体式布局，而是把电位器本体、驱动电路、小型LCD显示屏、触控按键全部整合在圆形的旋钮壳体内部，整体外轮廓做了椭圆收边处理，安装时仅需要在面板上开出对应尺寸的圆形沉孔，不需要额外预留显示模块的安装位置，能大幅压缩控制面板的占用空间。

　　功能层面，这款控件没有采用传统电位器的接触式碳膜结构，而是用非接触式的磁感应角度检测方案，避免了长期使用后碳膜磨损导致的参数漂移问题，转动阻尼做了分段式调校，每转动一个固定角度就会有轻微的段落反馈，方便用户盲操作时判断调节幅度，端面的电源触控按键做了凹陷式防误触设计，按键表面低于旋钮端面1.2mm，日常转动调节时不会误触电源开关，屏幕的显示角度做了15度的仰角适配，当旋钮安装在垂直面板上时，站立操作的用户视线刚好能垂直对准屏幕，不会因为视角偏差出现屏幕内容偏色、看不清的问题。

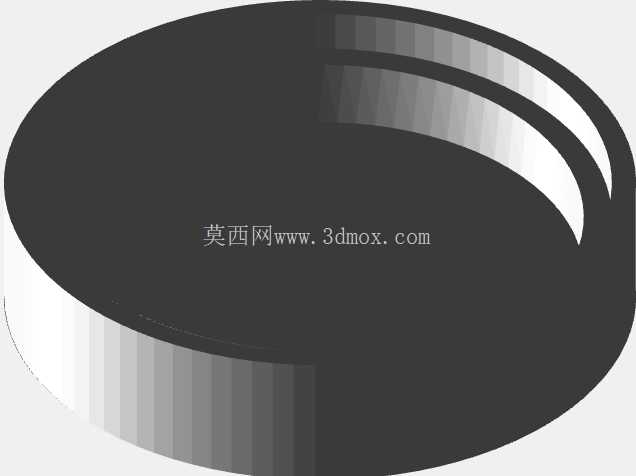

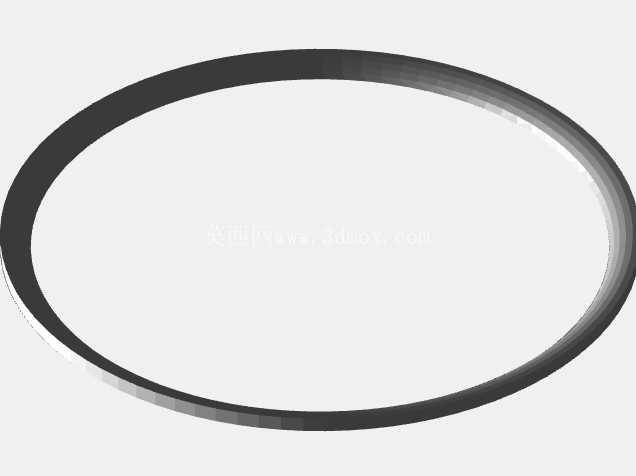

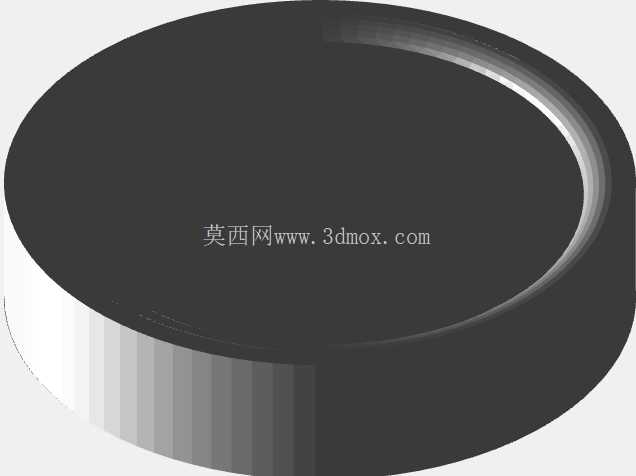

　　结构设计上，整个旋钮的壳体采用上下扣合的装配方式，内部电路板通过三个定位柱固定在下壳体上，屏幕通过泡棉胶贴合在上壳体的透明视窗内侧，转动部分和固定底座之间采用耐磨POM材质的衬套做滑动支撑，不需要额外添加轴承就能保证长期转动的顺畅度，同时控制整体的零件成本，安装边界方面，旋钮整体突出面板的高度控制在18mm以内，不会因为突出过多导致面板区域容易磕碰，背部的接线引脚采用标准2.54mm间距排针，能直接兼容通用的控制电路板接口，不需要额外做转接线束。

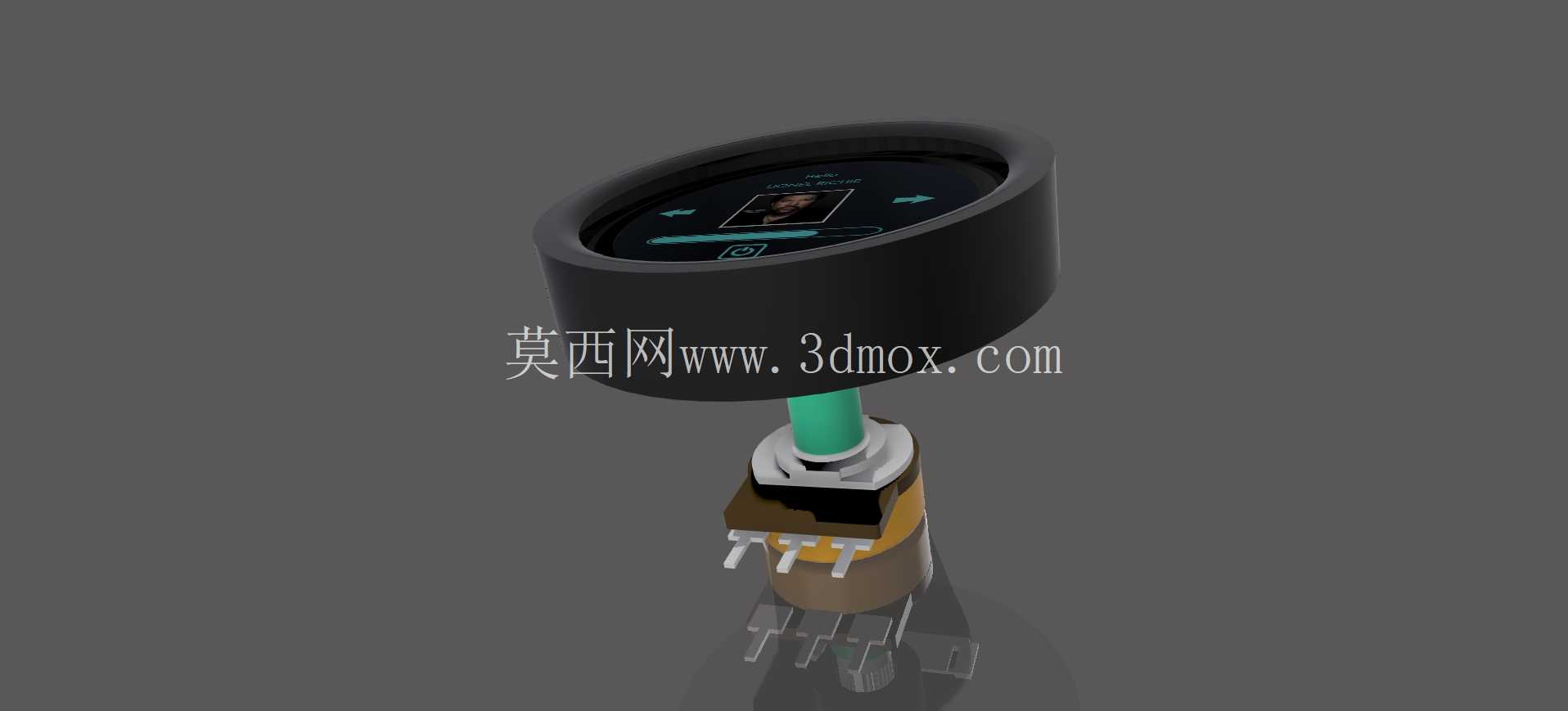

　　做三维建模过程中，特意把内部的电位器检测模块、屏幕排线、按键触发结构都做了1:1的还原，装配间隙预留了0.2mm的公差余量，方便结构设计人员直接套用安装尺寸做面板开孔设计，也可以根据实际项目需求调整壳体的表面纹理、屏幕显示界面的布局，不需要重新做整体结构的重构。和市面上同类型的智能旋钮相比，这款设计没有采用复杂的电机驱动阻尼结构，而是用纯机械的段落结构提供转动反馈，一方面降低了整体的功耗，不需要额外给驱动电机供电，普通的3.3V控制电压就能驱动整个模块工作，另一方面也减少了易损零件的数量，长期使用的可靠性更高，不会出现电机卡滞导致旋钮无法转动的问题。在音频设备场景下做适配时，还可以在内部增加RGB背光模块，通过屏幕边缘的透光区域显示当前的音频状态，比如蓝牙连接状态、音频输入源类型，不需要额外增加状态指示灯的开孔，进一步简化面板的结构设计。
