CR2032纽扣电池弹性顶压存储座结构

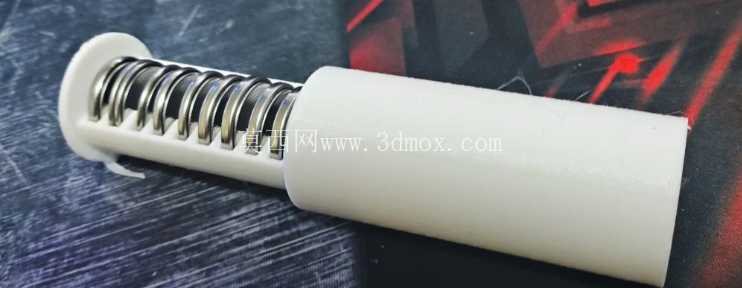

　　从功能特性来看，它的核心作用是为单节CR2032纽扣电池提供稳定的容纳空间，同时通过内置的压缩弹簧提供持续的轴向顶紧力，避免设备在运输、使用过程中受振动、冲击影响出现电池接触不良、瞬时断电的问题，壳体采用绝缘工程塑料材质，可避免电池正负极与周边金属结构件意外导通造成短路，弹簧采用导电性能优良的金属材质，直接作为电池负极的导电通路，筒身端部的挡边结构可对弹簧进行轴向限位，防止弹簧脱出，同时预留的开口可直接露出电池正极接触面，方便外接导电触片完成电路连接。这款针对CR2032规格纽扣电池设计的弹性顶压式存储座，在手持检测设备、小型物联网传感终端、低功耗嵌入式控制板这类需要内置备用电源的场景中应用十分广泛，很多做便携工业仪表的结构工程师在选型电池固定结构时，都会优先考虑这类带预紧弹簧的筒式存储方案，相比传统的焊片式纽扣电池座，它不需要在PCB上预留焊接位置，可直接通过引线接出，适配更多非板载安装的设备内部空间布局。

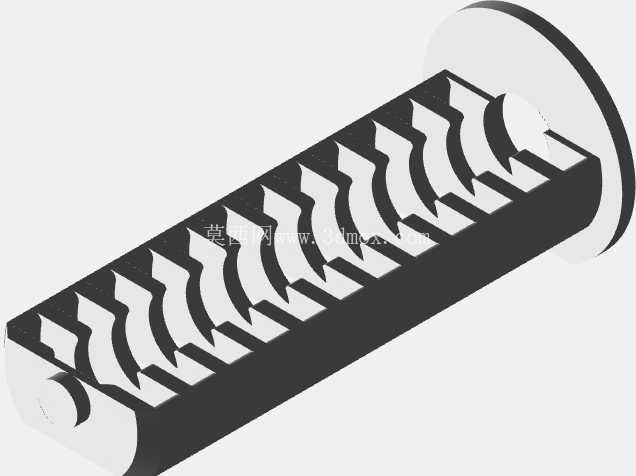

　　在设计思路上，首先要匹配CR2032纽扣电池的标准外形尺寸，筒身的内径要控制在比电池外径大0.2-0.3mm的间隙范围内，既保证电池可以顺畅装入、取出，又不会因为间隙过大导致电池在筒内出现径向晃动，弹簧的选型要兼顾顶紧力和压缩行程，自由长度要满足装入电池后仍有15%-20%的预压缩量，保证接触压力稳定，同时弹簧的中径要适配筒身内部的导向槽，避免弹簧压缩过程中出现偏斜、卡滞的问题，筒身侧壁开设的长条形导向槽，一方面可以在装配时观察弹簧的压缩状态，另一方面也能减少壳体材料用量，同时为电池装入时的内部空气提供排出通道，避免出现闭气导致电池无法装到位的情况。

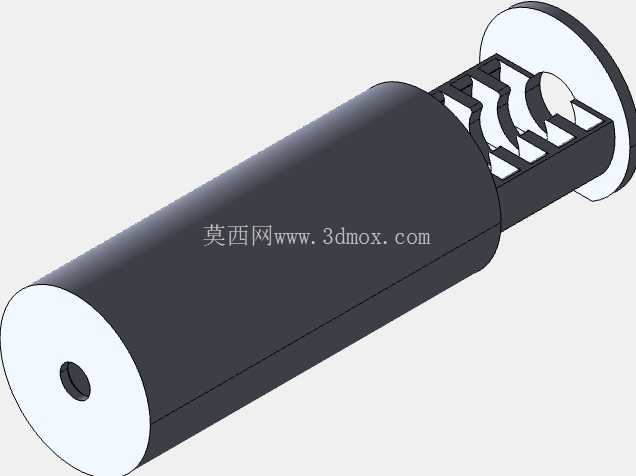

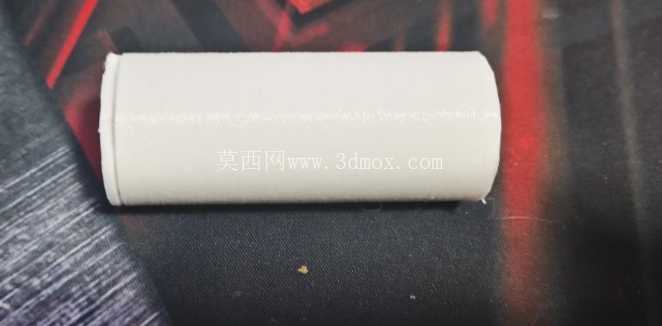

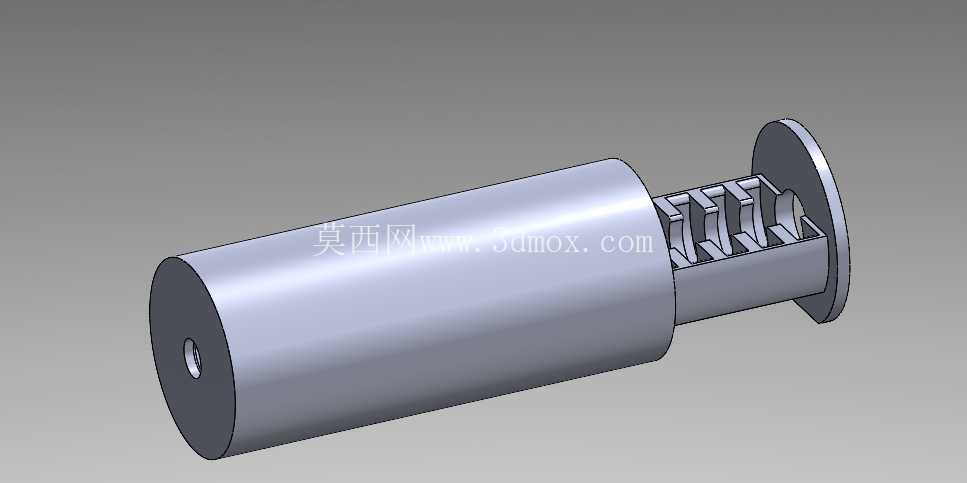

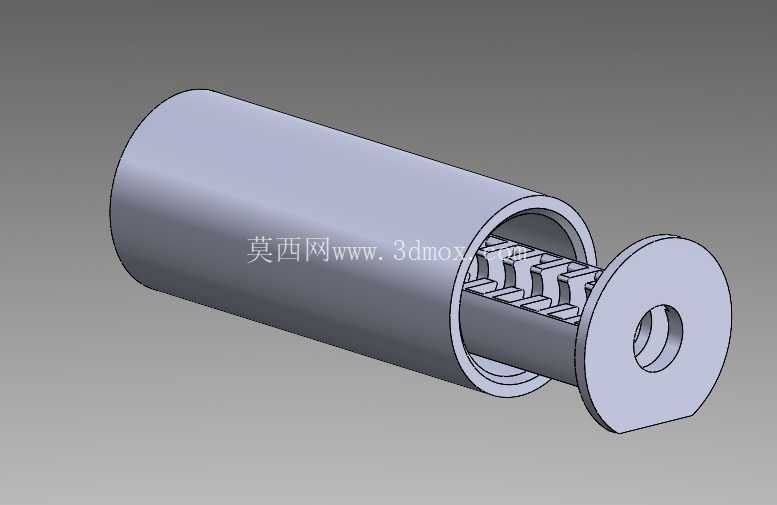

　　从安装边界来看，整个存储座的外形为圆柱状结构，端部带有限位翻边，安装时可在设备壳体的对应位置开设与筒身外径匹配的安装孔，将筒身穿入孔内后通过端部翻边卡接固定，也可根据安装需求在筒身外壁增加定位筋或者卡扣结构，适配不同的安装基面，轴向总长度要满足装入电池、弹簧压缩到工作位置后，整体不会超出设备内部预留的空间高度，端部的正极接触面要与设备内部的正极触片预留0.1-0.2mm的接触余量，保证装配后正极接触可靠，同时要注意弹簧的导电电阻要控制在合理范围内，避免过大的接触电阻影响电池的供电性能，尤其是在低功耗待机的应用场景下，过大的接触电阻会额外消耗电池电量，缩短设备的待机时长。

　　实际使用中，这类筒式电池存储座相比翻盖式电池座，结构更简单，零件数量更少，装配工序更短，适合大批量生产的低成本设备使用，同时因为没有额外的翻盖锁扣结构，长期使用后不会出现锁扣断裂、翻盖松脱的问题，可靠性更高，在一些需要频繁更换电池的场景下，只需要从筒身尾部将旧电池顶出，装入新电池即可，操作十分便捷，不需要额外的解锁操作。设计时还要考虑壳体材料的耐温性能，要适配设备工作的环境温度范围，避免在高温环境下壳体出现变形导致电池卡滞，或者低温环境下材料变脆出现开裂的问题，弹簧的表面处理要具备良好的抗氧化性能，避免长期使用后弹簧表面氧化导致接触电阻升高，影响供电稳定性，筒身端部的小卡扣结构是为了防止弹簧在未装入电池的状态下从筒内脱出，方便仓储、运输过程中的零件周转，避免弹簧散落丢失。
