仓储搬运设备配套承载滚轮结构设计

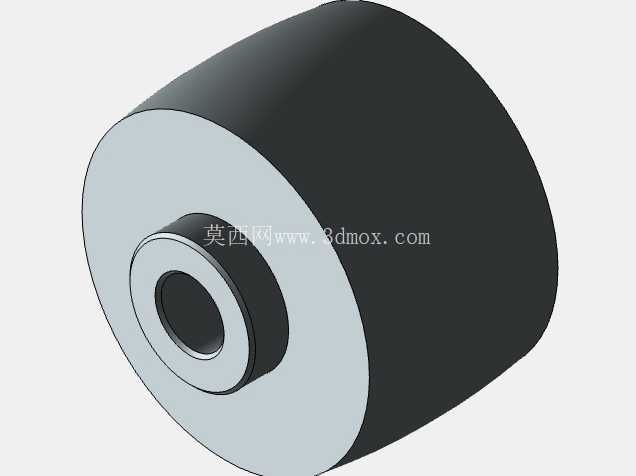

　　从结构上看，滚轮整体采用圆柱外形设计，外圆面做了微小的弧度修型，并非完全平直的圆柱面，这样的设计是为了在通过地面微小凸起、接缝或者轻微不平整的地坪时，避免轮缘出现应力集中导致的崩边问题，同时也能减少滚动过程中的侧向卡滞，在经过仓库地面的伸缩缝、环氧地坪局部修补位置时，滚动过渡更平顺，不会出现明显的颠簸感，也能降低对轮体本身的冲击载荷。滚轮中心设计有同轴的阶梯安装孔，大孔端用于嵌入配套的滑动轴承或者滚针轴承，小孔端用于穿装固定轮轴，阶梯结构的台阶面可以对轴承内圈起到轴向定位作用，装配时不需要额外加装轴套来限制轴承的窜动，既简化了装配工序，也能保证轴承安装的同轴度，避免轮体转动时出现偏摆。在仓储物流的日常搬运作业场景里，手动液压搬运车也就是常说的地牛，其前端承载轮的性能直接决定了整台设备的负载能力与通行顺畅度，本次设计的滚轮正是针对这类手动搬运设备的承载需求开发的行走部件。不同于普通脚轮的万向转动需求，这类叉车滚轮属于定向承载轮，作业过程中仅沿货叉前进后退方向滚动，不需要额外的转向支架结构，因此整体结构设计更偏向高负载、低滚动阻力的方向优化。

　　轮体的壁厚经过载荷核算，在额定3吨的静态承载下，轮体的径向变形量控制在0.1mm以内，不会因为长期重载停放出现塑性变形，保证滚动时的圆度精度。设计过程中需要重点考虑安装边界的匹配性，这类滚轮的安装空间位于货叉前端的轮架槽内，轮体的外径直接决定了货叉的最低放低高度，外径过大会导致货叉最小离地间隙超标，无法插入低位托盘的插孔；外径过小则会导致轮轴受力的力臂增加，相同负载下轮轴承受的弯矩更大，容易出现轮轴弯曲断裂的问题，因此外径尺寸需要结合轮架的开槽高度、托盘的标准插孔高度做匹配设计，保证货叉放至最低位置时，轮体最低点与货叉下平面的高度差符合通用托盘的使用要求。

　　轮体的宽度尺寸则需要匹配轮架的内槽宽度，两侧预留0.5-1mm的装配间隙，既不会因为间隙过小导致轮体与轮架侧壁摩擦，也不会因为间隙过大导致轮体轴向窜动量大，加速轴承的磨损。在实际使用场景中，这类滚轮需要面对仓库内不同的地面条件，包括环氧地坪、水泥地面、甚至偶尔会经过的钢板过渡桥，因此轮体的材料选型通常兼顾耐磨性与一定的韧性，避免硬度过高导致地面压痕，也不会因为硬度过低导致磨损过快。设计时还考虑了维护便利性，整个轮体没有复杂的异形结构，拆卸轮轴即可完成滚轮的更换，不需要拆解其他部件，现场运维人员使用常规工具即可在几分钟内完成易损件更换，减少设备停机时间。

　　不同于驱动轮需要考虑防滑、传动扭矩的需求，这类承载滚轮只需要承受垂直方向的载荷，同时提供顺畅的滚动性能，因此外圆面没有设计防滑花纹，光滑的圆柱面反而能降低滚动阻力，减少推行时的人力消耗，在重载状态下操作人员依然可以轻松控制搬运车的行进方向。轮体两端的端面做了小倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员或者轮架的漆面，另一方面也能在轮体出现微小偏摆时，减少端面与轮架的接触面积，降低摩擦阻力。在建模过程中，轮体的所有回转面都保证了同轴度公差，安装轴承的孔位圆柱度公差控制在0.02mm以内，保证轴承压装后不会出现卡滞，转动灵活无阻滞。针对日常使用中可能出现的杂物缠绕问题，轮体与轮架之间的间隙设计得较小，同时端面没有突出的卡扣或者凸缘，减少了包装带、塑料薄膜等杂物缠绕到轮轴上的概率，降低日常清理的频次。在重载测试的模拟工况下，轮体在满负载状态下连续滚动10公里后，外圆面的磨损量小于0.2mm，完全满足仓储场景下高频次搬运的使用寿命要求。
