FPV竞速穿越机专用高转速无刷电机结构

　　这款动力部件是专为5英寸FPV竞速穿越机开发的轻量化外转子无刷电机，核心定位是满足职业竞速赛事中对动力响应速度、整机重量控制的严苛要求，适配6S锂电供电工况，可覆盖1950KV与200KV两个转速版本的结构设计需求，能够支撑穿越机完成高速冲刺、急转机动、赛道障碍穿越等各类竞速飞行动作。从实际装机场景来看，这类电机是竞速穿越机动力系统的核心执行部件，直接决定了整机的推重比、油门响应延迟、飞行续航冗余等核心性能参数，在职业FPV赛事、高速花飞训练、专业航拍高速跟拍等场景中都有广泛应用，尤其适合对重量敏感度极高的竞速机型配置。

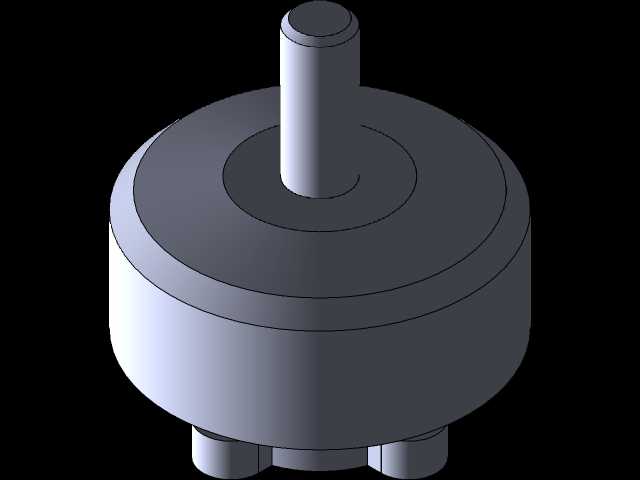

　　设计阶段优先围绕轻量化目标做结构优化，整体采用镂空式外转子端盖结构，在保证转子结构强度满足高转速离心力要求的前提下，尽可能切除非受力区域的多余材料，将整机重量控制在32克级别，大幅降低旋翼端的转动惯量，让电机的加减速响应速度得到显著提升，飞手操控油门时的动力反馈几乎无滞后，能够精准匹配竞速飞行中频繁的油门调整需求。转子与定子的配合间隙经过反复校核，既避免了高转速下的转子扫膛风险，又尽可能减小气隙宽度提升磁能利用率，搭配EZO等级高精度轴承，能够承受高转速下的径向与轴向载荷，长时间高速运转也能保持较低的振动水平与运行噪声，减少飞行过程中的动力震动对飞控传感器、图传设备的干扰。

　　安装边界与尺寸参数完全适配主流5英寸穿越机的机臂安装标准，电机定子直径为2207规格，整体最大外径26.8毫米，电机主体轴向长度12.3毫米，输出轴为M5规格螺纹，轴伸长度7毫米，能够直接适配市面上绝大多数5英寸竞速桨叶的安装孔位，无需额外做转接改装。电机安装孔位采用16毫米孔距的标准布局，对应4个M3规格的安装螺纹孔，螺纹有效深度1.6毫米，安装时可直接使用M3螺丝从机臂下方固定，螺丝拧入深度经过严格限制，既保证安装连接强度满足大拉力下的载荷要求，又不会因为螺丝拧入过深触碰定子绕组造成绝缘破损短路。出线端的结构设计做了防拉扯优化，电源线从电机底座侧方引出，预留了足够的线长冗余，焊接电调时可以根据机臂走线需求调整线序位置，避免装机时线材弯折角度过大造成内部铜芯断裂。

　　从结构设计的细节来看，转子外壳的镂空结构同时兼顾了散热需求，高转速运转时气流可以直接穿过镂空区域带走定子绕组与磁钢产生的热量，避免长时间满油门运转时电机温升过高造成磁钢退磁、绕组绝缘老化等问题，提升电机在连续大负荷工况下的运行稳定性。输出轴的轴肩位置做了限位设计，安装桨叶时可以精准定位桨叶的安装高度，保证桨叶平面与电机端面平行，减少高速旋转时的动不平衡量，降低飞行过程中的桨振问题。底座的安装端面做了平面度精加工处理，与机臂安装面贴合时不会出现间隙，避免大拉力下电机出现倾斜偏移，保证动力输出方向与机臂平面垂直，提升整机飞行的操控精准度。

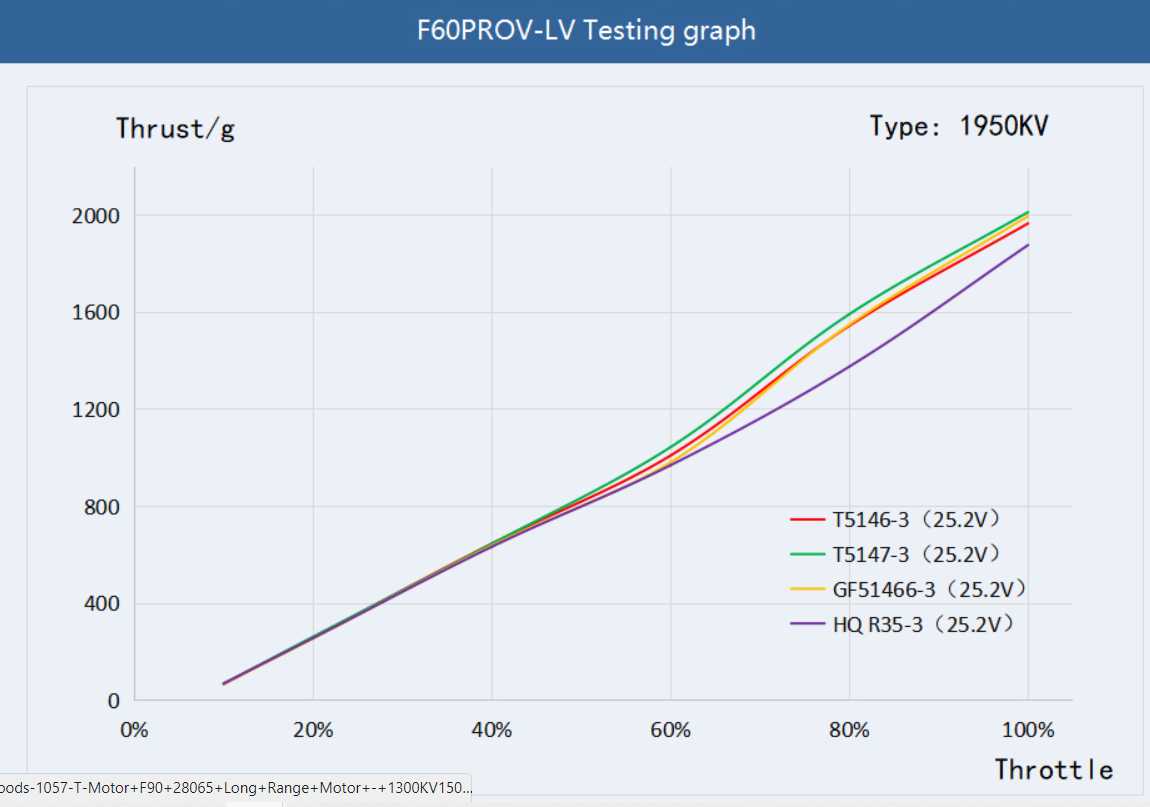

　　在实际选型适配过程中，这类电机的KV值与供电电压、桨叶尺寸的匹配需要严格对应，6S供电下搭配5英寸竞速桨叶时，1950KV版本可以兼顾高速冲刺的转速需求与中低油门段的续航表现，适合中长距离赛道的竞速飞行；更高KV的版本则适合短距离爆发力要求更高的赛道场景。结构设计上所有的尺寸公差都按照航模动力部件的通用标准设定，安装孔位的位置度公差控制在0.1毫米以内，保证装机时无需额外扩孔或者打磨即可直接装配，降低装机调试的工作量。轴承的选型充分考虑了航模飞行中可能遇到的轻微炸机冲击，轴承内圈与轴、外圈与轴承室的配合松紧度经过优化，既不会因为配合过松造成高速运转时的轴承跑圈，也不会因为配合过紧造成轴承转动阻力过大、温升过高的问题，日常维护时也可以方便地拆卸更换轴承，延长电机的整体使用寿命。
