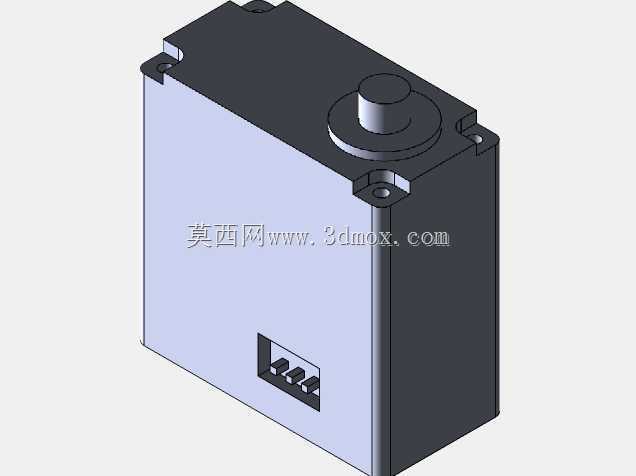

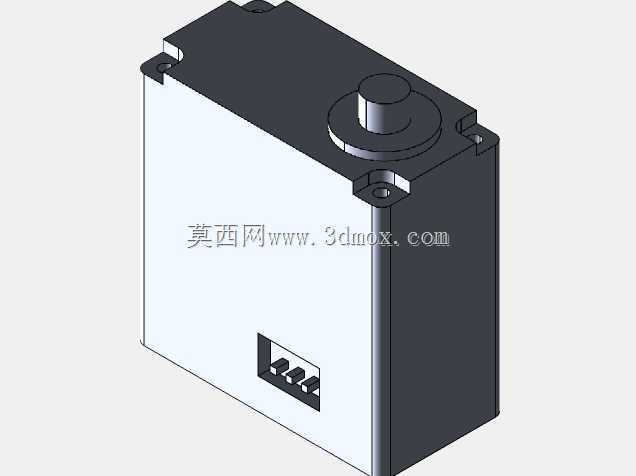

这款SC15串行总线舵机的三维结构,适合在机器人关节、小型自动化夹持机构、教学实验平台以及需要角度闭环控制的紧凑设备中使用。它不是单纯依靠PWM脉宽进行位置控制的普通舵机,而是通过串行总线完成指令收发、状态读取和多机协同,工程布置时可以把多个执行单元挂接在同一通信链路中,减少控制器I/O占用,也让线束走向更清晰。
从实际用途看,17kg级扭矩输出主要面向中等负载摆动任务,例如机械臂肩部或肘部的角度驱动、仿生机器人腿部关节、云台俯仰轴、夹具开合、阀门拨杆以及自动化设备中的短程往复执行端。选型时不能只关注标称扭矩,还要结合舵盘安装半径、负载力臂、运动速度、持续工作时间和散热条件校核。输出端采用金属齿盘与螺纹锁紧结构,舵盘装配后可通过中心螺钉压紧,降低冲击载荷下松脱的风险;侧面金属输出轴与黑色壳体形成明显边界,建模时需要保留轴伸长度、舵盘厚度和锁紧件空间,避免装配后与支架发生干涉。

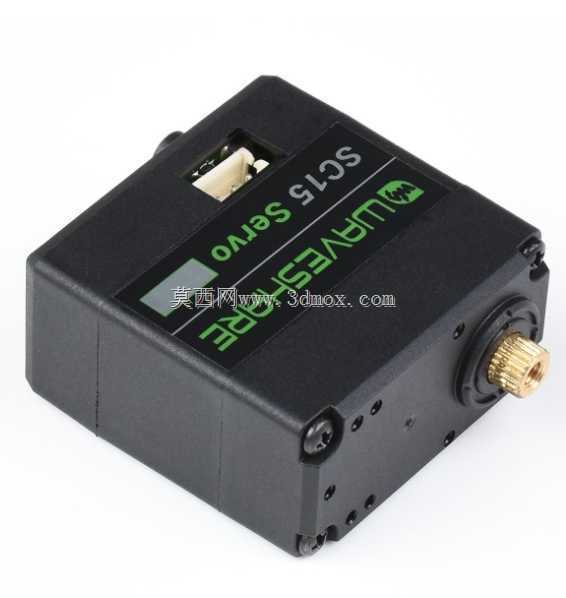

壳体采用近似长方体的封闭式布局,主体棱角做了小倒角处理,表面布置多颗紧固螺钉,便于内部齿轮组、控制板、电机和位置反馈元件的装配维护。底部与侧面的安装孔位是结构集成的关键边界,支架设计应优先围绕这些孔位展开,孔距、沉头深度、螺钉规格和壳体壁厚都需要在三维装配中核对。若设备运行中存在振动,建议在安装面增加定位止口或侧向挡边,不能完全依赖螺钉摩擦力承受反复冲击。
顶部接口区域集中了通信与供电连接,插座朝向直接影响设备内部走线。对于多舵机串联场景,线束需要预留插拔手位和弯曲半径,插头不宜紧贴外壳或机架;若安装在机械臂活动关节附近,还应检查线缆在极限摆角下是否被拉扯、弯折或夹入运动间隙。壳体上的标识面可作为维护识别方向,但在结构设计中不应把标签区域当作承载面。
设计思路上,该类舵机把减速机构、驱动电机、控制电路和反馈检测封装在同一壳体内,外部只保留总线接口、输出轴和安装孔,使整机集成更加模块化。齿轮传动链承担高扭矩传递,金属输出级有助于提高耐磨性和抗冲击能力;内部控制板负责位置解析、总线通信和运动执行,反馈系统则用于获取角度状态。进行机构设计时,应把舵机视为一个带封闭外壳的旋转执行模块,而不是拆开后逐件替代定制零件。
外形边界方面,长方体机身适合嵌入标准支架、铝型材框架或机器人肢体内部,但输出轴一侧需要额外留出舵盘和连杆运动空间。机身尾部、线缆侧和螺钉拆装侧都不能被其他零件完全封死,否则后期调试和维护会受到影响。若用于多轴机械臂,相邻舵机之间应保留合理间距,既便于总线线缆转接,也能减少热量积聚。
在三维建模和装配检查中,应重点验证输出轴中心线与支架回转中心是否重合,舵盘螺钉是否可操作,外部连杆在零位、中位和极限角度下是否碰撞壳体。对于摆动频率较高的工况,还需关注惯量匹配和启停冲击,必要时在控制端设置平缓加减速,而不是让机构长期在满扭矩、高频反转下工作。通过这些结构边界和功能特性的还原,可以为机器人关节设计、小型自动化执行机构选型以及总线伺服布局提供可靠的三维参考。
