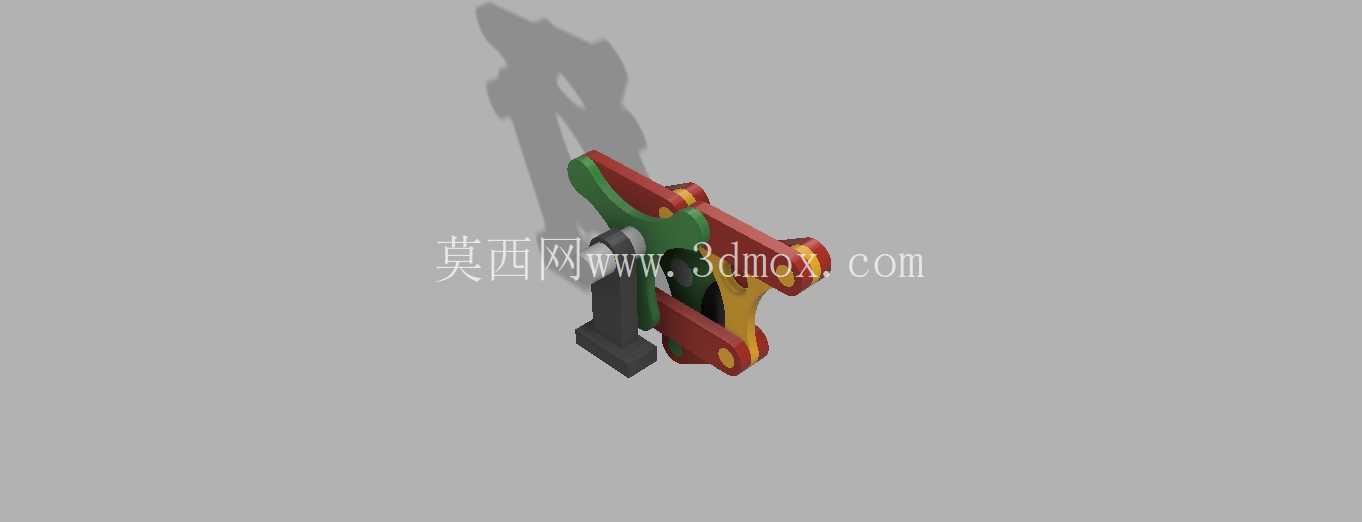

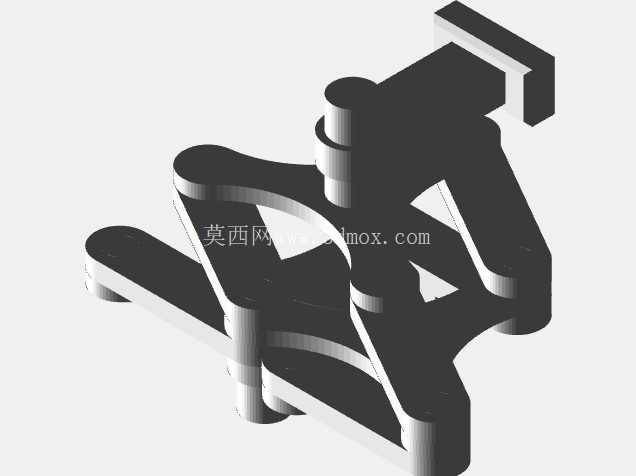

施密斯联轴器结构设计三维数模

在重载传动、存在一定安装偏差的轴系连接场景中，施密斯联轴器的应用十分广泛，这类联轴器不同于常规刚性联轴器，能够在两轴存在径向、角向偏差的工况下稳定传递扭矩，同时补偿安装过程中产生的同轴度误差，降低轴系额外附加载荷，延长轴承、轴类零件的使用寿命。从实际工程应用来看，这类联轴器常出现在冶金设备输送线、矿山破碎设备传动端、重型机床进给轴系等场景，这类场景往往存在安装基础沉降、设备运行振动带来的轴系偏移，常规刚性联轴器无法适应这类偏移量，容易出现键槽崩裂、轴颈疲劳断裂的问题，而施密斯结构的联轴器通过多连杆式的浮动连接结构，能够在偏移状态下保持扭矩传递的平稳性，不会出现传动卡滞、冲击载荷突增的情况。

从结构设计思路来看，这款联轴器采用多组交错布置的连接臂与铰接副结构，区别于传统十字滑块联轴器的面接触摩擦形式，铰接位置采用销轴配合的转动副结构，运行过程中摩擦阻力更小，传动效率更高，同时避免了滑块滑动带来的磨损发热问题，适合中低速重载的连续运行工况。设计过程中首先需要确定额定传递扭矩的边界，根据配套轴系的直径、电机输出功率核算铰接销轴的剪切强度，连接臂的抗弯截面模量，确保在1.5倍过载工况下结构不会出现塑性变形。连接臂的外形采用变截面设计，在铰接位置做局部加厚处理，非受力区域做减重挖槽，既保证结构强度，又降低整体转动惯量，减少轴系启动、换向过程中的惯性冲击。

安装边界方面，这款联轴器的轴向安装尺寸需要匹配两轴端的预留间隙，径向最大轮廓尺寸需要预留足够的安全间隙，避免运行过程中与周边防护罩、管线发生干涉。铰接销轴的配合公差选用H7/g6间隙配合，既保证转动灵活性，又避免配合间隙过大带来的传动回程误差，销轴端部采用卡簧限位结构，防止设备运行过程中销轴轴向窜动脱落。连接臂与轴套的连接位置采用平键传递扭矩，键槽的位置度公差控制在0.02mm以内，保证装配后各连接臂的受力均匀，避免出现单组铰接副过载的情况。

实际选型过程中，需要根据现场轴系的最大径向偏移量、角向偏移量来确认联轴器的补偿能力，这款结构的联轴器径向补偿能力远高于同规格的弹性套柱销联轴器，不需要额外做高精度的轴系对中，能够降低现场安装调试的工作量，尤其是在长距离轴系传动、多设备串联传动的场景中，优势更为明显。日常维护过程中，只需要定期在铰接销轴位置加注润滑脂，就可以保证长期稳定运行，没有易损的橡胶弹性元件，不需要频繁更换备件，适合维护不便的高空、井下设备传动场景。从三维建模的角度来看，建模过程中需要先完成铰接副的运动仿真，验证在最大允许偏移量下各零件不会发生运动干涉，确认各连接臂的摆动角度在设计范围内，再对各零件做结构强度校核，确保应力集中位置的安全系数满足设计要求，最终完成整体装配结构的数模搭建，为后续的零件加工、装配调试提供准确的三维依据。
