直列四缸发动机缸体结构三维建模

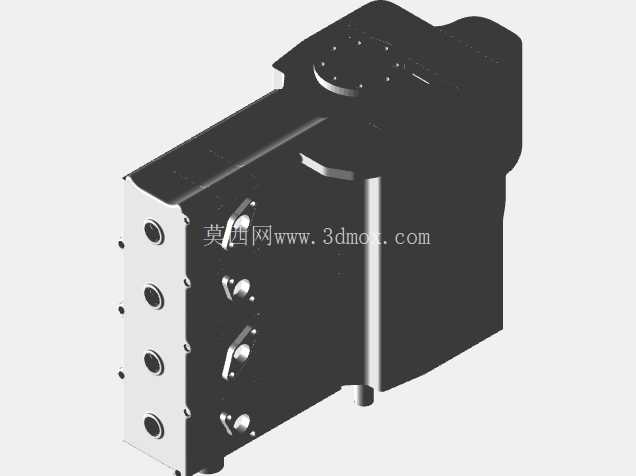

　　在车用动力、小型工程机械动力单元的开发流程里，直列四缸结构的内燃机始终是应用覆盖面极广的核心构型，这类动力单元的缸体作为所有附属部件的安装基体，其结构设计的合理性直接决定了整机的NVH表现、装配效率与长期运行可靠性。从实际工程场景来看，这类直列四缸缸体的设计首先要匹配整机的布置边界，在乘用车前置动力舱、小型非道路工程机械的动力舱安装位里，缸体的长宽高尺寸需要严格适配周边的散热系统、进排气组件、悬置安装点的空间要求，不能出现装配干涉，同时还要预留出维修保养时的操作空间，比如机油滤清器、火花塞、各类传感器的拆装位都要在缸体设计阶段就同步考量，避免后期装机后出现工具无法伸入操作的问题。从功能特性上看，该缸体采用整体式铸铁/铸铝成型结构，侧壁集成了曲轴安装的主轴承座孔位，四个缸孔沿曲轴轴线方向等距排布，每个缸孔周边设计了贯通的冷却液流道与润滑油道，冷却液流道采用环绕式布局，能够在发动机高负荷运行时均匀带走缸筒周边的热量，避免局部过热导致的缸筒变形、活塞拉缸等故障；润滑油道则采用主油道垂直分支的结构，从缸体下部的主油道直接向曲轴主轴承、凸轮轴轴承位输送压力润滑油，保证各运动副在高转速下的润滑可靠性。

　　设计过程中，缸体的侧壁做了交错式的加强筋布局，这些加强筋并非随意布置，而是通过有限元模态分析后，针对缸体在点火做功时的振动薄弱点进行的补强，既能够提升缸体的整体结构刚度，抑制曲轴转动带来的缸壁振动，降低整机运行的辐射噪声，又不会过度增加缸体的整体重量，兼顾轻量化与结构强度的平衡。在安装边界的设计上，缸体前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔位，所有孔位的位置度公差严格控制在0.05mm以内，保证前端轮系的传动同轴度，避免皮带传动出现偏磨、跳齿的问题；缸体后端面设计了与变速箱连接的定位销孔与连接螺栓阵列，定位销采用过盈配合压装在缸体后端面的销孔内，保证动力输出时曲轴与变速箱输入轴的同轴度，减少传动过程中的冲击与异响。

　　缸体的顶面设计了气缸盖安装的定位止口与螺栓孔，螺栓孔采用不等距排布，对应气缸盖的压紧力分布要求，保证气缸垫在各个位置的压紧力均匀，避免出现漏气、漏水、漏油的三漏问题；缸体下部设计了油底壳安装的法兰面，法兰面的平面度公差控制在0.1mm以内，配合密封胶垫能够保证油底壳的密封可靠性，防止机油渗漏。从实际应用的角度，这类直列四缸缸体的三维建模过程中，需要重点关注各个油道、水道的连通性，不能出现建模过程中的流道盲端、错位问题，否则会直接导致后续铸件报废，同时各个安装孔位的深度、螺纹规格都要严格匹配对应的紧固件标准，比如主轴承盖的连接螺栓采用高强度螺栓，对应的螺纹孔深度要保证足够的螺纹啮合长度，避免螺栓拧紧时出现螺纹滑牙、断裂的问题。

　　另外，缸体的缸孔部分设计了对应的珩磨余量预留，在建模阶段就要考虑后续机加工的工艺余量，不能直接将成品尺寸作为铸件毛坯的建模尺寸，要结合铸造工艺的收缩率、机加工的走刀路径预留合理的加工余量，保证后续机加工后缸孔的尺寸精度、圆柱度符合设计要求。在实际的选型匹配过程中，这类直列四缸缸体的结构尺寸直接决定了整机的排量范围，四个缸孔的缸径与活塞行程的组合，能够覆盖1.0L到2.5L左右的排量区间，适配不同功率需求的动力场景，无论是家用乘用车的动力配置，还是小型发电机组、小型工程机械的动力源，这类缸体结构都能通过局部的尺寸调整满足不同的性能要求。建模过程中还要考虑铸造工艺的拔模斜度，所有的外壁、内腔壁都要设置合理的拔模角度，避免铸件脱模时出现拉伤、缺肉的铸造缺陷，同时内腔的砂芯定位结构也要在建模时同步体现，保证铸造过程中砂芯的位置精度，避免出现水道、油道壁厚不均的问题，影响缸体的承压能力。
