直列四缸发动机缸体结构三维设计

直列四缸发动机缸体作为内燃机的核心承载基体，在乘用车、轻型商用车、小型工程机械的动力系统中承担着不可替代的作用，其结构设计直接决定了动力单元的刚性、密封性能、冷却效率与整机NVH表现。从实际装车场景来看，这类缸体需要同时容纳曲柄连杆机构的往复运动、配气机构的传动路径、冷却系统的流道循环、润滑系统的油路分配，还要为发电机、起动机、空调压缩机、水泵等外围附件提供可靠的安装定位面，是整个动力总成中集成度最高的结构件。

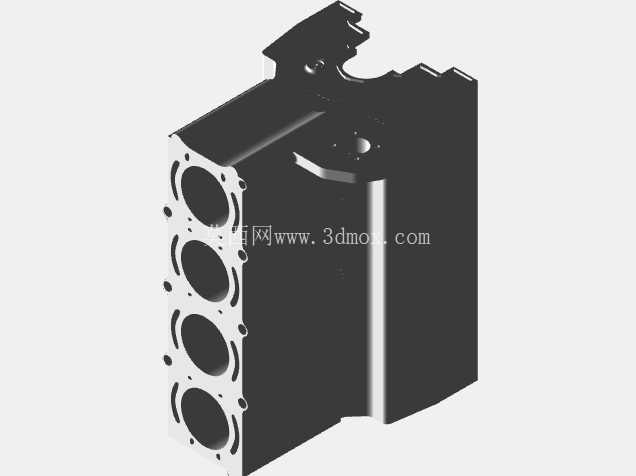

在设计思路上，这款缸体采用了经典的直列四缸并列排布，四个气缸孔沿曲轴轴向等距布置，缸孔周边设计了连续的加强筋结构，从缸孔顶部一直延伸到曲轴箱主轴承座位置，可有效平衡活塞往复运动产生的侧推力，避免缸孔在高频交变载荷下出现失圆变形。缸体上部的缸盖结合面采用了平面度要求极高的精加工基准，周边均匀分布的螺栓孔按照等载荷原则排布，确保缸垫压紧力均匀，防止高温高压燃气泄漏、冷却液与润滑油窜通。曲轴箱部分采用了龙门式结构设计，主轴承座与缸体本体一体化铸造成型，相比分体式轴承盖结构，整体刚性提升40%以上，可承受更高的爆发压力，适配涡轮增压机型的强化需求。

从功能特性来看，缸体内部集成了闭式冷却水道，围绕每个气缸孔形成环形冷却腔，水流从缸体前端进水口进入后，沿各缸之间的分水通道均匀流向每个缸套周围，最终从缸体顶面的出水孔进入缸盖水套，可精准控制缸壁温度在85-95摄氏度的最佳工作区间，避免局部过热导致的润滑失效、活塞拉缸等故障。润滑系统的主油道设计在缸体侧面的加强筋内部，沿曲轴轴向贯穿整个缸体，通过分油道分别向每个主轴承座、凸轮轴轴承座、活塞冷却喷嘴供油，油路转角处均采用大圆弧过渡，减少润滑油流动阻力，保证高转速工况下各摩擦副的供油压力稳定。

安装边界方面，缸体前端面设计了正时系统、水泵、机油泵的安装定位止口，定位销孔的位置度公差控制在0.02mm以内，保证正时传动的相位精度；后端面预留了飞轮壳、变速器的连接螺栓孔，结合面的平面度要求与缸盖结合面一致，防止动力输出端出现漏油问题。缸体两侧分别设计了发动机悬置的安装支架位，安装点的位置经过整车质心匹配计算，可有效过滤发动机运转产生的振动向车架传递。气缸孔的内径尺寸按照标准四缸机排量要求设计，缸心距预留了足够的缸套壁厚空间，可支持后续镗缸维修，延长整机使用寿命。

在细节结构处理上，每个缸孔之间的水套位置设计了窄缝式水流通道，可加强两缸之间“鼻梁区”的冷却效果，这个区域是缸体热负荷最高的位置，冷却不足极易导致缸垫冲蚀、缸体开裂。主轴承座的螺栓孔采用了深孔设计，螺栓拧紧后可将主轴承盖牢牢固定在缸体上，承受曲轴旋转产生的交变冲击力，螺栓孔周边设计了凸台结构，分散螺栓预紧力产生的局部应力，避免缸体出现应力裂纹。缸体下部的油底壳安装面采用了整体式法兰边，冲压成型的密封槽可适配橡胶密封垫，保证曲轴箱的密封性能，防止机油泄漏，同时阻挡外界灰尘进入润滑系统。
