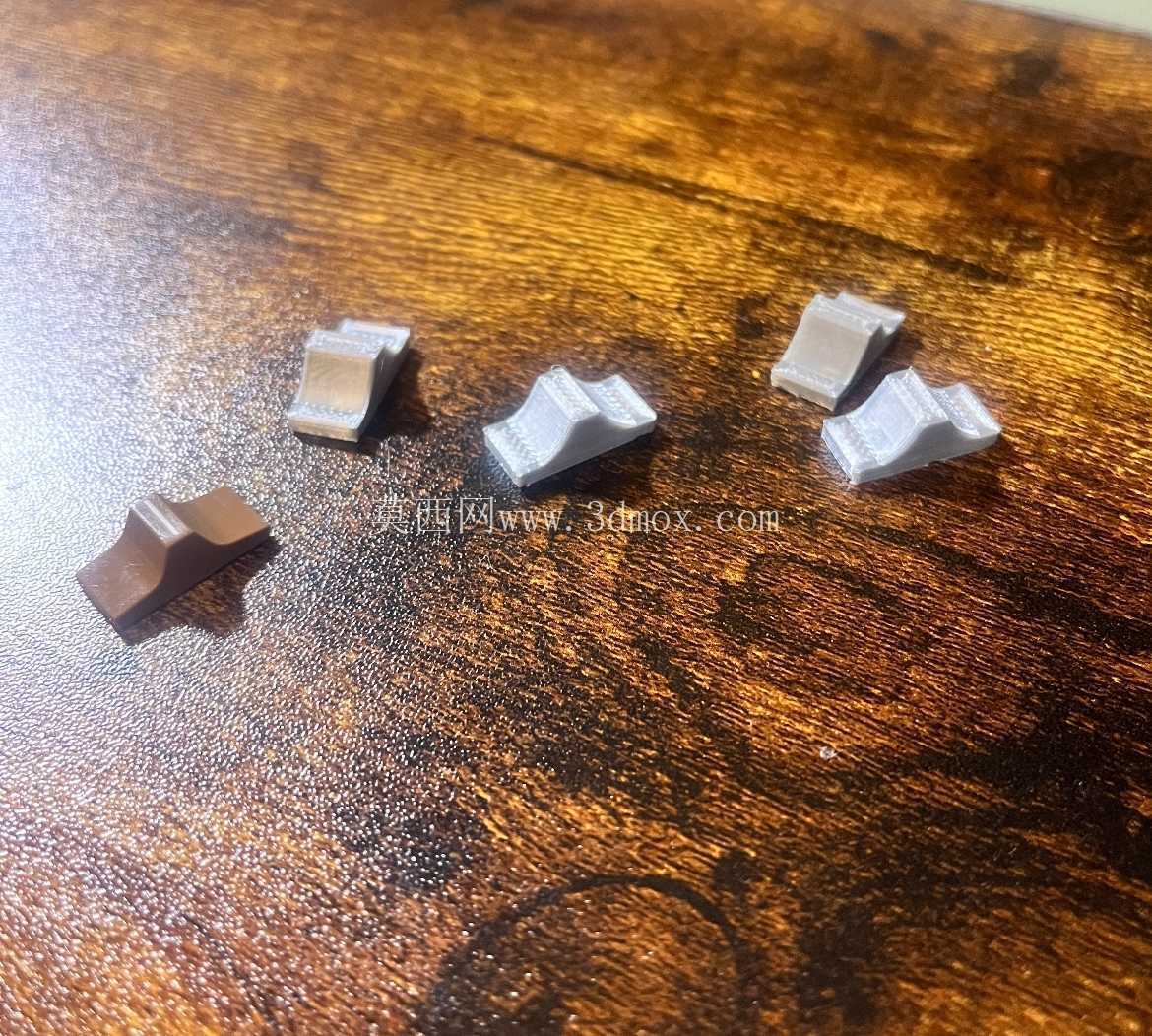

老式电子琴键盘适配替换滑块结构

　　从实际使用需求出发，这个滑块的核心功能是承接按键键帽的下按行程，将键帽的垂直按压动作顺滑导向到下方导电橡胶触发点，同时在按键松开时依托周边弹性结构完成复位，整个滑动过程不能有明显的卡滞、虚位，否则会直接影响演奏时的按键跟手度，甚至出现漏触发、连触发的故障。设计这类滑块结构时，首先要匹配原键盘的安装槽位边界，滑块的两侧滑动面要和键盘底座的导轨槽做小间隙配合，单边间隙控制在0.1mm左右，既保证滑动过程无旷量，又不会因为热胀冷缩或者长期使用产生的塑料形变出现卡涩；滑块上端和键帽接触的卡位要完全匹配原键帽的卡槽尺寸，保证安装后键帽不会出现左右晃动，下端和导电橡胶接触的平面要保证足够的平面度，避免按压时压力偏斜导致导电橡胶接触不良。在老式便携电子键盘的维修与翻新场景中，按键滑块是决定按键触发手感、复位精度的核心小尺寸结构件，不少服役年限较长的卡西欧MT40这类入门级电子琴，普遍存在原滑块老化脆断、脱落丢失的问题，直接导致对应按键卡滞、无法正常触发，整台设备因此丧失使用功能，这类小配件原厂早已停产，单独开模复刻的成本对于单台设备维修而言完全不具备经济性，因此精准测绘的三维结构件就成为维修爱好者、二手乐器翻新从业者的核心参考依据。

　　从外形结构来看，这个滑块采用了带弧形让位的异型块状结构，中部的弧形缺口是为了避让键盘内部的横向加强筋，避免滑块上下滑动时和筋位产生干涉，整体壁厚控制在1.5mm，既保证了足够的结构强度，不会因为长期反复按压出现断裂，又不会因为壁厚过大导致安装时和周边零件产生空间冲突。实际安装时，不需要额外改动原键盘的任何结构，只需要将滑块对准底座的导轨槽推入，再卡入对应键帽的卡槽即可，完全适配原设备的安装尺寸，不需要做额外的打磨或者修整。

　　对于三维建模从业者而言，这类小尺寸结构件的建模重点在于配合面的尺寸精度控制，尤其是滑动接触面、卡位槽的尺寸公差要严格匹配原配件的测绘尺寸，同时要考虑塑料件成型的拔模角度，所有竖直滑动面都要做0.5度的拔模斜度，方便后续如果采用3D打印或者小批量注塑加工时能够顺利脱模；另外结构的转角位置要做R0.3以上的圆角过渡，避免应力集中导致长期往复受力后出现开裂。在二手电子乐器翻新的实际作业中，这类替换滑块的耐用性直接决定了维修后键盘的使用寿命，因此结构设计时在原配件的基础上对易断裂的卡位位置做了小幅的加厚处理，在不影响安装的前提下提升了结构强度，避免出现原配件使用多年后卡位断裂脱落的问题。

　　滑动接触面的粗糙度要控制在Ra1.6以下，减少滑动过程中的摩擦阻力，让按键按压的手感更接近原厂全新状态，不会出现发涩、按不动的情况。很多维修从业者在复刻这类零件时容易忽略滑块的行程限位结构，这个滑块的上下端都做了对应的限位台阶，下按到最大行程时台阶会接触底座的限位面，避免过度按压导致导电橡胶被压坏，复位到最高位置时也会被上端的卡位限制，不会从导轨槽中脱出，整个行程距离完全匹配原键盘的按键触发行程，保证按压到正确位置时刚好触发导电橡胶触点，不会出现按到底还没触发或者轻轻一碰就触发的问题。
