3D打印耗材线轴支撑固定架结构

桌面级FDM3D打印设备日常作业过程中，耗材线轴的放置稳定性直接影响送丝顺畅度，不少入门级设备出厂未配置独立的线轴承载结构，或是原厂支架仅适配特定规格线轴，遇到1kg大卷耗材、不同内孔尺寸的第三方耗材时，常出现线轴转动卡滞、送丝阻力波动、线材缠绕打结等问题，轻则导致打印件层纹不均、拉丝严重，重则造成堵头、断料停机，浪费耗材与打印工时。这套支撑结构正是针对这类现场痛点设计，整体采用分体拼接式构造，无需额外金属紧固件，所有部件均可通过普通桌面级FDM打印机直接打印制作，使用者可根据自身摆放空间、常用耗材规格调整打印数量与排布方式，适配不同尺寸的PLA、ABS、PETG等常见3D打印耗材线轴。

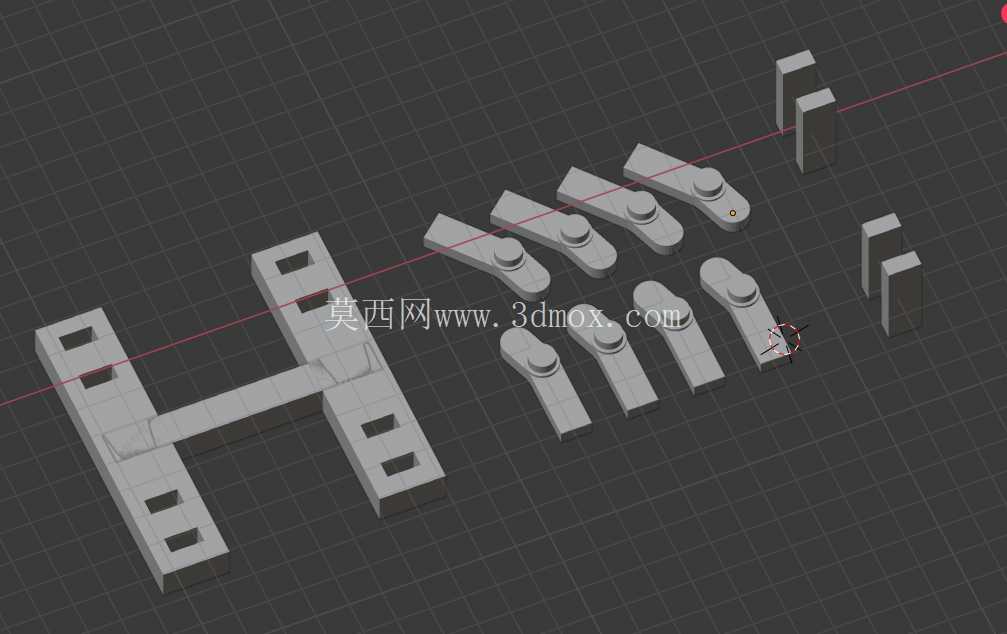

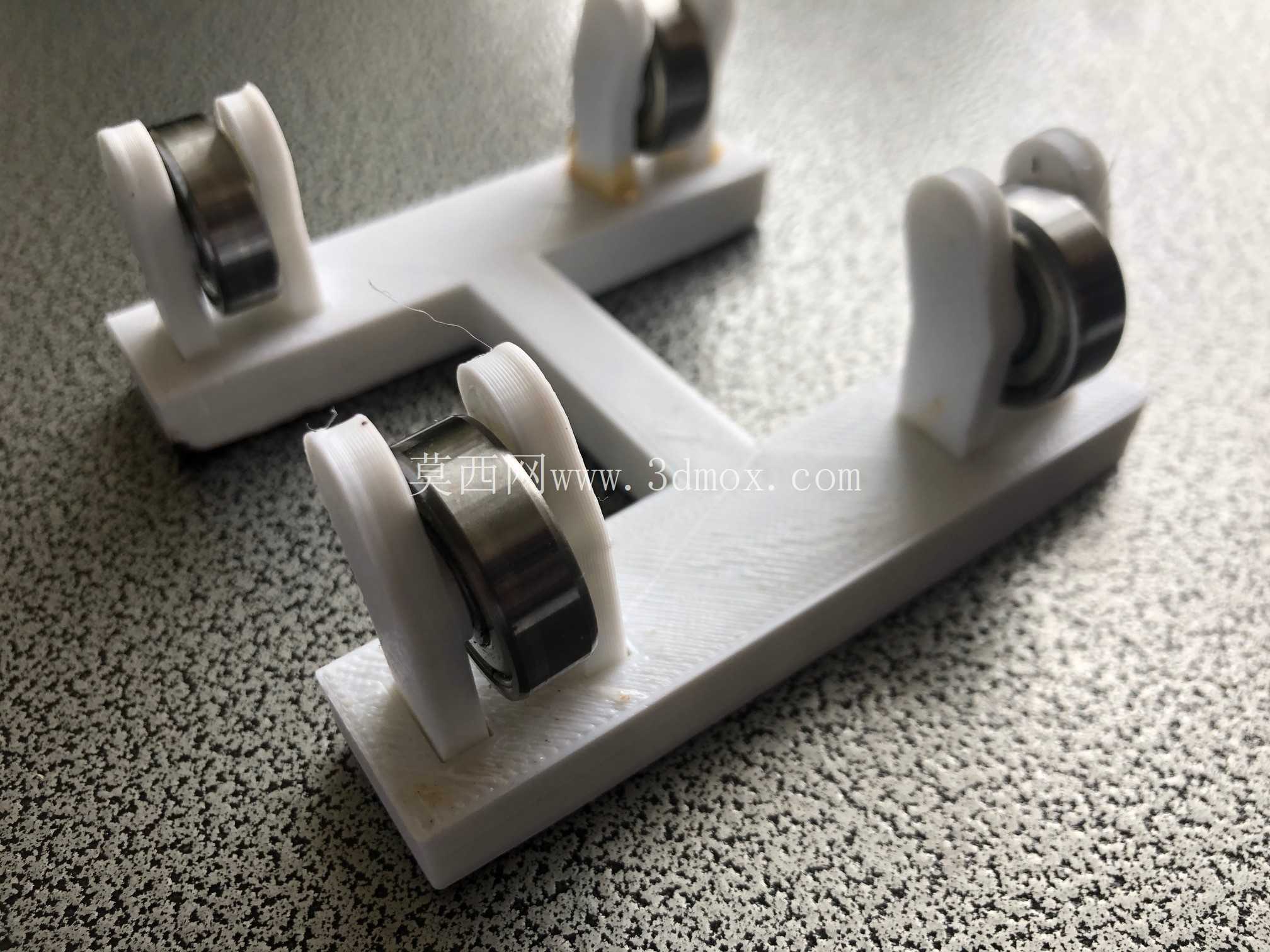

从结构功能来看，整套支架分为两端承载基座与中部线轴支撑卡位件两部分。两端的H型基座作为整个结构的承重基础，底部设计有多个方形镂空槽，一方面可减少打印耗材用量、缩短打印时长，另一方面可通过镂空槽实现配重调整，或是穿入扎带、螺丝将基座固定在工作台面、设备型材框架上，避免大重量线轴转动时带动支架移位。基座上部的卡位槽采用等宽开口设计，可直接卡入支撑卡位件的连接端，拼接公差控制在0.2mm以内，既保证拼接后无明显晃量，又无需胶水粘接即可实现稳定组合，后续如果出现部件磨损，可单独打印损坏部分替换，无需整体重做。

中部的支撑卡位件为对称式结构，单个卡位件上部带有圆弧凸起卡位，可托住线轴内孔边缘，让线轴与支架之间形成线接触而非面接触，大幅降低线轴转动时的摩擦阻力，送丝过程中线轴可跟随送丝轮的拉力顺畅转动，不会出现过度拉扯导致的耗材形变。卡位件下部设计有定位卡槽，可根据常用线轴的宽度，灵活调整相邻卡位件之间的间距，既可以单组卡位件承载单卷耗材，也可以多组并排布置，同时承载2-4卷不同颜色、不同材质的耗材，满足多色打印、多材料切换的使用需求。卡位件侧面预留有线材导向槽，可将耗材从线轴引出后顺着导向槽送入设备送丝机构，避免线材下垂缠绕到线轴下方、或是与相邻线材发生勾挂。

设计过程中充分考虑了桌面场景的安装边界，整套支架单组承载1kg耗材时，整体横向占用空间不超过200mm，纵向深度不超过120mm，基座高度控制在80mm，不会遮挡设备操作界面，也不会占用过多工作台面空间。如果是放置在设备顶部使用，可通过基座的镂空槽穿入M4螺丝与设备顶部的铝型材槽位固定，适配2020、3030等常见规格的铝型材框架；如果是桌面独立放置，可在基座底部粘贴防滑硅胶垫，进一步提升稳定性。所有部件的壁厚均设置为2.5mm，填充率20%即可满足承重需求，单个部件打印时长不超过40分钟，普通PLA耗材即可打印制作，无需使用高强度工程塑料，大幅降低制作成本。

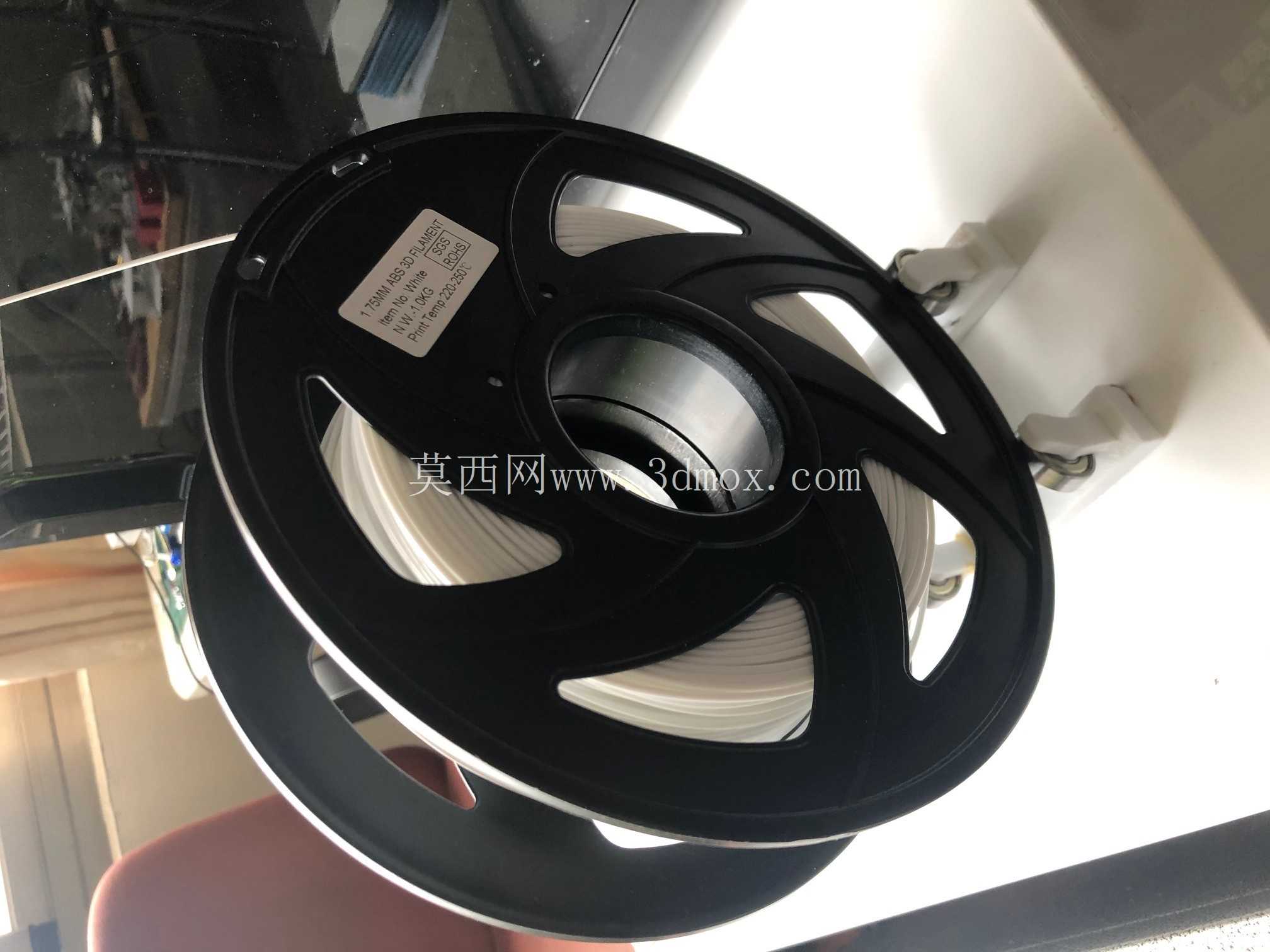

实际使用场景中，这套支架不仅可用于桌面3D打印设备的耗材承载，也可用于线材加工、电子焊接等工位的小卷焊锡丝、细导线线轴放置，通过调整卡位件的间距，可适配内孔直径20mm至80mm的各类卷状线材。结构上没有复杂的曲面造型，所有棱角均做了R2的圆角处理，避免打印过程中出现应力集中导致部件开裂，同时也避免安装使用时划伤手部。卡位件的圆弧凸起部分做了15度的倾斜角，线轴放置后会自然向卡位件中部靠拢，不会在转动过程中向两侧滑脱，即使是快速送丝、回抽动作下，线轴也能保持稳定转动，不会出现跳脱、卡滞的情况。针对长时间使用可能出现的磨损问题，卡位件与线轴接触的圆弧面设计为可替换结构，磨损后仅需重新打印该接触块即可，无需更换整个卡位件，进一步降低后期维护成本。
