ElegooNeptun4Pro挤出机适配曼达里结构件

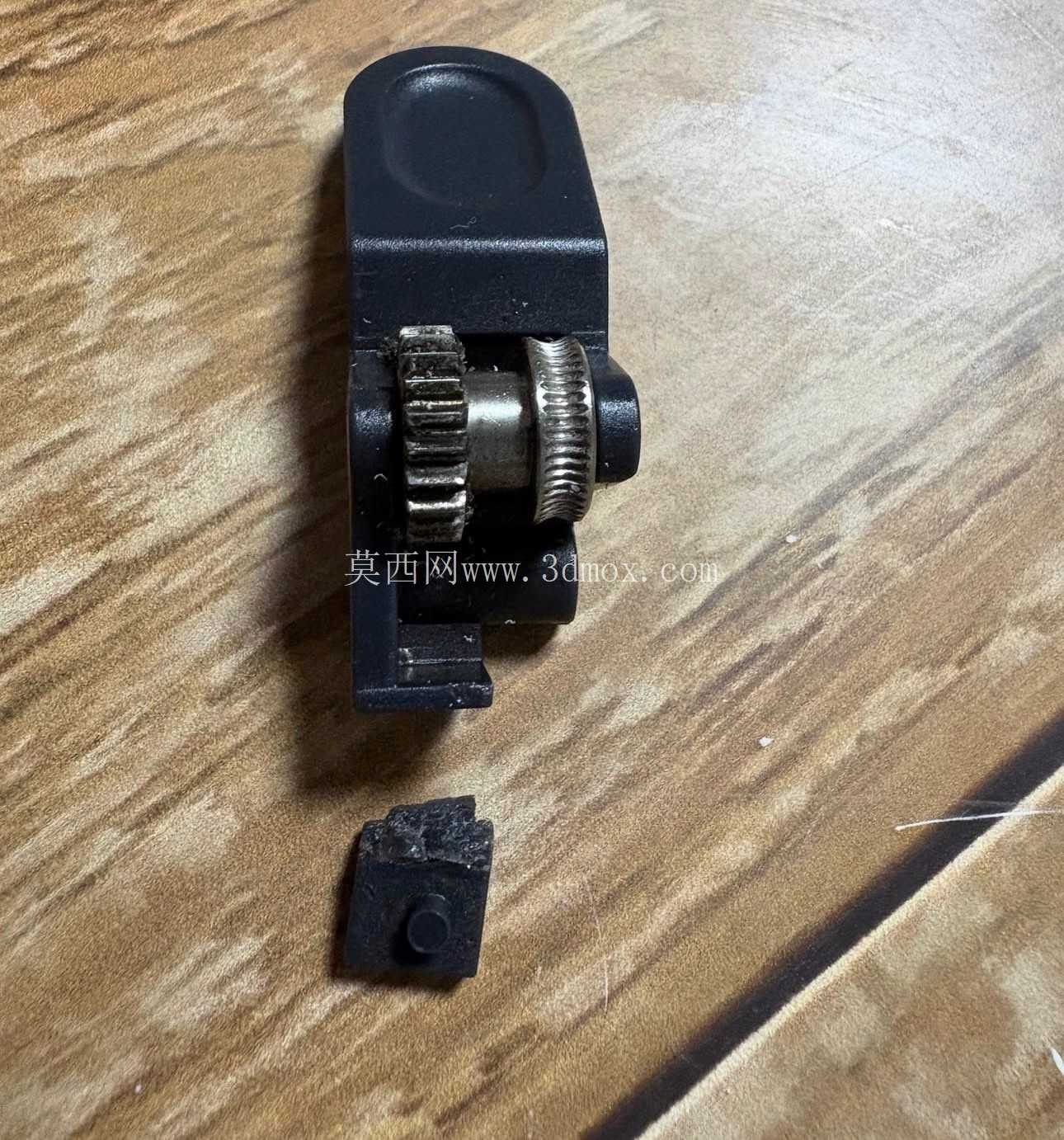

桌面级FDM3D打印设备的送料挤出环节，是决定耗材输送稳定性、打印成型精度的核心功能段，这款适配Elegoo Neptun 4Pro机型的曼达里结构件，正是针对挤出段耗材导向、压合定位需求开发的专用承载部件。从实际装机场景来看，该部件安装在挤出机电机与送料齿轮组的衔接位置，需要同时承担耗材导入导向、送料轮压合限位、挤出段散热风道衔接三个核心功能，日常打印作业中，PLA、ABS、PETG等不同材质的耗材从料架导出后，会先经过该部件的导向槽进入送料轮啮合区，结构上的限位凸台可以避免耗材在送料过程中出现偏移、跳齿问题，尤其是在高速打印工况下，送料速度最高可达180mm/s时，该结构的导向弧度设计可以减少耗材行进阻力，避免耗材因弯折角度过大出现断料、送料打滑的问题。

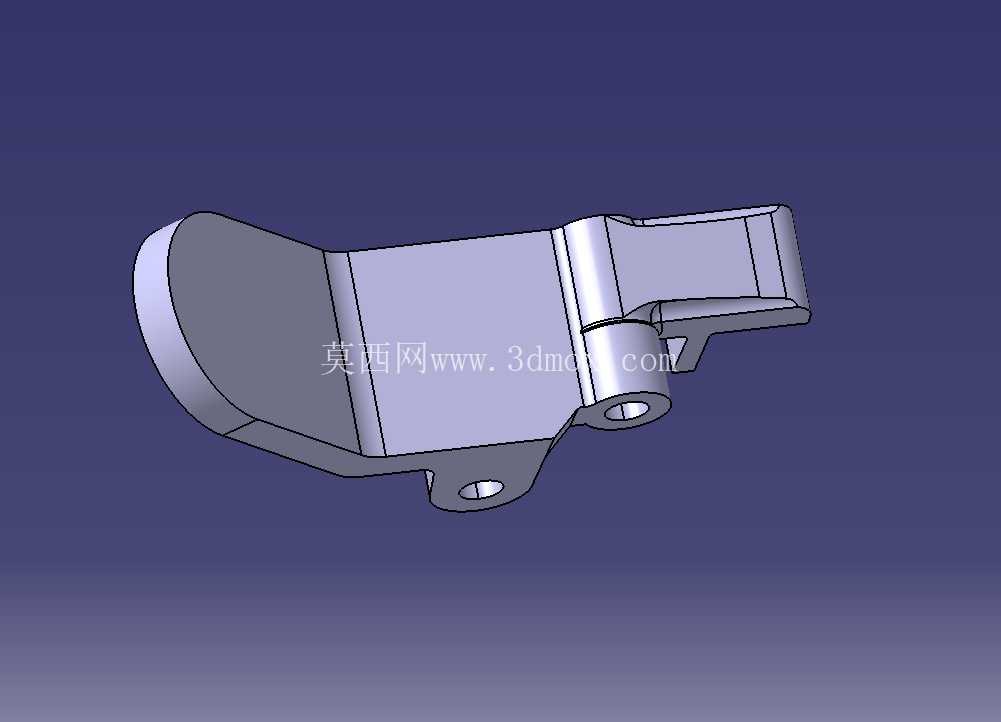

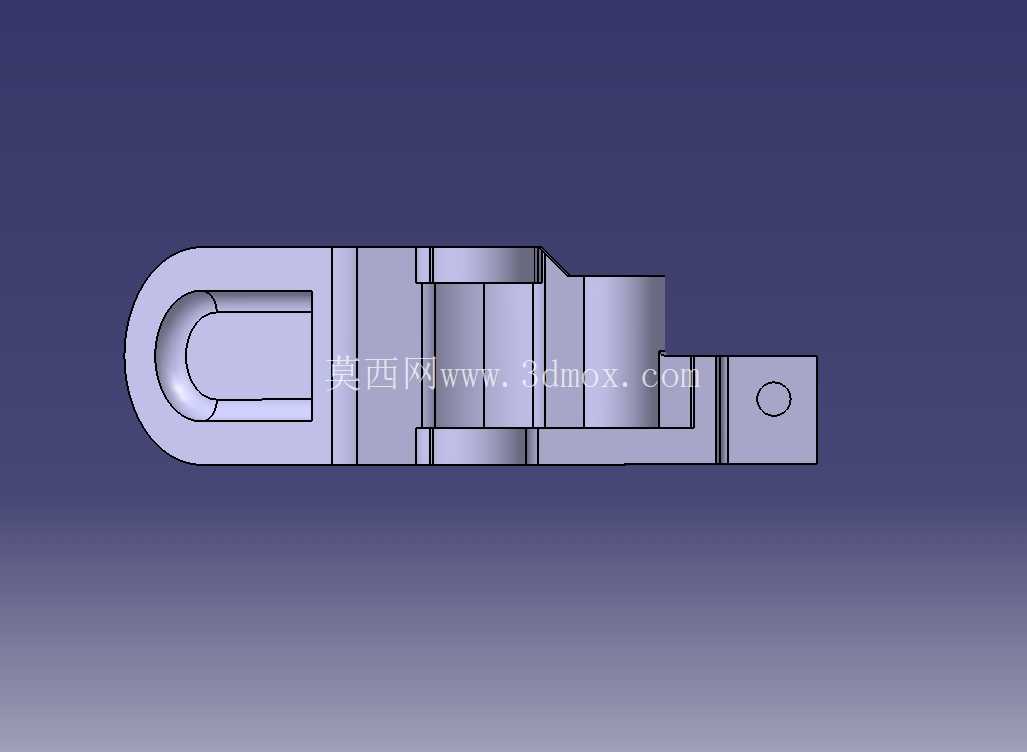

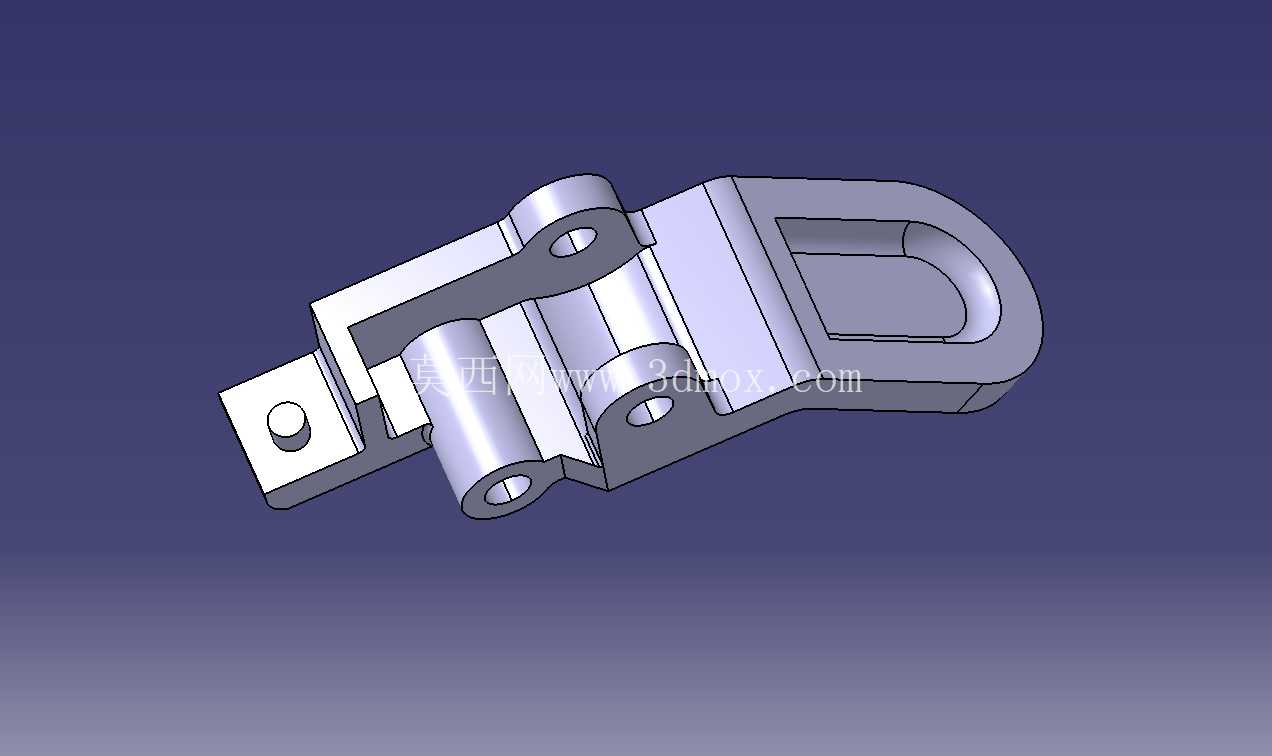

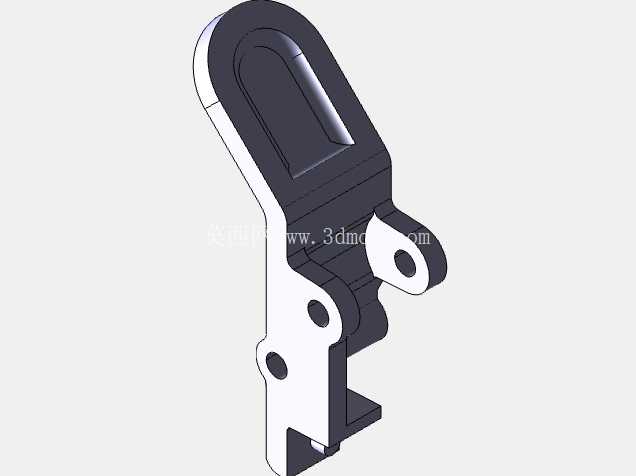

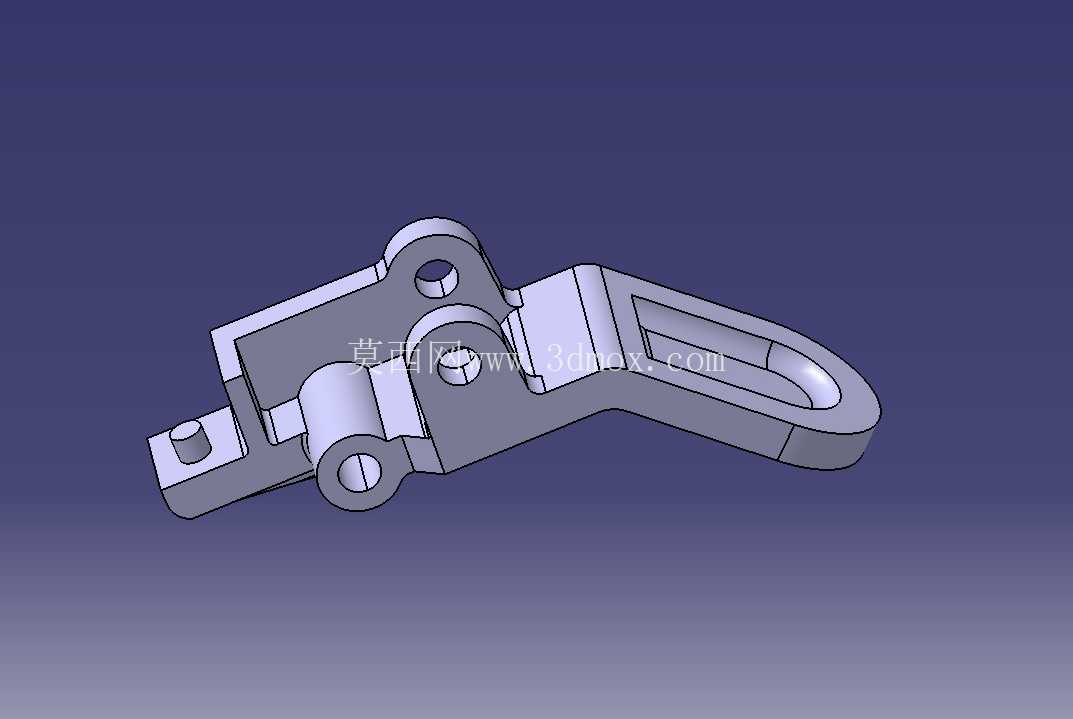

从设计思路层面拆解，这款结构件没有采用通用挤出件的对称式布局，而是结合Neptun 4Pro机型挤出机的安装空间做了非对称的轮廓优化，部件上的三个安装孔位完全匹配原厂挤出机支架的螺柱位置，安装时不需要对原有设备做任何打孔、打磨改造，直接替换原有同位置的塑料件即可完成装配，安装边界上，部件整体厚度控制在8mm以内，装配后不会和挤出端的散热块、喉管固定座产生运动干涉，即使后续加装挤出端硅胶保温套，也不会出现空间冲突。部件上的凸起轴位是专门为送料压臂预留的铰接支点，压合间隙控制在0.4mm，刚好适配1.75mm直径的标准FDM耗材，压合面做了细微的防滑纹理处理，配合送料齿轮的齿形咬合，可以在长时间连续打印过程中保持稳定的送料压力，不会因为耗材直径的细微公差出现送料不足、挤出量波动的问题。

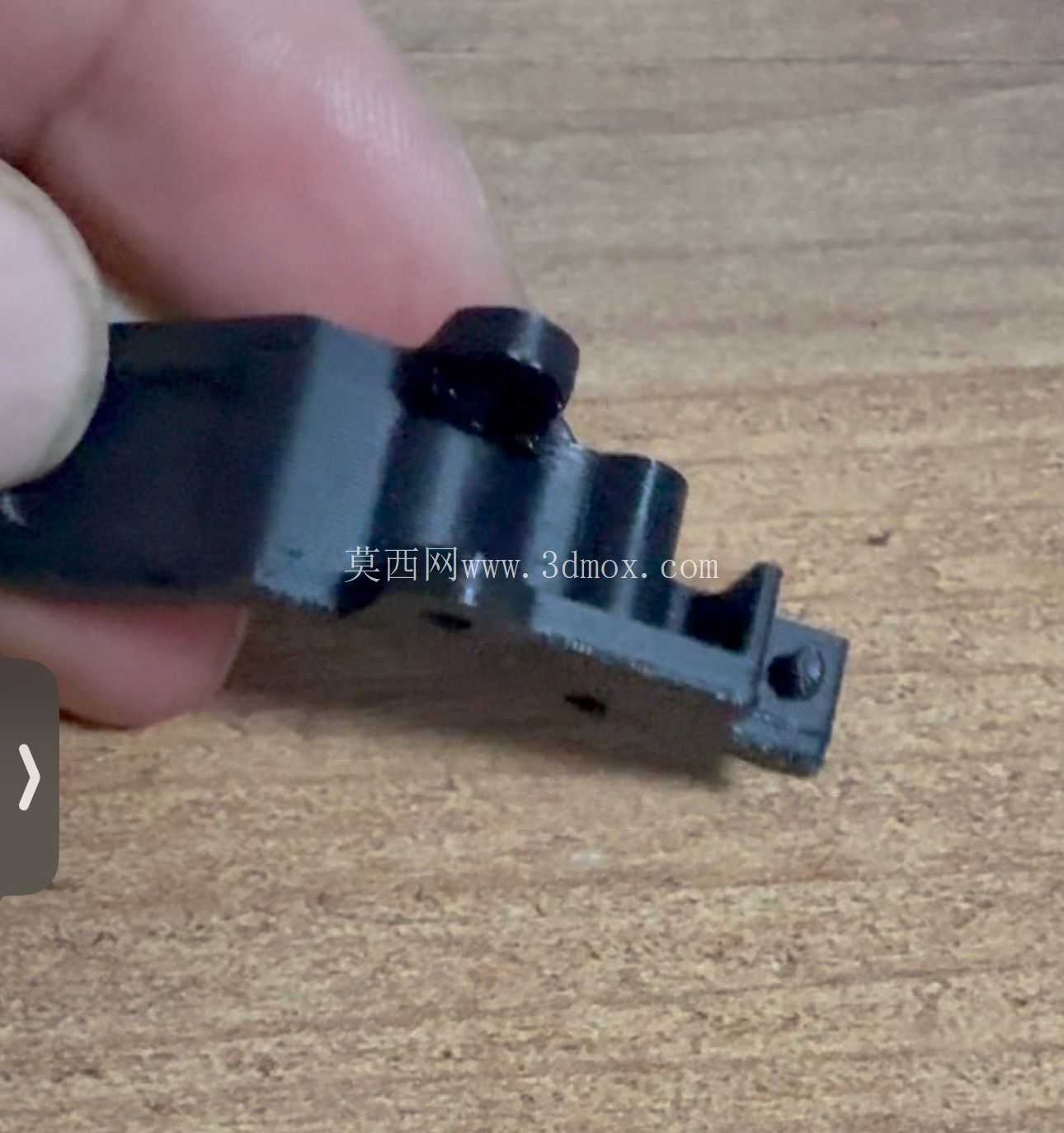

在实际使用场景中，这类挤出结构件最容易出现的问题是长期受送料压力、设备工作温度影响出现形变，导致送料精度下降，这款结构件的壁厚设计做了针对性加强，在导向槽的受力侧壁位置，壁厚从常规的1.5mm提升到2.5mm，同时在铰接轴位的根部做了三角加强筋处理，既不会额外增加过多的部件重量，避免挤出机运动负载增大影响打印头移动精度，又能提升部件的结构强度，减少长期使用后的形变量。部件末端的定位卡槽是和挤出喉管的导入端做配合的，卡槽的同轴度公差控制在0.1mm以内，可以保证耗材进入喉管时不会出现偏磨，减少喉管内壁的磨损，同时也能降低耗材在喉管入口处的阻力，避免耗材在低温段出现膨胀堵头的问题。

从设备适配的角度来看，这款结构件专门针对Neptun 4Pro机型的近程挤出布局做了优化，近程挤出的送料路径短，对挤出端部件的安装精度要求更高，部件的整体重量控制在12g以内，不会增加X轴运动模组的负载，在打印头高速往复移动的过程中，不会因为部件惯性导致打印振纹加重。结构上预留的散热缺口，可以让挤出端散热风扇的气流直接吹到耗材导入位置，在打印ABS这类需要较高挤出温度的耗材时，可以降低耗材在进入喉管前的软化概率，减少堵头故障的发生概率。对于日常做设备维护、配件替换的用户来说，这款结构件的安装逻辑和原厂部件完全一致，不需要调整原有送料轮的间隙参数，替换后可以直接沿用之前的送料步进电机电流参数，不需要重新做设备调试，就能恢复稳定的送料性能。
