Cameo5裁切设备专用3D打印笔架

桌面级裁切设备在文创打样、广告字制作、手工DIY工作室的日常使用中，常需要搭配绘图笔完成轮廓标记、辅助线绘制等工序，常规的笔具放置要么随意摆放在设备旁容易滚落磕碰，要么采用通用笔架无法匹配设备刀槽的安装定位，导致换笔时需要反复对位，影响作业效率。这款适配Cameo5设备第二个刀槽的笔架，正是针对这类实际作业痛点设计的配套功能件，依托3D打印工艺的小批量定制优势，不需要开模就能精准匹配设备的安装接口，解决了通用配件适配性差的问题。

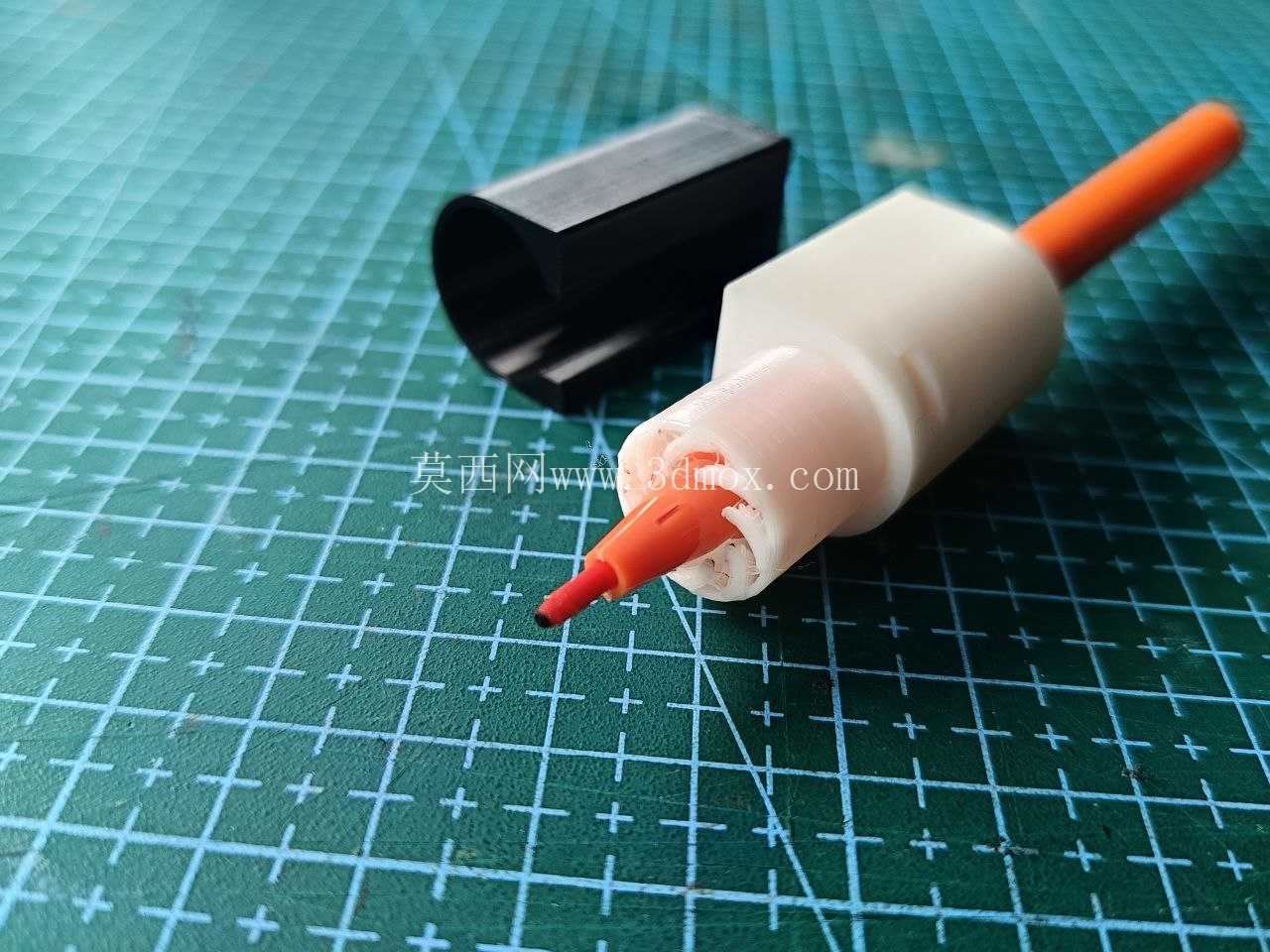

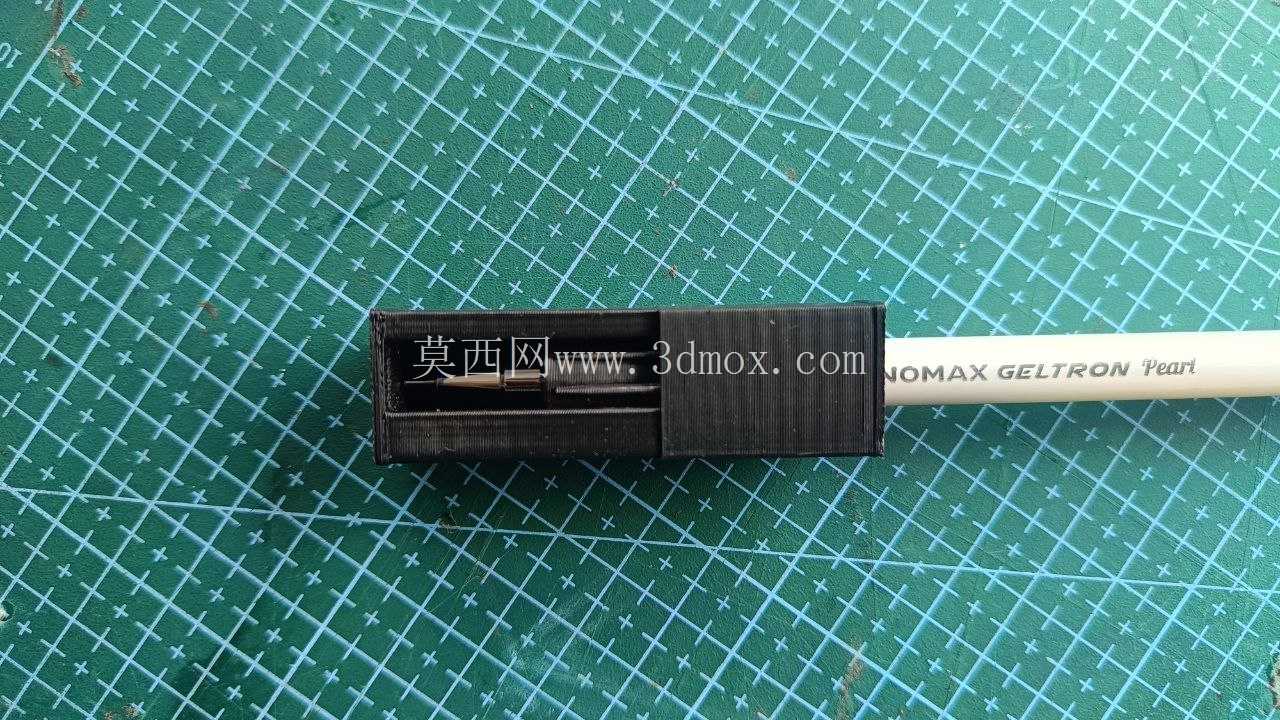

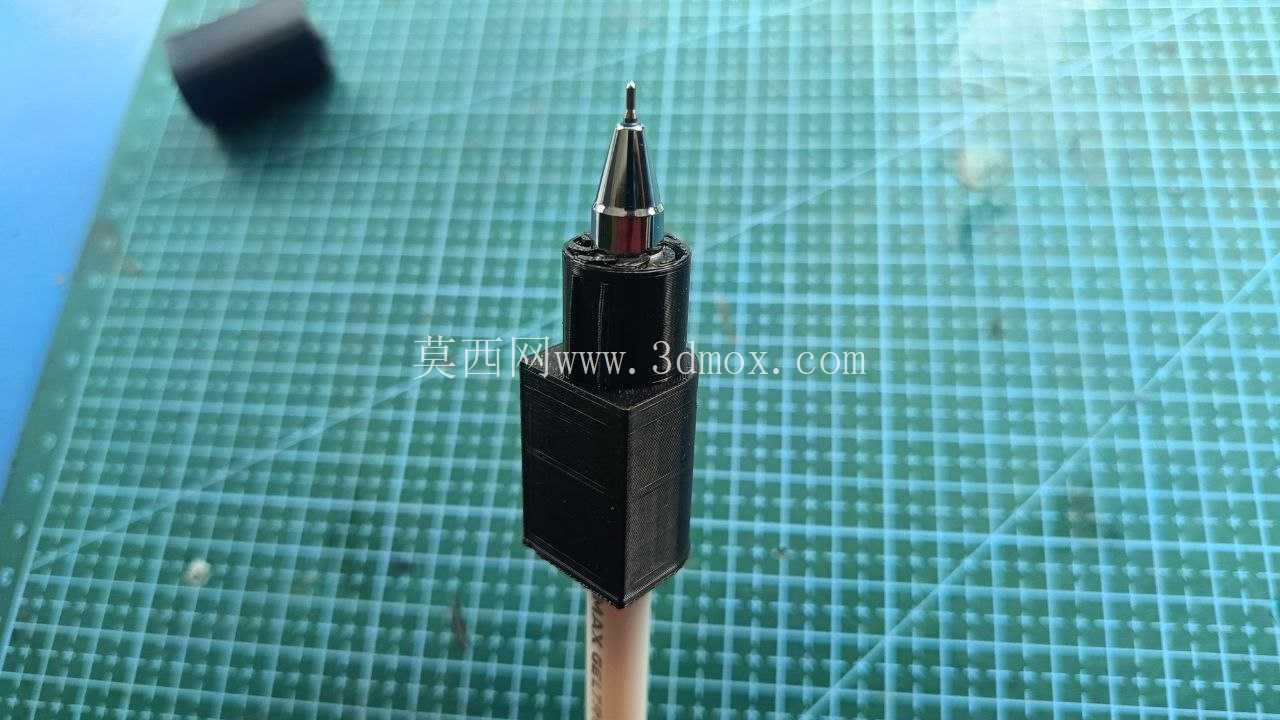

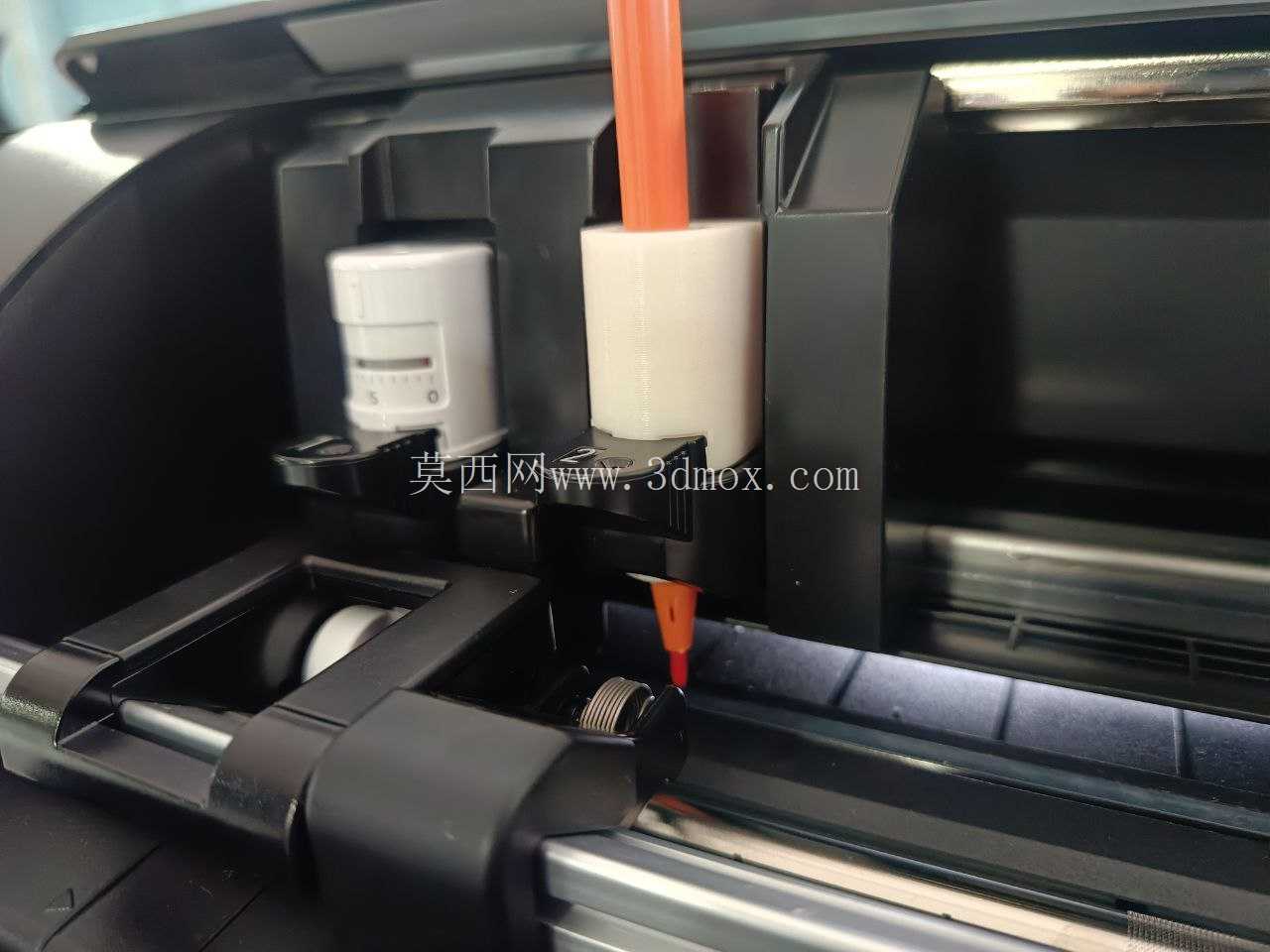

从实际安装边界来看，这款笔架完全贴合Cameo5刀架第二个刀槽的卡位尺寸，安装时不需要对原有设备做任何打孔、打磨改造，直接顺着刀槽的导向结构推入即可卡紧固定，不会出现使用过程中松动偏移的问题。笔架的容纳腔做了三种标准笔径的适配规格，覆盖了日常使用的油性记号笔、水性绘图笔、细头勾线笔的常见直径，不需要额外加装衬套就能直接把笔放入架体，笔身插入后底部的出笔位置刚好对齐设备原有刀头的作业高度，不会出现笔尖过高无法触达介质、或者过低刮伤纸面的问题。

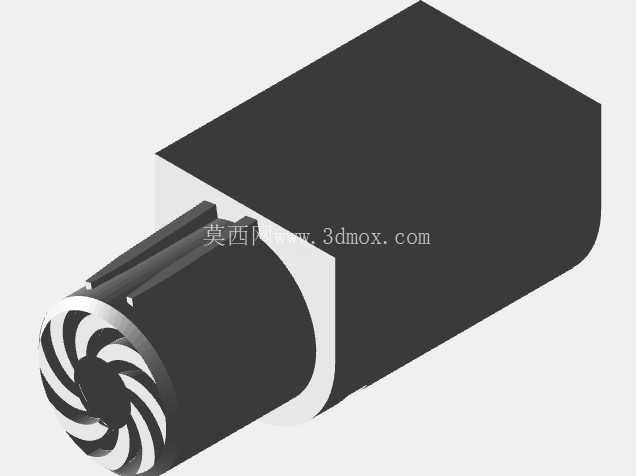

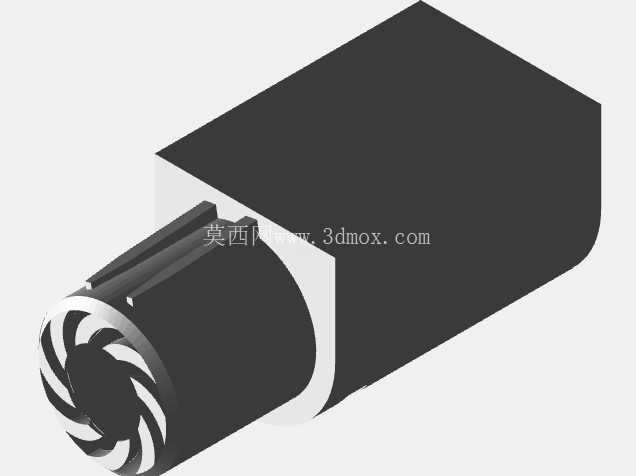

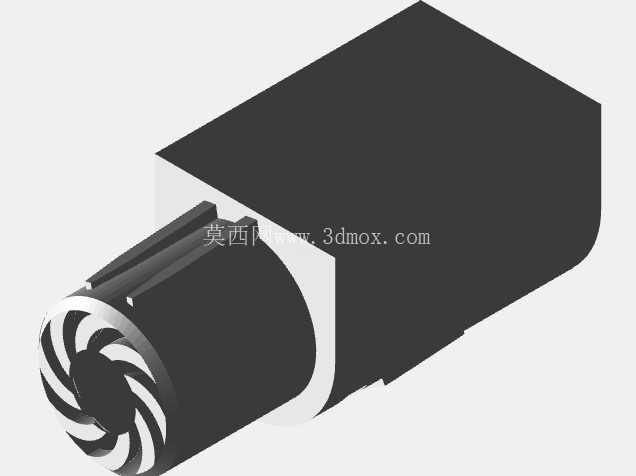

设计过程中优先考虑了作业时的稳定性，架体和刀槽接触的卡位面做了0.2mm的过盈配合量，既保证安装时能顺畅推入，又能在设备高速横向移动时不会出现笔架晃动、笔迹偏移的情况。笔架的上部做了敞口式的取放结构，换笔时不需要拆卸整个架体，直接拔出旧笔插入新笔即可，单支笔的更换时间不超过两秒，能适配连续作业时快速切换不同颜色、不同粗细笔具的需求。架体的壁厚设置为2mm，采用常规PLA耗材打印就能满足日常使用的强度要求，不会因为反复插拔笔具出现架体开裂、卡位变形的问题。

从实际应用场景来看，这款笔架能覆盖几类高频作业需求：在做不干胶标签模切前，可以装入细头勾线笔先在材料表面打印定位框，方便后续核对模切位置是否偏移；在做热转印加工前，可以装入记号笔在转印纸边缘绘制对位标记，避免转印时图案错位；在手工纸艺创作时，可以装入不同颜色的绘图笔配合设备的裁切路径，一次性完成绘图加裁切的工序，不需要二次装夹材料，大幅提升小批量定制订单的加工效率。

考虑到部分用户有自定义笔径的需求，设计时预留了参数调整空间，如果需要适配特殊直径的笔具，可以直接调整容纳腔的内径尺寸，不需要改动和刀槽配合的卡位结构，就能快速衍生出适配不同笔型的版本，不会因为局部尺寸调整影响整体的安装精度。架体底部做了和刀头一致的避让缺口，在笔架移动到设备两端的极限位置时，不会和设备的机身框架、压纸轮结构发生碰撞，完全匹配设备原有的行程范围，不需要调整设备的原点参数就能直接使用。

日常使用时，笔架的维护成本极低，因为采用一体化3D打印成型，没有拼接缝隙，沾染墨水、胶渍后直接用酒精擦拭就能清理干净，不会出现污渍残留卡滞笔身的问题。和市面上售卖的第三方通用笔架相比，这款专门针对第二个刀槽设计的结构，不会占用设备原有的裁切刀位，安装笔架的同时依然可以保留第一个刀槽的裁切刀安装位，不需要在绘图和裁切工序之间反复更换刀头配件，真正实现一次装夹完成多工序作业，对于每天需要处理几十份小批量订单的工作室来说，能减少大量的重复操作时间，降低操作失误的概率。
