可调自定心三爪夹持工装结构设计

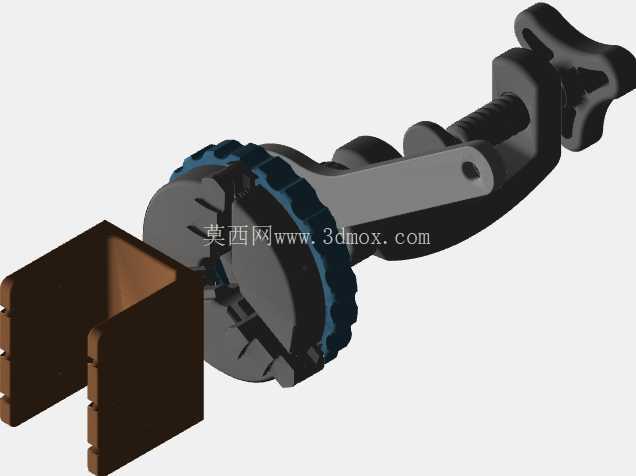

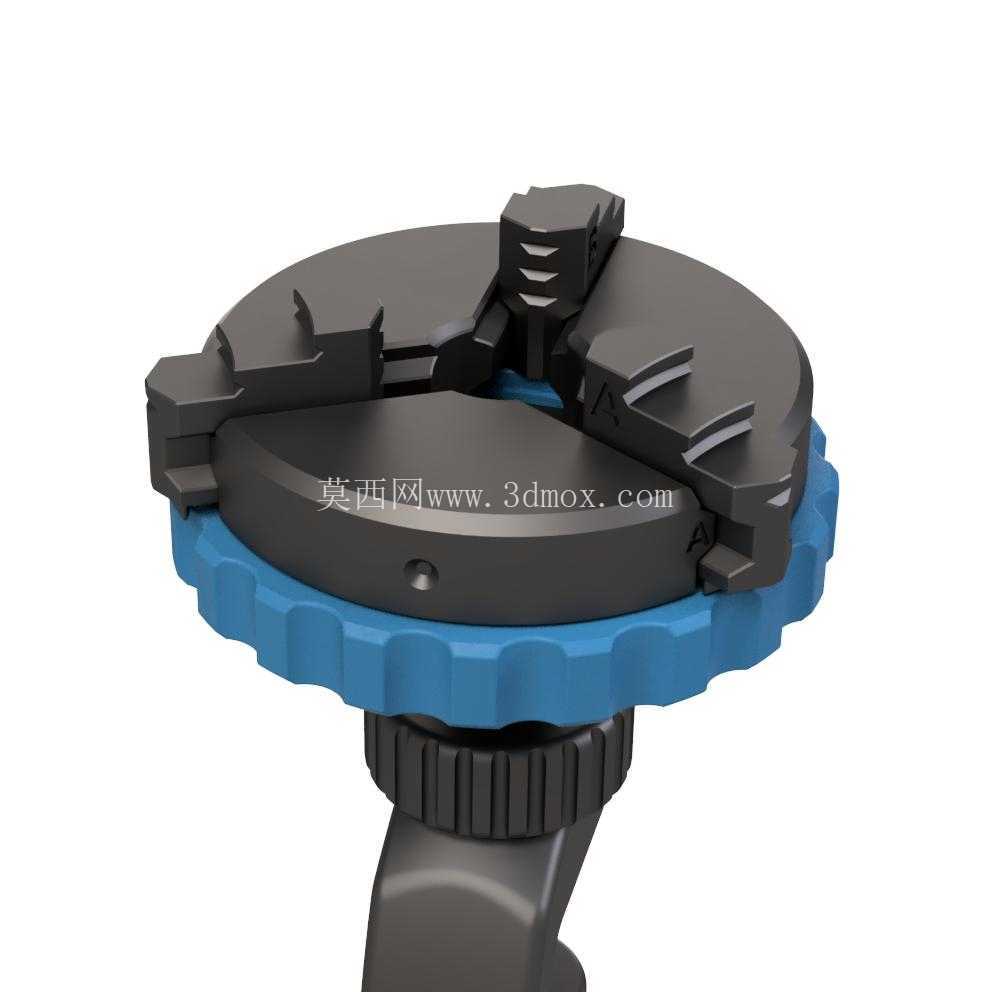

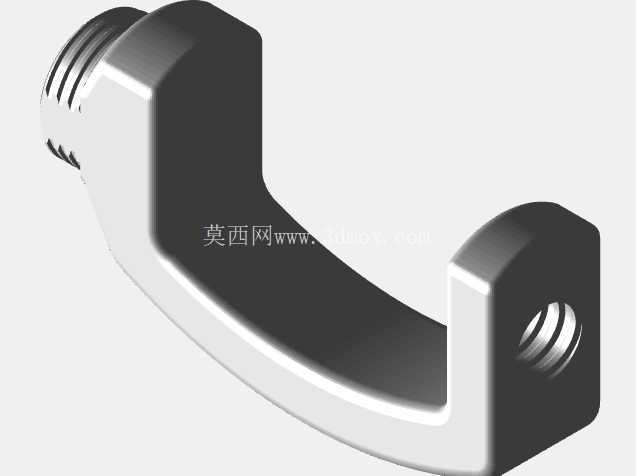

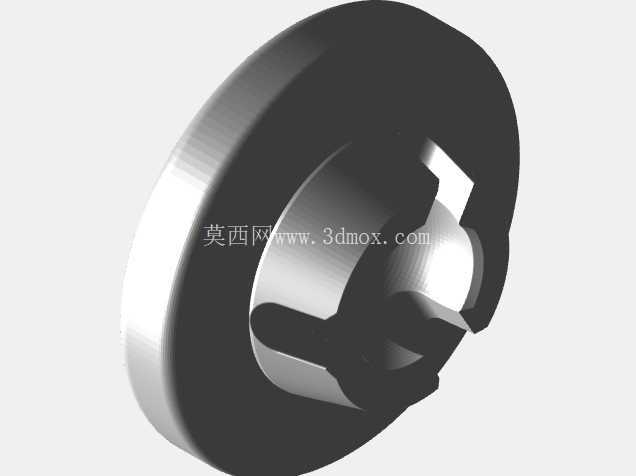

这款可调自定心三爪夹持结构，核心面向小批量多品类零件的精密装夹场景，在机加工工序间周转、小型零件检测定位、3D打印后处理装夹、精密装配工位辅助定位等场景下都能适配。区别于传统固定式卡盘，这款结构的夹爪采用快换式齿形拼接设计，每个夹爪的夹持面可根据待装夹零件的外形更换适配镶块，无需整体拆卸卡盘主体，就能覆盖圆形、方形、异形小零件的夹持需求，夹爪的同步进给通过底部的螺旋盘结构实现，转动外圈的滚花调节轮就能带动三个夹爪同步径向移动，保证夹持过程中零件的中心始终与工装基准轴线重合，省去了反复找正的工序时间。

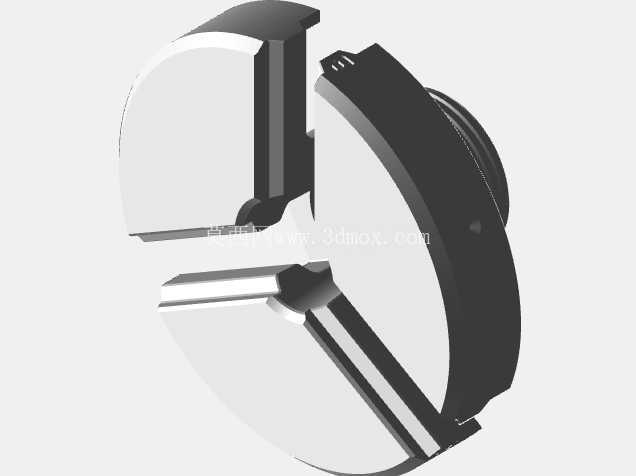

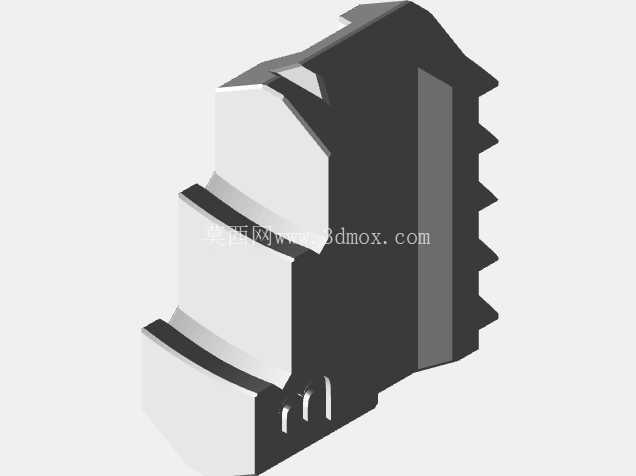

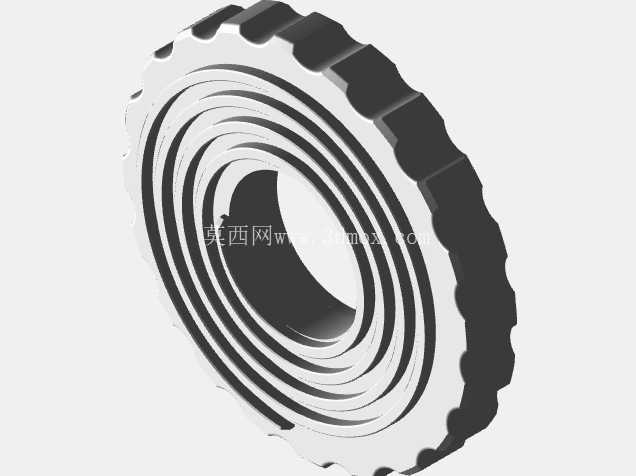

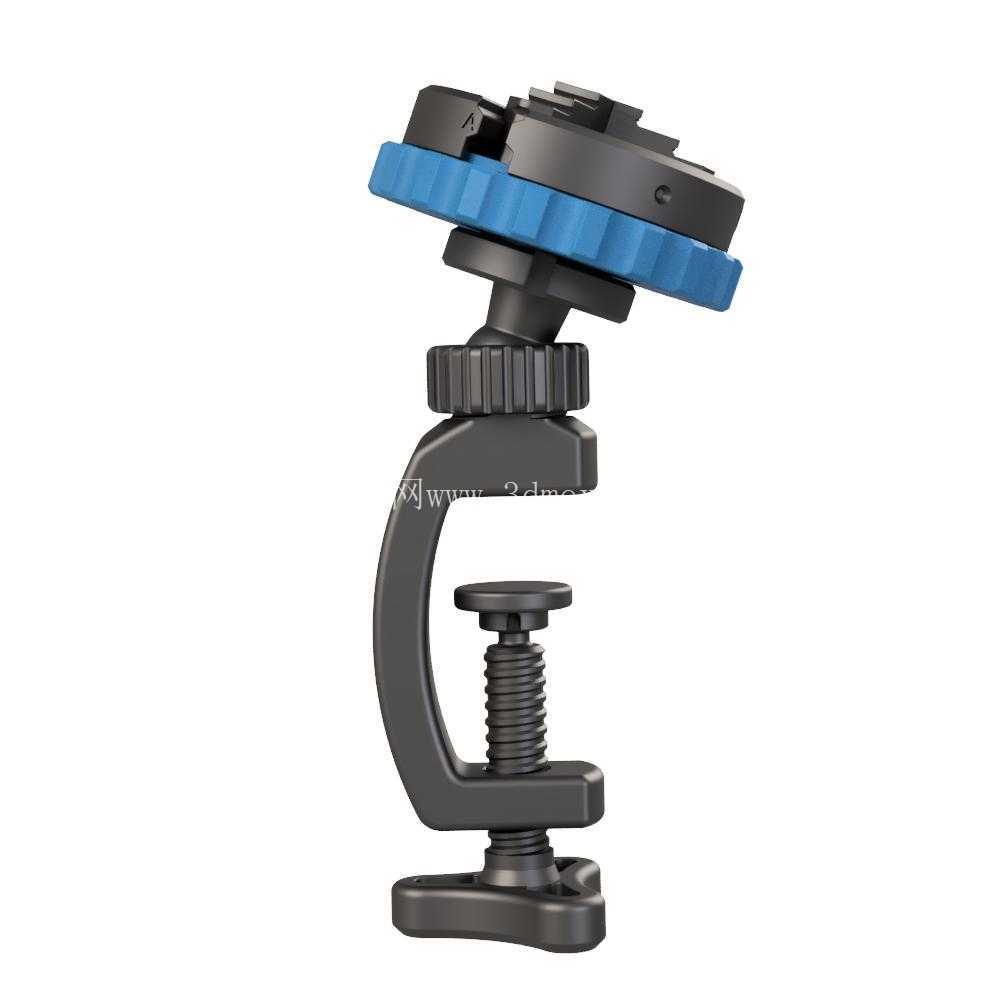

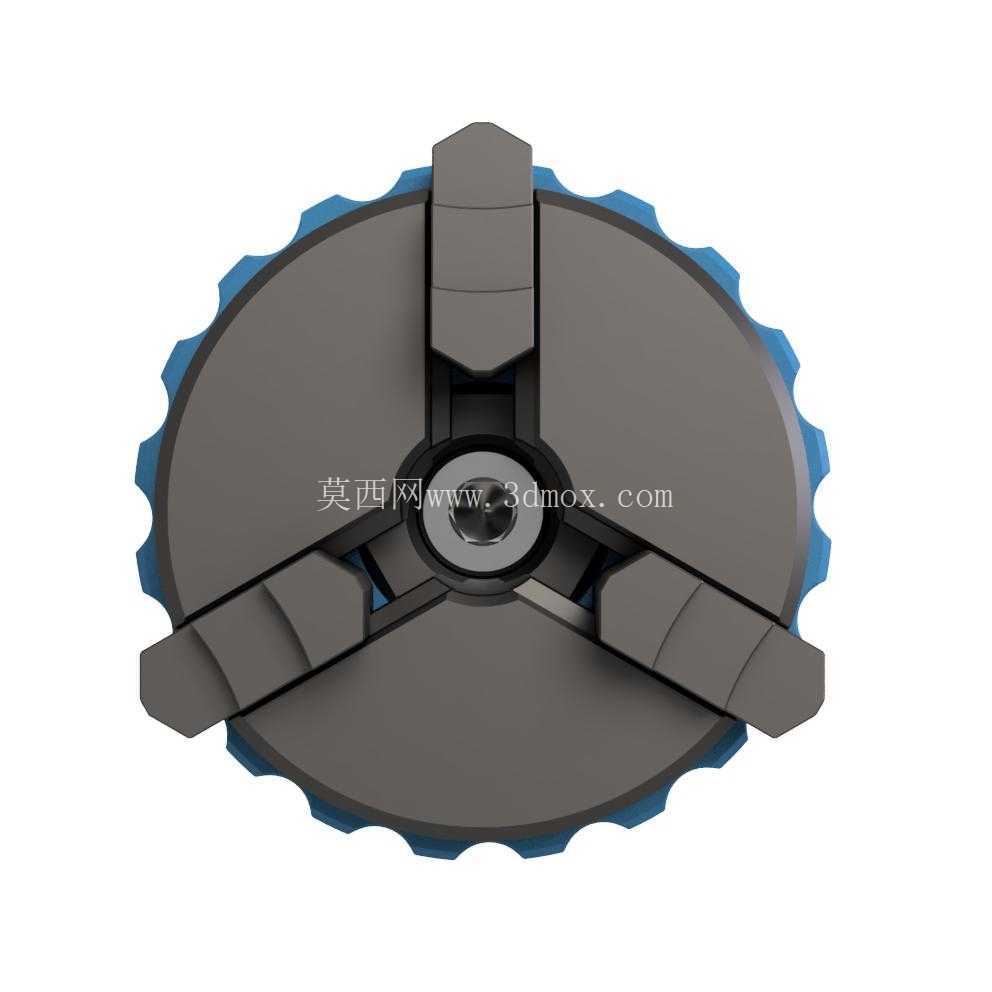

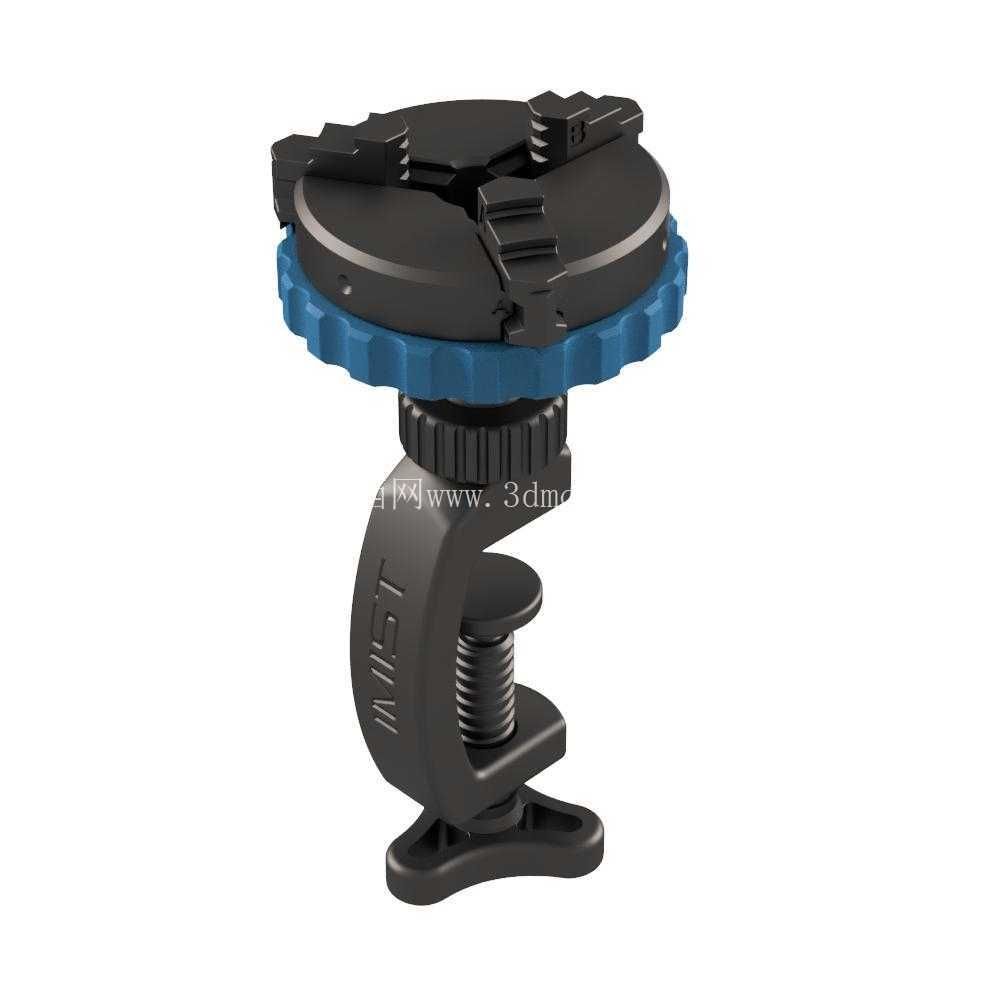

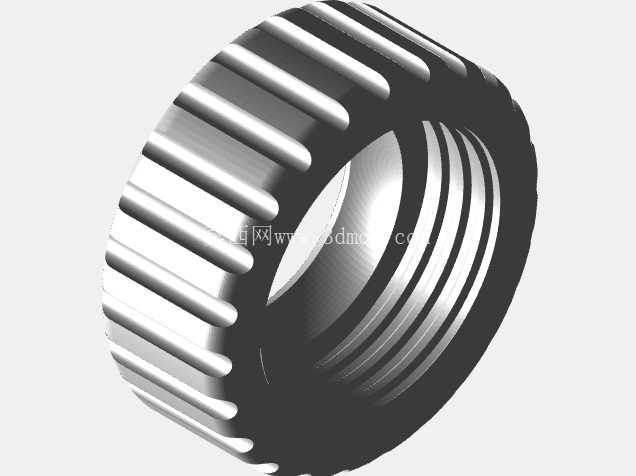

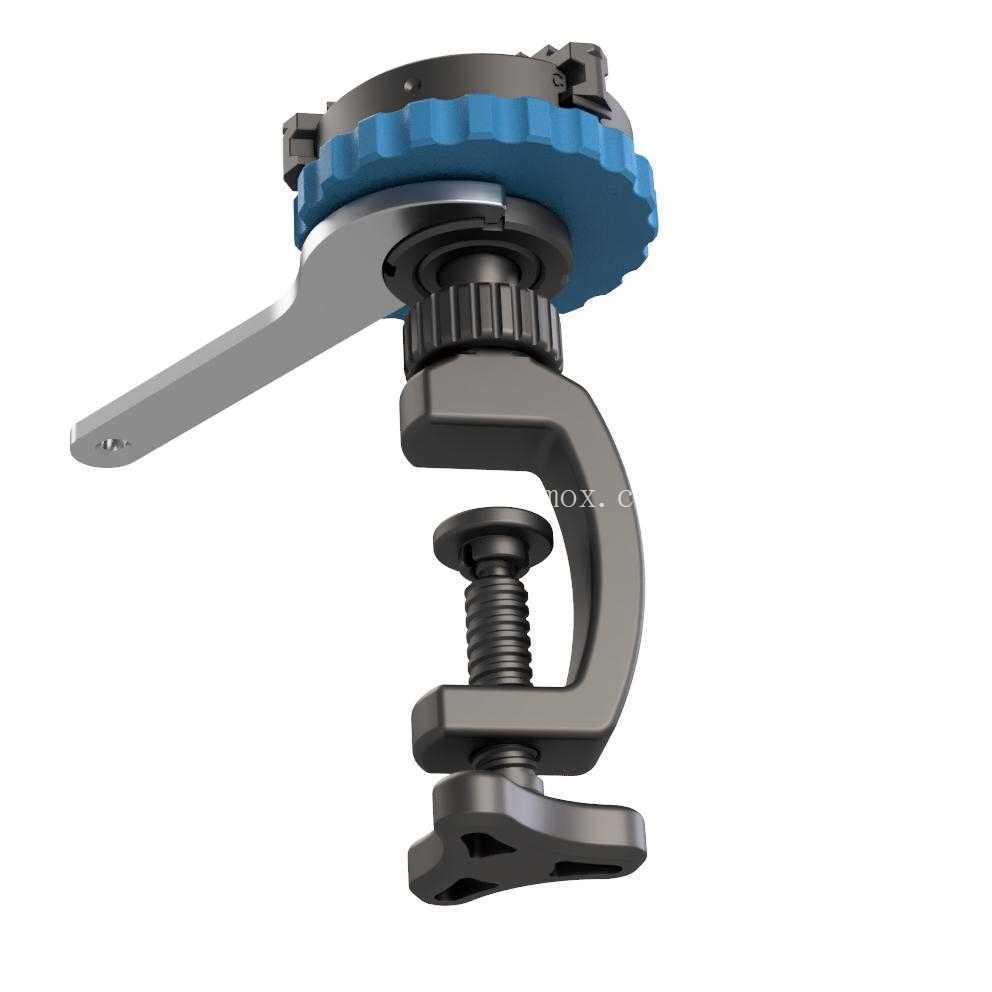

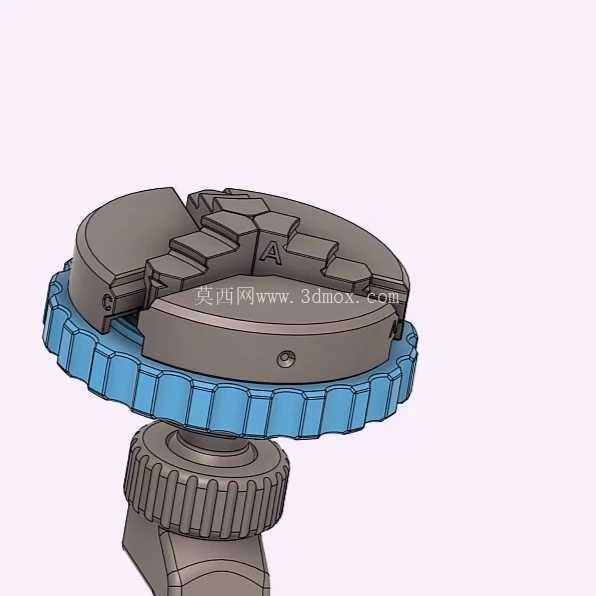

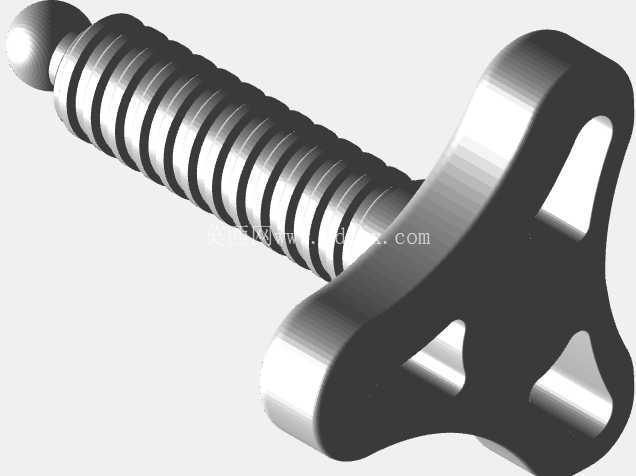

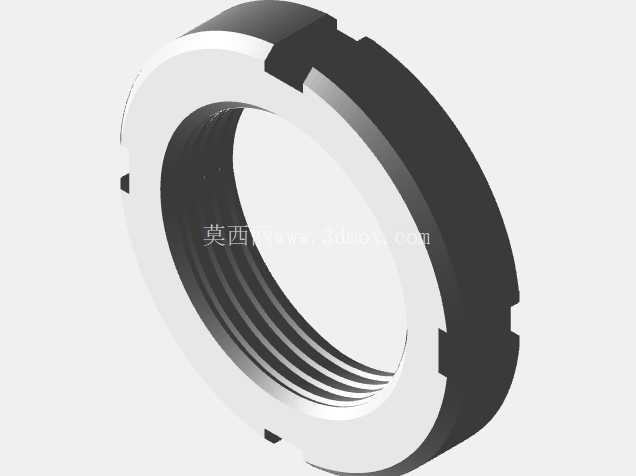

从结构设计逻辑来看，这款工装的主体分为三个功能段：顶部的夹爪夹持段、中部的同步调节段、底部的安装固定段。顶部夹爪的每个滑动副都采用了梯形槽导向结构，导向间隙控制在0.02mm以内，避免夹持过程中夹爪出现偏摆导致零件中心偏移，夹爪上的标识刻印直接做在夹爪本体上，方便操作人员快速识别夹爪的安装方向，减少错装概率。中部的调节轮外圈做了直滚花纹理，滚花的齿距和深度经过适配，徒手操作时不会打滑，同时调节轮的阻尼做了针对性设计，夹持到位后不会因为加工过程中的振动出现松脱，无需额外增加锁紧结构就能保持夹持力稳定。底部的安装段采用标准的螺柱连接结构，可直接适配常见的工作台T型槽、检测平台定位孔、小型台架安装位，安装边界的外径控制在80mm以内，整体高度不超过65mm，不会占用过多的工位空间，在狭小的装配台、小型桌面机床上也能灵活布置。

在实际使用场景中，这款工装的夹持范围覆盖直径5mm到60mm的零件，夹持力可通过调节轮的转动圈数控制，针对薄壁类零件可以微调夹持力避免夹伤零件表面，针对实心金属零件可以加大锁紧力保证铣削、打磨过程中零件不会移位。夹爪的行程设计做了冗余考量，每个夹爪的径向移动行程达到15mm，三个夹爪的同步精度控制在0.03mm以内，装夹后的零件径向跳动量不超过0.05mm，能够满足普通铣削、钻孔、打磨工序的精度要求。结构上所有活动部件都做了耐磨处理，夹爪与导向槽的接触面、螺旋盘与夹爪的啮合面都采用了硬化处理，长期使用后的磨损量控制在微米级，不会因为频繁使用导致定心精度下降。

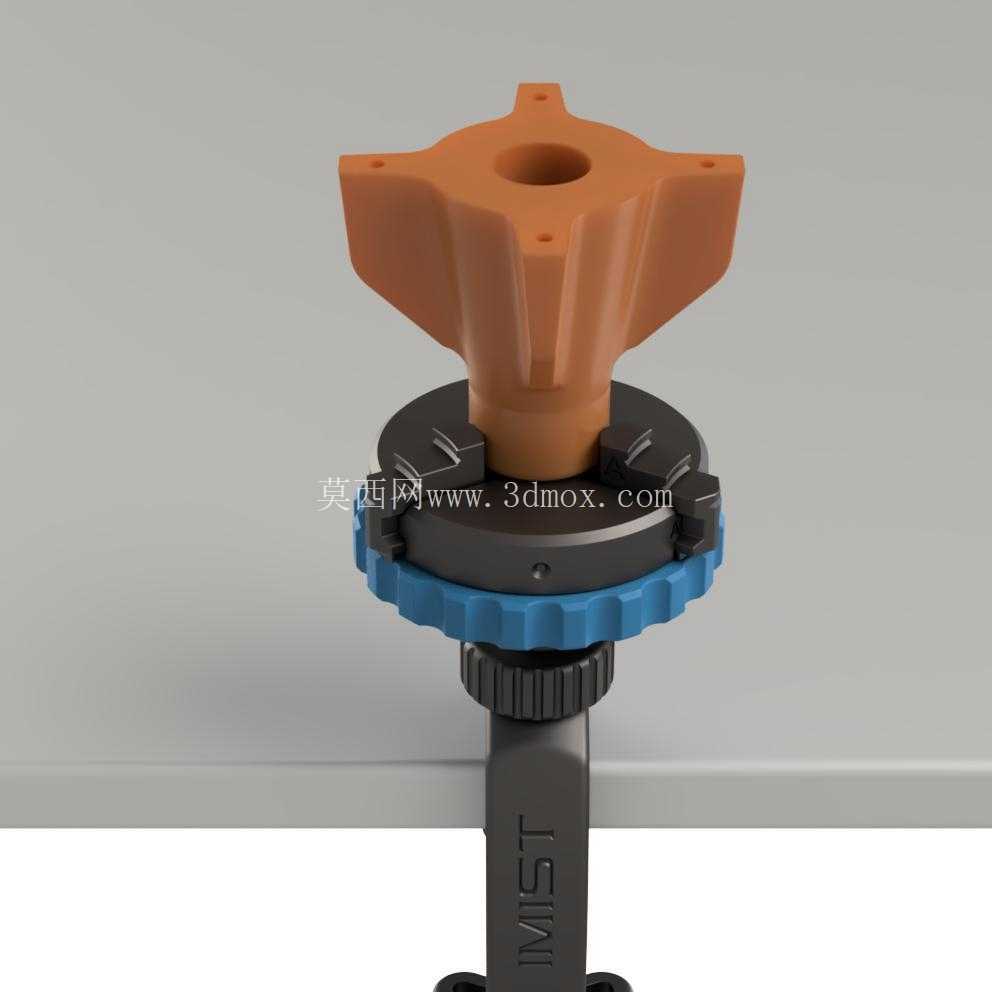

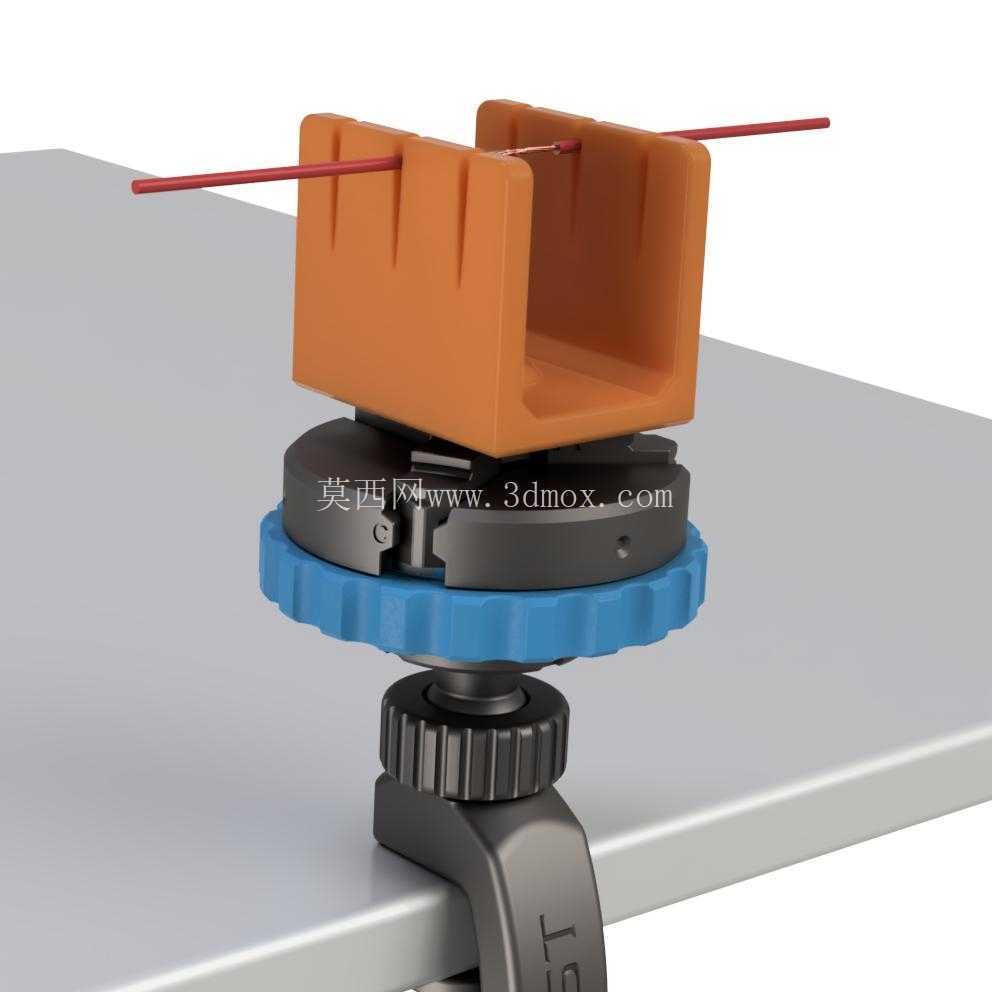

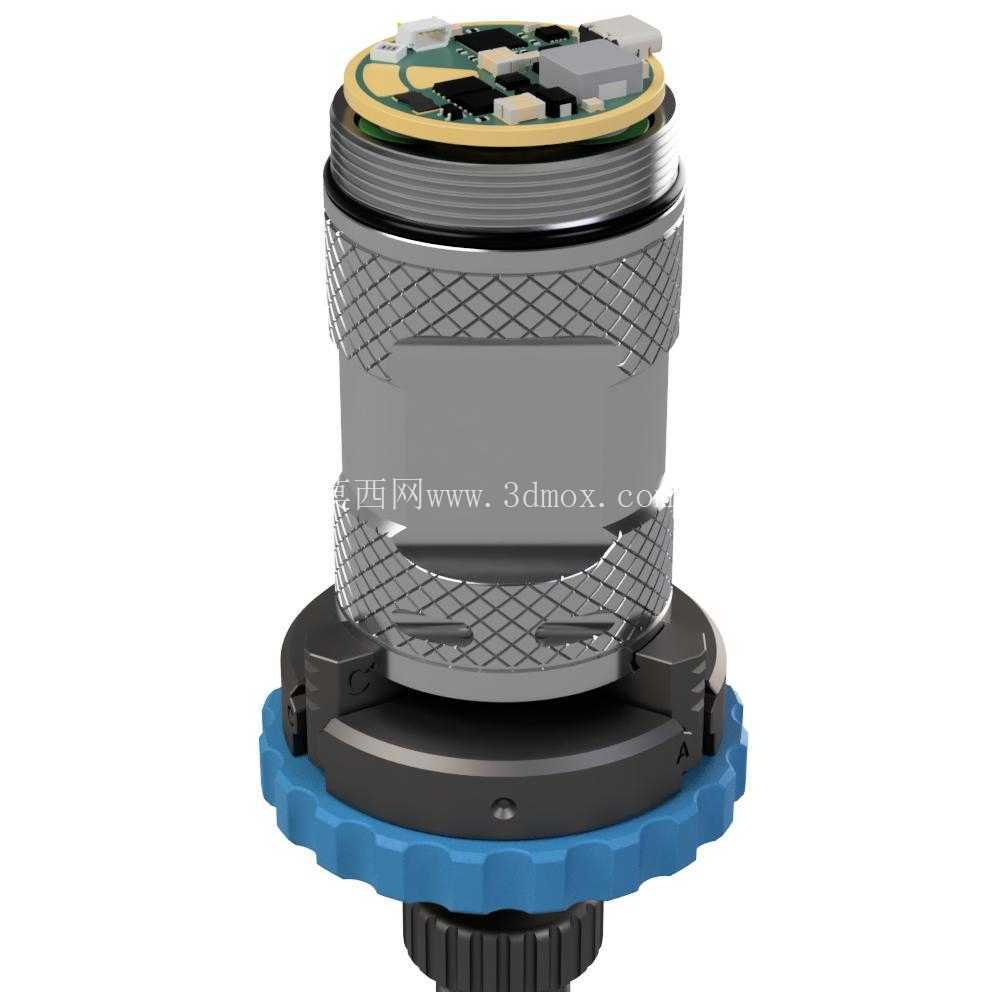

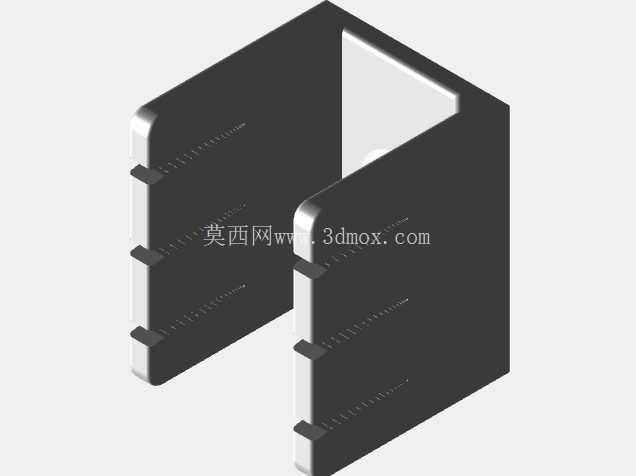

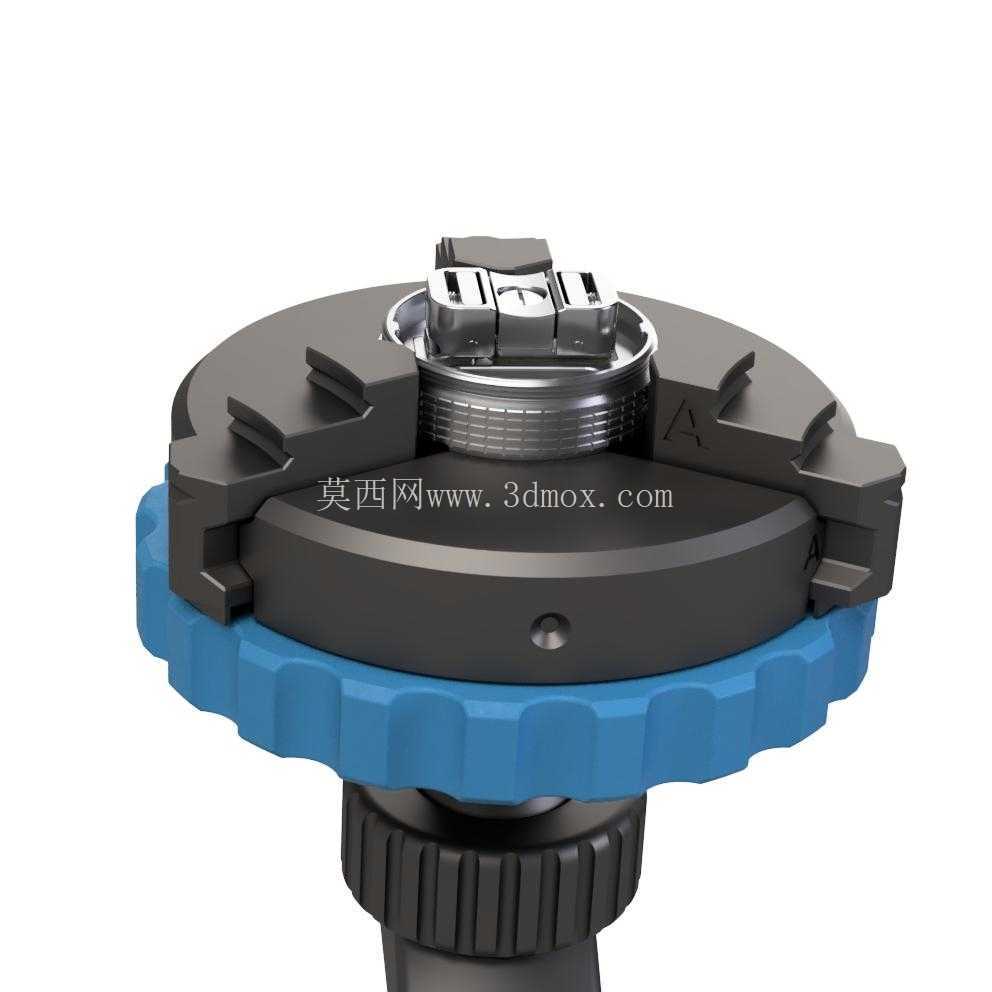

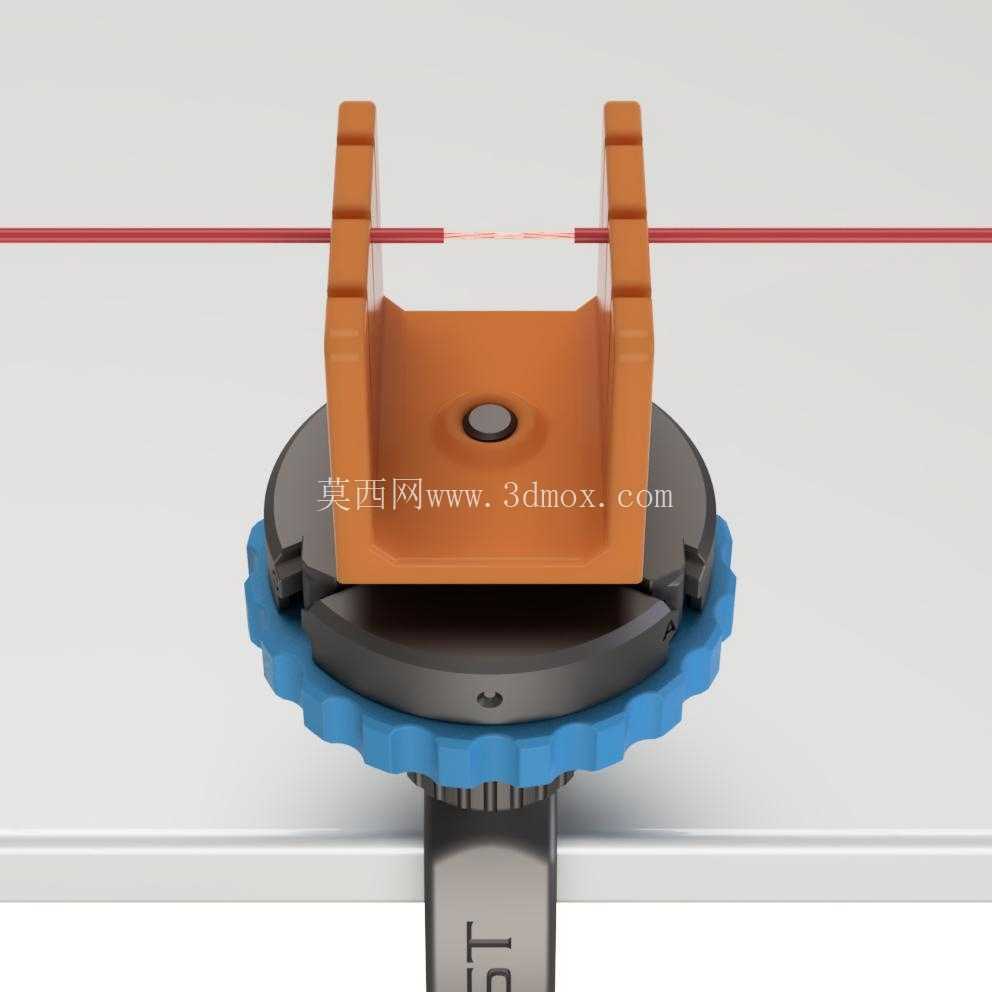

不同于大型机床卡盘的厚重结构，这款工装整体采用轻量化设计，主体部分采用高强度铝合金加工，啮合受力部位采用合金钢嵌件，整体重量控制在300g左右，操作人员可以单手完成工位转移和安装，在多工位切换的柔性生产线上，能够大幅减少工装更换的辅助时间。夹爪的快换结构采用卡扣式设计，更换不同夹持面的夹爪镶块只需要按压卡扣就能完成拆卸，无需使用额外工具，针对不同批次的异形零件，只需要更换对应镶块就能快速切换装夹方案，不需要重新制作整套工装，能够有效降低小批量生产的工装成本。在检测工位使用时，这款工装的自定心特性可以让零件快速对准检测仪器的轴线，减少三坐标测量、影像仪检测过程中的找正时间，提升检测效率；在3D打印后处理工序中，这款工装可以稳定夹持打印完成的小型零件，方便操作人员进行支撑去除、表面打磨等操作，避免手持零件导致的打磨精度不稳定问题；在精密装配工位，工装可以保持零件的固定姿态，方便操作人员进行小零件的压装、螺丝锁付等操作，提升装配一致性。

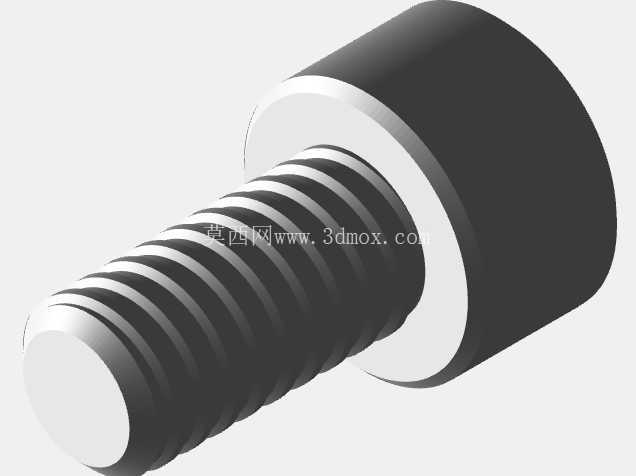

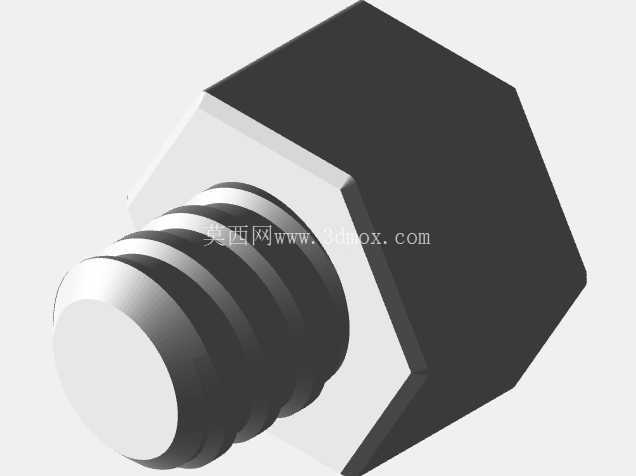

结构设计过程中，针对活动部件的防尘做了针对性处理，调节轮与主体之间的缝隙采用迷宫式密封结构，加工过程中产生的金属碎屑、打磨粉尘不会进入内部的螺旋啮合副，长期使用不需要频繁拆解清理，降低了维护成本。底部的安装螺柱采用标准M8螺纹，适配绝大多数常见的工装固定位，不需要额外制作转换连接件，拿到工位就能直接安装使用。夹爪的夹持面做了防滑处理，针对光滑表面的零件，夹持面镶嵌了防滑橡胶垫，针对金属切削加工场景，夹持面可以更换为硬质合金齿面，保证大切削力下零件不会打滑。整个结构的零件数量控制在20个以内，拆解维护不需要专用工具，日常保养只需要定期在活动部位涂抹少量润滑脂就能保持操作顺畅，适合生产现场的长期使用。
