DIY小型三轴数控加工机架结构设计

　　这套DIY数控机架的结构设计，最初是面向个人加工场景、小批量非标零件试制需求开发的，区别于工业级量产机床的厚重铸造机身，它采用型材拼接的框架式结构，在保证刚性满足软金属、塑料、木材等材质切削加工需求的前提下，大幅降低了整体制造成本与组装难度，适合小型工作室、个人创客完成小尺寸零件的铣削、钻孔、雕刻等加工作业。从实际应用场景来看，这类小型数控机架常被放置在桌面级工作空间中，不需要专门的重型设备安装地基，整体外轮廓尺寸控制在桌面设备的合理边界内，横向运动行程覆盖常见小型零件的加工范围，纵向进给行程满足常规板件、块料的走刀需求，垂直方向的主轴安装空间预留了足够的调整余量，既可以适配高速风冷主轴完成雕刻作业，也能更换功率稍大的主轴完成软铝件的轻切削加工。

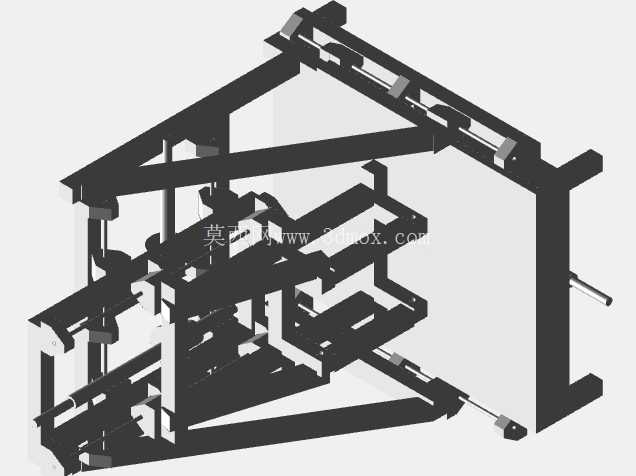

　　设计思路上，框架主体采用双侧立式支撑梁搭配底部横向连接梁的结构，受力路径直接从加工区域通过支撑梁传递到底部安装面，避免了悬臂结构带来的刚性不足问题；X轴传动组件布置在横梁上方，采用双直线导轨搭配滑块的导向结构，保证运动过程中的直线度，减少运动卡顿与反向间隙；Y轴传动组件布置在底部工作台两侧，同样采用对称式导轨安装，让工作台承载工件时的受力均匀分布在两侧导轨上，避免偏载导致的导轨磨损加快、加工精度下降问题；Z轴滑台通过连接板安装在X轴滑块上，垂直方向的导轨采用短行程高刚性的配置，平衡主轴重量与进给运动的灵活性，减少Z轴下垂带来的加工误差。

　　安装边界方面，底部框架预留了标准的地脚安装孔位，可以直接固定在木质或金属工作台面上，也可以加装减震脚垫减少加工过程中的振动传递；各轴的传动丝杆端部预留了联轴器安装位，能够适配不同规格的步进电机或伺服电机，用户可以根据自身的加工精度需求、预算情况灵活选配驱动组件；主轴安装位采用通用的抱箍式固定结构，兼容市面上常见的桌面级数控主轴直径规格，不需要额外制作转接件就能完成主轴装配；电气走线的空间在框架设计时就做了预留，横梁与侧梁内部可以穿入电机线、主轴电源线、限位开关线，避免走线外露影响加工运动，也能减少切削碎屑、切削液对线路的损伤。

　　从功能特性来看，这套机架的各运动轴都预留了限位开关的安装位置，组装时可以快速完成硬限位、原点开关的固定，不需要后期额外打孔改装；工作台面采用平整的安装平面设计，可以直接加装T型槽板或者工件吸盘，方便不同形状工件的快速装夹；框架的拼接位置都采用了定位止口设计，组装时不需要复杂的调校就能保证各轴的垂直度、平行度在合理的精度范围内，降低了个人用户的组装调试门槛。实际使用过程中，这种框架式结构的维护也十分方便，导轨、丝杆的润滑点都暴露在易操作的位置，日常保养不需要拆解大量结构件；如果后续需要扩展加工行程，也可以通过更换更长的横梁、导轨与丝杆来实现，结构的模块化程度较高，不需要重新制作整个机架就能完成一定范围的性能升级。针对轻切削加工的受力特点，设计时特意在横梁与侧梁的连接位置增加了三角加强筋结构，抵消主轴切削时传递到横梁上的扭转力，减少加工过程中的振刀纹，提升工件表面加工质量；底部连接梁采用等间距布置的方式，既保证了工作台运动时的底部支撑刚性，也减轻了整体机架的重量，方便单人完成搬运与位置调整。
