Ito6s7p电芯堆叠组装结构设计

在便携储能、消费类数码产品的内置供电模组设计环节，电芯堆叠结构的合理性直接决定了整组电池的空间利用率、散热效率与结构可靠性，本次呈现的Ito6s7p电芯堆叠装配结构，正是针对小体积高容量供电场景开发的层叠式组装方案。从实际应用场景来看，这类6串7并的电芯组合结构，多用于对供电容量、输出电压有明确要求的中小型便携设备、备用储能单元中，需要在有限的安装腔体内完成多节电芯的规整排布，同时预留出汇流排连接、绝缘隔离、散热通道的必要空间，避免电芯排布杂乱导致的组装公差累积、局部散热受阻等工程问题。

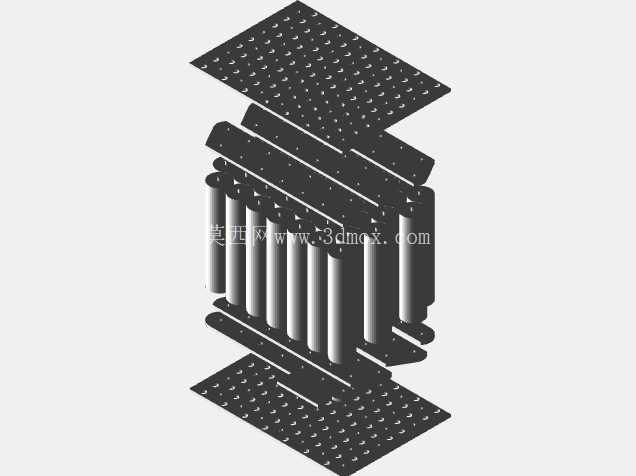

从结构功能特性来看，该堆叠结构采用分层限位的设计逻辑，上下两端设置带密集定位孔的绝缘端板，每一层电芯之间设置绝缘隔片，端板上的定位结构与电芯端部的轮廓完全匹配，装配时每节电芯可以精准卡入对应的定位槽内，不会在后续使用过程中出现移位、晃动的情况，7并的电芯排布通过层间隔片实现物理隔离，既保证了并联电芯之间的电流均衡通路，又避免了电芯外壳直接接触带来的短路风险。中间层的汇流连接结构采用分层布设的方式，每一层的连接片对应一组并联电芯的极柱，顺着层叠方向依次完成串联连接，不需要额外跨接复杂的走线，整个模组的布线路径最短，能有效降低大电流放电时的线路损耗。

设计思路上，整个结构优先考虑装配工序的便捷性，所有的定位结构都采用自导向设计，电芯顺着端板的导向斜面即可滑入安装位，不需要额外的工装辅助定位，层间隔片上设置有对应的卡扣结构，叠放到位后可以自动卡合固定，在完成汇流焊接之前，整个堆叠体就可以实现临时固定，不会在转运、焊接工序中出现散件错位的问题。散热通道的设计融入到层叠结构的间隙中，每两层电芯之间的隔片预留有均匀的通风间隙，上下端板的定位孔同时作为散热气流的流通孔，当模组工作产生热量时，气流可以顺着端板的孔洞进入层间间隙，带走电芯表面的热量，避免局部热量堆积导致的电芯性能衰减。

从安装边界与尺寸适配来看，整个堆叠结构的外轮廓规整，没有突出的异形结构，整体呈长方体形态，可以直接嵌入到设备预留的矩形电池仓内，上下端板的边缘预留有固定孔位，可以通过螺丝直接与设备的壳体框架连接，不需要额外设计转接固定支架。结构的整体尺寸适配常规18650规格圆柱电芯的排布，6串7并的组合下，整体厚度、宽度、长度都控制在常规便携设备电池仓的通用尺寸范围内，端板与隔片都采用绝缘耐高温的工程塑料材质，厚度控制在1.2mm，在保证结构强度的前提下尽可能压缩非功能空间，提升整个模组的体积能量密度。

实际装配验证中，该结构的电芯装配公差可以控制在±0.1mm以内，汇流片与电芯极柱的对位精度完全满足电阻焊、激光焊的工艺要求，不会出现偏焊、虚焊的问题。层间的绝缘间隙保持在0.8mm，既满足电气绝缘的安全距离要求，又不会过多占用整体空间，堆叠完成后的整体结构抗振性能符合便携设备的运输、使用标准，在常规的跌落、振动测试中，电芯不会出现移位，绝缘结构不会出现破损，能够满足长期使用的可靠性要求。针对不同的设备安装需求，该结构还可以通过调整端板的固定孔位置、层间隔片的厚度，适配不同尺寸的圆柱电芯，或者调整串并联数量，灵活匹配不同的电压、容量需求，不需要对整体堆叠逻辑做大幅修改，具备较好的结构延展性。
