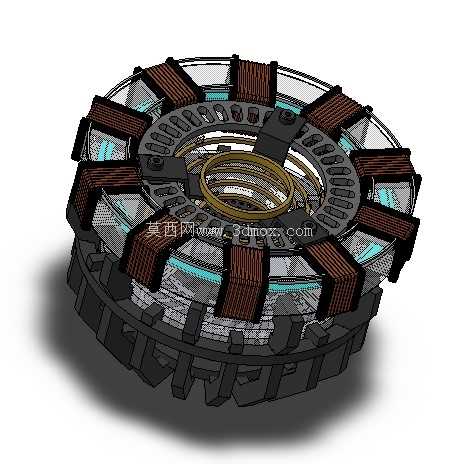

高细节钢铁侠弧形反应堆概念结构设计

　　本次完成的弧形反应堆概念结构设计，最初的需求锚点来自影视道具可视化与机械结构教学演示场景——很多刚接触参数化建模的从业者，很难在常规工业零件练习中掌握同心+放射状对称结构的装配逻辑，而这个虚构装置的分层环形结构，刚好能覆盖径向排布、周向均布、层级配合等多个高频建模技能点，同时也能为科幻IP周边的实体化打样提供结构参考。从实际功能定位来看，这个设计本身不具备真实的能量转换、机械传动效能，核心作用是作为结构设计练习载体、影视道具展示原型，帮助建模者熟悉复杂环形组件的参数化关联逻辑，也能为同类放射状排布的工业零件比如离心机转鼓组件、环形散热模组、周向均布的夹持工装提供结构排布思路参考。设计过程中优先锁定了对称拓扑逻辑，整个装置以中心环形腔体为基准，所有向外延伸的周向组件均采用圆周阵列驱动，每一个径向排布的模块都设置了独立的参数化约束，调整单个模块的宽度、伸出长度时，整圈对应组件会同步更新，不会出现装配错位或者对称度超差的问题，这种约束逻辑其实和工业领域里的汽轮机叶片排布、轴承保持架的兜孔均布设计逻辑完全一致，只是把工业场景里的功能需求替换成了视觉展示需求。

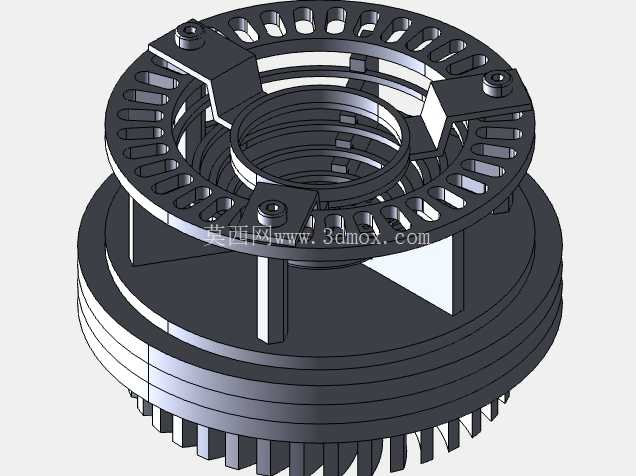

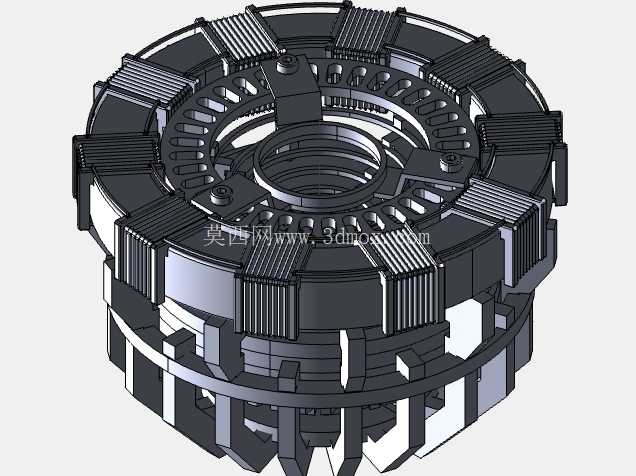

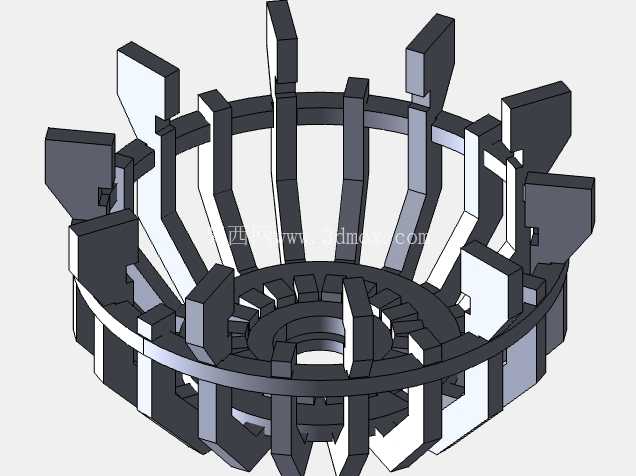

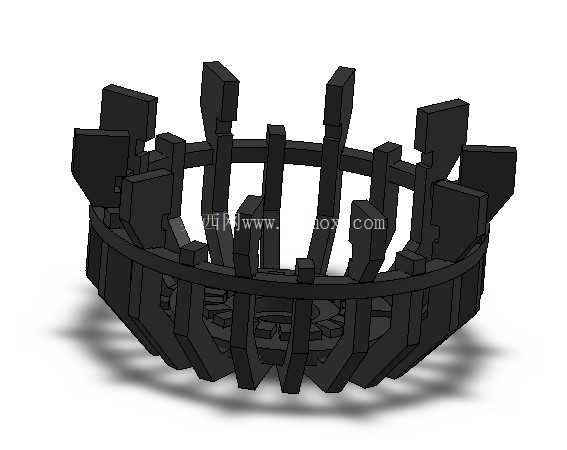

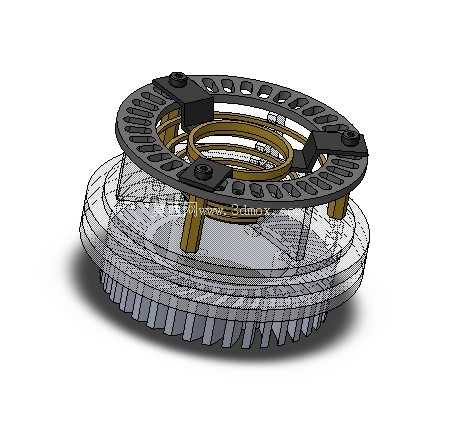

　　结构分层上从内到外设置了四层配合边界，最内层是中心嵌套环，采用间隙0.02mm的同轴配合，模拟真实反应堆核心的嵌套安装逻辑；中间两层是放射状支撑肋与能量模块安装位，每一个安装位都设置了定位凸台，对应模块可以直接卡接定位，不需要额外的紧固件约束，这种快拆结构其实参考了工业快换工装的设计思路，方便后期做外观改款或者局部组件替换；最外层是环形基座，所有周向组件最终都定位在基座的环形槽内，基座底部设置了平整的安装面，可直接固定在展示台架上，不需要额外设计转接支架。

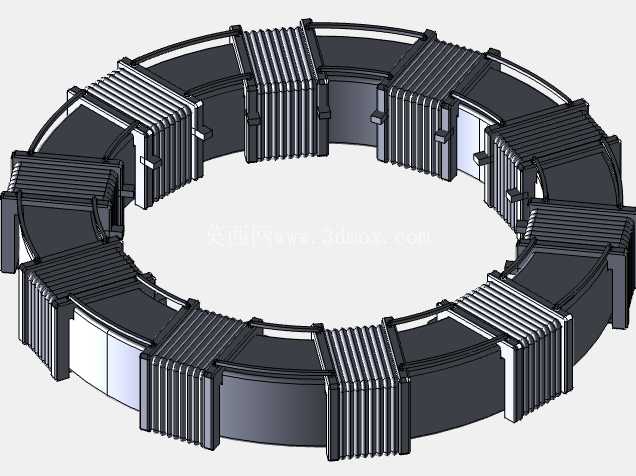

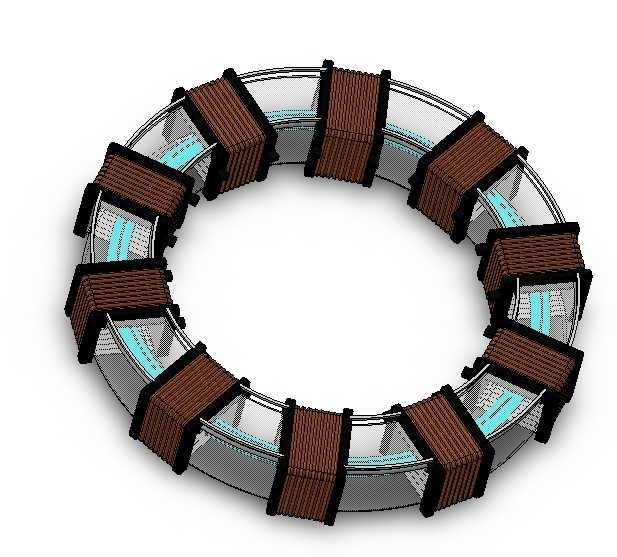

　　外形尺寸上整体控制为适合桌面展示的比例，最大外径不超过200mm，整体高度控制在60mm以内，安装边界预留了底部5mm的装夹余量，不管是做3D打印手板还是做渲染展示，都不需要额外调整比例。设计时特意规避了真实工业反应堆的功能结构，所有组件都只做视觉层面的还原，没有设置流体通道、电路排布或者机械传动结构，避免误导使用者将其作为真实功能装置的设计参考。每个周向模块的外形都做了等距偏移处理，相邻模块之间预留了1.5mm的均匀间隙，既保证视觉上的层次感，也避免3D打印时出现粘连问题；中心环的内壁做了0.5mm的倒角处理，消除锐边的同时也让装配过程更顺畅。

　　从建模逻辑来看，整个装配体采用自顶向下的设计思路，先在总装层绘制整体的布局草图，确定中心基准、各层直径、周向阵列数量等核心参数，再基于布局草图拆分各个零件，所有零件的关键尺寸都和总装参数关联，修改总装的直径或者阵列数量时，所有零件会自动同步更新，这种设计方法也是复杂机械装配体设计中常用的方法，能大幅减少多零件配合时的尺寸错配问题。虽然是虚构的概念装置，但整个设计过程完全遵循工业机械设计的规范，所有配合面都设置了合理的公差预留，所有阵列特征都采用参数化驱动，没有出现无约束的自由建模特征，对于刚接触SolidWorks装配设计的从业者来说，拆解这个模型的特征树和配合关系，能快速掌握对称结构装配、参数化关联设计、自顶向下建模的核心技巧，也能举一反三将这些技巧应用到真实的通用机械零部件设计中，比如环形法兰的均布孔设计、转盘类设备的工位排布、径向夹持工装的模块设计等场景。
