带云台摄像头的四旋翼航拍无人机结构

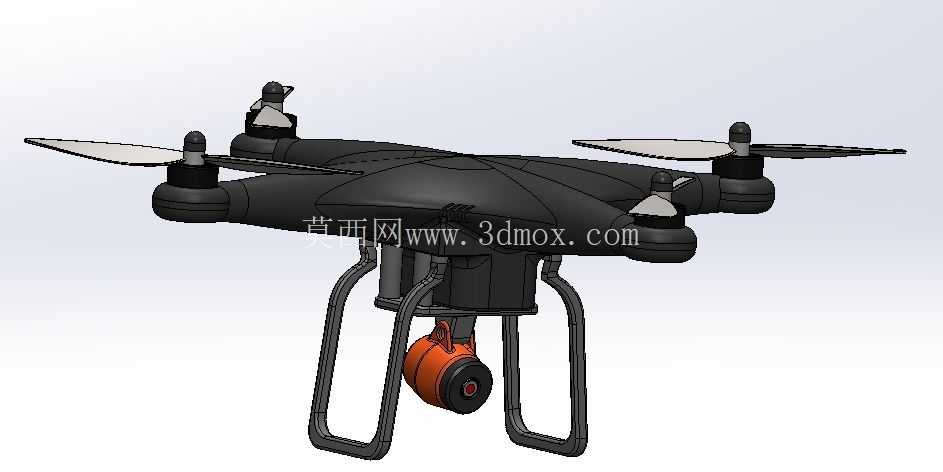

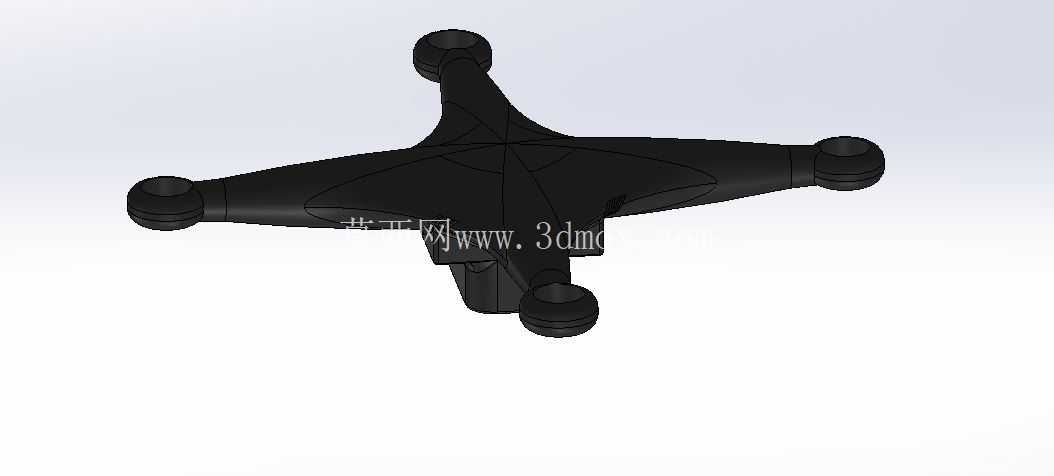

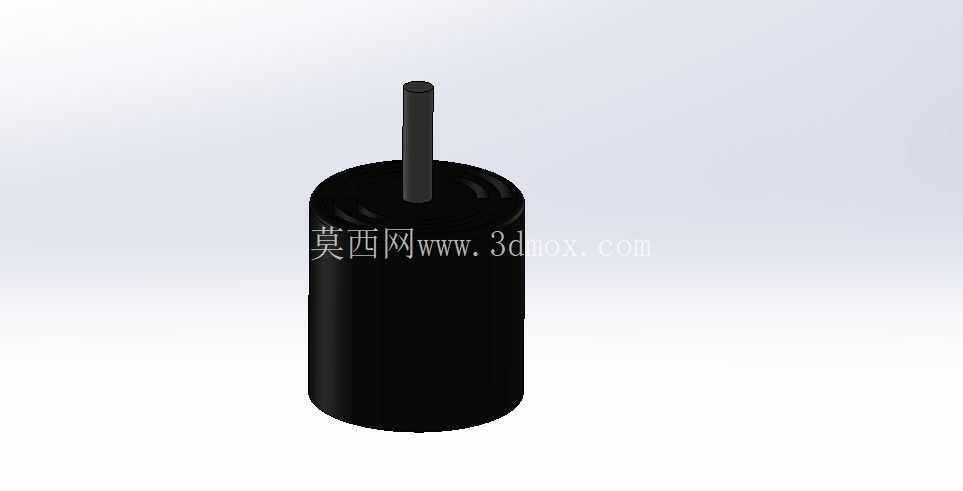

　　这款四旋翼飞行设备的结构设计，首先围绕航拍作业的实际需求展开，日常可用于小范围地形勘测、户外场景素材采集、低空巡检类作业场景，区别于竞速类无人机的激进设计，整体构型偏向稳定作业取向。从结构布局来看，机身采用流线型曲面外壳，在降低低空飞行风阻的同时，也为内部飞控板、电池模块预留了规整的安装腔室，四个旋翼臂从机身主体呈X型延伸，臂端的电机安装座做了同轴度限位设计，保证旋翼旋转时的动平衡余量控制在合理区间，避免长时间飞行产生的结构共振影响成像清晰度。

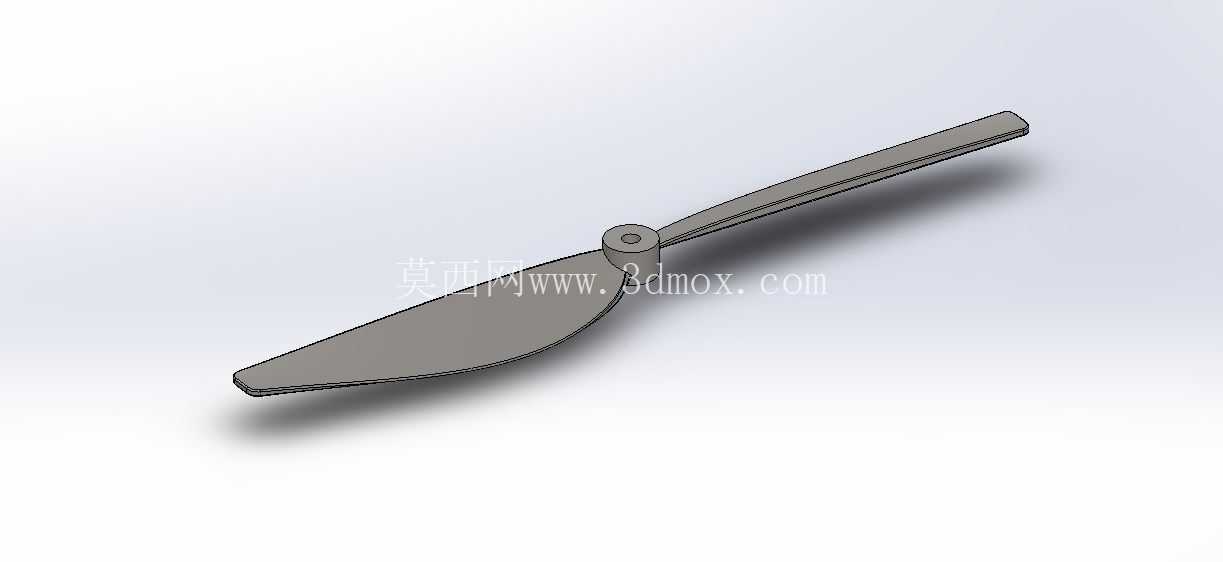

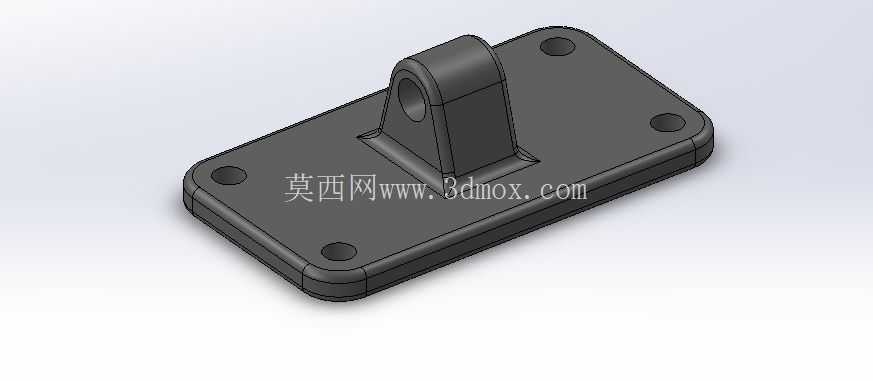

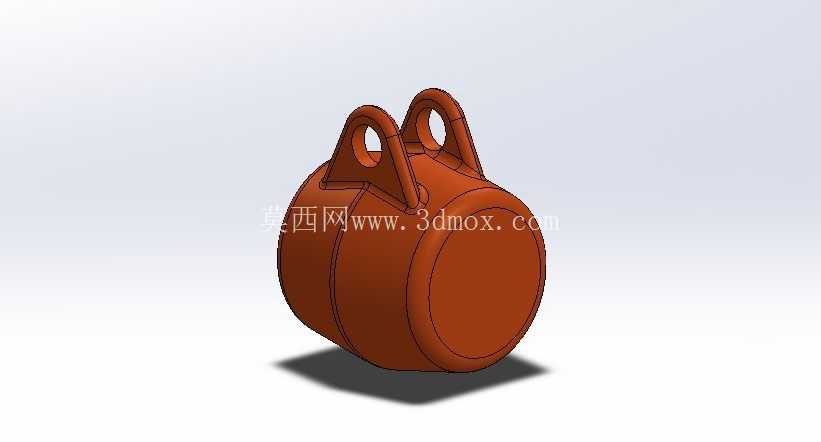

　　机身下方挂载的摄像头模块配套了独立云台支架，支架的铰接位置预留了阻尼调节间隙，能够抵消飞行过程中机体的小幅震动，保证镜头成像的稳定性，摄像头的走线沿起落架立柱内侧隐藏排布，避免飞行中引线晃动干扰旋翼气流。起落架采用双U型一体式支撑结构，两个支撑脚的跨度经过匹配设计，降落时能够提供足够的支撑稳定性，同时起落架的高度预留了足够的摄像头下方净空，避免起降过程中镜头触碰地面，也为后续更换不同焦距的镜头模块预留了安装空间。旋翼部分采用正反桨配对设计，相邻旋翼的旋转方向相反，抵消自旋力矩，桨叶的翼型做了低速优化，在低空悬停时能够提供足够的升力冗余，同时降低动力损耗。

　　从安装边界来看，整机的横向尺寸控制在常规便携收纳的范围内，旋翼臂与机身主体的连接位置做了定位止口，拆装时能够快速复位，不需要反复校准同轴度；机身顶部预留了GPS模块的安装位，底部除了云台挂载点，还预留了扩展接口，可根据作业需求更换其他任务载荷。设计过程中针对结构重量做了优化，在保证机架结构强度的前提下，对非受力区域的壳体做了壁厚减薄处理，起落架采用镂空加强筋结构，既保证降落时的抗冲击能力，又尽可能降低整机自重，提升续航表现。各零部件之间的连接位置都做了公差匹配，电机安装座与机臂的配合公差控制在合理范围，避免装配后出现电机轴倾斜的问题；云台支架的转动副预留了合适的配合间隙，既保证转动顺畅，又不会出现旷量影响防抖效果。

　　在实际作业场景中，这类结构的无人机能够适应普通户外环境的低空飞行需求，稳定的成像结构可以满足常规航拍、小范围巡检的使用要求，规整的装配结构也方便日常维护时更换易损的桨叶、起落架等部件，不需要复杂的专用工具即可完成拆装作业。
