带面板细节的小型商用冷库三维设计

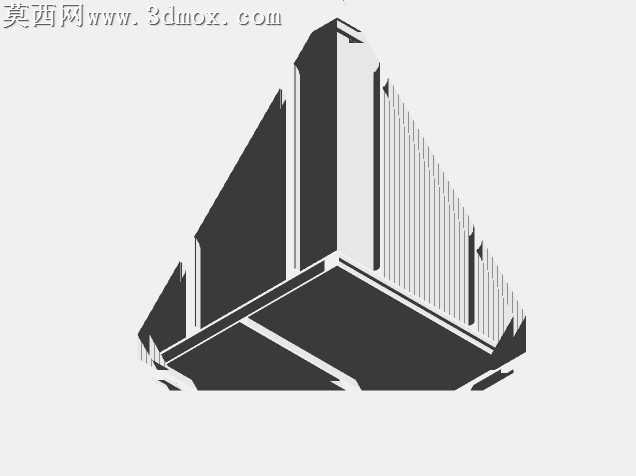

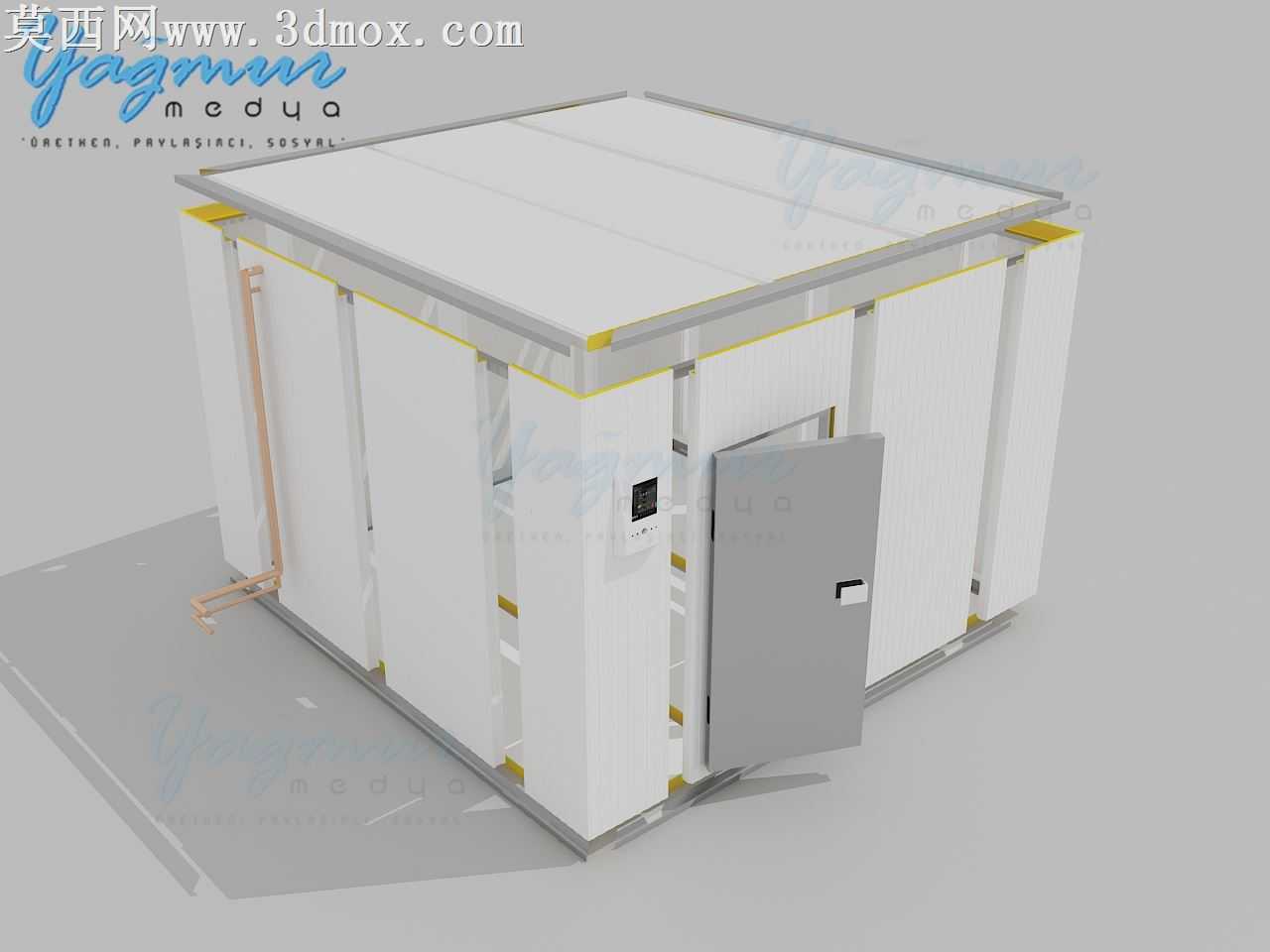

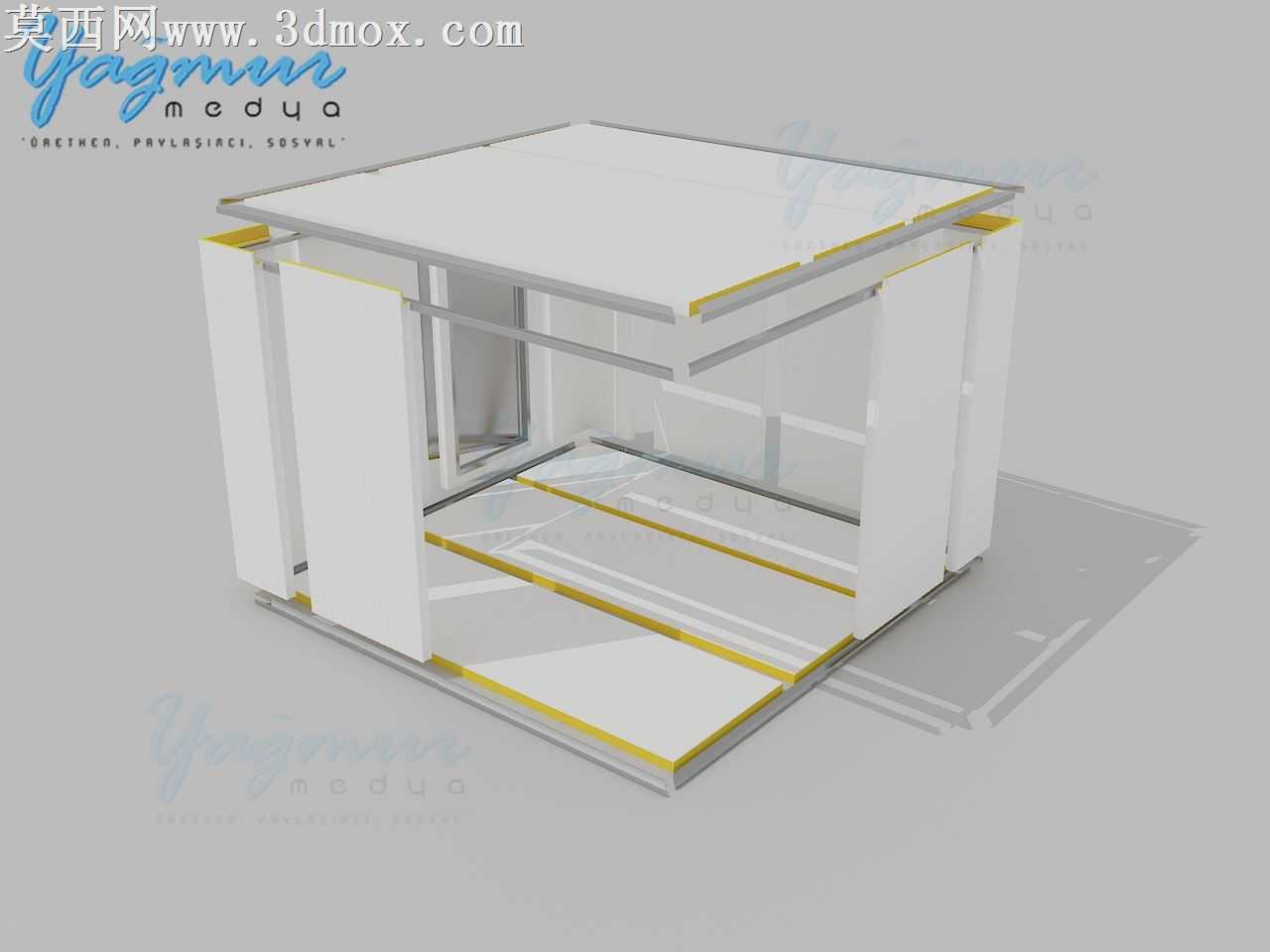

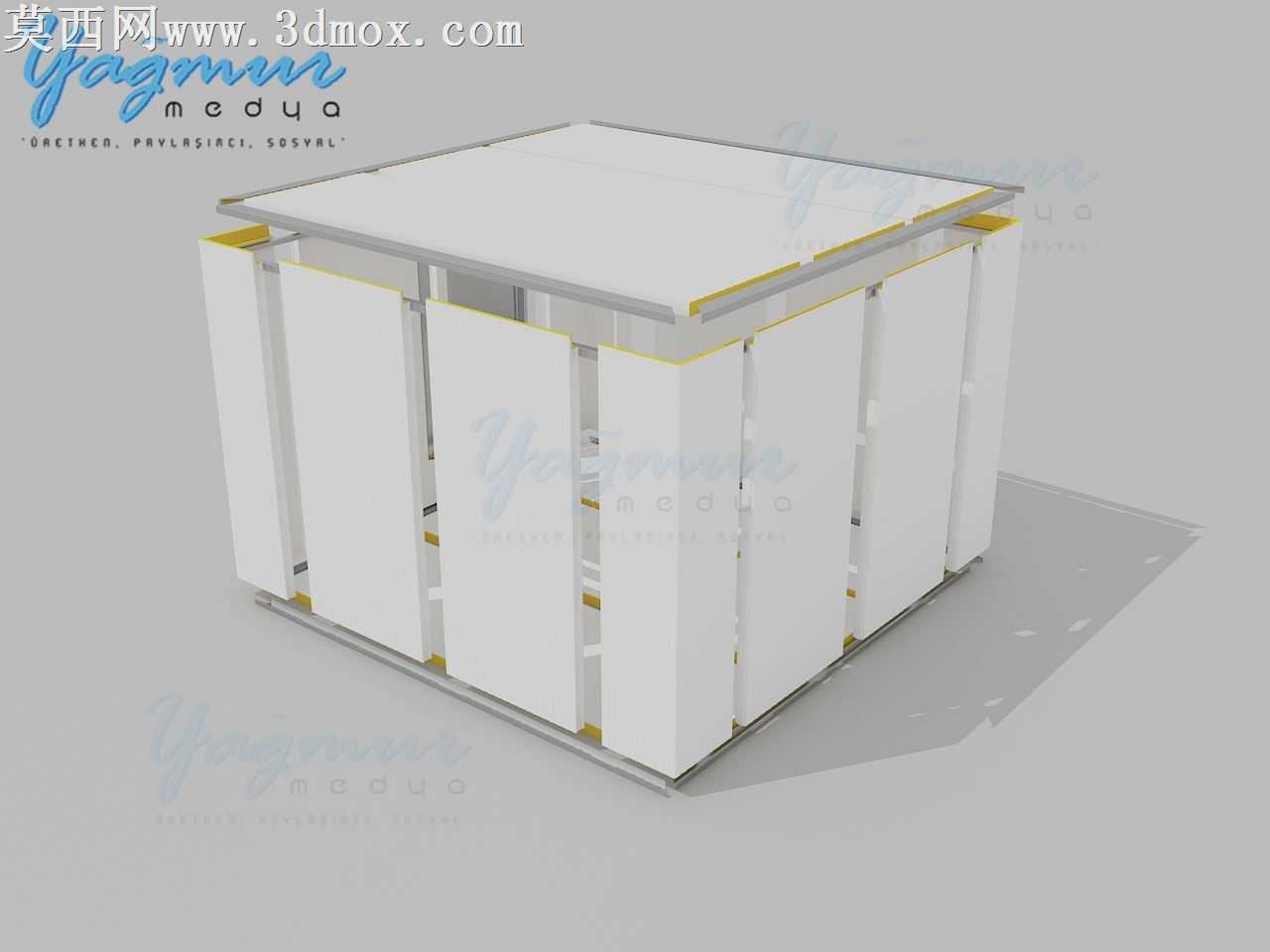

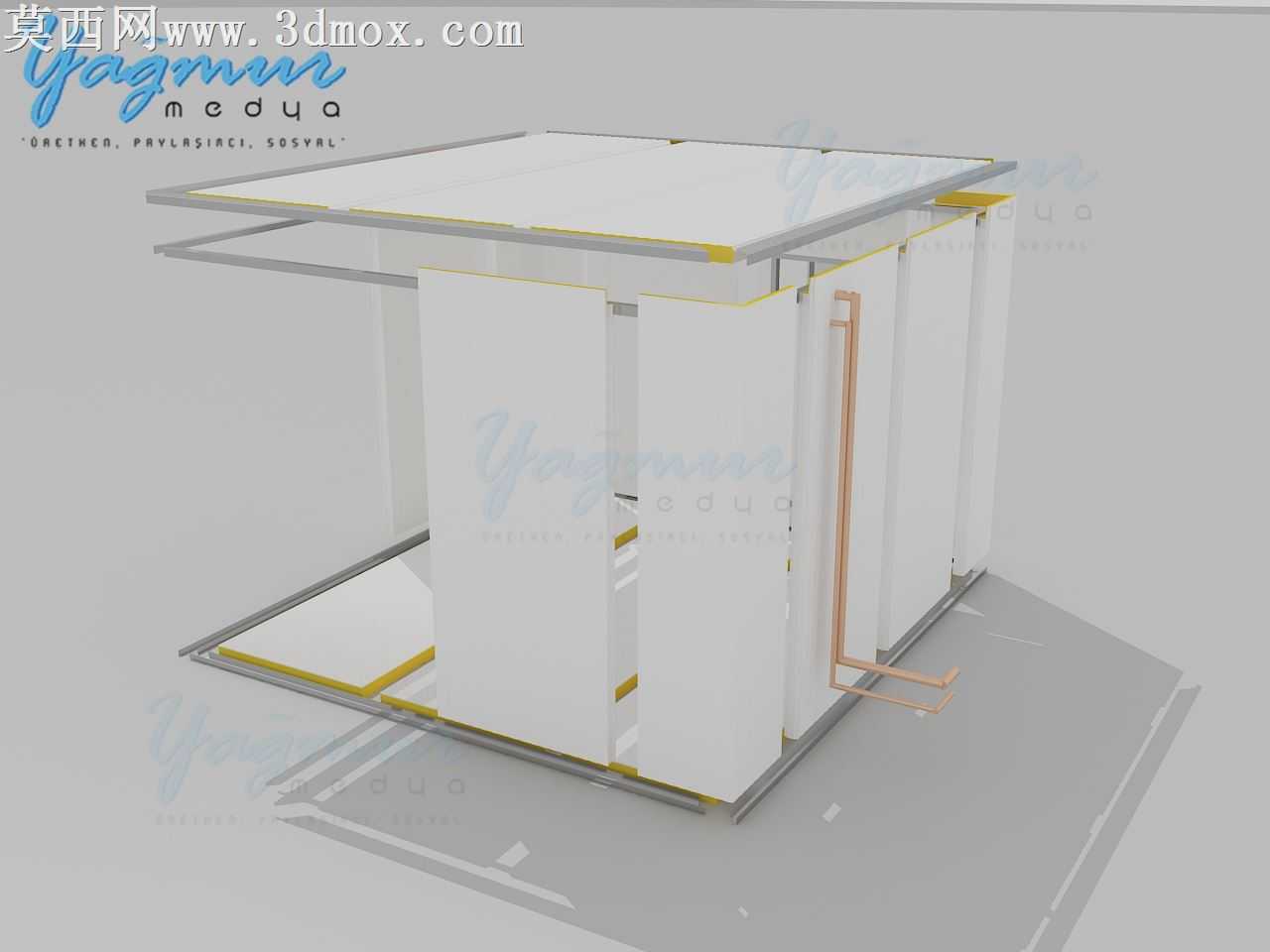

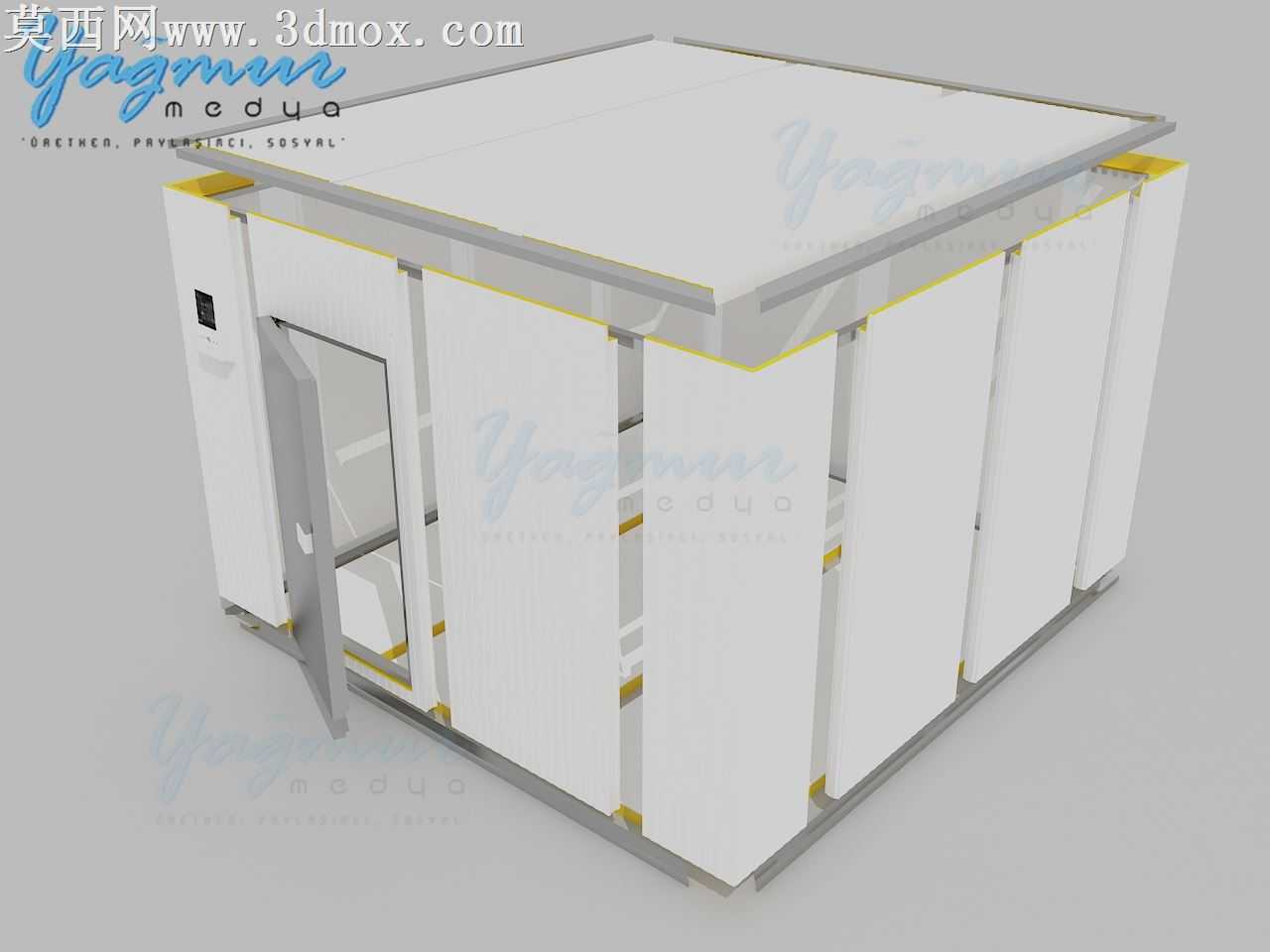

这次做小型商用冷库的建模，是从加工适配视角切入的，毕竟这类冷库大多是模块化拼装，要是建模的时候没考虑现场加工和拼装的公差，做出来的模型再好看也落不了地。一开始画库体框架的时候，没直接拉个整立方体完事，特意把每一块保温夹芯板都拆成了独立的零件，毕竟现场安装的时候都是一块块板拼起来的，板和板之间的拼接缝留了2mm的配合余量，边角的包边件单独做了折弯特征，连包边和板材卡接的卡槽都做了出来，就怕后期出加工图的时候，工人看不懂怎么扣边。做面板细节的时候踩了不少坑，一开始把面板表面做的完全光滑，后来想起来实际用的冷库彩钢板表面是有细微的压纹的，太光滑的话渲染出来像塑料壳，特意给面板加了非常浅的菱形压纹凹凸，粗糙度调到0.3左右，既不会反光太假，又能体现金属板材的质感。库门的结构是花心思最多的，一开始把门和门框做的严丝合缝，后来突然想到冷库门是要带密封胶条的，赶紧在门框一圈加了胶条的安装槽，胶条做了中空的半圆截面，合页的位置也没随便放，特意算好了门的开合角度，把门打开到90度的时候不会蹭到旁边的库板，连门上的观察窗、门把手还有温控器的安装位都留好了开孔，温控器的小屏幕和按键都做了细节，不是随便贴个方块上去。库体顶部和底部的包角，一开始做的是直角，后来查了实际拼装冷库的配件，都是带圆弧过渡的塑料包角，赶紧把直角倒了R15的圆角，还加了包角和板材连接的卡扣位，连底部的支撑底座都做了100mm高的槽钢框架，毕竟冷库不能直接贴地面放，要留通风和防潮的间隙，底座上的固定孔位都按标准间距排好了。侧边的制冷管路也没随便拉个圆柱应付，做了管路的固定卡箍，卡箍和库板连接的螺丝孔都标了位置，管路的弯头做了标准的弯曲半径，避免实际加工的时候弯管憋死。渲染调材质的时候，保温板的白色特意调的不是死白，带一点点浅灰调，不然打光之后容易过曝，金属包边用了拉丝不锈钢的材质，拉丝方向顺着板材长度方向走，胶条用了哑光的黑色橡胶材质，粗糙度调到0.9，避免和金属件反光冲突。打光的时候特意在库门打开的位置加了个弱光，模拟冷库内部的冷光透出来的效果，地面加了淡淡的软阴影，让整个模型不会飘。整个模型做下来，没有为了好看加多余的装饰结构，所有的特征都是对应实际加工和安装的需求，不管是给加工厂做预制参考，还是给客户做方案展示，都能直接用，不会出现模型和实物对不上的问题，尤其是面板的拼接细节、密封结构、安装孔位这些容易被忽略的地方，都按实际生产的标准做了还原，拿到模型就能直接拆件出加工图，省了很多二次调整的功夫。
