前拉式双垂尾固定翼无人机构型设计

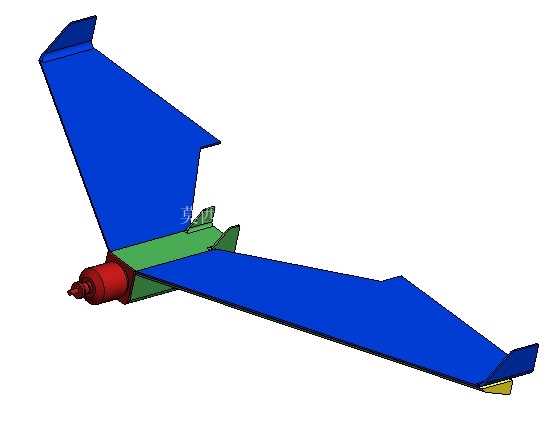

　　这款固定翼无人机构型采用上单翼前拉动力布局，整体设计偏向低速长航时作业场景，可适配航模爱好者试飞、小型航拍载荷搭载、简易环境监测等民用场景的使用需求。从结构设计逻辑来看，整机将动力单元前置布置，红色段为动力舱安装位，可直接适配常规外转子无刷电机搭配螺旋桨的动力组合，前置动力的布局能让螺旋桨气流直接吹拂机翼前段，提升低速飞行时的舵面操控效率，同时避免后推布局常见的螺旋桨擦地风险，降低起降阶段的操作门槛。机翼部分采用大后掠角上单翼设计，蓝色翼面为整体成型的主翼结构，翼型选择低速高升力层流翼型，在降低飞行阻力的同时保证足够的升力系数，能在较小的起飞滑跑距离下完成升空，对起降场地的要求更低，平整的草地、硬化路面均可完成起降作业。主翼后缘集成了副翼操控面，可直接通过舵机连接实现滚转姿态控制，翼尖设置的小尺寸端板能够抑制翼尖涡流的产生，进一步提升巡航阶段的气动效率，延长续航时间。机身中段为绿色的设备舱段，是整机的载荷与飞控安装核心区域，内部预留了足够的安装空间，可依次布置电池、飞控板、GPS模块、图传设备等航电组件，设备舱采用扁平化设计，在保证结构强度的同时尽可能降低机身迎风面积，减少飞行过程中的寄生阻力。

　　尾翼部分采用翼尖双垂尾搭配平尾的布局，两个垂尾分别布置在左右翼尖后段位置，相比单垂尾设计，这种布局能让垂尾避开主翼的气流遮蔽区域，在大迎角飞行状态下依然能保持足够的航向稳定性，避免出现航向失稳的问题，同时双垂尾的设计也能降低整机的高度尺寸，方便日常收纳与运输。从安装边界来看，整机的重心设计在主翼弦长30%左右的位置，是固定翼飞行器的常规重心区间，动力舱的安装座预留了标准的电机安装孔位，可适配22系列、28系列等常见航模电机的安装尺寸，设备舱内部的安装平面预留了通用的螺柱安装孔位，可根据不同的使用需求灵活搭配不同重量的航电与载荷组件，不需要对机身结构进行二次修改即可完成适配。

　　结构强度方面，主翼与机身采用插接式连接设计，既保证了连接位置的结构强度，能够承受飞行过程中的气动载荷与机动动作带来的过载，也方便日常拆解收纳，降低运输过程中的空间占用。舵面的操控线均布置在机翼与机身的内部走线槽内，避免操控线外露带来的额外阻力，同时也能减少飞行过程中气流对操控线的干扰，提升舵面操控的精准度。在实际使用场景中，这款构型的固定翼无人机飞行速度适中，操控难度低，既可以作为航模入门玩家的练习机型，也可以通过搭载小型航拍相机、环境监测传感器等载荷，完成小范围的航空测绘、农林巡查、环境数据采集等作业任务，整机的零部件数量少，加工与组装难度低，采用常规的泡沫、轻木或者3D打印工艺即可完成整机的制作，不需要复杂的加工设备，个人爱好者也可独立完成整机的制作与调试。

　　从气动设计的细节来看，主翼的后掠角经过针对性优化，在低速飞行时能够保持足够的航向稳定性，同时失速速度更低，即使出现失速状态也能更快改出，提升飞行过程中的安全性。动力舱前端设计有整流罩结构，能够对电机与螺旋桨根部进行整流，减少动力段的气流紊乱，进一步提升动力系统的效率。整机的起落架可根据使用需求选择前三点式起落架或者手抛起飞、滑橇降落的配置，适配不同的起降场地条件，在平整硬化路面可搭配轮式起落架实现滑跑起降，在野外无平整场地的场景下可拆除轮式起落架，采用手抛起飞、腹部滑橇降落的方式使用，场景适配性更强。
