深井作业用两级行星增速齿轮箱结构设计

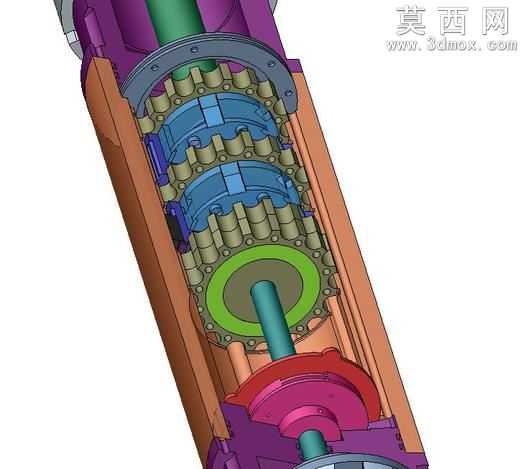

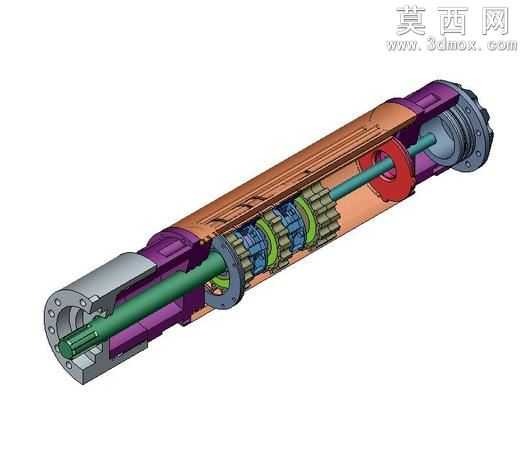

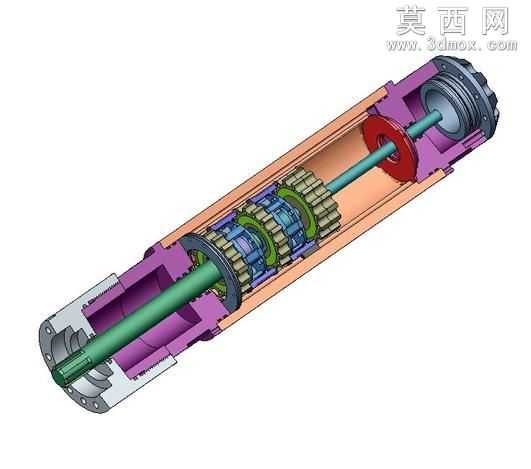

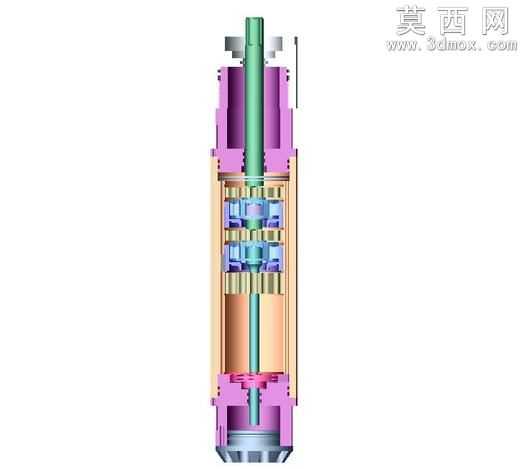

本模型为适配深井作业场景设计的两级行星增速齿轮箱，采用三维参数化建模完成整体结构搭建，建模过程中对各级传动零件做了精准的尺寸约束与装配配合校验，完整还原了产品的内部传动逻辑与外部接口形态。模型渲染阶段针对不同零件赋予了差异化材质属性：外部壳体采用高强度合金结构钢材质，表面做了防锈氧化处理的哑光金属质感表现；内部行星轮、太阳轮、内齿圈等传动零件采用渗碳淬火钢材材质，呈现出高精度加工的金属光泽；传动轴采用调质合金钢材质，密封件采用耐油橡胶材质，不同材质的色彩与质感区分清晰，可直观分辨各部件的功能分区。结构设计上采用两级行星轮系串联的增速方案，输入轴连接井下动力端后，通过第一级行星机构完成首次转速提升，再传递至第二级行星机构实现二次增速，最终从输出端输出符合作业需求的高转速，整体传动链同轴布置，大幅压缩了齿轮箱的径向尺寸，适配深井狭窄的井下安装空间。设计过程中重点考量了井下工况的密封需求，在各级轴伸位置、壳体拼接位置均设计了填充密封结构，可有效阻挡井下泥沙、水体侵入箱体内部，同时避免箱体内润滑油脂泄漏，保证传动机构长期在密闭润滑环境下运行。模型完整呈现了行星轮系的啮合关系、轴承的安装定位、密封件的布置位置以及两端的连接接口结构，所有零件间无干涉错配，装配关系符合机械设计规范，清晰展现了深井作业专用增速齿轮箱的设计思路与结构特点，可用于传动原理演示、结构方案验证等场景。
