折叠式迷你面包板线路板三维设计

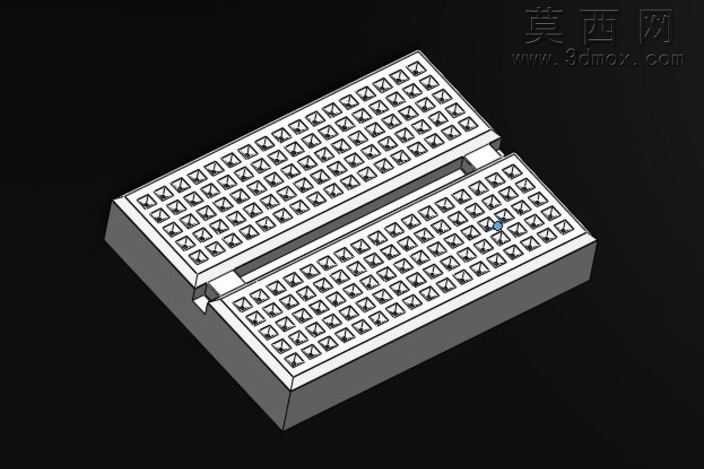

本作品为折叠式迷你面包板线路板三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原实物尺寸，严格遵循面包板的实际生产加工公差要求进行参数约束。建模初期先梳理产品的功能逻辑：该款迷你线路板采用双面对折铰接结构，核心功能是为电子电路搭建、机器人技术原型验证提供免焊接的快速接线载体，因此建模时优先保障两个半板的铰接配合精度，将铰接轴的同轴度公差控制在0.02mm以内，确保折叠开合过程无卡顿、无错位。主体结构建模阶段，先绘制单块面包板的基体轮廓，采用拉伸凸台命令生成板体基座，板体边缘做0.5mm的圆角过渡处理，避免尖锐边角带来的使用安全隐患；板面上的插孔阵列采用线性阵列命令完成，严格按照标准面包板的2.54mm孔间距排布，每个插孔内部做0.8mm深度的沉孔设计，还原真实面包板的插针接触腔结构，阵列过程中同步校验孔位的对齐度，确保双板展开后所有孔位的行列间距保持统一，满足杜邦线、电子元件引脚的插接需求。铰接部分采用独立建模后装配的方式完成，分别绘制铰接轴、轴套结构，通过配合约束将两个半板连接为整体，设置合理的转动角度限位，让产品最大展开角度为180度，最小折叠角度为0度，完全贴合实物的使用状态。材质与渲染环节，板体主体采用ABS工程塑料材质，调整材质参数为哑光浅灰色，粗糙度设置为0.6，还原普通面包板的磨砂塑料质感；插孔内部设置为深色哑光材质，和板体形成清晰的视觉区分，方便观察孔位排布；铰接轴部分采用金属铜材质，添加轻微的金属反光效果，还原铰接件的金属质感。渲染时采用45度俯视角的三点布光，主光源提供基础照明，两个辅助光源消除结构暗部阴影，背景选用纯黑色突出产品主体，最终渲染图清晰展现板体的阵列孔细节、铰接结构的配合状态以及整体的折叠形态。设计过程中充分考虑迷你线路板的便携性需求，整体尺寸控制在掌心可握持的范围内，折叠后体积缩减为展开状态的二分之一，方便随身携带用于户外电路测试、学生电子实验、小型机器人原型搭建等场景；同时对板体的壁厚做了优化，在保障结构强度的前提下将壁厚控制在1.2mm，尽可能降低产品整体重量，兼顾实用性与便携性。
