阿姆斯特丹运河风格桁架铁路拱桥三维设计

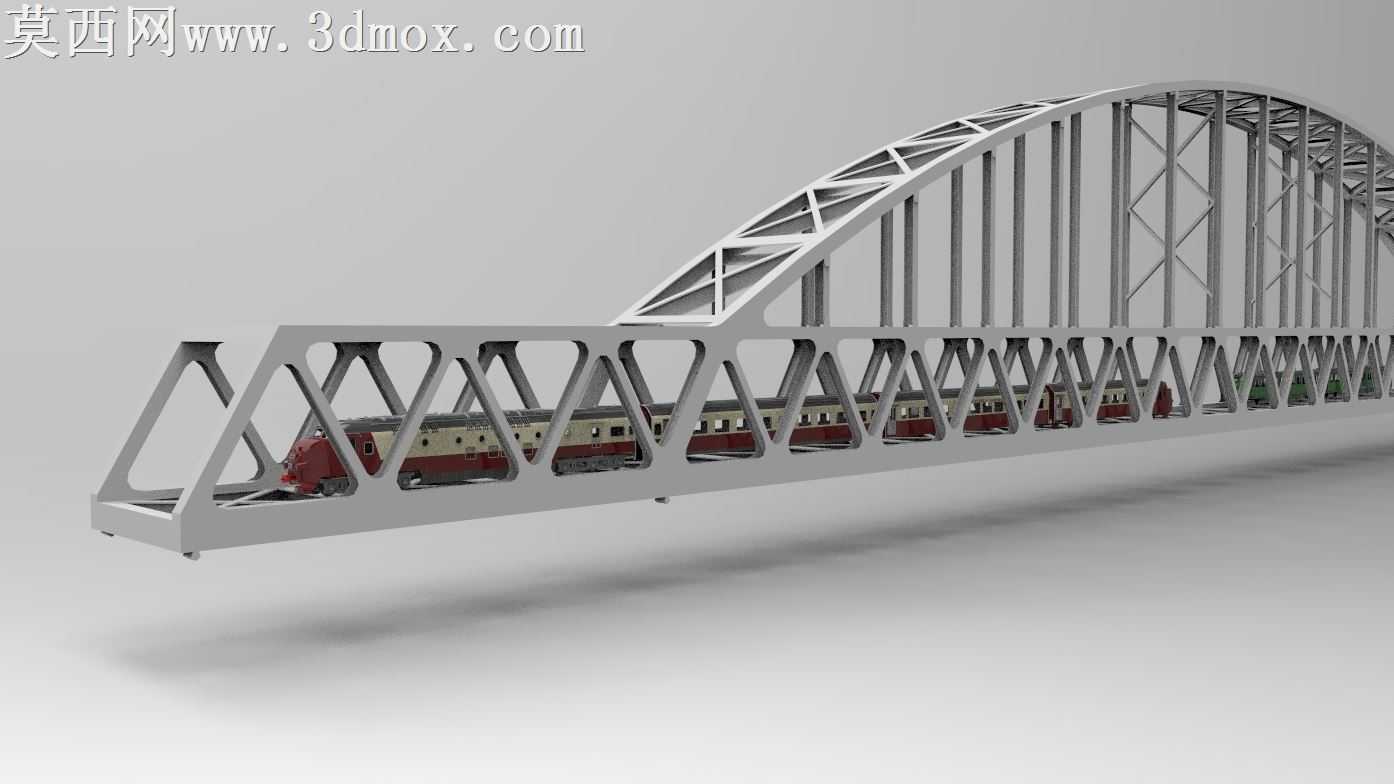

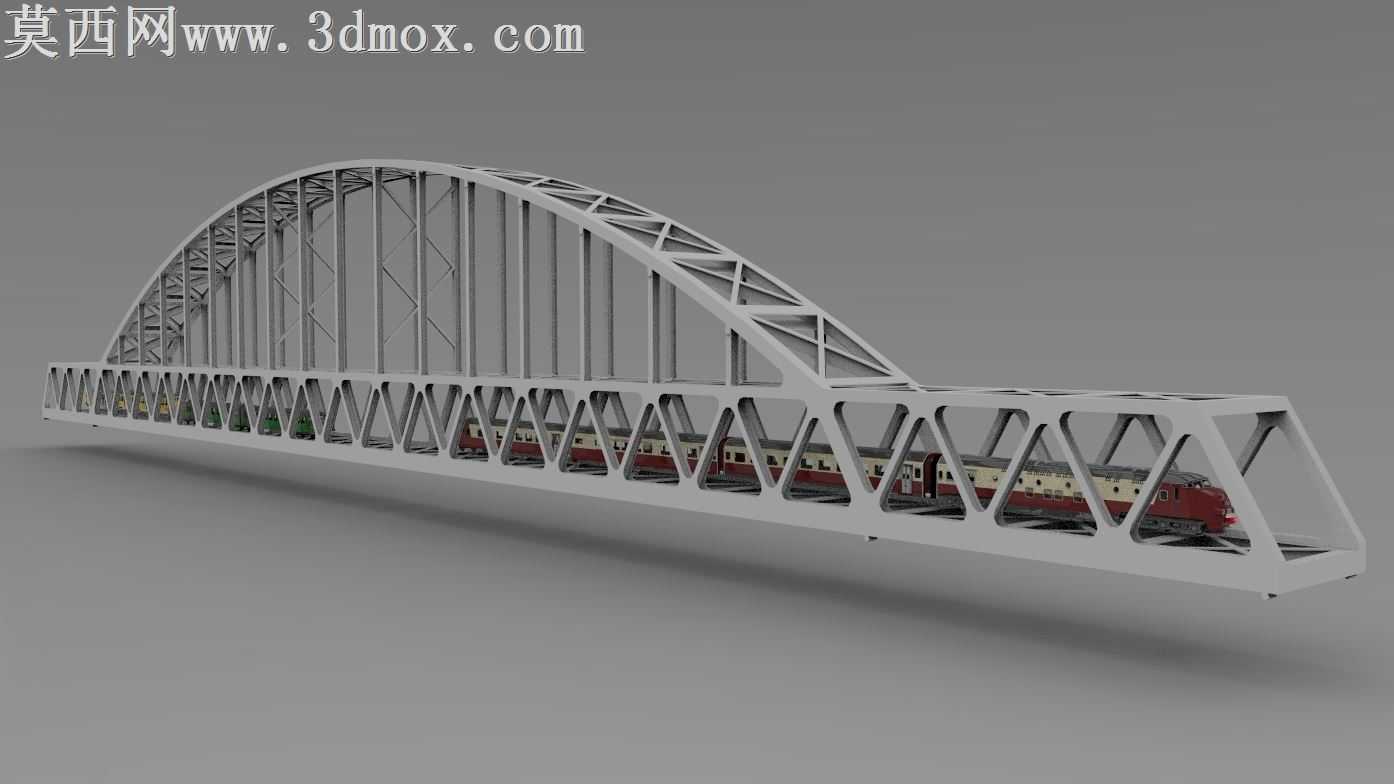

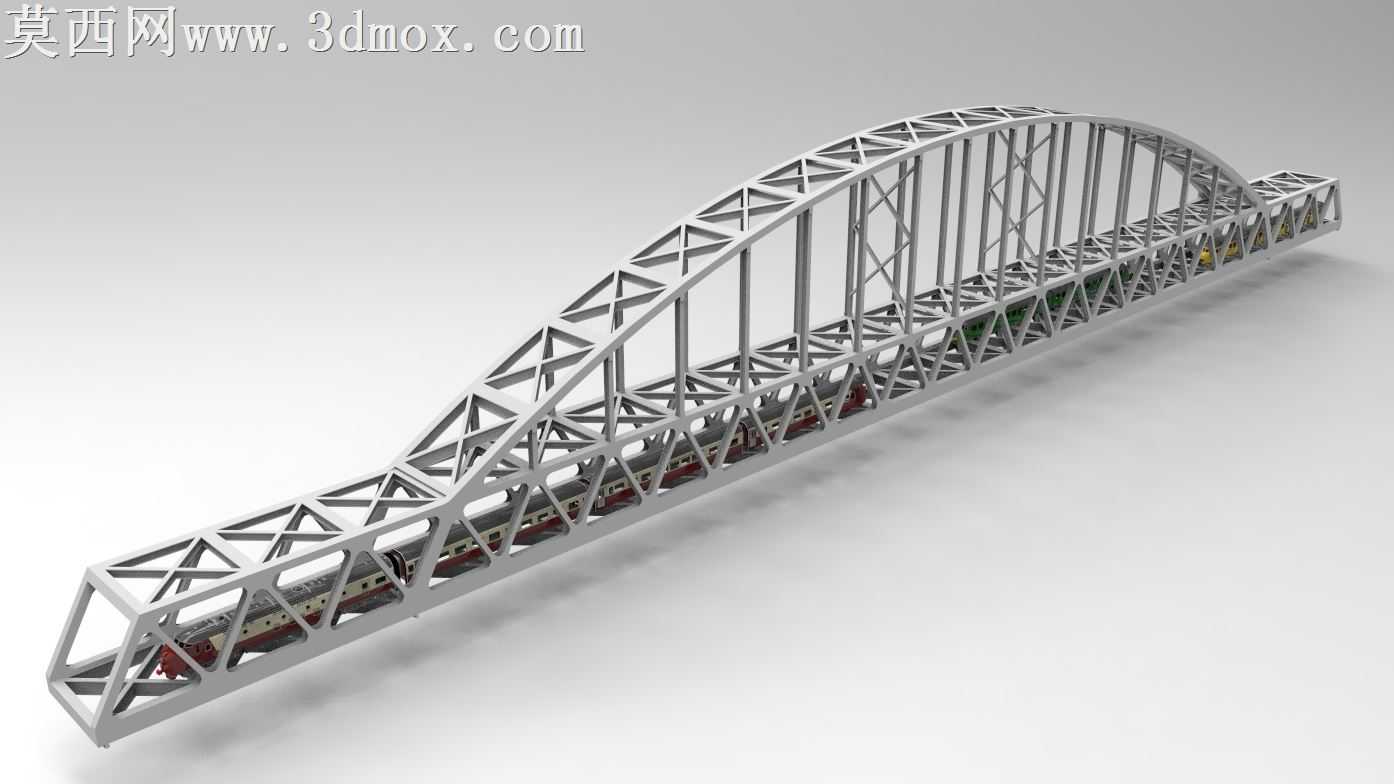

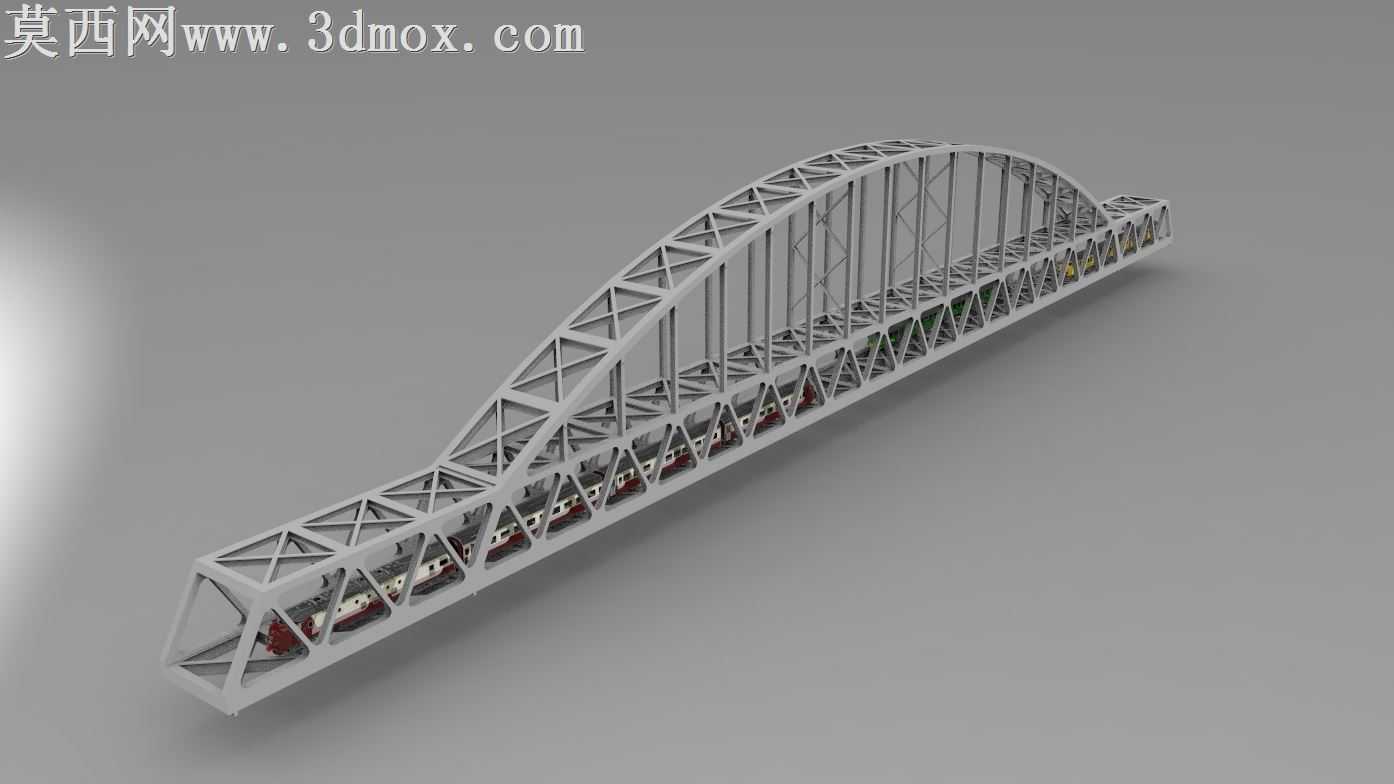

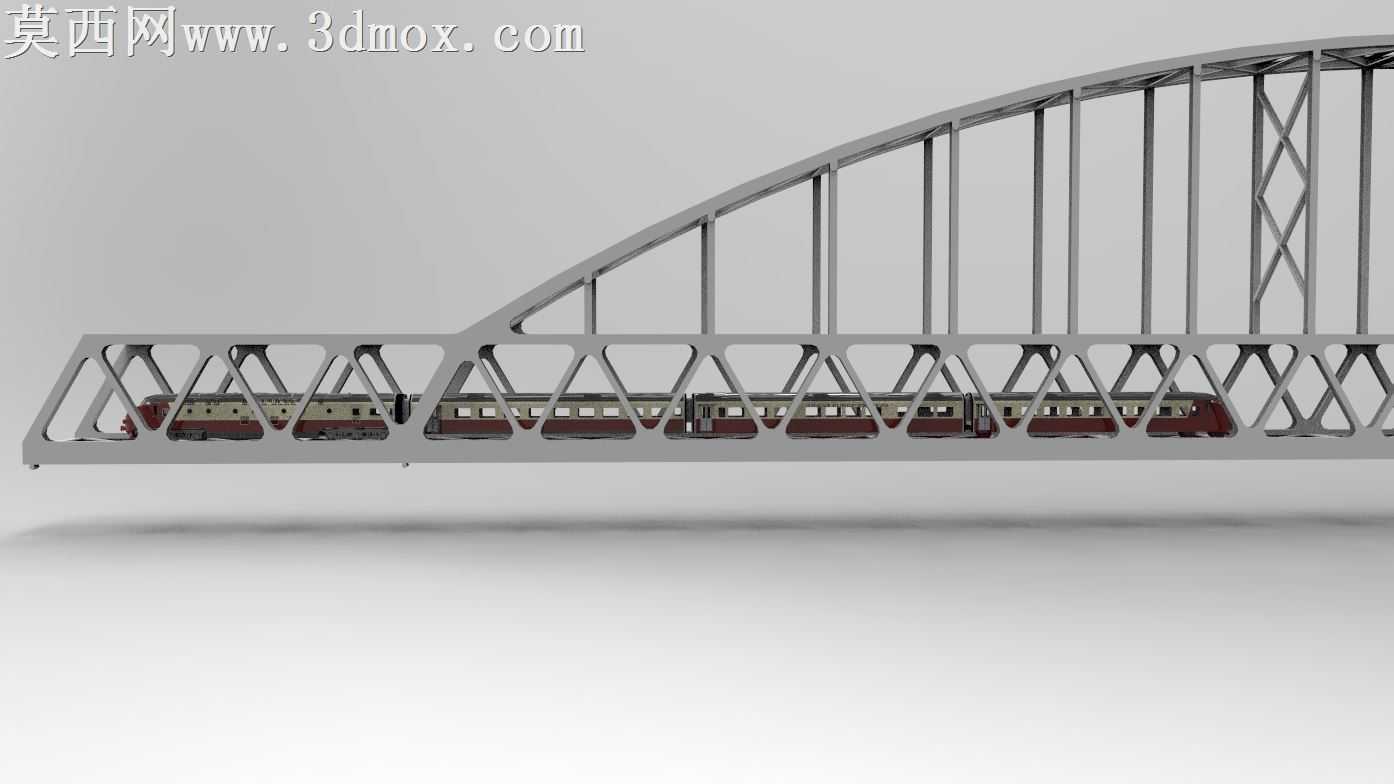

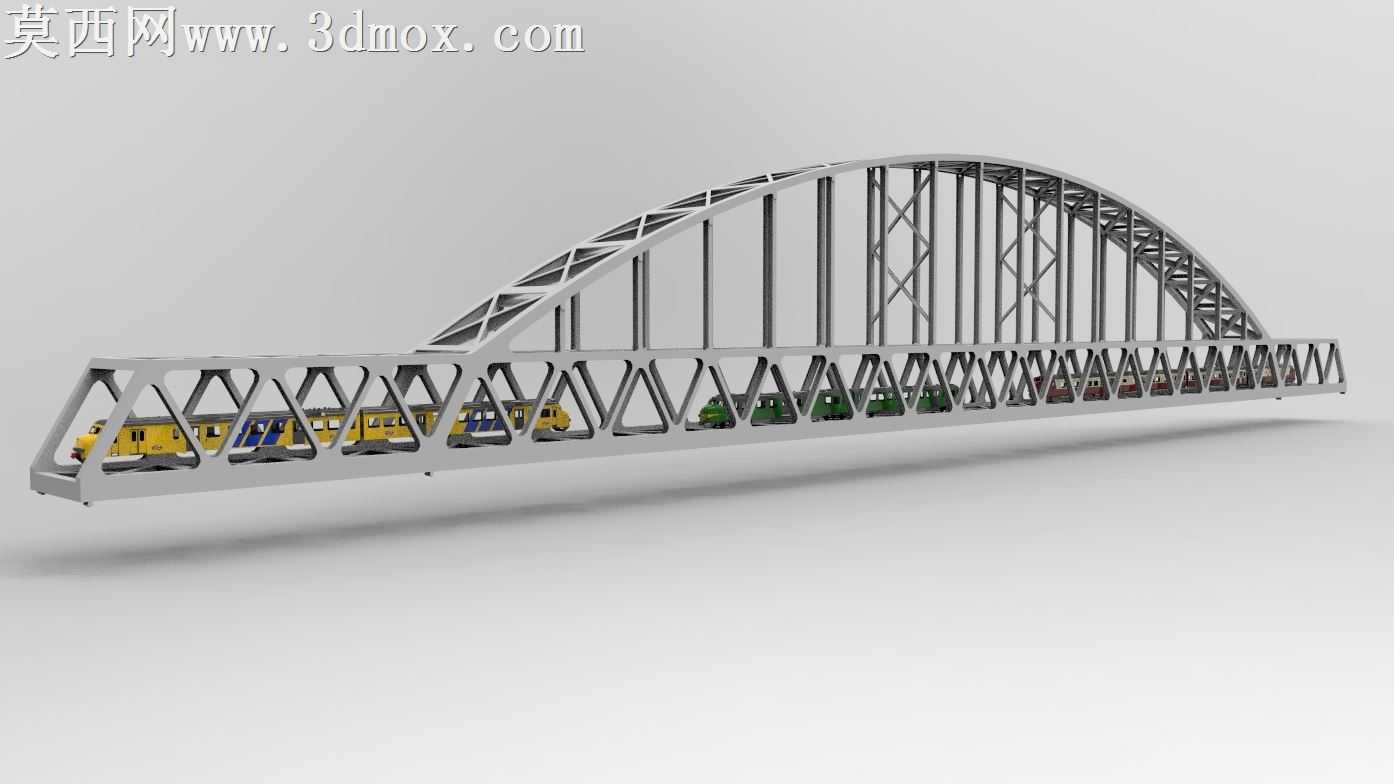

做这个桥梁模型的时候，一开始是对着参考图里阿姆斯特丹运河上的老钢桥找感觉，没直接照搬现成尺寸，先把主拱的弧度定下来——毕竟是走铁路的桁架拱，拱肋的曲线不能太陡也不能太平，太陡的话桥面净空不够，太平的话弦杆受力会太离谱，反复调了三次拱轴线，才让拱脚到拱顶的过渡看着顺，同时弦杆的受力路径能顺着桁架节点均匀传下去。

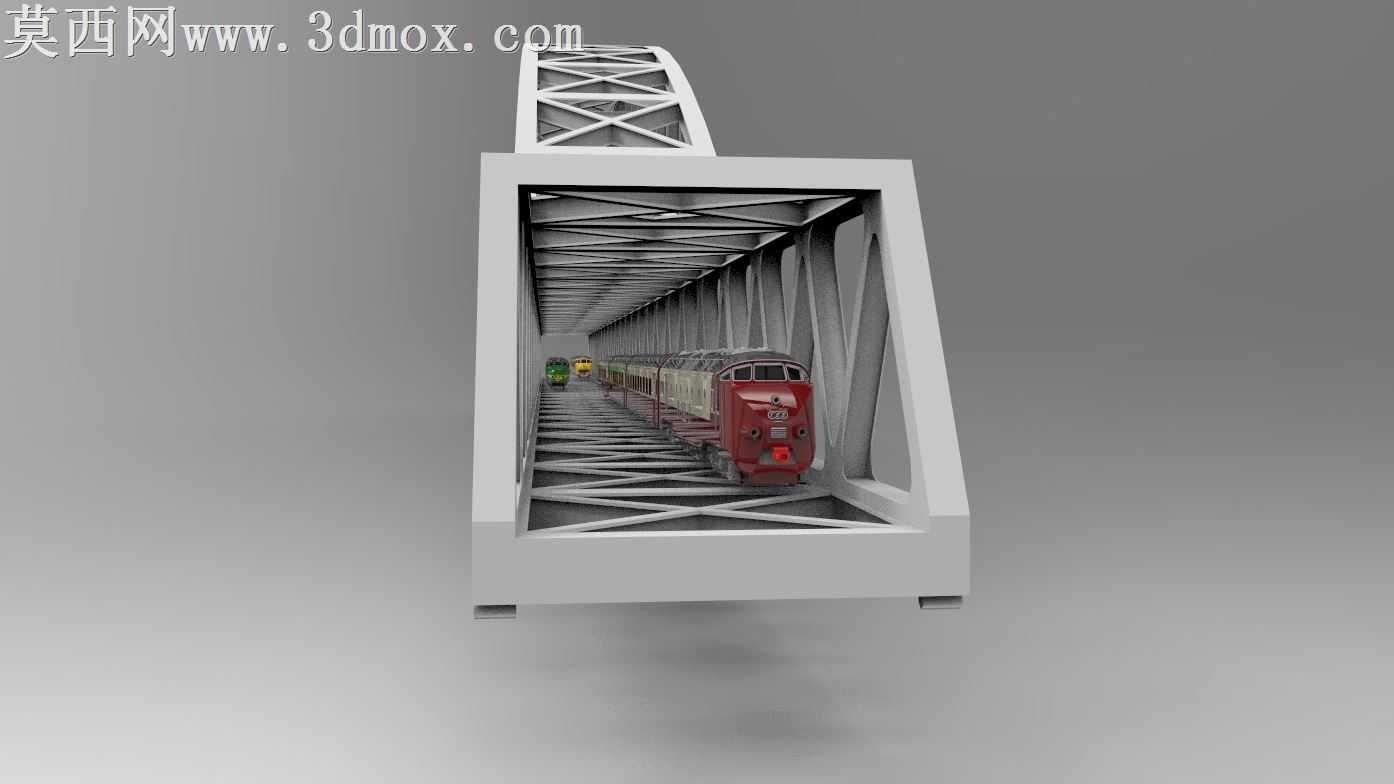

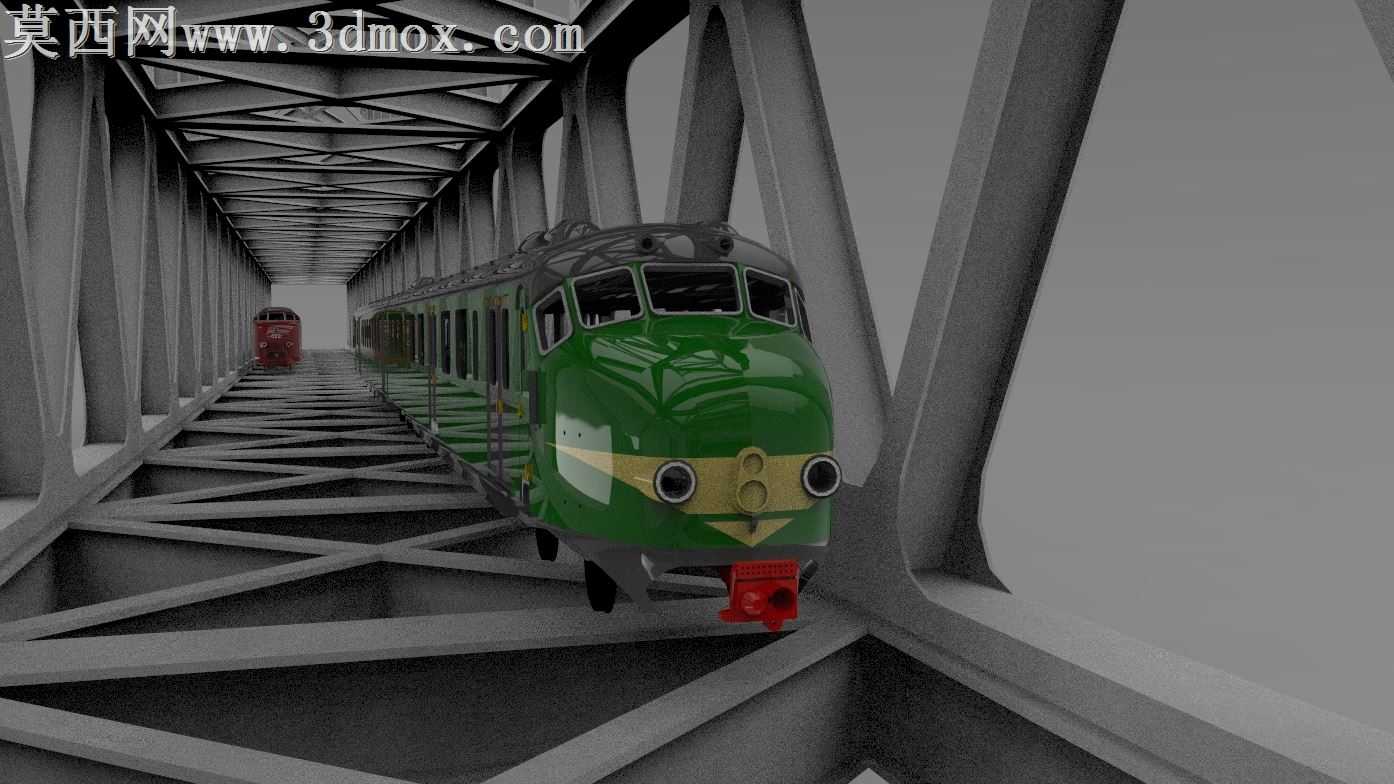

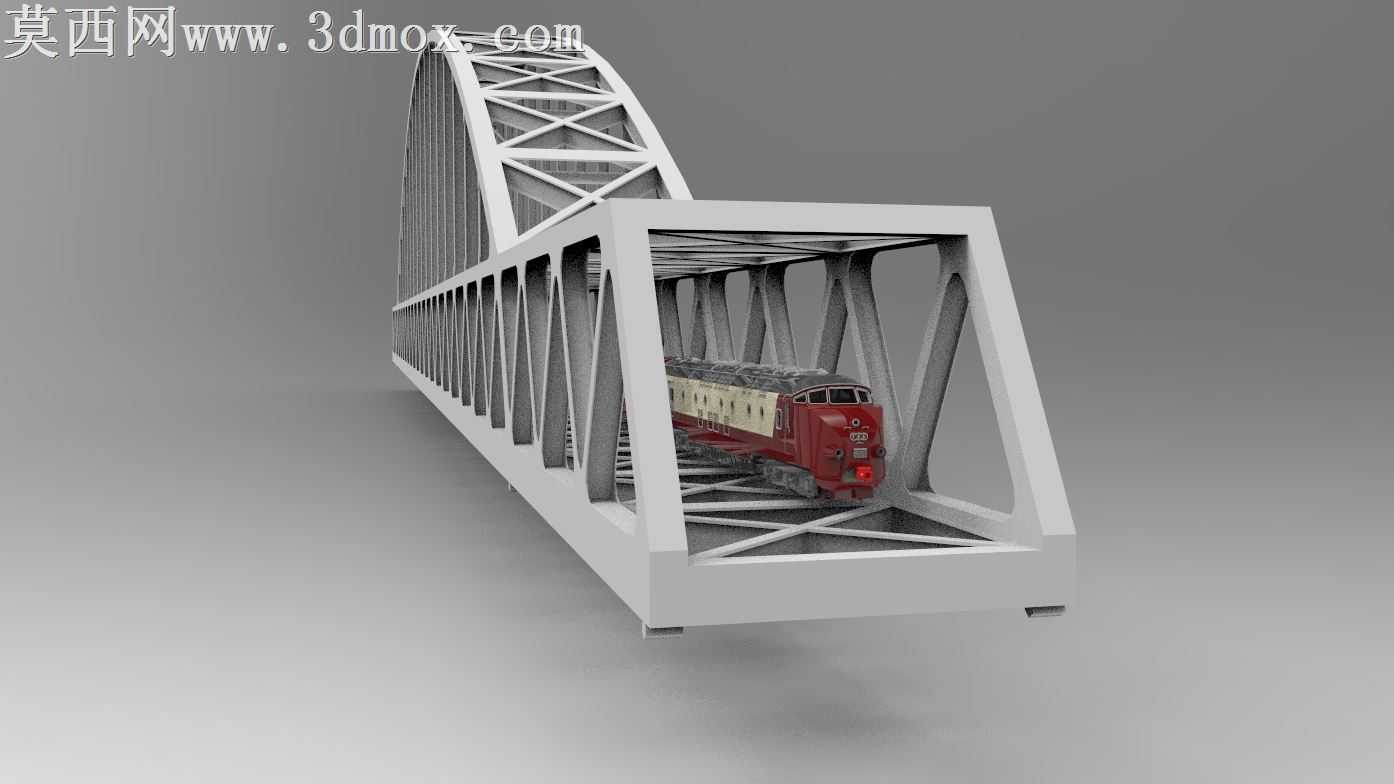

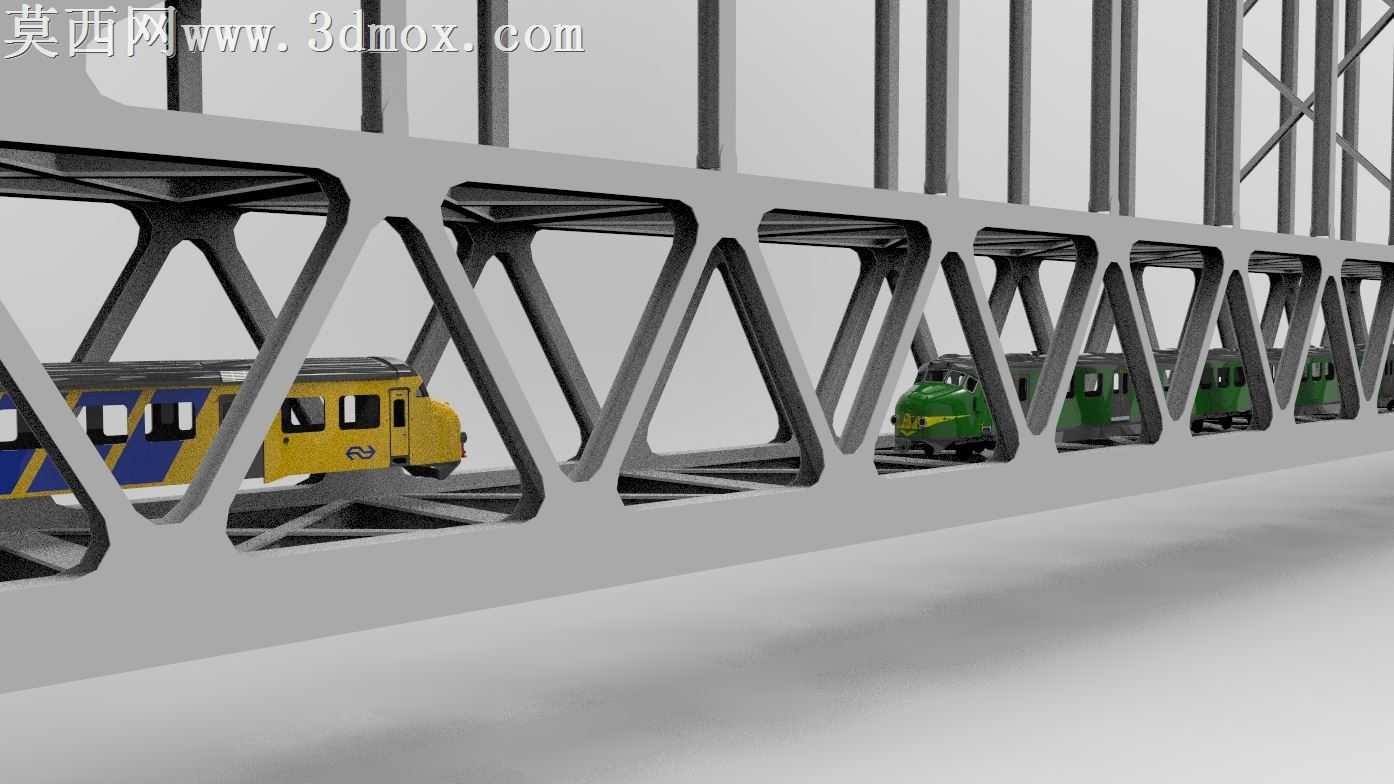

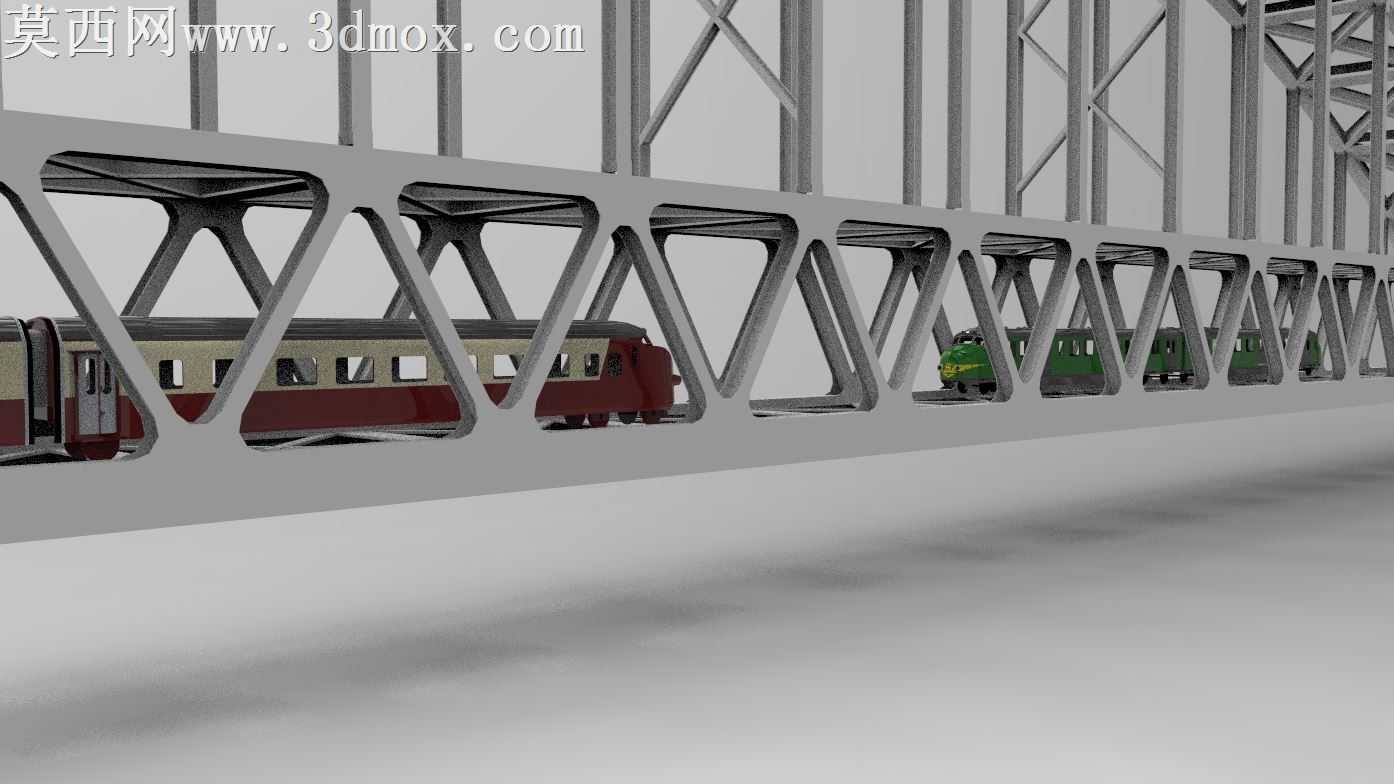

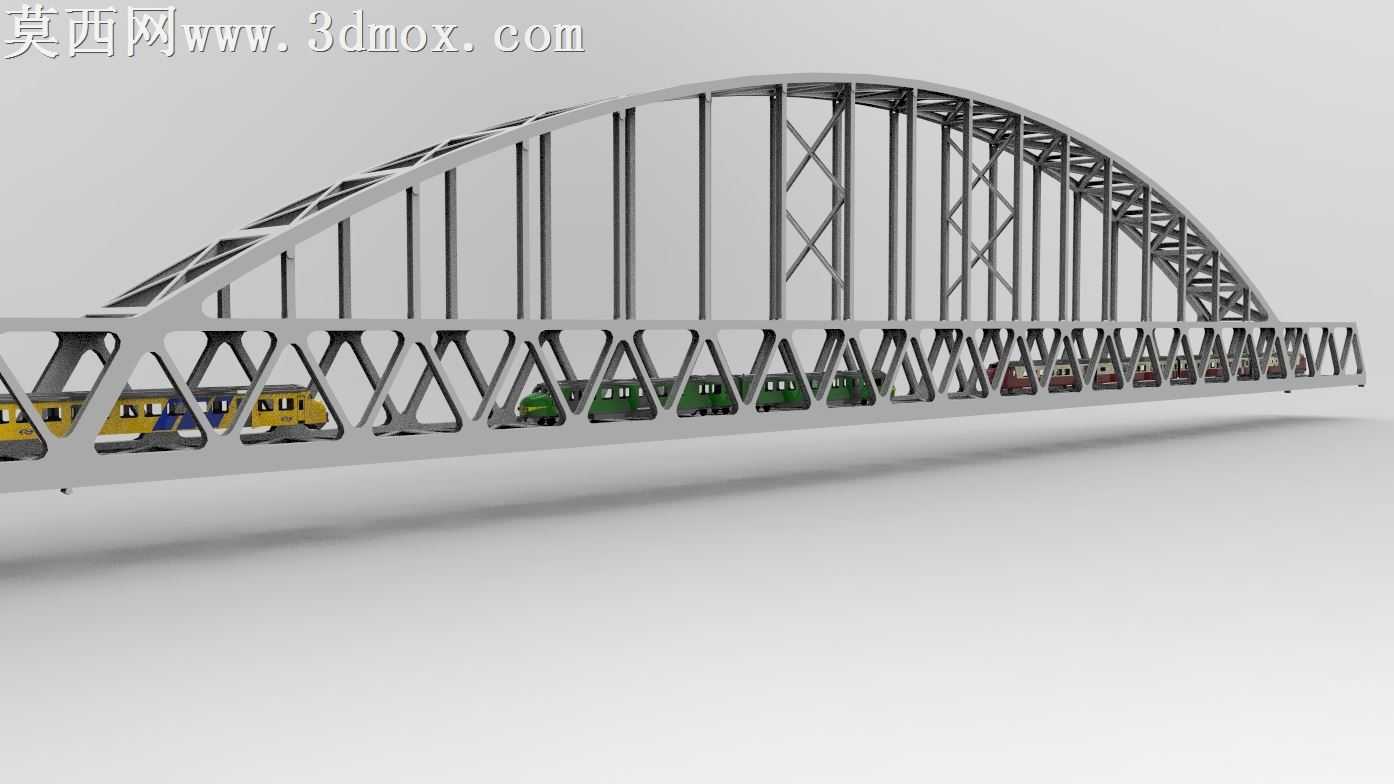

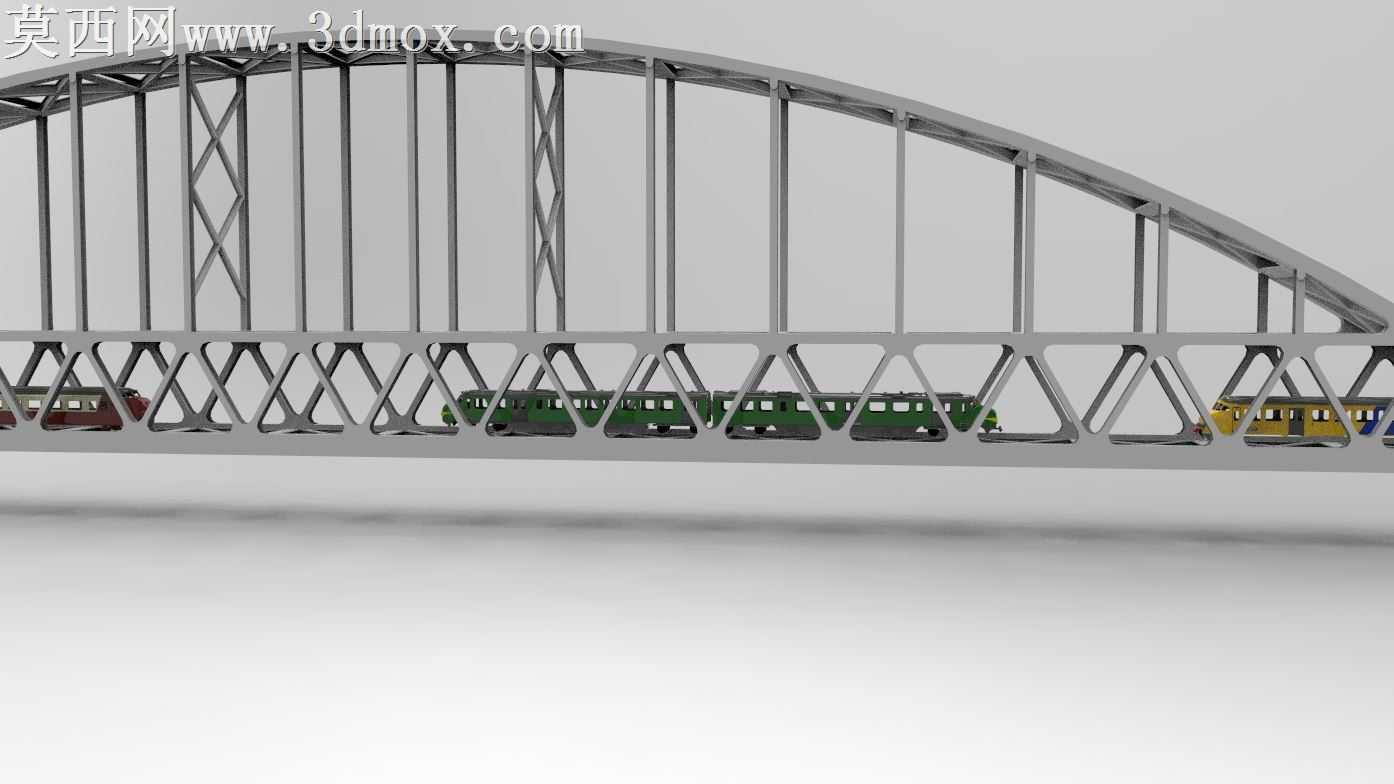

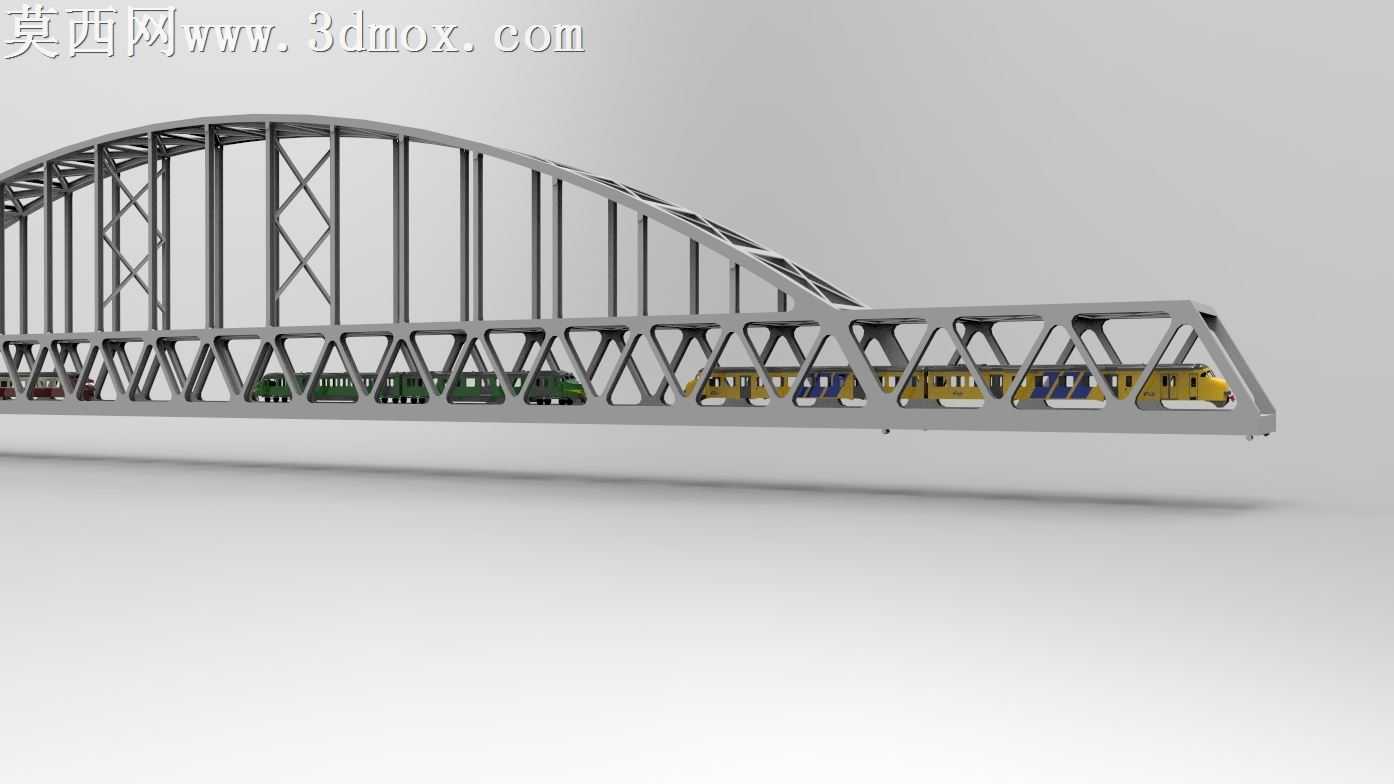

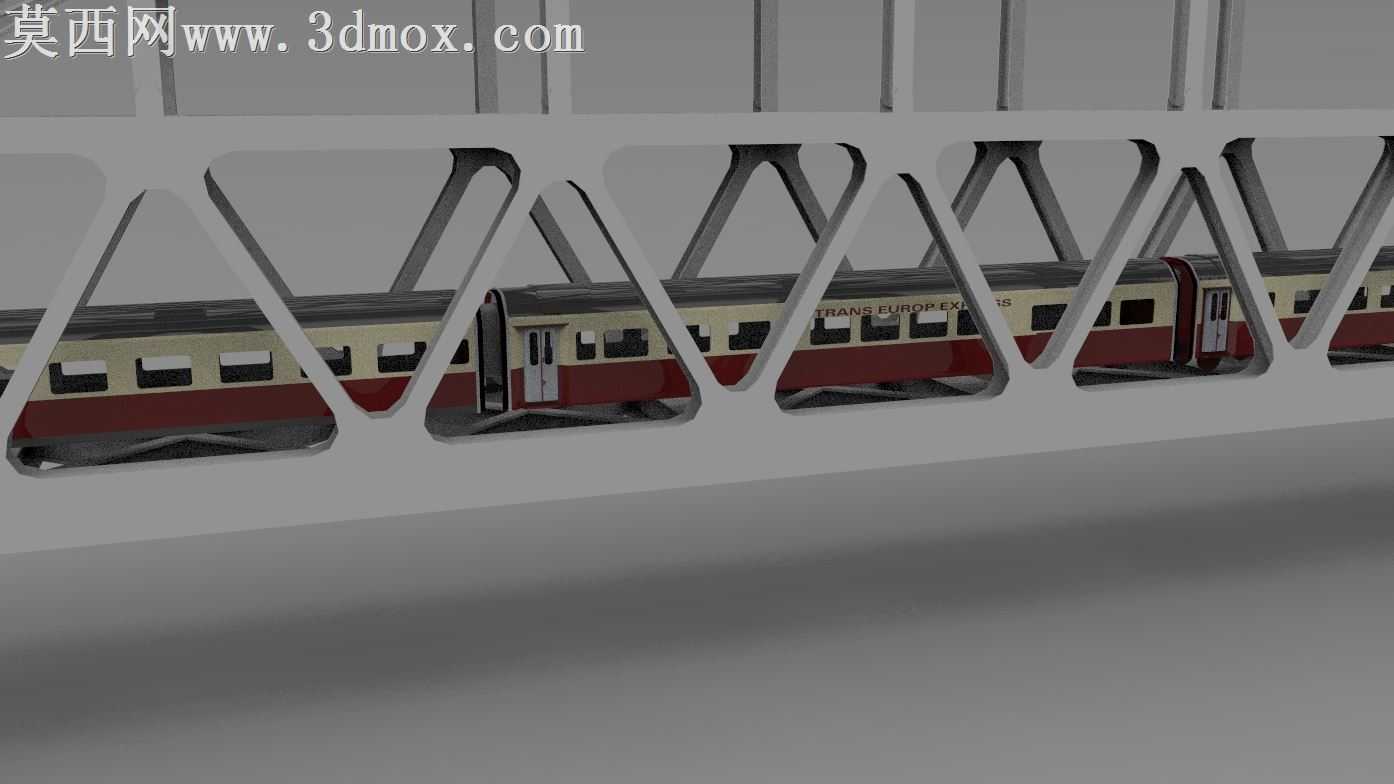

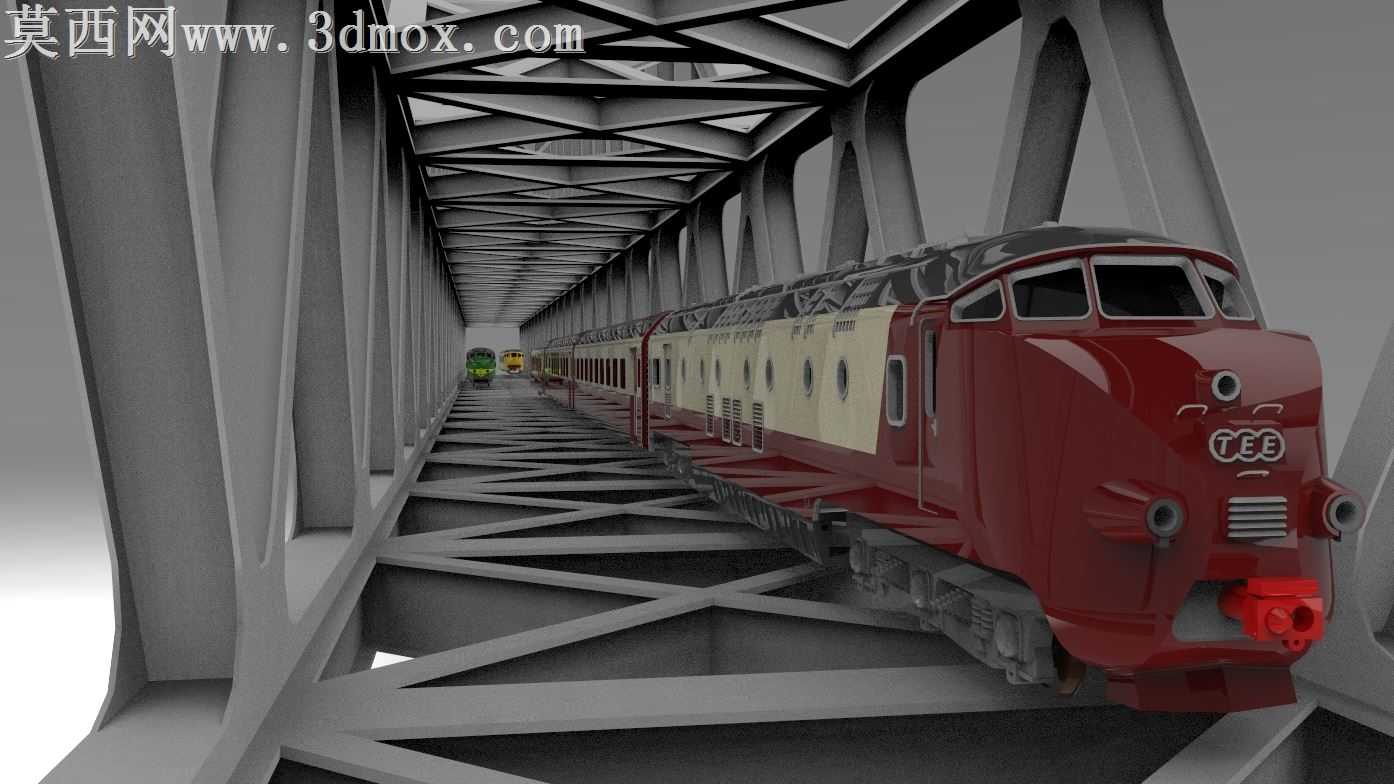

做桁架腹杆的时候没偷懒用统一规格的杆件，靠近拱脚的位置斜杆做的更粗，毕竟拱脚位置的剪力最大，越往拱顶走腹杆越细，中间的交叉腹杆特意留了微小的装配间隙，避免实际拼装的时候出现杆件干涉，毕竟这种格构式结构，要是节点处的杆件对不上，后期渲染的时候穿模会特别明显。桥面部分的纵梁和横梁是分开做的，纵梁顺着铁路走向铺，每隔一段就和横梁做绑定配合，还特意在桥面上加了简化的列车模型，黄颜色的客运车厢和深绿色的货运车厢错开摆，既能直观体现桥梁的承载场景，也能在渲染的时候给整个结构加个尺寸参照，一眼就能看出桥的实际跨度比例。

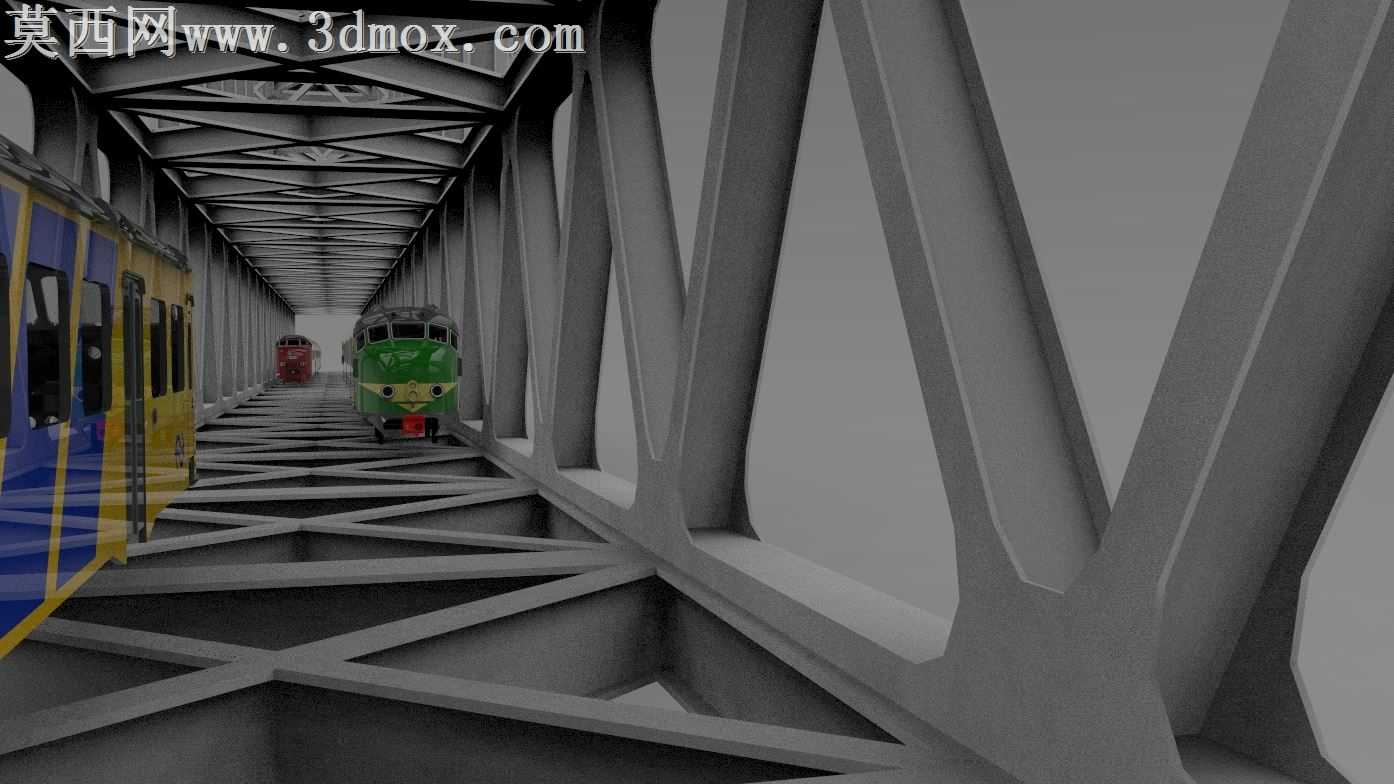

处理拱肋和桥面连接的竖杆时，一开始想直接用方管从头到尾连，后来发现老钢桥的节点处都有加劲肋，就给每个主节点都加了小的三角加劲板，虽然是小细节，但加上之后整个桥的工业质感一下就出来了，不会像简化玩具模型。材质调试的时候没给钢构件用太亮的镀铬材质，选了带细微磨砂质感的浅灰金属材质，稍微带一点做旧的粗糙度，毕竟这种常年在户外的铁路桥，不会是锃亮的新钢材状态，渲染的时候打了柔和的侧光，把桁架的投影投到桥面上，能清晰透出腹杆的格构阴影，结构的层次感一下就出来了。

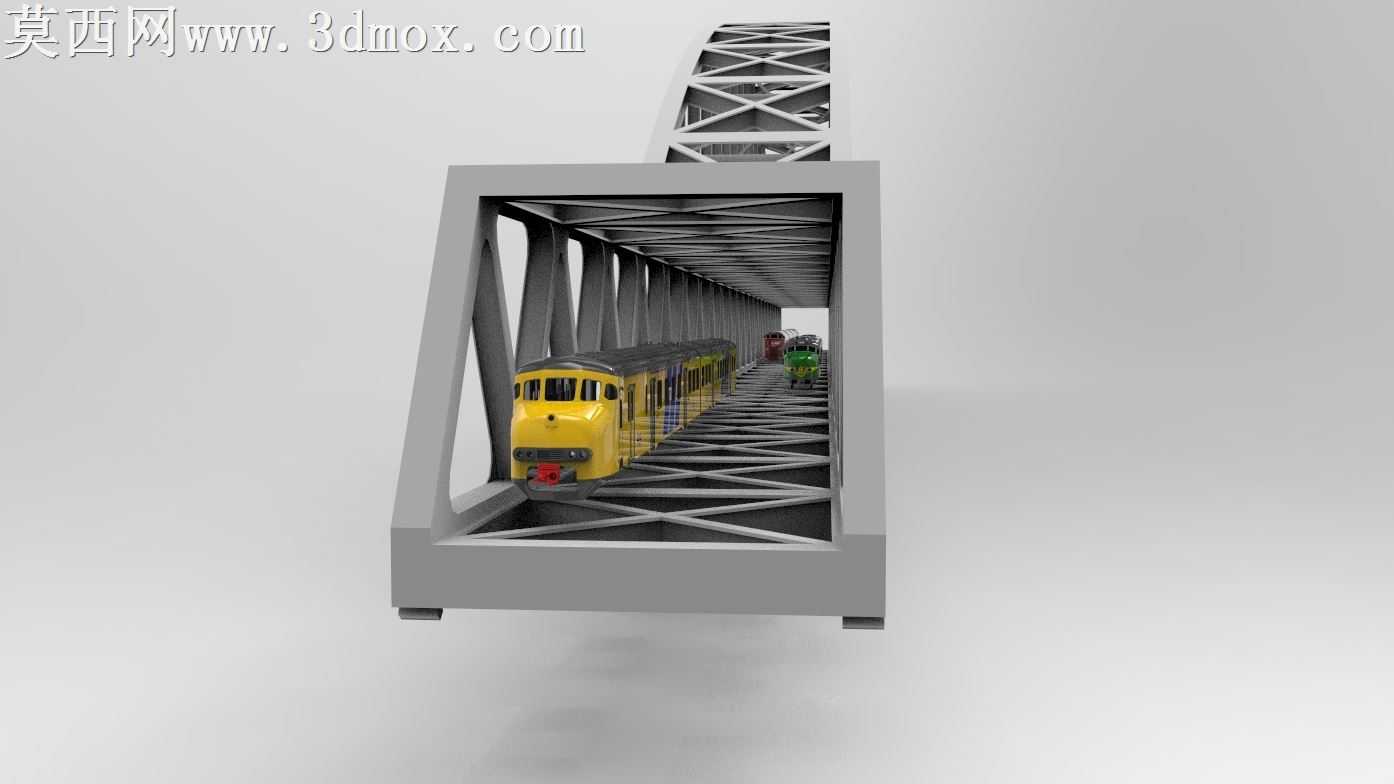

做的时候还考虑过要不要加桥墩，但参考图里的桥是跨运河的下承式拱桥，两端直接接岸堤，就把两端的桥台做了简化的混凝土块造型，没加多余的桥墩结构，避免抢了主桥桁架的视觉重点。整个模型做下来最费时间的就是节点对齐，每根腹杆的端点都要精准卡在弦杆的轴线上，差个几毫米渲染的时候就会看出杆件错位，反复核对了二十多个主节点的位置，才让整个桁架的线条看着顺直规整，不管是从侧面看拱的弧线，还是从端面看桁架的格构，都不会有歪扭的违和感。
