三瓣式滚珠轴承指尖休闲把玩结构

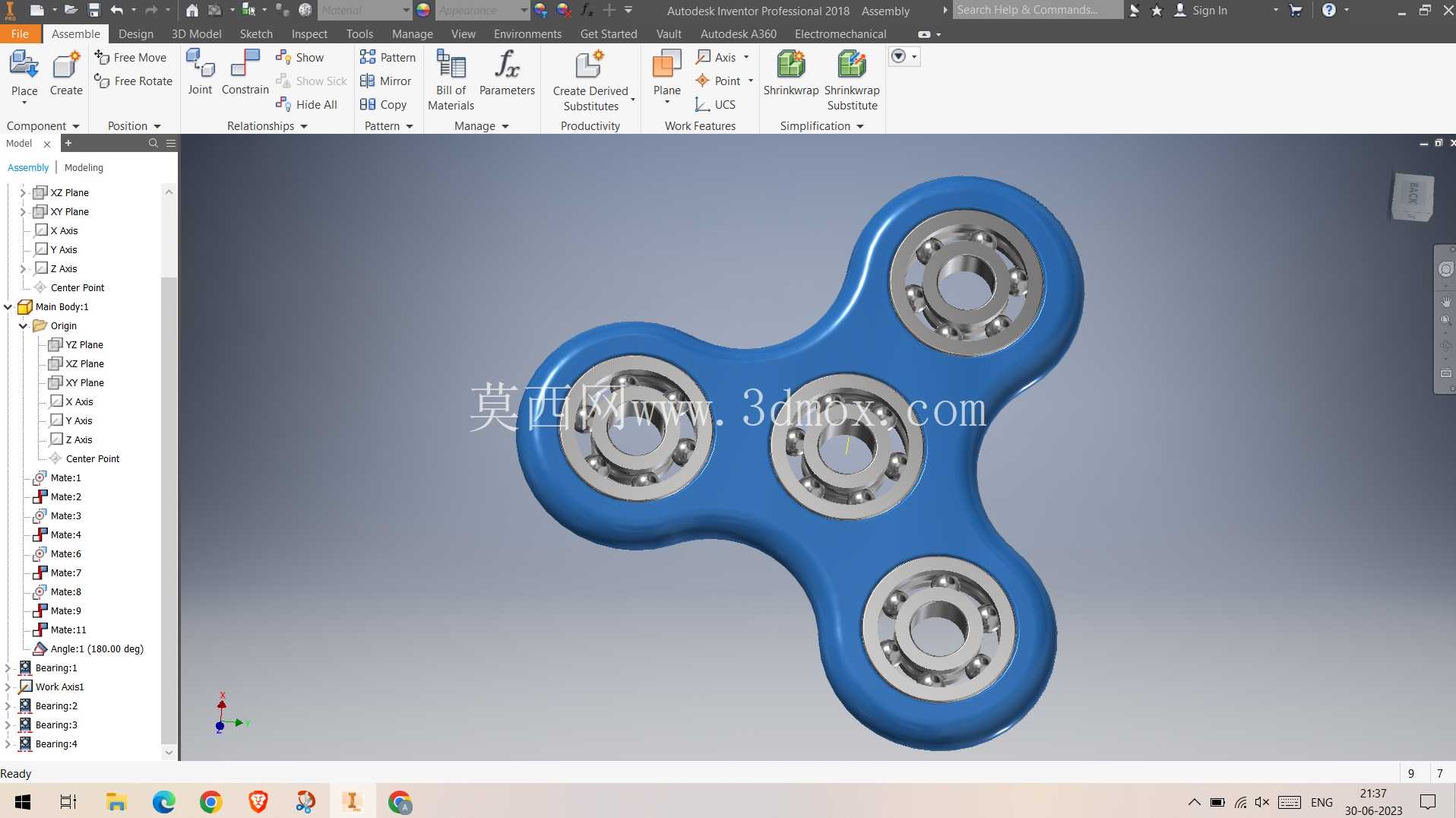

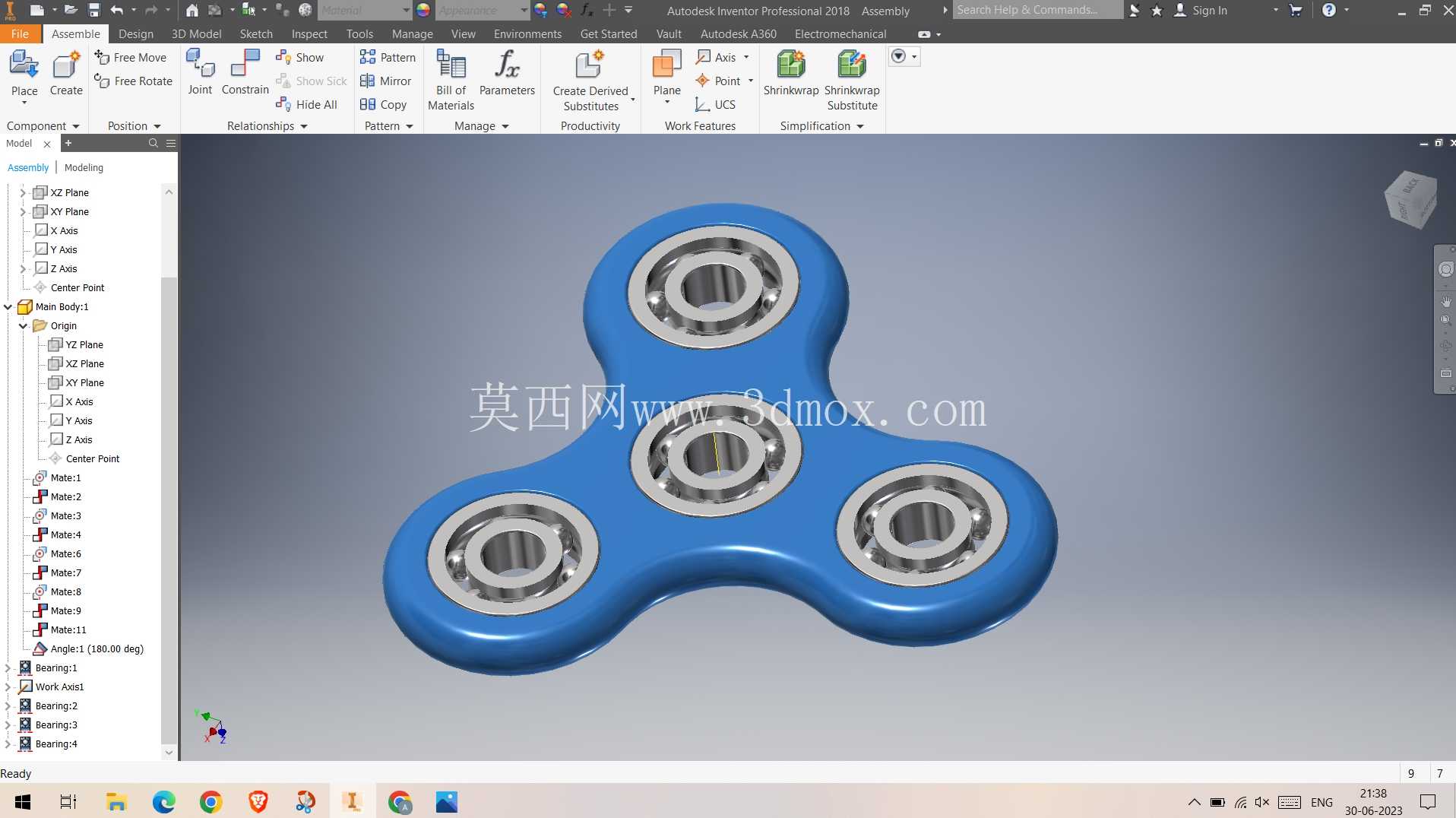

这款三瓣式旋转把玩结构，核心采用标准深沟球轴承作为旋转支撑部件，三个周向均匀分布的瓣体上各嵌入一枚同规格滚珠轴承，既作为旋转配重块提升转动惯量，也可作为手指捏持的接触位，避免长时间把玩时主体外壳直接摩擦指腹造成不适。从实际使用场景来看，这类结构主要用于日常零散时间的手部把玩，通过持续的旋转动作舒缓手部紧绷状态，也可作为机械结构认知的小型展示件，直观呈现滚动轴承降低转动摩擦的工作原理。

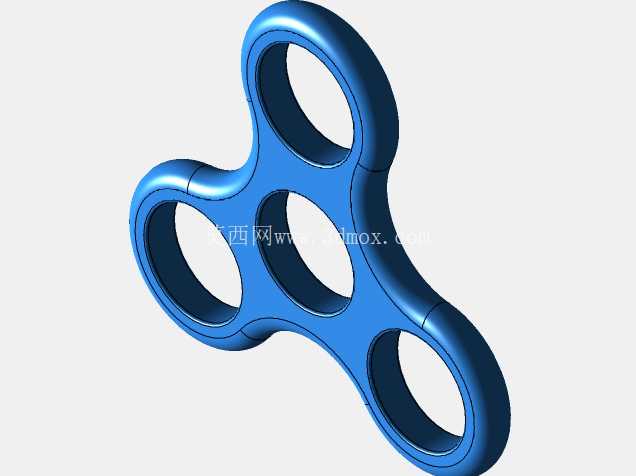

设计阶段首先确定中心旋转副的选型，选用标准608系列深沟球轴承作为中心旋转支撑，这类轴承径向游隙适中，转动阻力小，额定动载荷足以承受把玩过程中的径向按压与轻微偏载，不需要额外设计密封结构，依靠轴承自带的防尘盖即可阻挡日常使用中的浮尘侵入，降低后期维护成本。三个周向瓣体的轮廓采用大圆角过渡设计，所有外露棱边均做R2以上的倒圆处理，避免把玩过程中锐角划伤皮肤，瓣体上的轴承安装孔采用基孔制过渡配合，安装时通过轻微压入即可固定配重轴承，不需要额外涂胶或加装紧固件，既简化装配流程，也方便后期更换磨损的配重轴承。

从安装边界来看，中心轴承内孔直径8mm，适配直径8mm的指尖捏持轴或者桌面支撑轴，整体外轮廓最大回转直径75mm，单手握持时不会超出手掌覆盖范围，整体厚度控制在12mm，放入普通上衣口袋不会产生明显硌感。三个配重轴承的中心与中心轴承中心的距离保持一致，均为25mm，保证整体质心与旋转中心完全重合，避免旋转过程中出现偏摆抖动，转动时的动平衡精度控制在G2.5级别，高速旋转时不会产生明显的震感，转动过程中轴承滚动体与滚道的摩擦噪声控制在30分贝以内，不会对周边人员造成干扰。

结构材质选用ABS工程塑料作为主体瓣体的加工材料，这类材料韧性较好，跌落时不易开裂，表面可做哑光磨砂处理，握持时不易打滑，也可根据使用需求更换为铝合金材质，通过CNC铣削加工获得更高的表面质感与配重密度，进一步提升转动时长。主体瓣体与中心轴承的配合面设计有0.1mm的安装导向锥角，压装时不会刮伤轴承外圈的配合面，保证轴承安装后不会出现偏心问题。三个瓣体的连接筋位置做了加厚处理，厚度达到3mm，承受日常摔落的冲击力时不会出现断裂，连接筋与瓣体的交接处采用圆角过渡，避免应力集中导致的结构开裂。

实际使用时，手指捏住中心轴承的内圈，另一只手拨动任意一个瓣体即可带动整体结构旋转，由于三个配重轴承自身也可独立转动，旋转过程中配重轴承的滚动体也会产生公转与自转的复合运动，进一步提升转动的顺滑度与视觉效果。如果作为桌面摆件使用，可搭配直径8mm的固定支撑轴，将中心轴承内圈与支撑轴过盈配合固定，拨动后即可在桌面持续旋转，不需要持续用手捏持。这类结构的设计不需要额外添加复杂的锁紧机构，所有配合部位均采用标准件适配，加工时只需要保证三个安装孔的位置度公差在0.05mm以内，即可满足动平衡要求，普通的三轴数控铣床或者3D打印设备均可完成主体结构的加工，加工门槛较低，适合作为机械结构入门的练习案例。
