直列四缸内燃机曲柄连杆机构装配结构

项目分类:发动机 发布时间:2024-09-25 ID:776237
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构
  • 直列四缸内燃机曲柄连杆机构装配结构

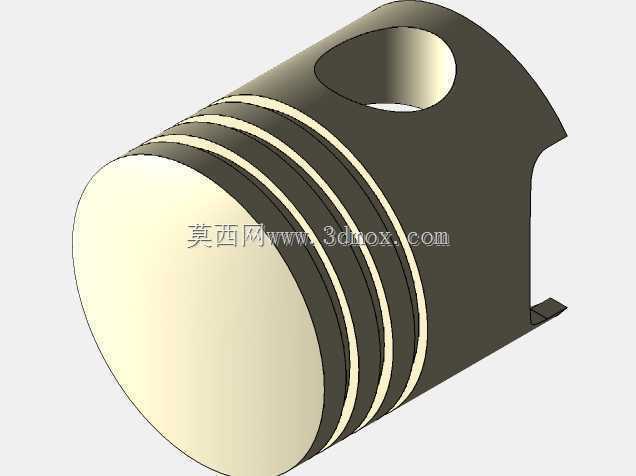

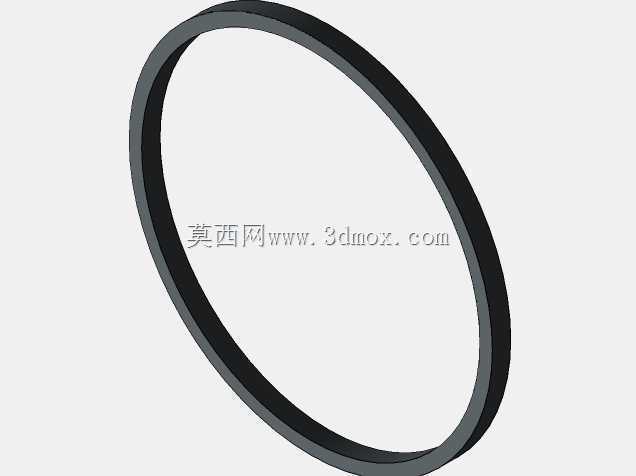

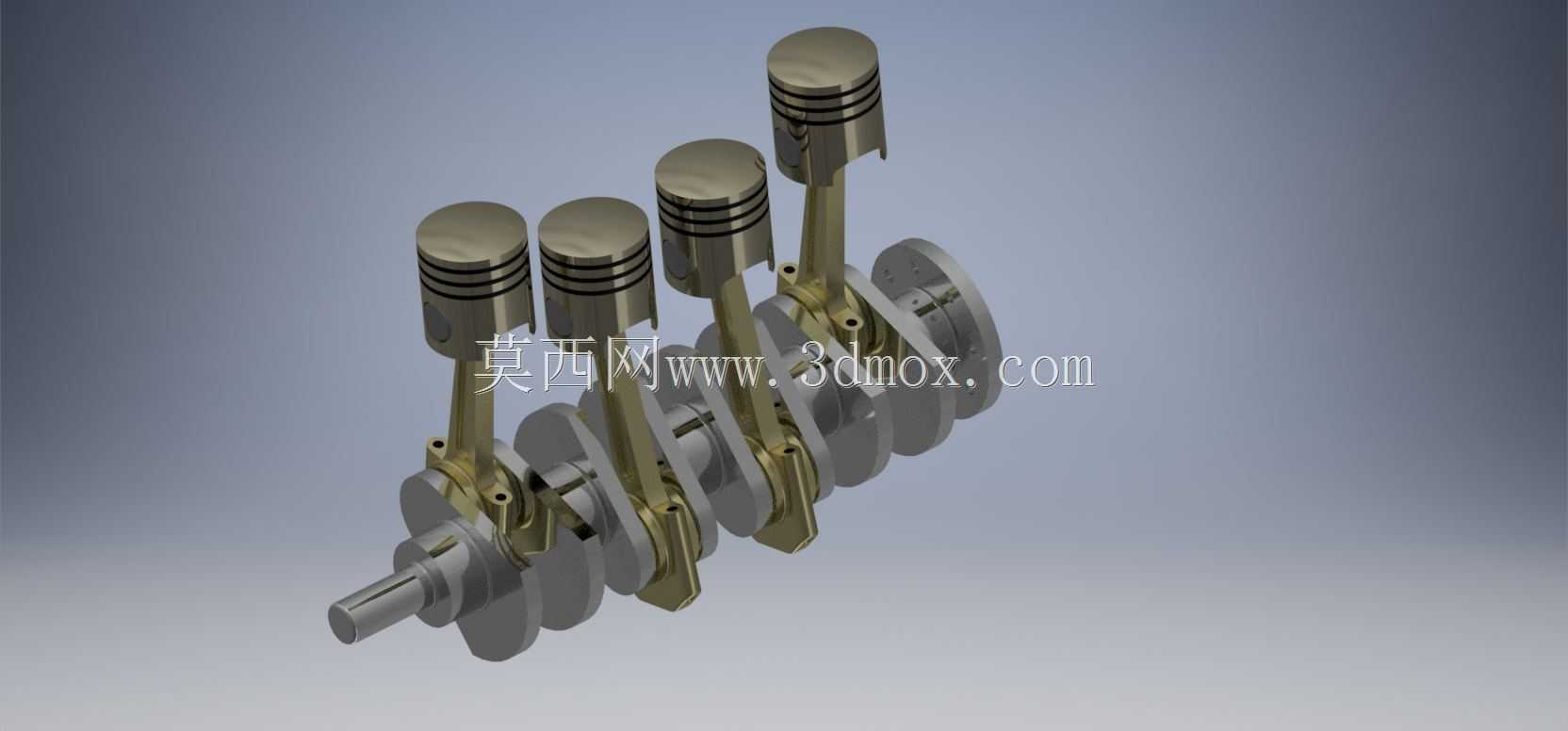

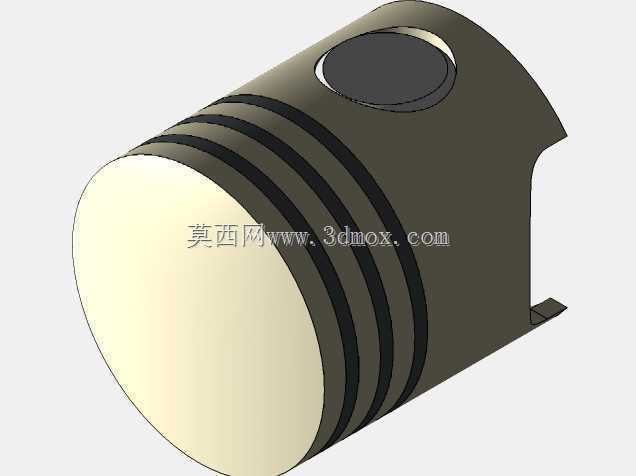

  这套直列四缸动力核心的装配结构,广泛适配民用乘用车、轻型商用车的前置动力单元,也可作为小型工程机械、固定式发电机组的动力源核心参考,覆盖从1.0L到2.5L排量区间的自然吸气机型通用结构逻辑,是往复式内燃机里应用占比最高的构型之一。整套结构的核心功能是完成燃料化学能到旋转机械能的转换,活塞承接燃烧室内燃气爆发的轴向推力,通过活塞销将力传递给连杆,连杆把活塞的往复直线运动转化为曲轴的旋转运动,最终通过曲轴输出端向外传递扭矩,驱动整车传动系统或者附属作业设备。设计过程中采用自下而上的装配逻辑,先逐个完成单体零件的结构建模与公差匹配,再通过几何约束完成组件分装,最后完成总装约束校验。活塞部分采用三道环槽设计,两道气环保证燃烧室密封,

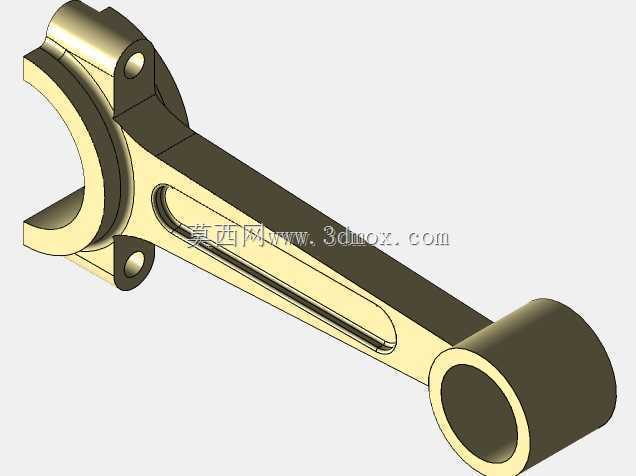

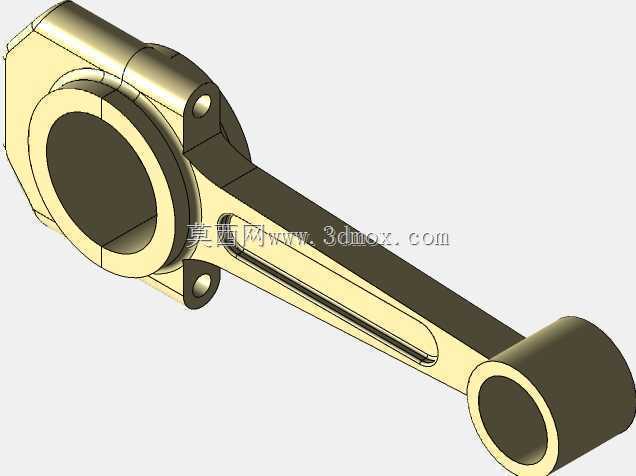

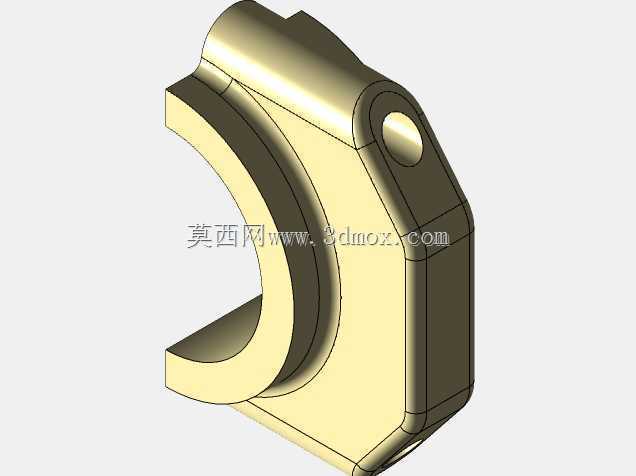

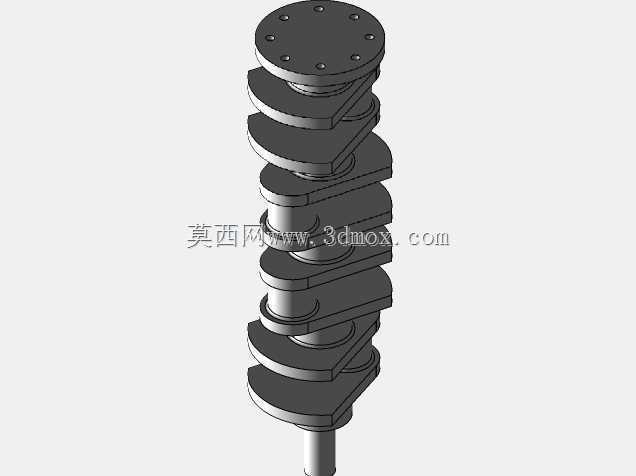

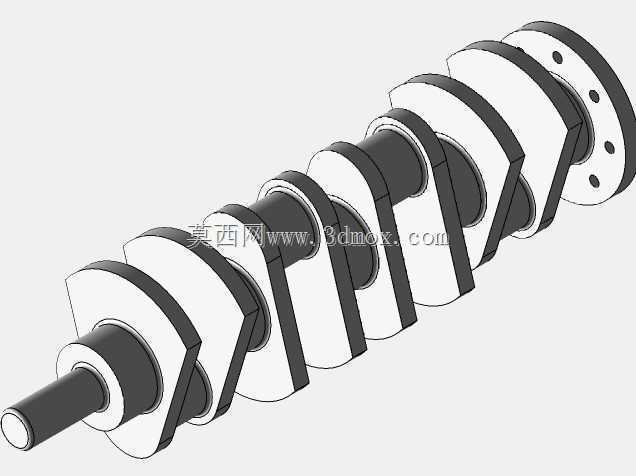

  一道油环负责刮除缸壁多余润滑油,活塞裙部做了微椭圆型线处理,适配热态下的膨胀变形,避免冷态敲缸、热态拉缸的问题;活塞销采用全浮式设计,两端通过卡簧限位,工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动,保证磨损均匀。连杆采用锻钢材质的工字形截面,在保证结构强度、抗疲劳性能的前提下尽可能降低往复运动质量,减小高转速下的惯性力载荷,连杆大头采用斜切口设计,方便从气缸体内完成拆装,大头轴瓦与曲轴连杆轴颈的配合间隙严格控制在0.02-0.05mm区间,保证压力润滑油膜的稳定形成。曲轴采用全支撑结构设计,四个连杆轴颈对应四个气缸的做功相位,相邻气缸做功间隔角为180度曲轴转角,可实现做功冲程的均匀交替,输出扭矩波动更小;

  主轴颈与连杆轴颈之间设置有贯通的润滑油道,压力机油可从主油道直达连杆轴颈表面,为摩擦副提供持续润滑;曲轴前后端分别设置有油封轴颈与正时驱动、飞轮安装的定位结构,飞轮端的法兰盘通过止口定位保证与飞轮的同轴度,降低旋转动平衡偏差。整套结构的安装边界需要匹配缸体的缸心距参数,四个气缸的中心距保持等距设计,曲轴主轴颈的同轴度公差控制在0.01mm以内,活塞在上止点时的顶面高度与缸体上平面的高度差控制在±0.03mm区间,保证燃烧室容积的一致性;连杆在装配过程中需要做重量分组,同组连杆的重量差控制在5g以内,活塞组件也需要做重量匹配,降低曲轴旋转过程中的不平衡量,减少发动机运转时的振动与噪声。

  整套装配结构在约束完成后可模拟曲轴旋转过程中活塞的往复运动、连杆的摆动轨迹,验证运动过程中各零件之间的干涉情况,比如活塞在上止点、下止点位置时与气门的避让间隙,连杆摆动过程中与缸筒内壁的最小间隙,曲轴平衡块旋转过程中与缸体曲轴箱内壁的间隙,确保实际加工装配后不会出现运动干涉问题。对于结构设计从业者而言,这套结构可以清晰展示往复式内燃机核心运动组件的配合逻辑,理解曲柄连杆机构的运动学原理,掌握不同零件之间的公差配合选型依据,在做同类动力产品设计、逆向测绘、教学演示时都可以作为精准的结构参考,也可用于虚拟装配训练、运动仿真分析的基础模型,帮助从业者快速理清四缸发动机核心部件的装配关系与设计要点。
