四缸发动机排气歧管结构设计方案

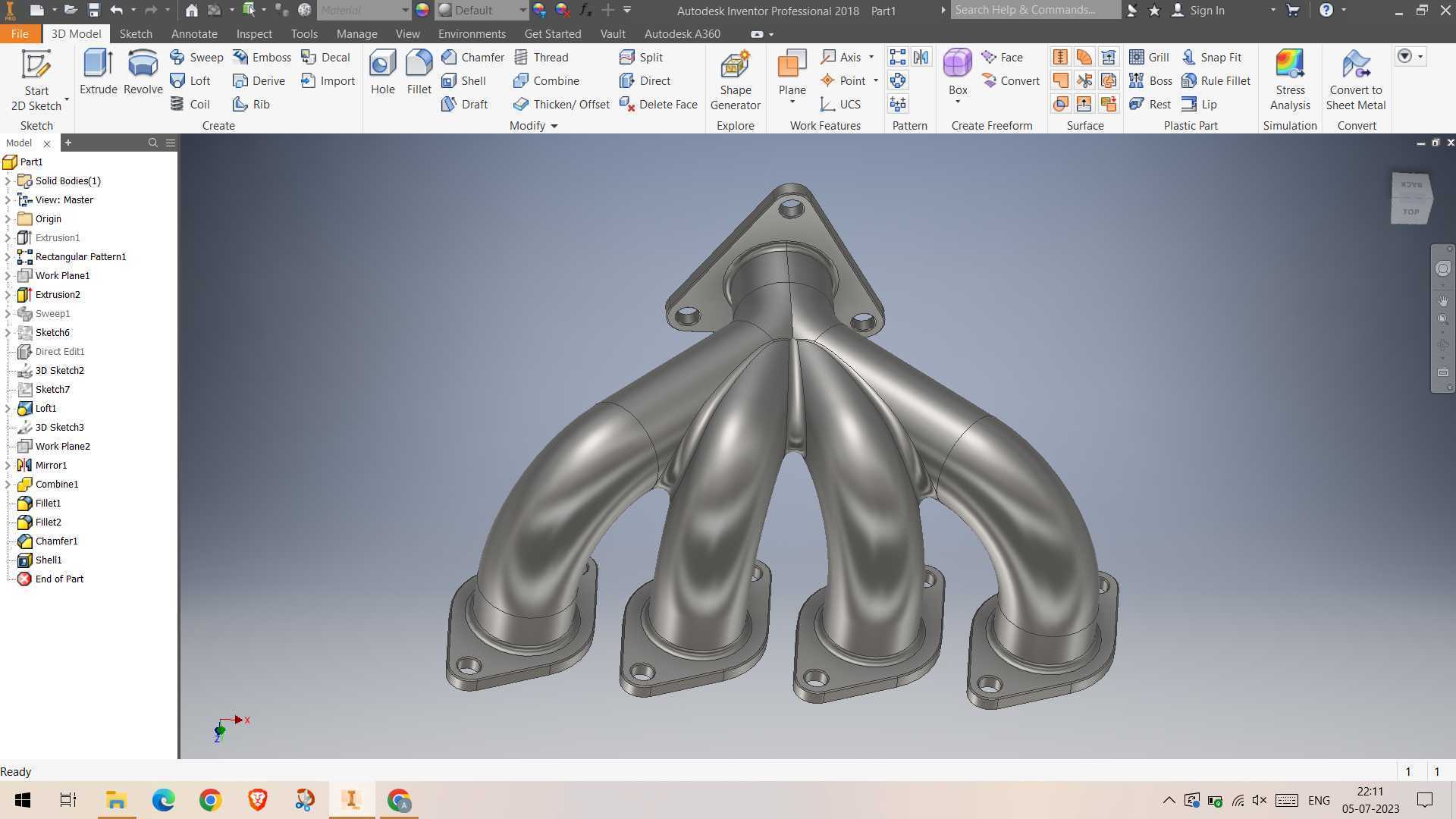

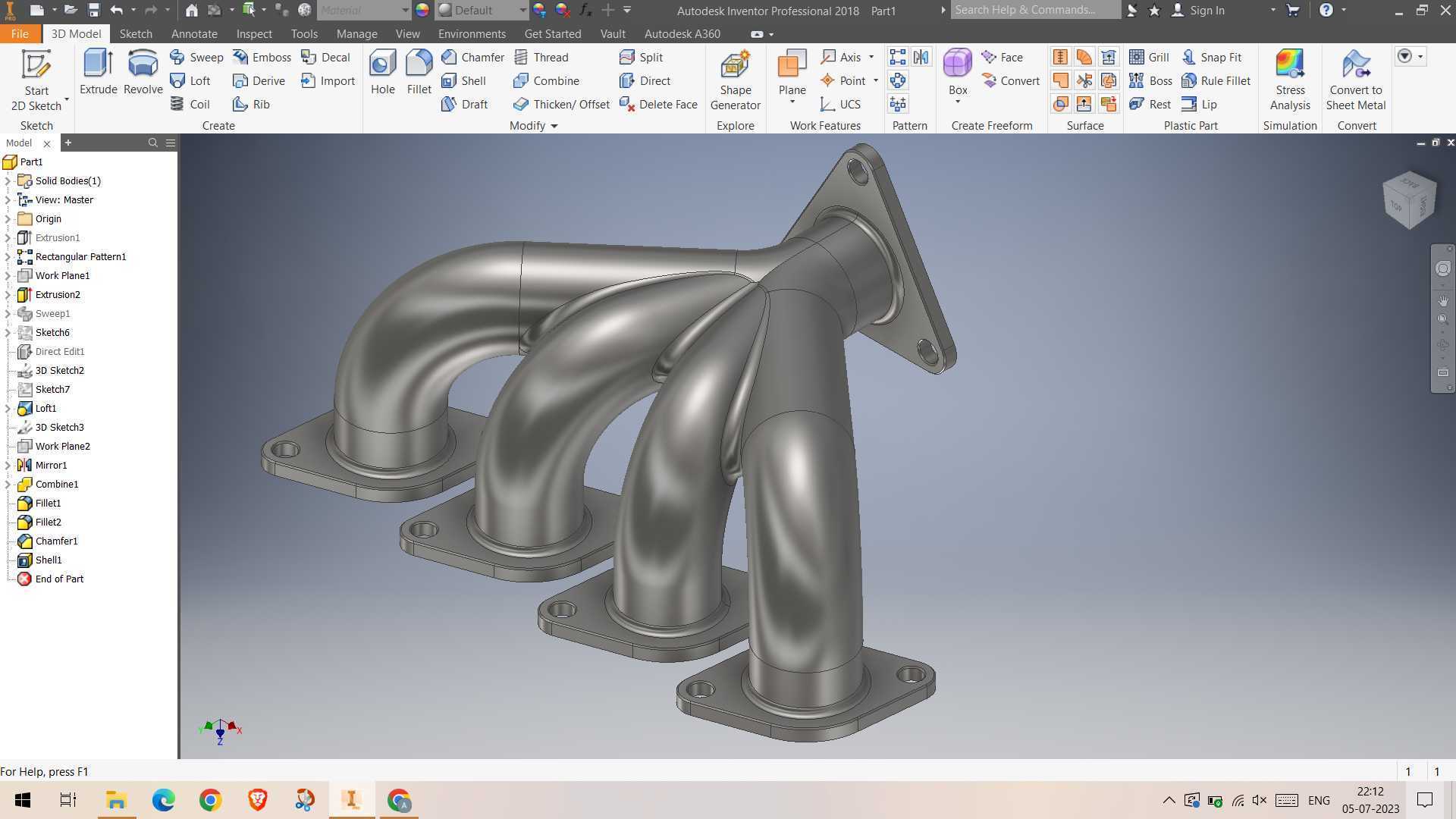

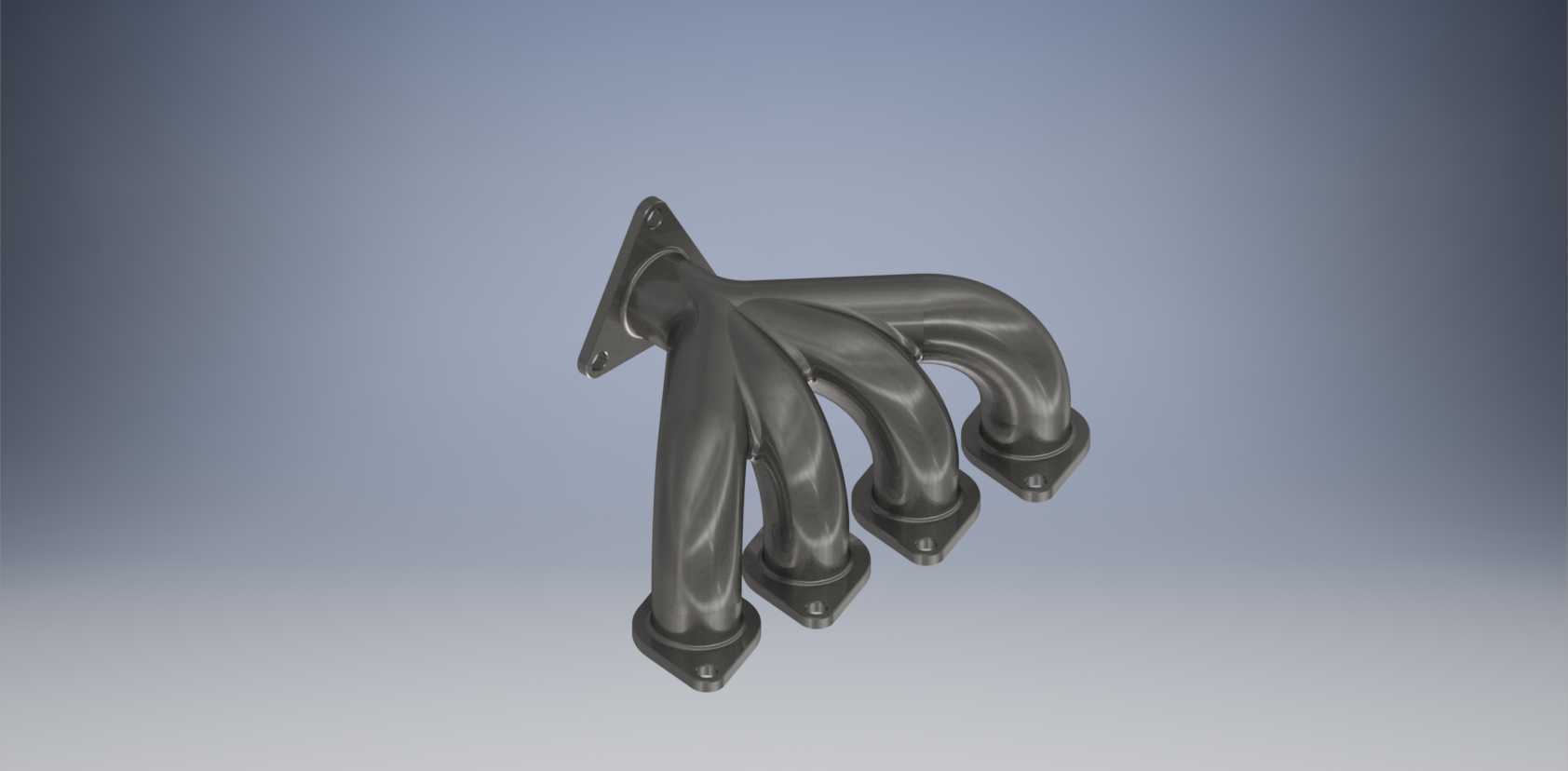

　　排气歧管作为内燃机进排气系统的核心导流部件，直接承接各气缸排出的高温高压废气，将分散的气缸排气汇流后送入三元催化器与排气尾管段，其结构设计的合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发中不可忽视的关键结构件。本次设计的四缸机型排气歧管，采用四支等长歧管分支汇流至单一出口的布局，适配直列四缸发动机的点火顺序与排气脉冲特性，从根源上避免各缸排气之间的干涉问题，降低排气背压对气缸扫气过程的负面影响。

　　从实际装车应用场景来看，这类排气歧管广泛适配1.5L-2.5L排量的民用乘用车直列四缸汽油机，也可匹配同缸数布局的小型非道路柴油机，安装位置位于发动机缸盖的排气侧，上方紧邻发动机舱隔热罩，下方对接三元催化器安装法兰，周边需要预留氧传感器安装位、发动机吊装吊耳的避让空间，同时要与发动机舱内的冷却管路、线束走向保持足够的安全间隙，避免高温排气烘烤周边橡塑部件引发老化失效。

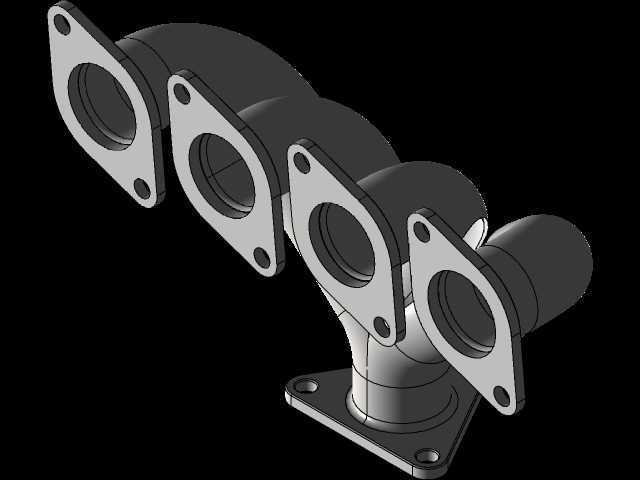

　　设计过程中采用自顶向下的装配设计逻辑，首先锁定缸盖侧的安装边界：四个进气法兰端面完全贴合缸盖排气道口的密封面，每个法兰位设置两个螺栓安装孔，孔位公差严格匹配缸盖对应的螺纹孔位置，法兰面加工有密封环槽，可适配金属复合密封垫片，保证高温高压下的密封可靠性，避免废气泄漏引发的舱内异味或功率损失。歧管的分支管路走向经过多轮曲率优化，每一段管路的弯折半径都控制在合理区间，避免管路内壁出现急弯导致的排气阻力陡增，同时保证四个分支的管路长度差值控制在5%以内，让各缸排出的废气到达汇流腔的时间差尽可能缩小，充分利用排气脉冲效应提升排气效率，也能让后续的三元催化器进气更均匀，提升尾气转化效率。

　　汇流腔的结构采用渐变扩容的设计，从四个分支入口到总出口的通流截面逐步扩大，降低废气流速的同时稳定气流压力，避免高速气流在腔体内形成紊流引发额外的排气阻力。总出口端采用标准的三角形法兰布局，三个螺栓孔均匀分布在法兰端面，可直接对接主流规格的三元催化器入口法兰，法兰端面同样预留密封垫片安装位，保证连接位置的密封性。整个歧管的管壁厚度根据不同位置的热负荷做差异化设计：靠近缸盖侧的法兰与管路起始段厚度更大，可承受更高的排气温度与热冲击，远离缸盖的管路段适当减小壁厚，在保证结构强度的前提下降低整体重量，减少发动机总成的自重负担。

　　安装边界的校核过程中，充分考虑了发动机运行过程中的热膨胀量，歧管的整体长度方向预留了足够的热变形补偿空间，安装螺栓的孔位采用腰型孔与圆孔搭配的设计，允许歧管在冷热交变工况下有微小的位移空间，避免热应力集中导致的管路开裂或法兰密封失效。歧管的四个分支管路的固定支架位置经过优化，支架的固有频率避开发动机常用转速区间的振动频率，防止运行过程中出现共振断裂问题，支架与缸体的连接位置加装减震衬套，进一步隔绝振动传递，提升部件的使用寿命。

　　从结构工艺性来看，整个歧管的外形结构适配高硅钼铸铁的铸造工艺，所有的弯折位置都设计有合理的拔模斜度，管路内壁没有出现倒扣或无法脱模的结构，铸造后的流道内壁经过精整处理，降低内壁粗糙度，减少废气流动过程中的沿程阻力。法兰面的加工余量预留合理，可通过一次装夹完成所有密封面与螺栓孔的加工，减少加工工序的装夹次数，提升批量生产的加工效率与尺寸一致性。

　　在实际的性能匹配层面，这款歧管的通流能力经过流道仿真验证，在发动机额定转速工况下，整体排气背压控制在合理区间，不会因为排气阻力过大导致发动机功率下降，各缸的排气不均匀度控制在3%以内，不会出现某一缸排气不畅导致的工作粗暴、排温异常等问题。同时歧管的外壁结构设计有加强筋布局，在管路弯折的应力集中位置增加局部壁厚与加强结构，可承受发动机运行过程中的振动与热冲击，满足整车全生命周期的使用可靠性要求。
