适配方管的低成本滑板直线轴承结构

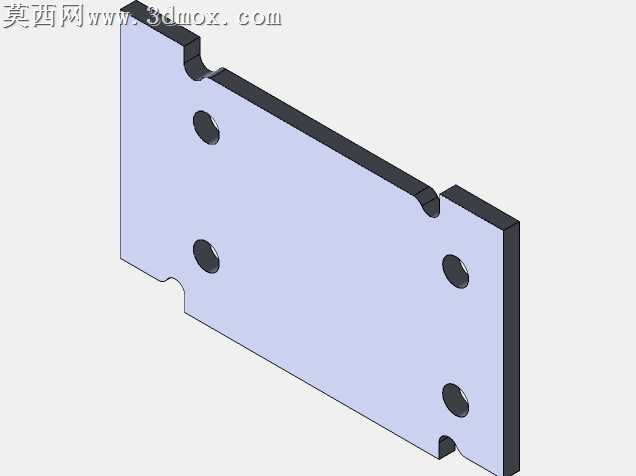

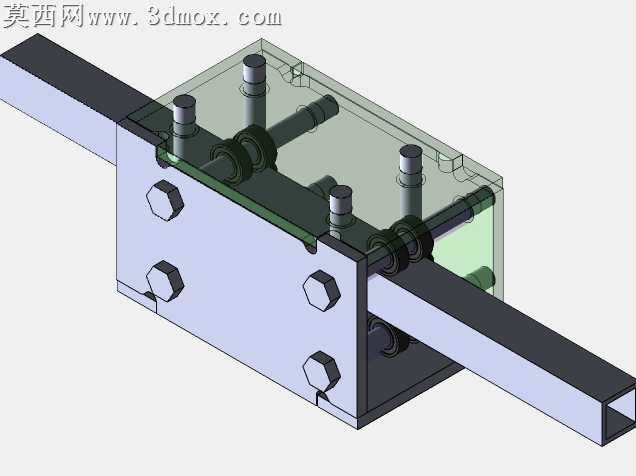

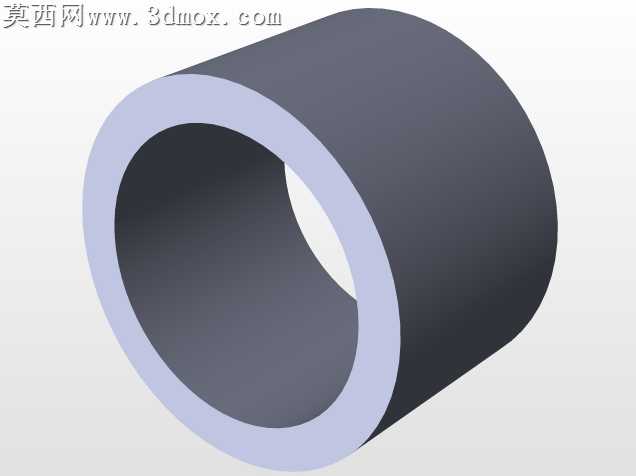

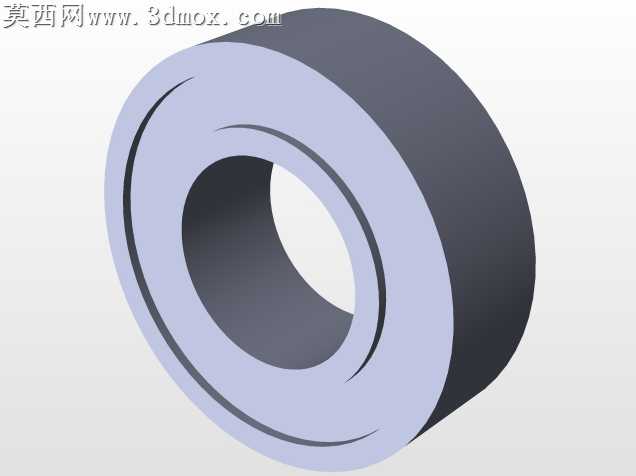

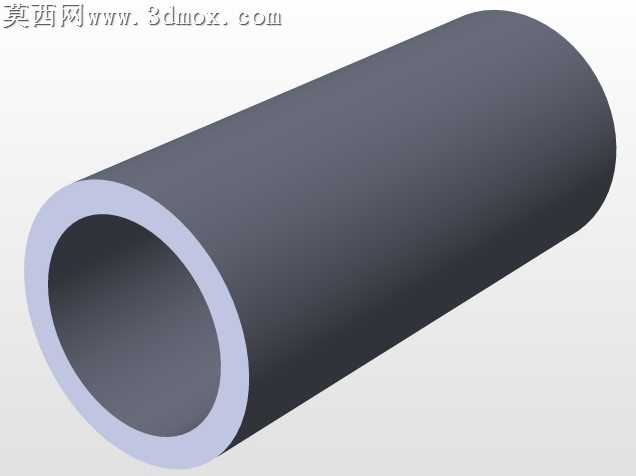

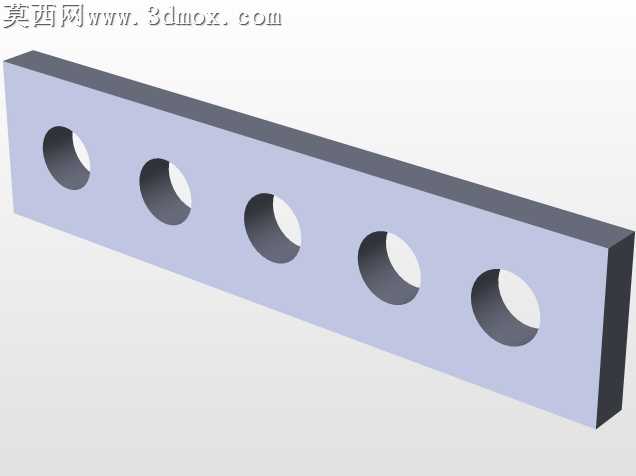

做这个结构的时候最先想解决的就是小设备上直线导向成本太高的问题，市面上现成的直线导轨滑块一套下来动辄几十上百，做小型数控改装或者DIY设备的时候预算根本扛不住，干脆盯着手边最容易买到的方管做适配。一开始试过直接把轴承贴在方管外壁，跑起来晃得厉害，后来才想明白要把轴承的排布做成抱合式的，上下左右都给方管留出限位的接触点，不能只靠单侧轴承受力。选轴承尺寸的时候特意卡着常用的8mm内径、16mm外径的微型轴承来，这种轴承五金店随便就能买到，替换成本极低，配M8的内六角螺栓当轴，连专门的轴座都省了，螺栓直接锁在侧板上，后期松了紧一下螺母就能调预压。侧板一开始想用3D打印件试，打了两套测下来刚性不够，切深稍微大一点就晃，换成5mm厚的胶合板先做原型，跑起来居然稳得出奇，手晃着完全感觉不到游隙，要是给数控机床上用，直接换成铝板或者钢板用等离子切就行，孔位都不用改，切完攻个丝就能装。建模的时候特意把方管和轴承的配合间隙留了0.1mm的余量，实际装配的时候不会卡滞，螺栓穿轴承的位置特意做了沉孔，螺母沉进去之后不会突出侧板表面，整个滑块的外轮廓是规整的方形，往上装工作台或者其他附件的时候不用额外找平面。透明上盖的部分是特意做的观察位，能直接看到内部轴承的磨损情况，不用拆整个滑块就能判断要不要换轴承，上盖和侧板用螺栓锁死，拆的时候只需要拧四个螺丝就能把整个滑块从方管上滑下来。调渲染材质的时候特意把侧板做成了淡蓝色的金属质感，方管做了磨砂钢的效果，透明上盖加了轻微的折射和反光，能隐约看到内部的轴承和轴的结构，螺栓都做了镀锌的金属质感，跟实际装配出来的效果几乎一致。这个结构最实用的地方就是所有零件都不用开模，方管是现成的型材，轴承螺丝都是标准件，侧板不管是用木板、铝板还是钢板，只要按孔位切出来就能用，装在小型数控雕刻机、等离子切割机上做导向完全够用，成本连现成导轨的十分之一都不到，后期维护也简单，哪个轴承坏了换哪个就行，不用整个滑块换掉。
