罗伯瓦尔老式等臂机械天平结构设计

　　在力学计量与教学演示场景中，罗伯瓦尔结构的等臂机械秤是极具代表性的经典设备，这类结构最早解决了传统吊盘天平称重时载荷放置位置影响测量结果的痛点，至今仍在基础物理教学、小型实验室粗略称量、传统工艺配料场景中有着不可替代的应用价值。不同于常见的吊式天平，该结构采用平行四边形连杆机构作为核心传力单元，两个秤盘通过竖直连杆与上下两层平行横梁连接，无论被称量物体放置在秤盘的中心还是边缘位置，连杆传递到中心支点的力矩都能保持一致，从结构原理上消除了偏载误差，这也是罗伯瓦尔机构被广泛应用在各类商用台秤、案秤中的核心原因。

　　从实际功能特性来看，该机械秤不需要复杂的电子传感元件，完全依靠纯机械结构实现重力比对，整体结构可靠性极强，在无供电、高湿度、强电磁干扰的特殊工况下，依然可以稳定完成称量作业，日常维护仅需要定期清理支点位置的积尘、检查连杆铰接处的磨损间隙即可，使用寿命可以达到数十年之久。在教学场景中，该结构可以直观演示平行四边形机构的运动特性、杠杆平衡原理、力矩传递规律，帮助学习者理解偏载误差的产生机制与消除方式，是机械原理、物理力学课程中非常经典的演示教具。

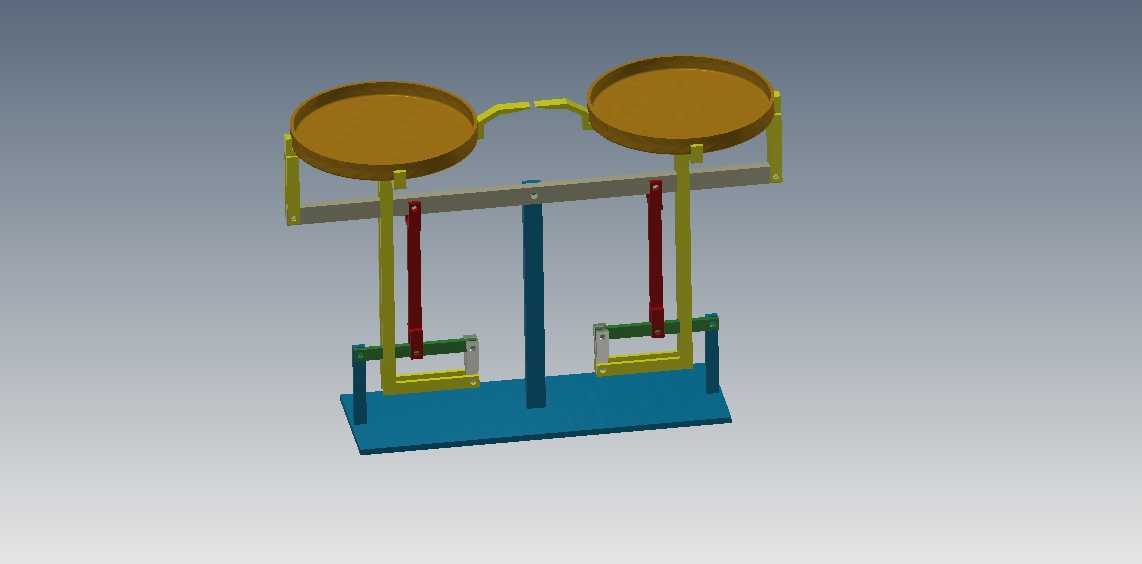

　　在结构设计思路上，该模型完全还原了老式罗伯瓦尔秤的经典布局：底部采用一体式矩形底座作为整个设备的安装基准，底座上竖直固定中心立柱，作为横梁摆动的支撑载体；中心立柱顶部铰接主平衡横梁，横梁两端分别连接竖直的承重连杆，连杆下端连接下层的辅助平行横梁，上下两层横梁与两侧的竖直连杆共同组成两个对称的平行四边形铰接结构，保证两侧秤盘始终保持水平状态，不会随横梁摆动出现倾斜；秤盘采用浅圆盘式结构，边缘设置凸起挡边，防止称量过程中圆形、易滚动的被测物件滑落；在两侧竖直连杆的中段位置，设置了可调节的平衡配重块，用于校准空秤状态下的零点平衡，抵消结构加工、装配过程中产生的两侧重量差。

　　从安装边界与尺寸适配角度来看，该结构整体采用立式布局，底座的长宽尺寸决定了设备的安装占地范围，设计时需要保证底座重量足够，避免称量较重物件时出现设备倾翻；中心立柱的高度需要匹配上下横梁的摆动行程，保证横梁在最大摆角范围内不会与立柱、底座发生运动干涉；两侧秤盘的直径设计需要兼顾称量范围与结构稳定性，过大的秤盘会增大偏载力矩，加重铰接点的磨损，过小的秤盘则会限制被称量物件的放置空间；所有铰接位置均采用小间隙配合的销轴连接，既保证连杆可以灵活摆动，又不会因为间隙过大产生额外的测量误差，销轴端部设置防脱结构，避免长期使用后销轴脱出造成结构散架。

　　在实际建模过程中，需要重点关注平行四边形机构的尺寸一致性：上下横梁的两侧铰接孔中心距必须完全相等，两侧竖直连杆的上下铰接孔中心距也必须保持一致，否则会出现秤盘倾斜、运动卡滞、测量误差超标的问题；中心支点的位置需要精确设置在主横梁的几何中心，保证两侧力臂长度完全相等，这是等臂天平实现准确称量的基础；所有结构件的壁厚设计需要兼顾刚性与轻量化，过厚的结构会增加设备自重，降低称量灵敏度，过薄的结构则会在承重时产生形变，破坏平行四边形机构的尺寸精度，尤其是主横梁与承重连杆，需要选用抗弯截面系数较高的型材结构，减少承重状态下的弯曲形变。

　　不同于现代电子秤的一体化密封结构，这种老式机械秤的所有传动结构都完全外露，使用者可以直观观察到整个称重过程中的力传递路径，对于理解机械称重原理有着非常好的演示效果，在一些传统手工作坊、古玩店、中药铺中，经过校准的罗伯瓦尔机械秤依然在被使用，其稳定可靠的特性、无需供电的优势，是很多小型称量场景下的最优选择。在进行三维建模时，还需要预留平衡调节结构的调整行程，保证校准过程中有足够的余量抵消装配误差，同时铰接点的位置需要设置润滑脂存储槽，减少长期摆动过程中的磨损量，延长设备的校准周期与使用寿命。
