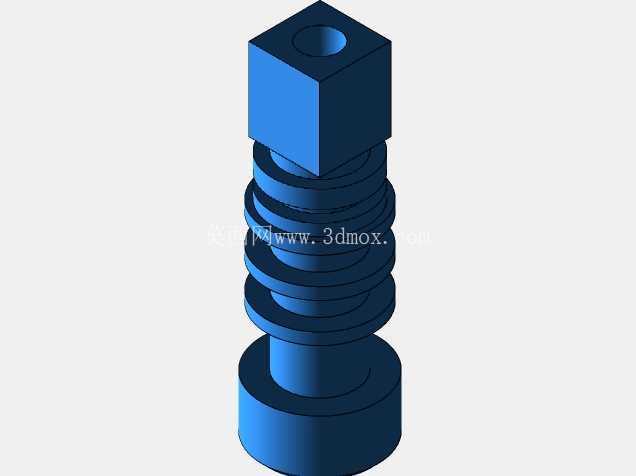

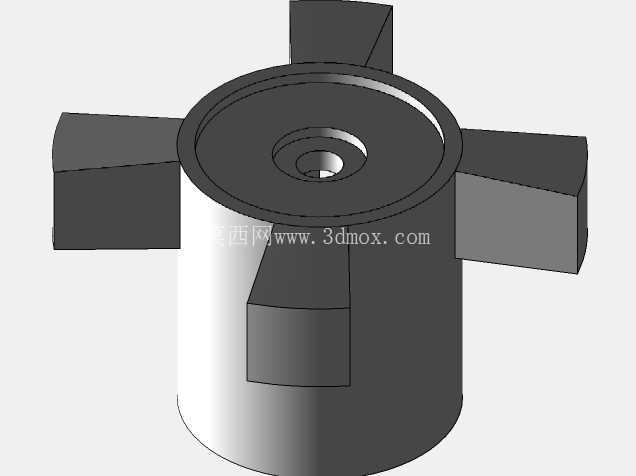

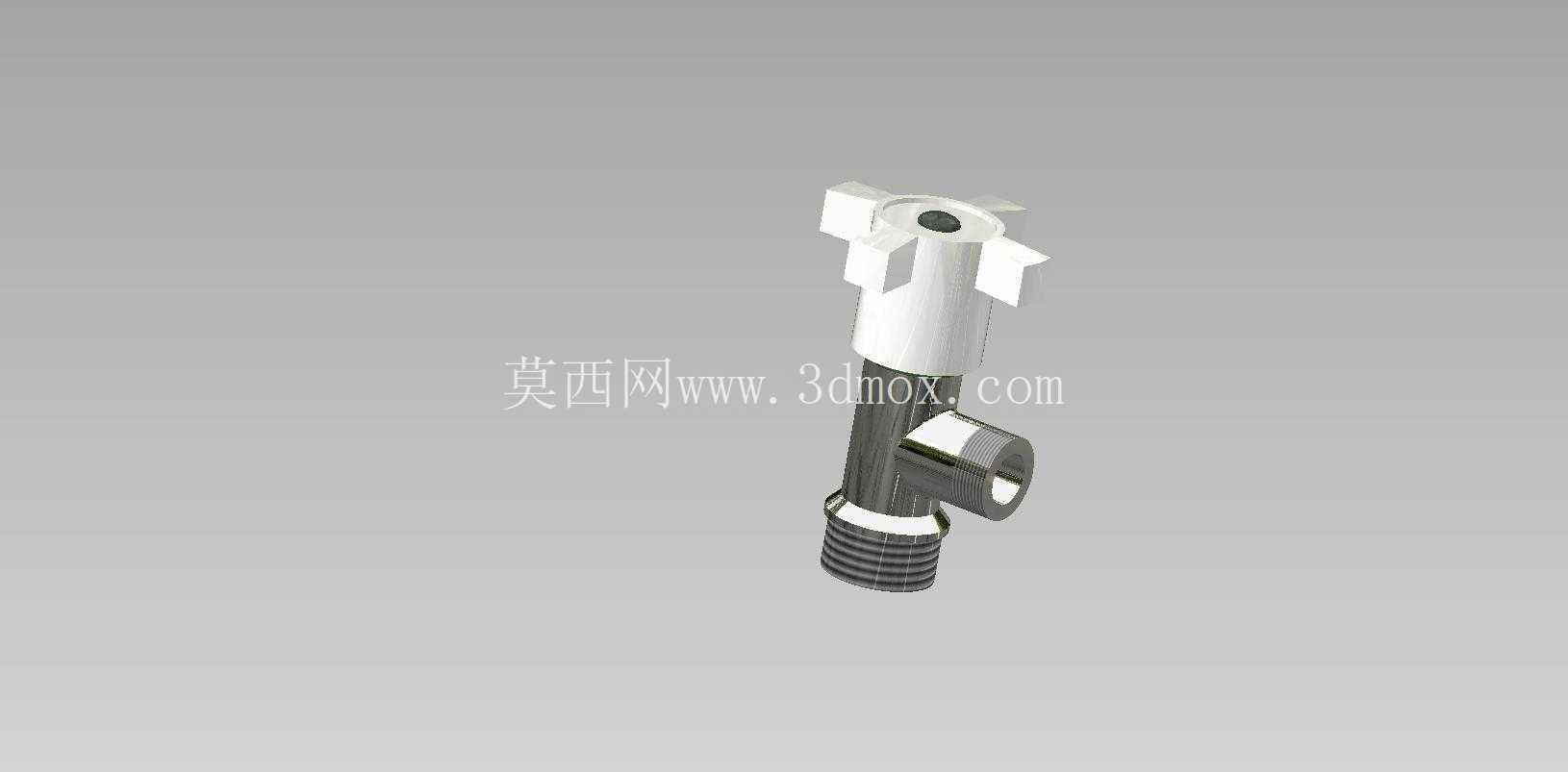

卫浴管路用压铸结构马桶连接阀

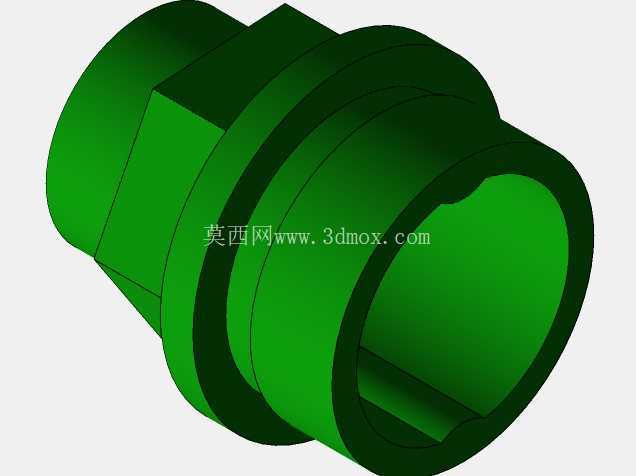

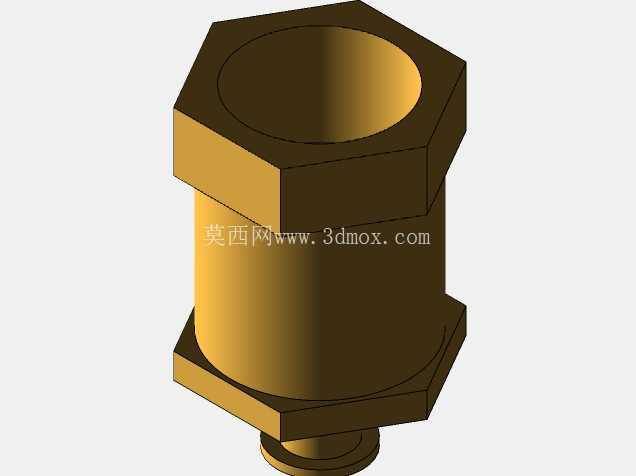

　　日常卫浴系统的管路布设中，这类连接阀是马桶供水管路与进水端衔接的核心承压构件，主要承担水路通断控制、管路对接密封的作用，多数场景下安装在马桶水箱侧方的进水接口位置，一端对接墙面预埋的供水支管，一端衔接水箱进水阀的进水端，是民用给排水卫浴场景里用量极大的基础水暖构件。从结构设计来看，这个阀体采用外六角加阶梯轴段的外形布局，外六角结构是专门为安装工况预留的扳手夹持位，现场安装时可以用普通活动扳手或者开口扳手卡在六角段上施加扭矩，不需要额外设计专用工装夹持，能适配绝大多数水暖安装的现场工具条件，降低安装作业的门槛。

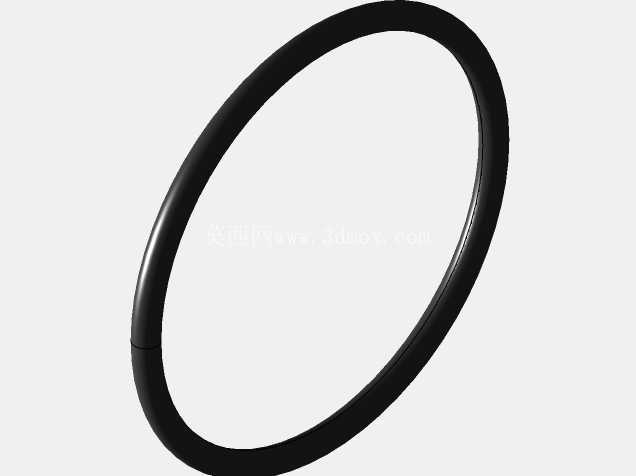

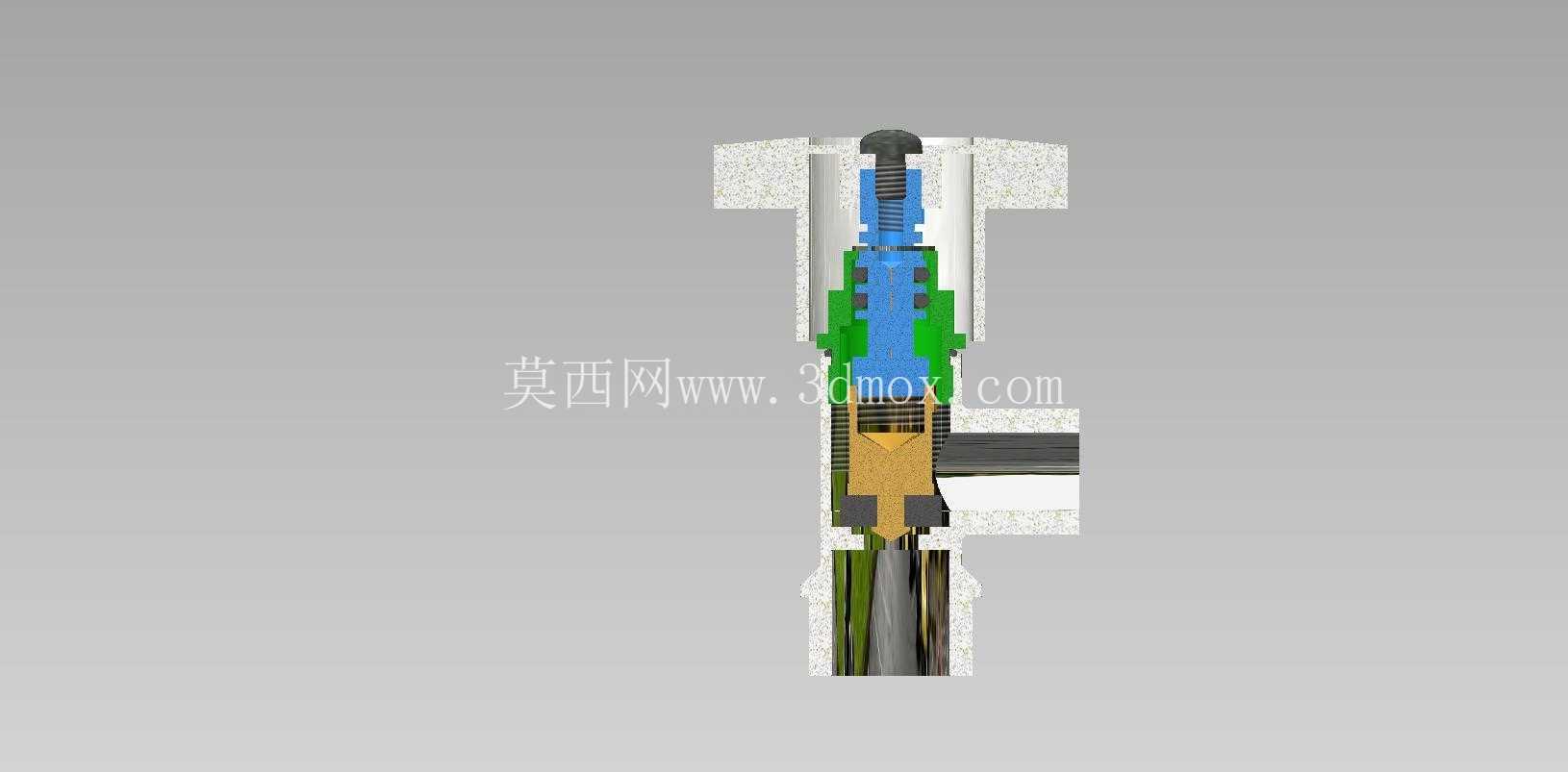

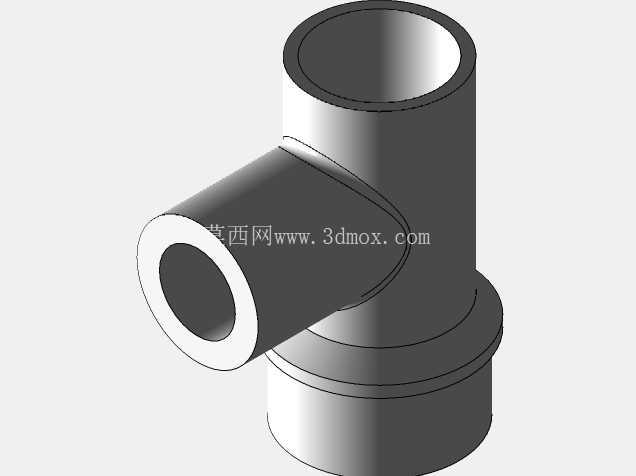

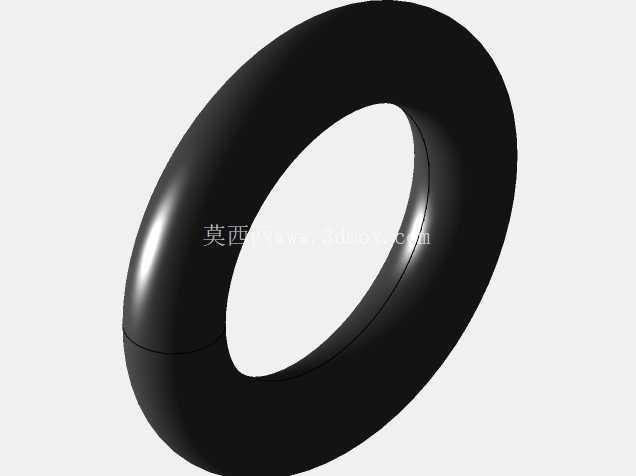

　　阶梯式的外圆段分别对应不同的密封与对接需求，靠近六角段的大直径外圆是和墙面供水端对接的限位面，安装时这个端面会顶住供水接头的密封垫圈端面，通过扭矩控制压缩密封垫的压缩量，既保证密封不漏水，又不会因为压缩量过大导致橡胶垫圈被压溃失效。内侧的阶梯内孔是通水流道，流道的转折处都做了圆角过渡，没有尖锐的直角结构，一方面可以降低水流经过时的局部阻力，减少供水过程中的水流噪音，另一方面也能避免直角位置长期受水流冲刷出现气蚀，延长阀体的使用寿命。阀体的壁厚设计是按照民用供水系统的常规承压标准做的，常规1.0MPa的供水压力下，壁厚的安全系数能达到2.5以上，即使遇到管网水锤冲击，瞬时压力达到1.6MPa也不会出现阀体开裂的问题。压铸成型的工艺选择也和这个零件的量产需求匹配，这类民用卫浴零件年需求量极大，压铸工艺可以一次成型出接近最终尺寸的毛坯，只需要对两端的密封面、内螺纹位置做少量的机加工就能达到装配精度要求，相比全机加工的生产方式，材料利用率能提升60%以上，生产效率也能满足大批量供货的需求。安装边界上，这个阀体的总长度控制在常规卫浴安装的预留空间范围内，六角段的对边尺寸符合国标水暖件的扳手空间要求，安装时不需要额外扩大墙面的预留检修口，普通住宅卫生间的标准安装空间就能完成拆装作业，后期维护更换时也不需要改动周边的管路布局。

　　两端的接口尺寸匹配民用给排水系统的通用管径，不需要额外做变径接头就能和市面上主流的马桶进水阀、墙面供水角阀适配，互换性很强，不会出现因为接口尺寸不通用导致无法替换的问题。阀体内部的流道直径是按照马桶进水的流量需求设计的，全开状态下的流道通径可以满足马桶水箱快速补水的流量要求，不会因为通径过小导致补水时间过长，影响用户的正常使用。外表面的结构没有多余的凸起或者尖角，安装后不会在检修空间内形成尖锐的磕碰点，降低后期维护作业时被划伤的风险。密封面的平面度要求控制在0.1mm以内，保证和橡胶垫圈贴合时不会出现缝隙，从结构上杜绝渗漏的可能性。

　　这类阀体的设计不需要复杂的内部流道，结构简单可靠，故障率极低，正常使用条件下的使用寿命可以达到十年以上，不需要频繁维护更换，非常适合民用卫浴这种对可靠性要求高、后期维护成本敏感的应用场景。在建模过程中，需要重点关注六角段的对边尺寸公差、两端密封面的平面度、内孔的同轴度这几个关键形位公差，这些参数直接影响最终产品的安装适配性和密封性能，如果同轴度偏差过大，安装后会出现密封面偏斜，即使扭矩达到要求也会出现渗水问题。另外阶梯轴段的过渡圆角也不能省略，这些圆角位置是压铸过程中的应力集中区，如果做成直角结构，压铸成型冷却时容易在圆角位置出现缩孔或者裂纹，导致零件承压能力下降，使用过程中容易出现开裂漏水的问题。
