CCTR铸造用模具结构三维设计

项目分类:铸造模 发布时间:2026-05-26 ID:1156147
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计
  • CCTR铸造用模具结构三维设计

  这套CCTR铸造模具的结构设计,核心围绕中小型铸铁、铸铝类结构件的批量砂型铸造场景开发,适配垂直分型无箱射压造型线的生产节拍,可直接对接现有造型设备的模架安装接口,无需额外改造工装基座。从实际生产逻辑出发,设计时优先考虑了铸件的顺序凝固需求,在型腔对应铸件厚大部位预留了冷铁安装位,同时将浇注系统的横浇道做了阶梯式变截面处理,金属液充型时可逐层缓冲,避免直接冲刷型腔壁造成砂眼缺陷,内浇口的开设位置全部选在铸件非加工面,后续清理工序可大幅减少打磨工作量。模具的分型面设计完全贴合铸件的最大轮廓投影,没有出现倒扣区域,起模斜度统一取1.5度,既保证起模顺畅不会蹭坏砂型,又不会给后续机加工预留过多加工余量。

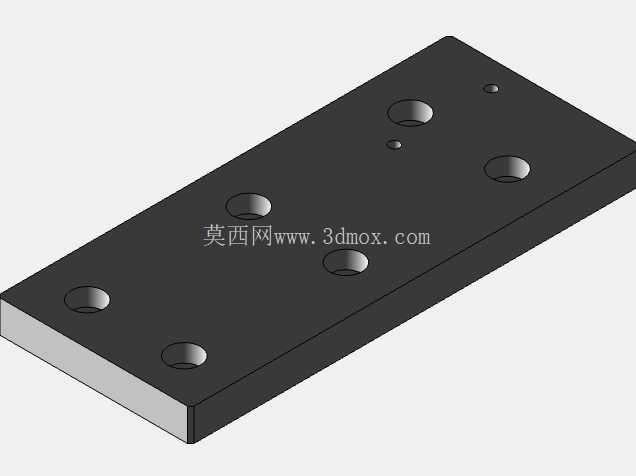

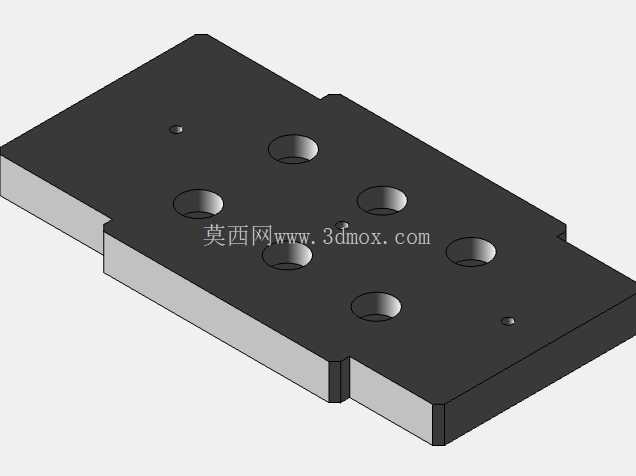

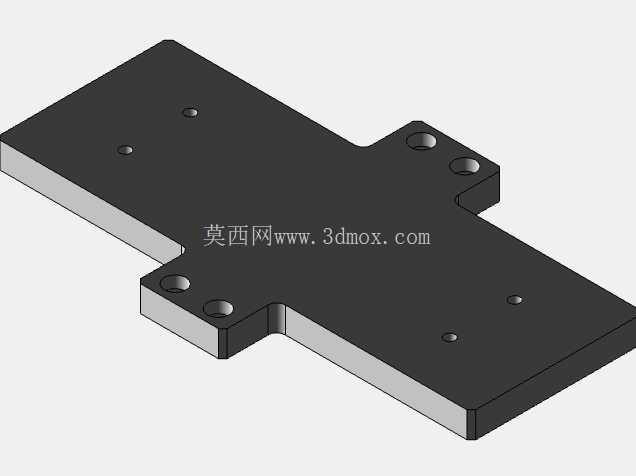

  模架部分采用标准化的模脚结构,安装孔位的中心距严格匹配主流造型设备的工作台T型槽间距,上下模的定位采用锥面导套结构,合模时的定位精度可控制在0.1mm以内,避免出现错箱缺陷。排气系统的设计上,在型腔的各个死角、金属液最后充型的位置都开设了宽度0.8mm、深度0.3mm的排气槽,同时在芯头位置预留了排气通道,可将砂型内的气体顺利导出,减少铸件气孔、浇不足的废品率。针对铸件的收缩特性,整个型腔的尺寸按照对应铸造合金的线收缩率做了均匀放缩,铸钢件场景取2%收缩率,铝合金场景取1.2%收缩率,可根据实际生产材质快速调整型腔参数,不需要重新制作整套模架。

  模具的顶出机构采用均匀分布的顶杆布局,顶杆位置全部避开铸件的成型面,顶出行程设置为35mm,刚好能将砂型平稳顶出模腔,不会顶坏砂型边角。在实际生产适配中,这套模具可兼容每小时80-120型的生产节拍,浇注时的金属液流向经过反复模拟验证,不会出现卷渣、紊流问题,横浇道末端预留了集渣包,可将金属液前端的冷渣、氧化皮全部截留,避免进入型腔形成夹渣缺陷。模具的所有棱边都做了R2的圆角处理,一方面减少起模时的砂型磕碰,另一方面也能避免模具自身的应力集中,延长模具的使用寿命,正常维护条件下可完成10万次以上的造型循环。

  从安装边界来看,整套模具的闭合高度控制在280mm,适配绝大多数中小型垂直分型造型机的闭合高度区间,上下模的安装基面平面度公差控制在0.02mm以内,安装时不需要额外配磨基面,可直接吊装固定。针对批量生产中的模具磨损问题,在浇口套、型芯头等易磨损部位都采用了镶拼结构,磨损后只需要更换对应的镶件,不需要整体返修模具,大幅降低生产中的维护成本。设计过程中还考虑了模具的起吊转运需求,在模架的四个角都设置了标准起吊螺孔,可直接安装吊环进行吊装转运,不需要额外焊接起吊结构,避免焊接变形影响模具精度。
