经典黑白拼接足球曲面结构设计

　　在实际建模过程中，首先需要确定球体的公称直径，常规成人比赛用足球的公称直径控制在215-225mm区间，对应的球面展开总面积需要结合皮块裁切余量做预留，每一块五边形、六边形皮块的边缘都需要设置向内的折边结构，折边宽度通常控制在3-5mm，用于后续缝制或者热粘合工序的搭接，避免拼接处出现凸起或者缝隙超差的问题。很多刚接触球类结构设计的工程师容易忽略球面曲率的连续过渡问题，如果直接将平面的正五边形、六边形投影到球面上，会导致皮块边缘的曲率不连续，拼接后相邻皮块之间会出现折角，不仅影响外观，还会导致足球在接触地面或者球员脚部时受力不均，弹跳方向出现不可控的偏移。日常接触的足球产品，其球面结构的成型精度直接决定了运动过程中的弹跳一致性、飞行轨迹稳定性，这类曲面拼接结构的设计，也是球类制品开模前必须完成的三维结构验证环节。从结构设计逻辑来看，传统足球采用正五边形与正六边形球面拼接方案，单个五边形皮块周边衔接五个六边形皮块，所有皮块通过球面拟合后形成封闭的类球体结构，这种拼接方式最早源于几何层面的截角二十面体构型，能够在最少拼接缝数量的前提下，最大限度接近正圆的球面曲率，减少飞行过程中的空气阻力扰动。

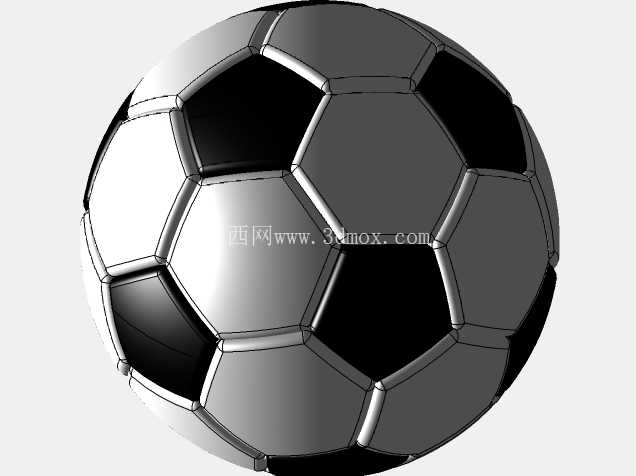

　　正确的建模思路是先构建基础球体曲面，按照截角二十面体的几何分割线在球面上切割出每一块皮块的轮廓边界，再基于边界做等距偏移生成折边面，最后对所有拼接棱边做R0.5-R1mm的圆角过渡，模拟实际生产中皮块拼接后的压合痕迹。这类球面结构的设计验证，除了外观尺寸的校核，还需要考虑成型模具的脱模角度，如果是采用铸造工艺生产足球的硬质展示模型或者内胆成型模具，皮块表面的凹凸纹理深度不能超过1.5mm，所有纹理侧壁的脱模角度需要控制在3°以上，避免开模时出现纹理拉伤或者粘模的问题。

　　从应用场景来看，这类足球三维结构不仅可以用于实际运动足球的开模生产，还可以衍生用于文创摆件、体育主题展示装置、儿童玩具类足球产品的结构设计，针对不同的应用场景，尺寸边界可以做等比例缩放，比如桌面摆件类足球直径可以缩小到50-100mm，儿童玩具类足球直径控制在150-180mm，不管尺寸如何调整，五边形与六边形的拼接比例、球面曲率的连续性都需要保持一致，否则会出现外观变形的问题。在结构细节处理上，足球表面的拼接缝凹陷深度需要控制在0.8-1.2mm之间，凹陷过深容易积存污垢，凹陷过浅则无法体现经典足球的外观辨识度，每一块皮块的表面可以设置微弧的凸起，模拟真实皮料缝制后的自然鼓胀感，避免整个球面过于光滑导致的质感失真。

　　另外需要注意的是，整个球体的壁厚设计要保持均匀，如果是做空心的注塑或者铸造足球模型，壁厚控制在2-3mm最为合适，壁厚不均会导致成型过程中出现缩痕、内应力集中的问题，后续使用过程中容易出现开裂变形。对于需要做内部配重的足球模型，还需要在球体内部预留配重块的安装位，安装位的重心需要与球体几何中心重合，避免足球放置或者滚动时出现重心偏移的问题。在做装配干涉检查时，要重点验证相邻皮块折边处的搭接量，搭接量控制在2-3mm即可，搭接量过大会导致拼接处厚度超标，球体表面出现明显的凸起棱边，搭接量过小则会导致拼接处出现缝隙，影响结构强度。
