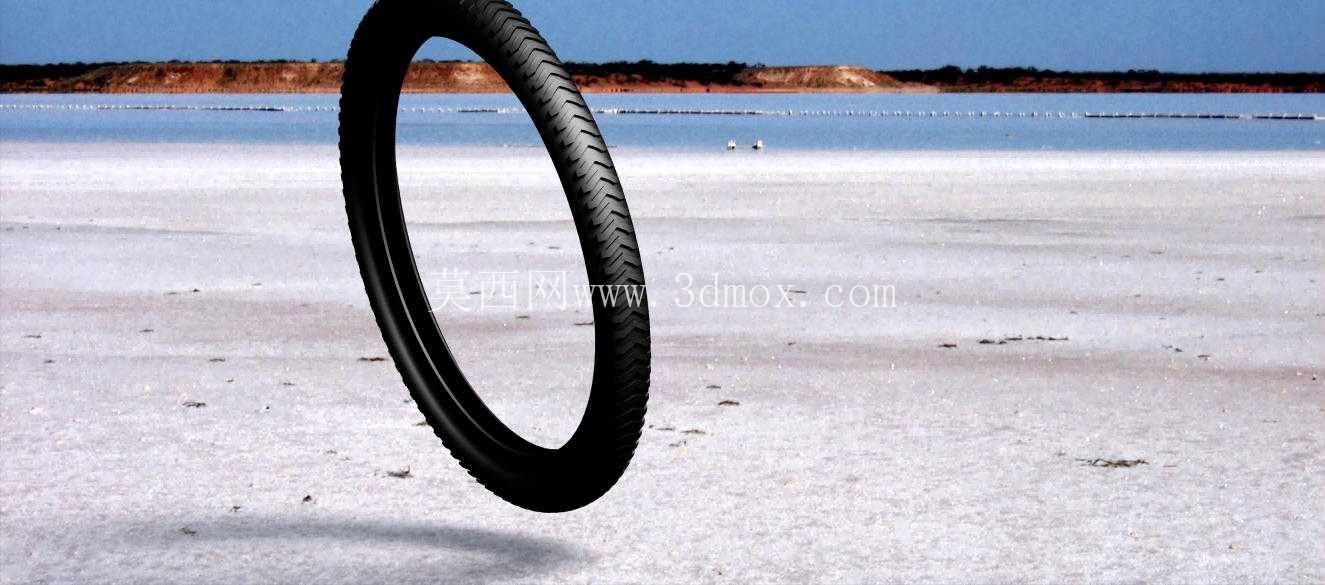

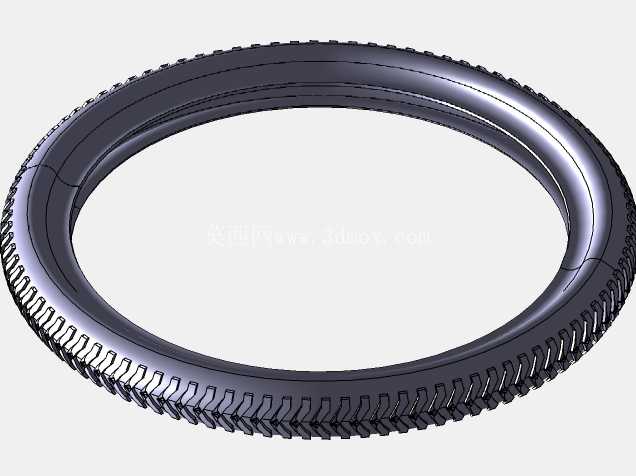

自行车外胎结构三维设计参考模型

　　日常通勤、运动骑行类两轮代步车的行走系统中，外胎是直接与地面接触的核心承载部件，其结构设计直接决定骑行过程的抓地力、滚阻表现、缓冲性能与使用寿命。这款自行车外胎的三维建模过程，完全围绕实际装车使用的工况边界展开，首先从胎圈与轮圈的配合尺寸入手，胎圈部位内置的高强度钢丝圈直径公差控制在0.2mm以内，确保充气后能够紧密卡入轮圈的胎唇座内，避免高速骑行或急转弯时出现滑胎、脱胎的安全隐患。

　　胎体的帘布层排布参考了民用通勤车的常用设计，采用两层交叉排布的尼龙帘线结构，帘线角度与胎面中心线呈42度夹角，既能够保证胎侧具备足够的抗形变能力，应对路面小石子、路缘石的剐蹭冲击，又不会因为帘布刚度过大导致骑行时滤震性能下降，适配城市铺装路面、郊区非铺装碎石路等多场景使用需求。胎面的花纹设计采用连续中央肋条加侧边防滑沟槽的组合结构，中央连续肋条能够在平整铺装路面上最大化接地面积，降低滚动阻力，提升长距离骑行的省力表现；侧边分布的斜向排水沟槽深度为1.8mm，沟槽走向与轮胎转动方向呈15度倾角，雨天骑行时能够快速切断胎面与路面之间的水膜，提升湿滑路面的抓地性能，避免侧滑风险。

　　建模过程中对胎侧的形变余量做了充分预留，当轮胎充气至标准胎压2.8bar时，胎侧的径向膨胀量控制在3mm以内，不会与自行车前叉、后下叉的安装位发生运动干涉，适配市面上绝大多数26寸、27.5寸规格的民用自行车轮圈安装需求。从结构设计的细节来看，胎面的橡胶厚度从中央到侧边呈渐变分布，中央接地区域橡胶厚度为4.2mm，保证正常骑行状态下的耐磨寿命，按城市通勤日均骑行10公里计算，正常使用寿命可达3年以上；胎侧区域橡胶厚度递减至2.1mm，在保证抗剐蹭强度的前提下尽可能降低轮胎整体重量，单条外胎的建模重量控制在680g左右，不会给骑行带来额外的负重负担。

　　针对实际使用中容易出现的胎面夹石、胎侧鼓包等问题，建模时在胎面沟槽的底部做了R0.5mm的圆角过渡，避免应力集中导致的沟槽开裂；胎圈与胎侧的衔接位置做了加厚的橡胶补强层，能够缓冲轮圈传递过来的路面冲击，减少长期使用后胎圈位置开裂的概率。这款模型的结构参数完全对标量产民用自行车外胎的实际生产标准，既可以作为自行车整车设计时轮组系统的装配干涉校验参考，也能够作为橡胶类环形零件建模的结构参考案例，帮助结构设计人员快速掌握充气橡胶轮胎的层级结构设计逻辑、安装配合尺寸的公差控制要点。在进行整车装配仿真时，可直接将该模型导入装配环境，配合轮圈、辐条、内胎等部件完成轮组系统的整体装配校验，检查轮胎在最大充气状态、满载负载状态下与车架、挡泥板、刹车装置的安全间隙，确保整车设计的安装边界符合实际使用要求。
