多槽位立式钣金安装壳体结构设计

　　这款钣金构件主要面向工业电控类设备的内置安装场景，日常多用于工控模块、信号转接单元的承载固定，在成套控制柜、分布式IO站点、小型设备内置电控仓中都能见到同类结构的应用。从结构布局来看，主体采用立式长方体承载框架，两侧预留向外延伸的折边安装耳，耳片上可根据实际安装需求加工对应规格的固定孔位，直接通过螺栓与设备内部的安装立柱或者仓壁实现刚性连接，不需要额外设计转接支架，能有效压缩设备内部的空间占用。

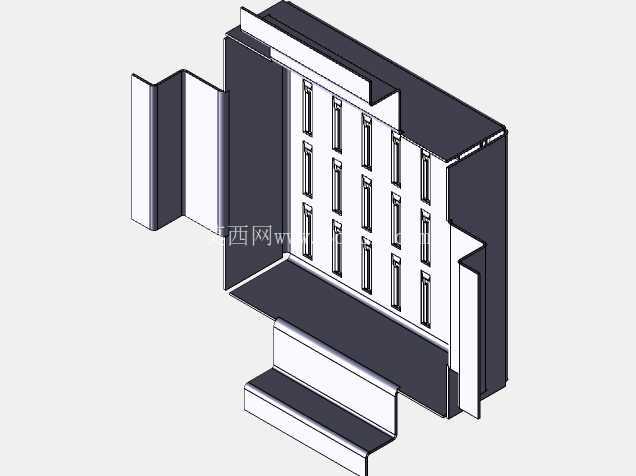

　　正面区域均匀排布四列四组共16个狭长型安装槽位，每个槽位的冲压尺寸统一，适配市面上主流的小型接线端子、信号指示灯、微型继电器模组的卡装尺寸，槽位边缘做了向内的翻边处理，一方面提升槽位处的结构刚度，避免长期插拔配件造成槽口变形，另一方面翻边形成的导向面能引导配件快速对位卡入，减少装配时的对位调整时间。两侧的延伸折边采用90度折弯工艺，折边与主体框架的连接处预留了工艺缺口，避免折弯时材料堆积造成角度偏差，折边的高度根据安装场景做了适配设计，既保证安装后壳体与安装面之间留有足够的走线空间，方便槽位后方的线束整理与绑扎，又不会因为折边过高造成整体结构突出，影响周边其他组件的布局。

　　底部设计了两级阶梯式延伸托边，托边同样采用折弯成型，与主体框架为一体板材加工，没有额外的焊接拼接工序，既可以作为底部的承托结构，防止安装在槽位内的配件意外滑落，也能作为底部走线的限位结构，引导线束从两侧预留的缺口引出，避免线束直接与槽位内的配件引脚接触造成磨损。整个壳体的板材选型根据承载需求适配常规冷轧钢板，折弯圆角统一按照板材厚度的1.5倍设置，兼顾折弯成型的良品率与结构的抗形变能力，所有外露的边缘都做了压毛边处理，避免装配和后期维护时划伤操作人员。

　　从安装边界来看，整体宽度适配标准DIN导轨的安装间距，也可以直接通过两侧耳片固定在定制安装板上，深度方向的尺寸控制在常规电控仓的预留空间范围内，不会与仓门或者内部其他元器件产生干涉，顶部的平直折边可以作为标签粘贴区域，方便后期运维时标识每个槽位对应的功能回路。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯工序都可以在常规数控折弯机上一次装夹完成，槽位采用冲压一次成型，不需要后续的二次铣削加工，有效控制加工成本与生产周期，同时一体成型的结构相比拼接式壳体拥有更好的结构整体性，在设备运输或者运行产生振动的场景下，不会出现拼接处松动、焊缝开裂的问题。槽位的排布间距经过反复校核，相邻槽位之间预留了足够的操作空间，方便后期维护时单独更换某一个槽位内的配件，不需要拆卸周边其他组件，降低运维的操作难度。两侧的安装耳片上的孔位设计成长圆孔形式，可以补偿安装面的加工误差，即使安装孔位存在少量偏差，也能顺利完成装配，避免现场扩孔的额外工序。
