人体工学手动牙刷结构设计三维数模

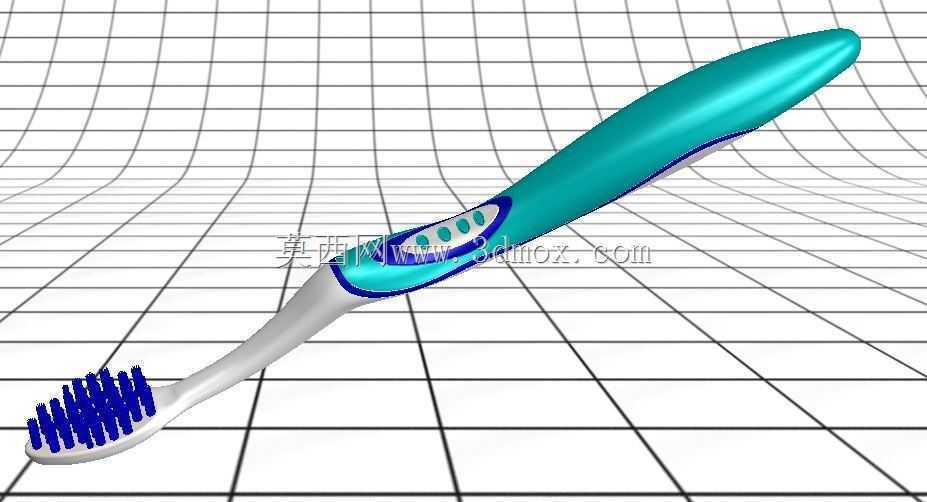

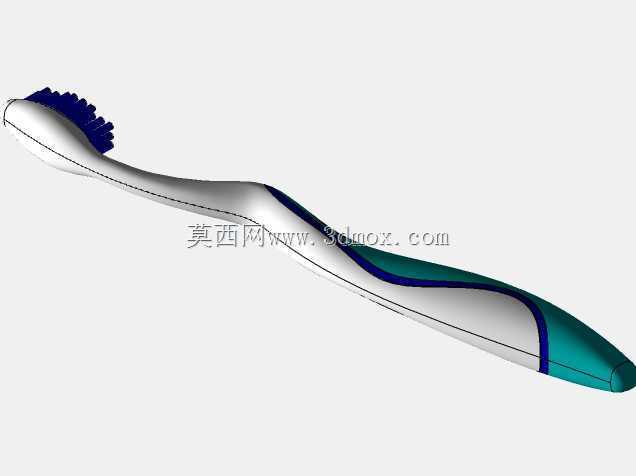

　　本次呈现的手动牙刷三维数模，完整还原了日常口腔清洁手持工具的全结构细节，可直接用于日用品结构研发阶段的方案验证、注塑模具开模前的结构校核，也可作为同类手持清洁产品的人机工程设计参考载体。从实际应用场景来看，这类手动牙刷主要面向家庭日常口腔清洁场景，覆盖成人日常早晚刷牙、差旅便携洗漱等使用需求，结构设计需要兼顾握持手感、清洁效率与生产装配的可行性。从功能特性层面拆解，模型完整还原了刷头、刷颈、刷柄三个核心功能段的衔接结构：刷头部分的植毛孔位按照标准成人牙刷的排布逻辑设计，孔位间距、孔深均匹配常规尼龙刷丝的植毛工艺要求，刷颈段做了适度的收窄与弹性形变预留，刷牙过程中可缓冲手部施加的过度压力，避免损伤牙龈；刷柄部分做了多段曲面贴合设计，拇指握持区域设置了防滑凹陷结构，表面的装饰凹槽既可以做双色注塑的分色边界，也能增加握持时的摩擦力，沾水后不易打滑。

　　设计思路上，整体没有采用生硬的直柄造型，而是顺着手部握持时的自然姿态做了柄身的弧度偏移，当使用者以自然握笔式握持刷柄时，刷头可以自然贴合牙面弧度，减少手腕的扭转角度，长时间握持也不易产生疲劳感。外形尺寸方面，整体长度控制在190mm左右，刷头宽度控制在12mm，符合成人手动牙刷的通用尺寸边界，刷柄最粗处直径控制在18mm，适配绝大多数成年人的手掌握持尺寸，安装边界上，各部件的衔接处均做了0.1mm的装配间隙预留，刷颈与刷头的连接段做了加强筋结构，避免使用过程中出现颈部断裂的问题，柄身的底部做了平面放置设计，可直立放置在洗漱台面上，底部预留的挂孔结构也支持悬挂收纳，适配不同家庭的洗漱收纳场景。

　　从结构工艺角度看，整个刷柄主体可采用一体注塑成型，防滑区域可通过包胶工艺实现软胶贴合，模型中所有曲面均做了G2连续过渡，没有尖锐棱角，注塑生产时不会出现应力集中的问题，脱模斜度按照PP材质的成型要求设置在1.5度，可直接用于模具拆分的参考。刷颈部分的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证了足够的结构强度，也避免注塑过程中出现缩痕、翘曲等成型缺陷。刷头部分的植毛端面做了微弧处理，贴合牙齿的咬合面与侧面弧度，清洁时可以更好地覆盖牙缝与牙龈沟区域，提升清洁效率。

　　在实际研发流程中，这类数模可以导入结构仿真软件，模拟刷牙过程中不同角度施力时的结构形变，验证刷颈的抗弯折强度，也可以通过3D打印制作手板，进行实际握持手感测试与清洁效果验证，缩短产品研发的迭代周期。不同于电动牙刷的复杂内部传动结构，这款手动牙刷的结构更侧重人机交互的细节优化，每一处曲面的弧度、每一个防滑槽的位置，都需要匹配实际使用时的手部姿态，模型中还原的细节也充分考虑了量产环节的工艺可行性，没有出现无法脱模、壁厚不均等常见的设计缺陷，对于日用品结构设计从业者来说，可作为手持类清洁产品人机设计的参考案例，也可用于注塑模具设计的教学演示，帮助初学者理解曲面造型与工艺约束之间的平衡逻辑。
