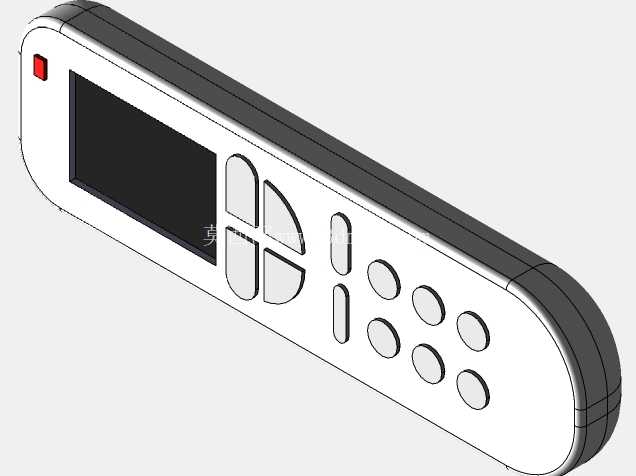

手持红外空调遥控器外观结构设计

　　日常家用及商用场景里的空调、暖风机这类带红外接收模块的环境调节设备，都需要配套手持遥控终端完成参数调节，这个手持遥控器的结构设计完全围绕单手握持操作的实际需求展开。先看握持区域的设计，壳体采用长条形圆角过渡造型，整体厚度控制在单手握持时拇指可覆盖全部常用按键的范围，边缘做了大圆弧倒角处理，避免长时间握持硌手，壳体背面做了微弧面贴合掌心的曲面，握持时不会出现滑脱的问题，重量分布偏向电池仓一侧，拿在手里的重心刚好落在掌心位置，不会出现头重脚轻的握持不适感。

　　按键区域做了明确的功能分区，靠近顶端的位置预留了液晶显示屏安装位，屏幕周边做了0.3mm的凸台防护，避免遥控器平放在桌面时屏幕直接接触台面产生划痕，屏幕右上角的红色按键是电源开关键，做了凸起高度高于其他功能键1mm的设计，盲操作时可以靠触感快速定位电源键位置。屏幕下方的功能按键组做了不同的形状区分，模式切换、温度调节这类高频操作按键采用半圆形大尺寸按键，按键表面做了内凹的弧面贴合拇指指腹，按压行程控制在1.2mm，按压力度设置在1.5N-2N之间，既不会因为太轻出现误触，也不会因为按压力度过大导致长时间操作手指酸痛。

　　下方的圆形数字按键组采用等间距矩阵排布，按键之间的中心间距保持在12mm以上，避免按压相邻按键出现误操作，每个圆形按键表面都做了细微的磨砂纹理，手指接触时不会打滑。壳体的装配结构采用上下壳卡扣加螺丝固定的方式，卡扣均匀分布在壳体四周边缘，间距控制在30mm以内，保证上下壳装配后缝隙均匀，不会出现翘边的问题，电池仓设置在壳体下端，仓盖采用滑扣式结构，不需要额外工具就可以打开更换电池，仓盖和壳体之间预留了防水胶圈的安装槽，可以实现日常泼溅的防护，避免桌面上的茶水泼洒渗入壳体内部损坏电路。

　　红外发射头设置在壳体的最顶端，发射头前方的壳体位置做了倾斜的导光面，保证红外信号的发射角度覆盖水平方向±60度的范围，不需要用户刻意对准设备接收头就可以完成信号传输。整个壳体的壁厚控制在2mm均匀厚度，加强筋设置在按键柱下方和屏幕安装位周边，既保证壳体的结构强度，跌落时不会出现壳体开裂的问题，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲的缺陷。按键和壳体之间的间隙控制在0.15mm，既保证按键可以顺畅按压，也不会出现间隙过大进灰的问题。从安装边界来看，整个遥控器的长度控制在150mm左右，宽度在45mm，厚度在18mm，常规的桌面遥控器收纳盒、沙发扶手的收纳槽都可以轻松放入，不需要额外预留特殊的安装空间。电路主板的安装位在壳体内部做了定位柱，主板装配时可以直接卡入定位柱，不需要额外打胶固定，蜂鸣器的位置在壳体下端对应位置预留了出声孔，出声孔做了向内的倾斜设计，避免灰尘直接从出声孔进入壳体内部。
