双法兰连接90度转向流体输送弯管结构

在工业流体输送管路系统中，管路走向的变向是管路布设环节无法回避的工程需求，这款双法兰式90度弯管，正是针对中低压管路的直角转向场景设计的核心连接件。从实际应用场景来看，这类弯管广泛适配化工介质输送、市政给排水、暖通循环水、普通工业气体输送等常规管路场景，相比焊接式弯头，法兰连接的结构形式能够大幅降低现场安装的焊接工作量，同时为后期管路检修、部件更换提供足够的操作便利，无需对整段管路进行切割破坏即可完成局部拆装。

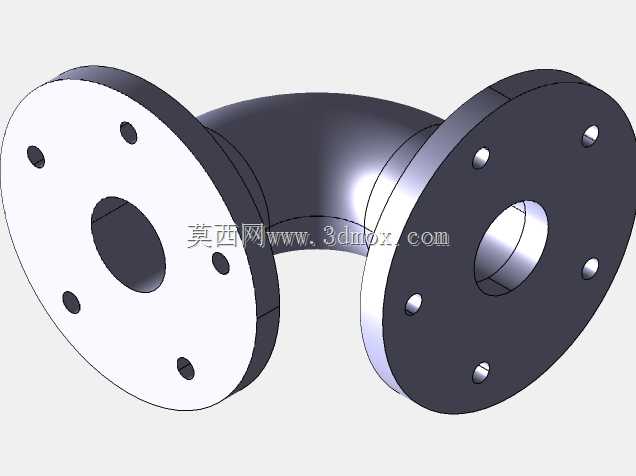

从功能特性层面来看，这款弯管的两端均采用标准凸面法兰结构，法兰端面均匀分布6个螺栓通孔，安装时可通过配套螺栓螺母与两端带配对法兰的管路、阀门或泵体端口实现刚性密封连接，法兰密封面的平面度公差控制在常规管路密封要求范围内，配合对应压力等级的密封垫片即可满足常规工况下的无泄漏输送要求。弯管的弯曲段采用平滑圆弧过渡结构，内壁无明显折角与突兀台阶，能够最大程度降低流体转向过程中的局部阻力损失，减少管路系统的输送能耗，同时避免介质在转角处形成长期滞留的死区，降低含杂质介质在转角处沉积堵塞的风险。

在设计思路的考量上，这款弯管没有采用额外的加强筋结构，而是通过合理匹配弯曲段的壁厚与法兰盘的厚度来保证整体结构强度，既能够承受管路运行过程中的内压载荷，也可承受管路安装时产生的一定偏载力矩，避免在螺栓紧固过程中出现法兰变形、密封面失效的问题。弯管两端法兰的同轴度、法兰端面与弯管轴线的垂直度都做了对应公差约束，能够保证安装后管路对接的同轴度要求，避免强行对接产生额外的装配应力，长期运行下也不会因为应力集中导致焊缝或法兰根部出现开裂问题。

从安装边界与尺寸适配的角度来说，这款弯管的法兰螺栓孔分布圆直径、法兰外径、通孔直径均匹配常用的公制管路法兰标准，选型时只需匹配对应管路的公称通径与压力等级，即可直接与同标准的管路配件完成对接，无需额外加工转接结构。弯管的中心高尺寸控制在常规90度弯头的标准范围内，在管路排布设计时可以直接套用标准弯头的安装空间尺寸，不会出现与周边管路、支架产生干涉的问题。弯管整体采用等通径设计，两端接口的通径与弯曲段的内径保持一致，不会出现通径缩窄导致的流量受限问题，能够保证管路系统的设计输送流量不受转向部件的影响。

在实际工程选型应用中，这类法兰弯管尤其适合需要经常拆装维护的管路区段，比如设备进出口的连接段、需要定期清理内部介质的工艺管路段，相比螺纹连接或者焊接连接的弯头，法兰连接的形式对安装工人的技能要求更低，现场安装效率更高，密封可靠性也更易得到保障。同时，这种一体结构的法兰弯管，相比焊接组合式的弯头加法兰的结构，减少了两道环向焊缝，也就减少了两个潜在的泄漏点，长期运行的稳定性更优。
