带安装法兰座的圆筒支撑连接构件

　　这类带法兰安装面的圆筒支撑构件，常见于各类工业设备的管线支撑、轴类部件辅助定位、执行元件安装固定场景中，比如气动系统里的导杆支撑座、小型输送线的辊筒端部固定座、工装夹具里的导向套安装座都能见到类似结构的身影，核心作用是为穿入圆筒内的杆件、管线、轴类零件提供径向支撑，同时通过背部的法兰板实现与设备机架、安装基面的可靠固定，避免支撑部位在设备运行过程中出现偏移、晃动，保障被支撑部件的运动或安装精度。

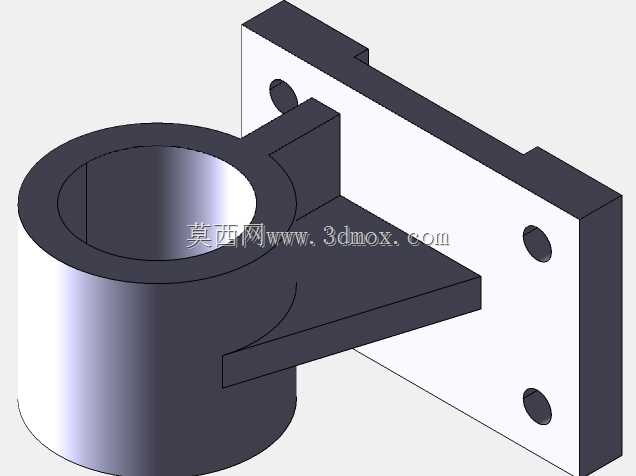

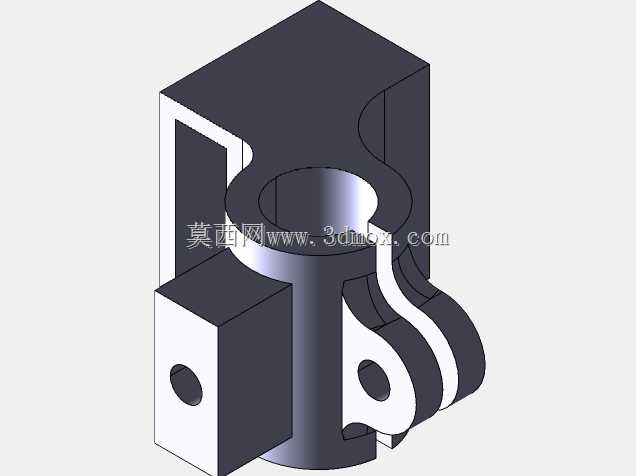

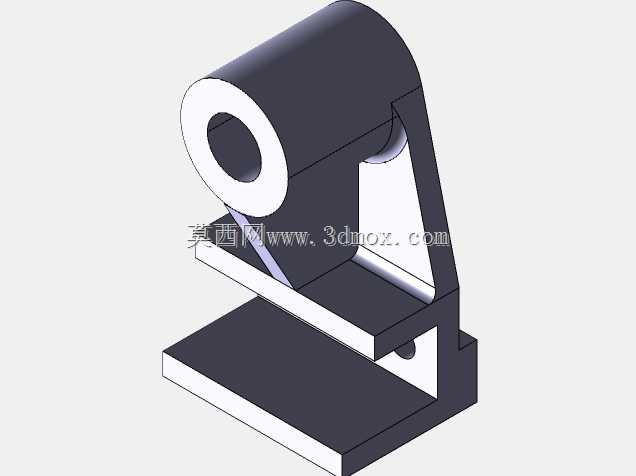

　　从结构设计逻辑来看，构件整体分为两个核心功能部分，一侧是带贯通内孔的圆筒支撑段，内孔的加工精度直接决定了被支撑件的配合间隙，设计时需要根据穿入部件的运动形式确定公差要求：如果是用于滑动导杆的支撑，内孔需要匹配导杆的外径公差，通常选用H7/g6的间隙配合，保证导杆滑动顺畅无卡滞；如果是用于固定管线的穿装，内孔则预留足够的穿装间隙，避免管线外壁被刮伤。圆筒段的壁厚设计需要结合实际承载需求核算，当被支撑件存在径向载荷时，壁厚需要满足抗弯强度要求，避免长期受力出现筒壁变形，同时圆筒与背部法兰板的连接部位设置了三角形加强筋，这处加强结构是整个构件的强度关键，能够大幅降低法兰与圆筒连接位置的应力集中，在承受径向偏载时，避免连接根部出现焊缝开裂或者结构断裂的问题，很多新手建模时容易忽略这处加强筋的设计，实际装机使用时很容易在设备振动、载荷冲击下出现结构失效。

　　背部的法兰安装板为平直矩形结构，板上开设了三个呈三角形分布的安装通孔，这种三点安装的布局相比两点安装拥有更好的防转性能，相比四点安装又能降低安装基面的平面度要求，安装时不需要严格调整四个孔位的同轴度，现场装配效率更高。安装孔的孔径设计需要匹配常用的内六角螺栓规格，孔位距离法兰板边缘的距离满足螺栓安装的扳手空间要求，避免装配时扳手无法伸入拧紧。法兰板的平面度要求在设计时需要明确，安装贴合面的平面度公差通常控制在0.1mm以内，保证安装后构件不会出现歪斜，进而导致圆筒内孔的轴线与安装基面的垂直度超差，影响被支撑部件的运行精度。

　　从安装边界来看，这类构件的安装基面需要为平整的金属板面或者型材表面，安装时需要保证法兰板与基面完全贴合，若基面存在焊接凸起、加工残留飞边，需要提前打磨平整，避免安装后构件出现倾斜。圆筒段的伸出长度决定了被支撑点距离安装基面的距离，设计时需要结合设备内部的布局空间确定，既要保证支撑点位置能够给被支撑件提供足够的支撑力，避免被支撑件悬臂过长出现挠曲变形，又要避免圆筒过长占用过多设备内部空间，干涉其他部件的运动路径。圆筒的端部通常需要做倒角处理，既方便安装时被支撑件顺利穿入内孔，也能去除加工后的锐边，避免装配时划伤操作人员。

　　在实际建模过程中，这类构件需要重点关注几个工艺细节：一是所有锐边都要做倒钝处理，除了安装和使用的安全需求，也能避免加工过程中出现应力集中导致的零件开裂；二是加强筋与圆筒、法兰板的连接位置要做圆角过渡，圆角半径通常取壁厚的0.2-0.5倍，既能够降低铸造或者铣削加工时的应力集中，也能减少焊接加工时的焊缝缺陷；三是安装孔的沉头设计需要根据所选螺栓的头型确定，如果使用内六角圆柱头螺栓，需要在安装孔的外侧加工对应尺寸的沉孔，保证螺栓安装后头部不高出法兰板表面，避免突出的螺栓头干涉其他周边部件。

　　这类构件的材质选择通常根据使用环境确定，普通工业设备场景下常用Q235钢焊接后做发黑处理，成本较低且强度足够；如果是用于有防腐需求的食品设备、化工设备场景，则会选用304不锈钢材质加工，表面做抛光处理；如果是用于轻量化要求较高的自动化设备场景，也可以选用铝合金材质铣削加工，在保证强度的同时降低构件自重，减少设备整体的负载。不同材质对应的加工工艺也有区别，钢制件可以采用焊接后精加工的方式，降低加工成本；不锈钢和铝合金件通常采用整料铣削加工，保证结构的整体强度和尺寸精度。
