卧式推拉导向连接模组结构设计

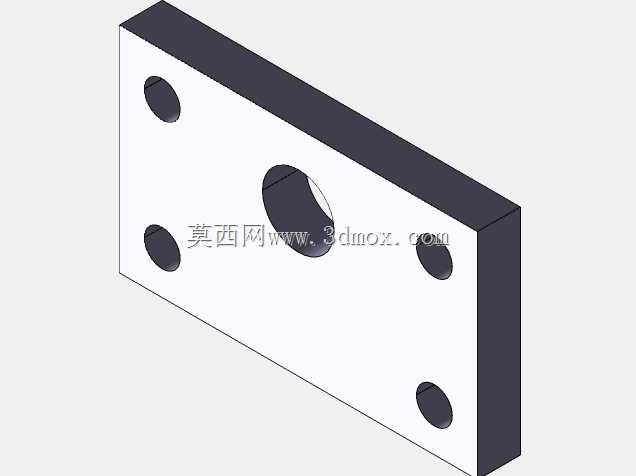

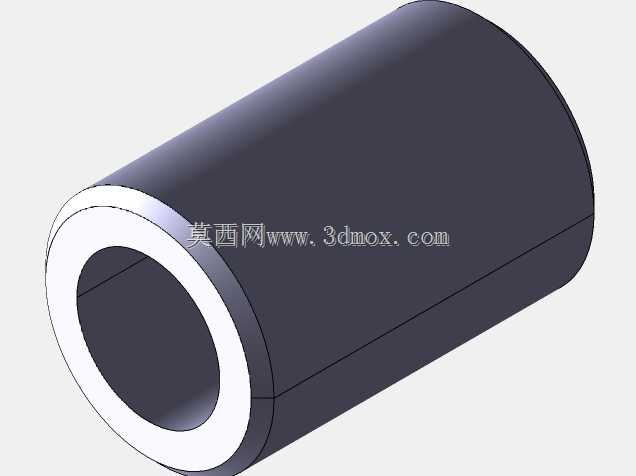

　　这套卧式推拉导向连接结构，在自动化产线的工位平移、工装夹具的行程切换、检测设备的试样推送场景里应用十分广泛，很多做非标设备的结构工程师在做短行程直线往复工位设计时，都会优先参考这类双导杆对称布局的结构，相比单导杆的悬臂结构，它的抗偏载能力要强出不少，不会因为推送端受力不均出现导杆卡滞、磨损加剧的问题。从实际使用的角度看，这套结构的核心功能是实现固定行程内的平稳直线推拉动作，两端的立板作为安装基准，既可以通过板上的销孔与安装面做定位销配打，保证安装位置的重复精度，也可以通过周边的螺栓孔完成整体锁紧，不需要额外做复杂的安装支架，集成到现有设备里的适配成本很低。四根平行布置的光轴导杆，是整个结构的导向核心，导杆与两端立板的配合采用过渡配合压装，不需要额外的锁紧螺母或者顶丝固定，装配的时候只要保证导杆的平行度公差控制在0.02mm/100mm以内，滑动过程就不会出现卡顿，中间的滑动块通过内嵌的直线轴承与导杆配合，滑动阻力小，长时间运行的磨损量也可控，滑动块上预留的安装孔位，可以直接固定推板、夹具或者待输送的工件，不需要二次加工转接板。

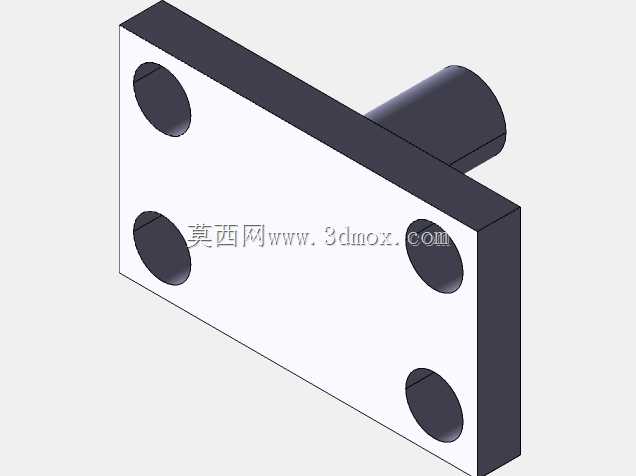

　　设计这套结构的时候，首先要考虑的是安装边界的限制，两端立板的外轮廓尺寸决定了整个组件的最大安装占地，导杆的长度则直接决定了推拉行程的上限，设计时需要预留出滑动块的极限位置余量，避免滑动块运行到行程端点时和端板发生硬碰撞，端板上突出的定位轴颈，一方面是作为导杆压装时的定位基准，保证导杆压装后的垂直度，另一方面也可以作为整个组件的辅助定位点，和设备安装架上的定位孔配合，快速完成组件的预装定位。从受力角度分析，双列对称导杆的布局，能够抵消滑动块受到的侧向倾覆力矩，当推送端的受力点不在中心轴线上时，力矩会均匀分配到四根导杆上，不会出现单根导杆受力过载的情况，这也是很多重载推拉工位不采用单导杆结构的核心原因，滑动块的厚度设计也经过了受力校核，厚度过薄会导致轴承配合长度不足，滑动时容易出现晃动，厚度过厚则会增加不必要的重量，推高材料成本，同时也会压缩有效行程的空间。

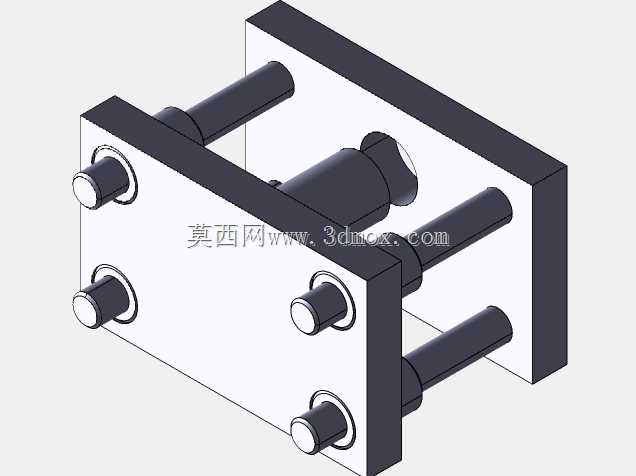

　　在实际装配调试的时候，需要先将一端的立板固定在装配平台上，依次压入四根导杆，再穿入预装了直线轴承的滑动块，最后压装另一端的立板，压装过程中要不断测量导杆的平行度，避免压装时导杆出现偏斜，导致滑动块运行阻力变大，装配完成后手动推动滑动块，要能在全行程范围内无卡顿滑动，没有明显的阻尼不均的情况，才算是合格的装配状态。这类结构日常维护也很简单，只需要定期在导杆表面涂抹少量润滑脂，清理导杆表面附着的切屑、灰尘等杂质，就能保证很长的使用寿命，不需要频繁更换易损件，在一些节拍不高、负载中等的自动化工位上，这类结构的使用寿命可以达到上万次运行循环，稳定性远高于采用悬臂销的简易推拉结构。

　　另外，端板上的安装孔采用了对称布局设计，不管是水平安装、垂直安装还是倾斜安装，都能找到对应的锁紧孔位，不需要额外加工安装孔，适配不同设备的安装方向需求，滑动块上的安装孔也采用了等间距的标准孔距，能够适配市面上大部分标准夹具、推板的安装尺寸，减少设计时的非标定制工作量。很多刚入行的结构工程师在做这类推拉结构设计时，容易忽略导杆的挠度变形问题，当导杆的悬伸长度过长、直径偏小时，滑动块运行到行程中间位置时导杆会出现下挠，导致滑动精度下降，这套结构的导杆直径和长度的配比经过了优化，在常用的100-200mm行程范围内，导杆的最大挠度控制在0.05mm以内，完全能够满足一般工业工位的精度要求，不需要额外增加支撑导套来辅助导向，简化了整体结构。
