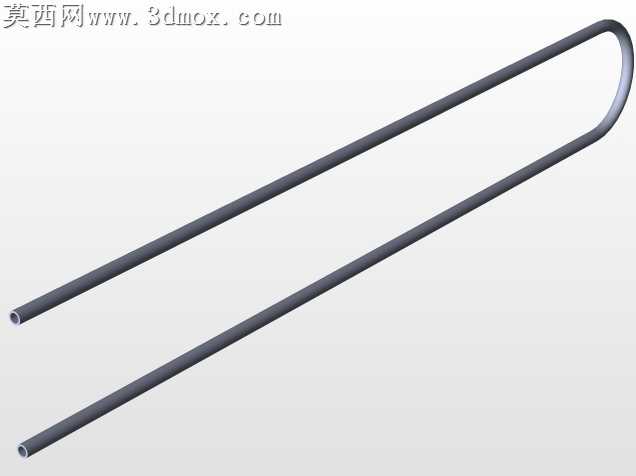

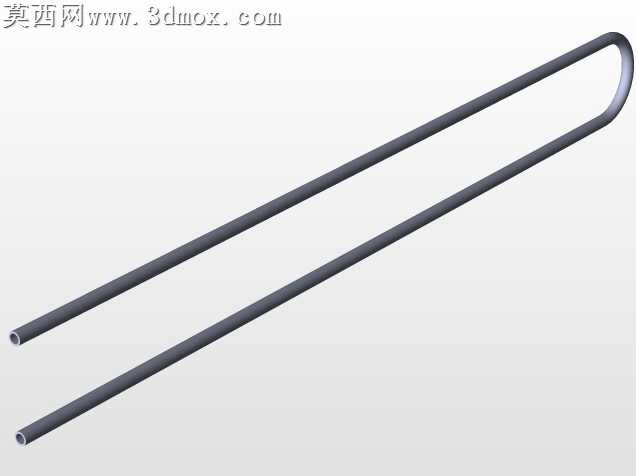

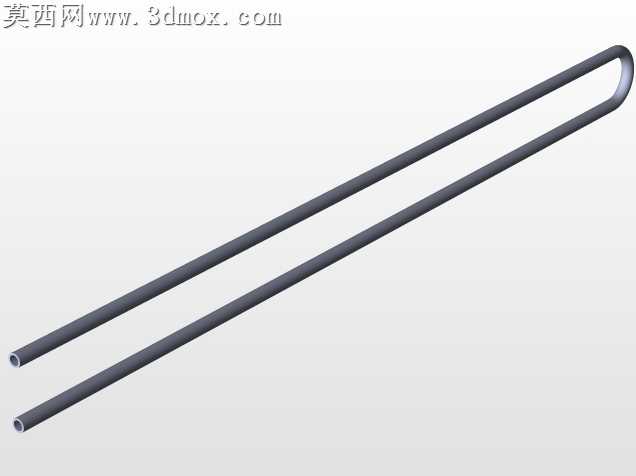

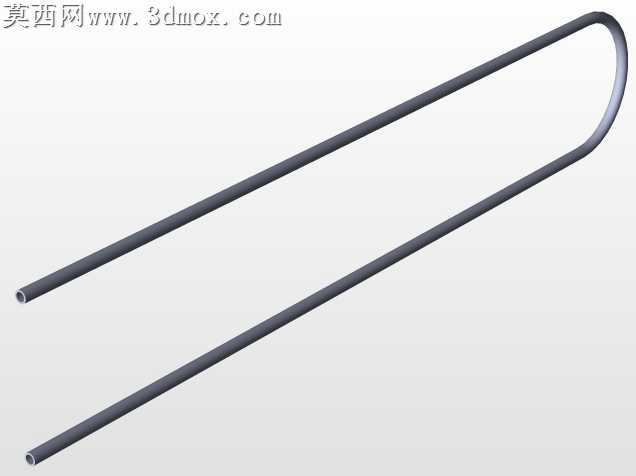

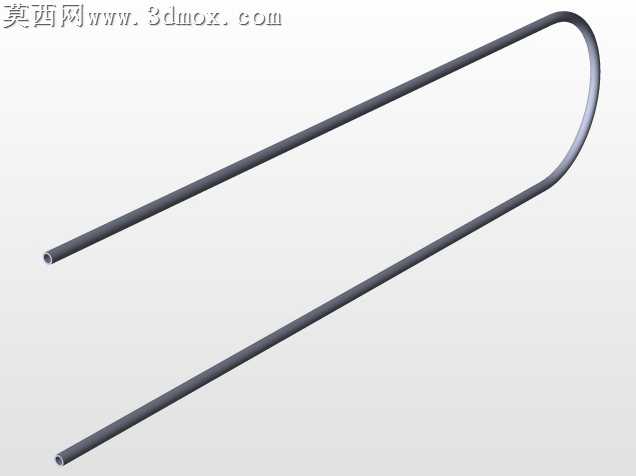

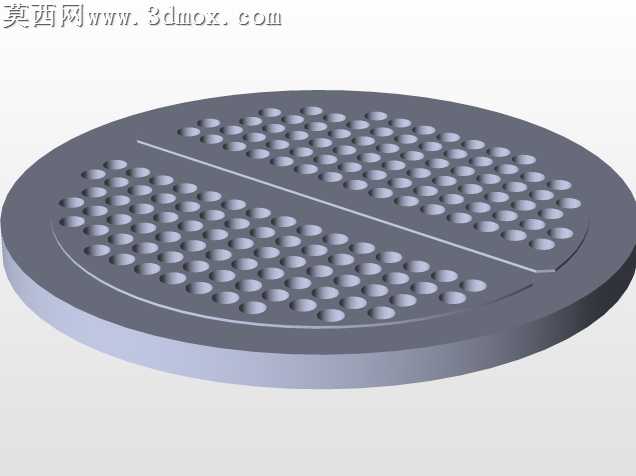

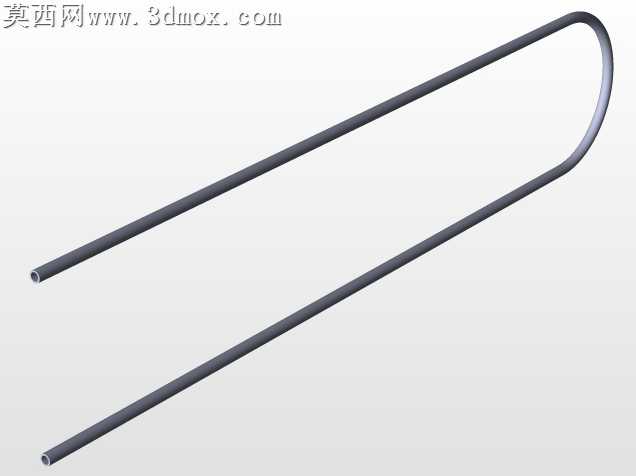

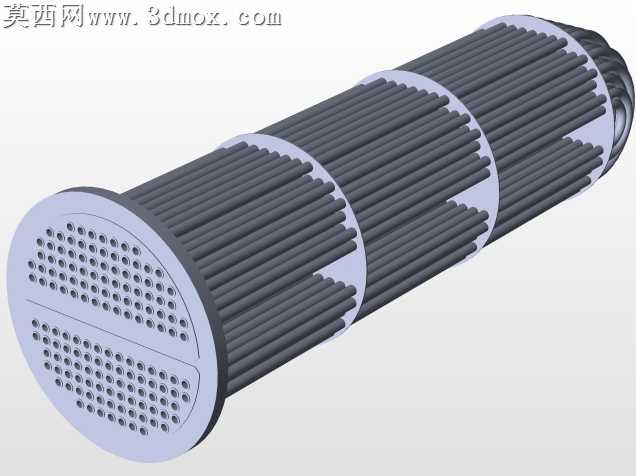

卧式废水蒸发器罐体结构三维设计

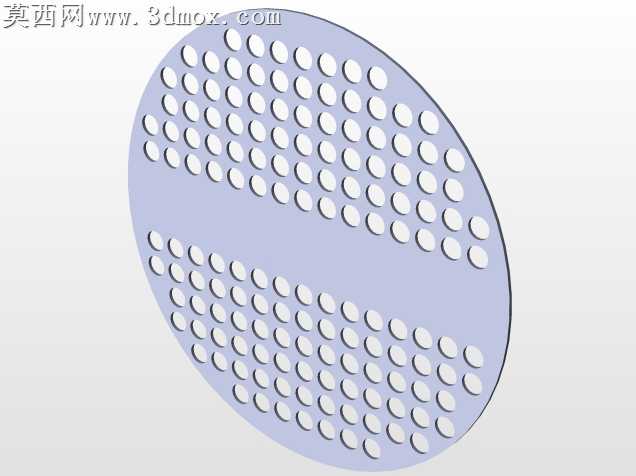

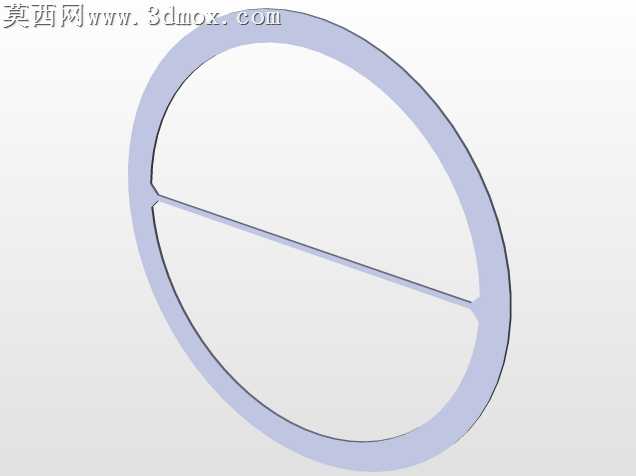

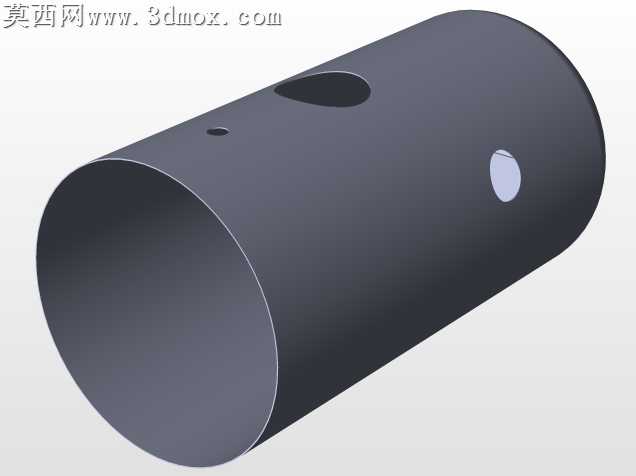

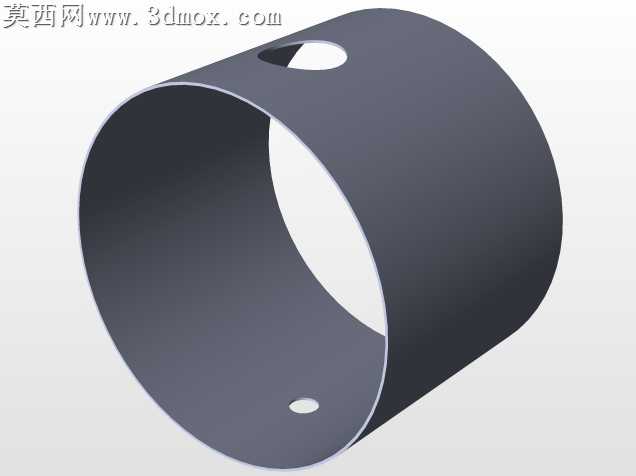

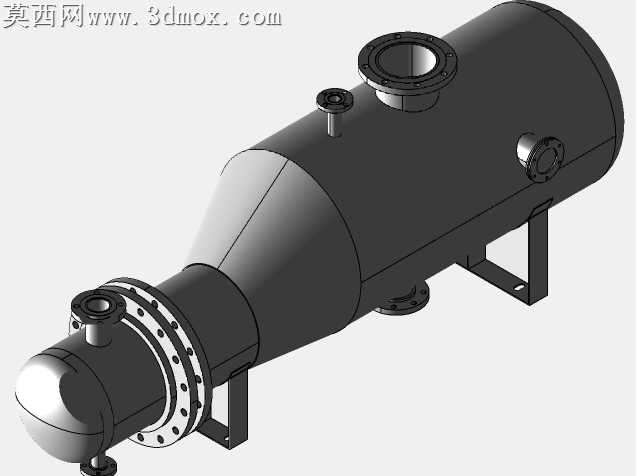

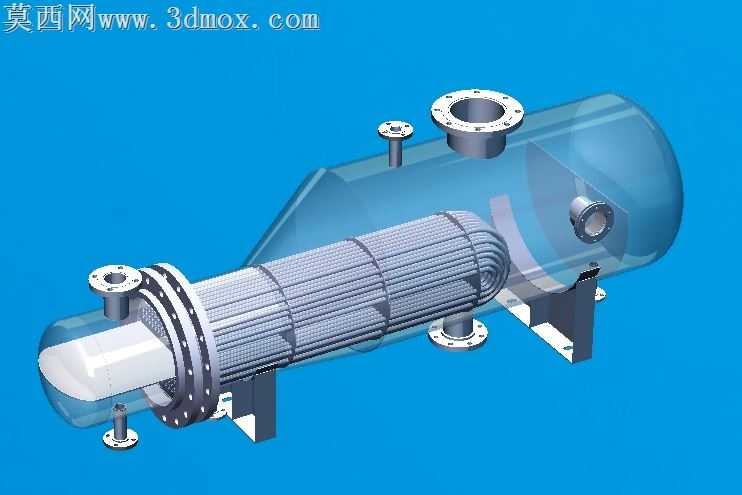

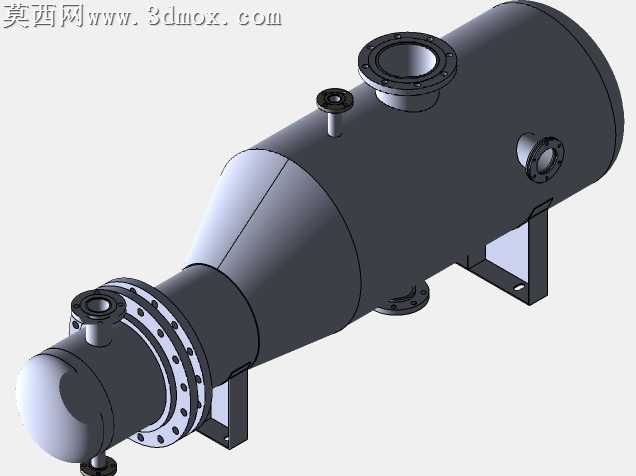

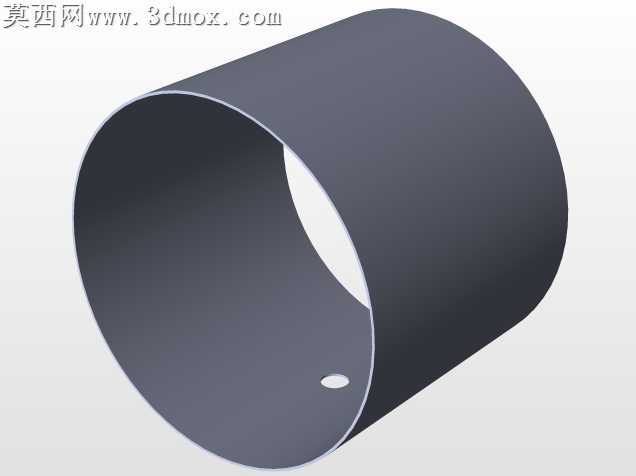

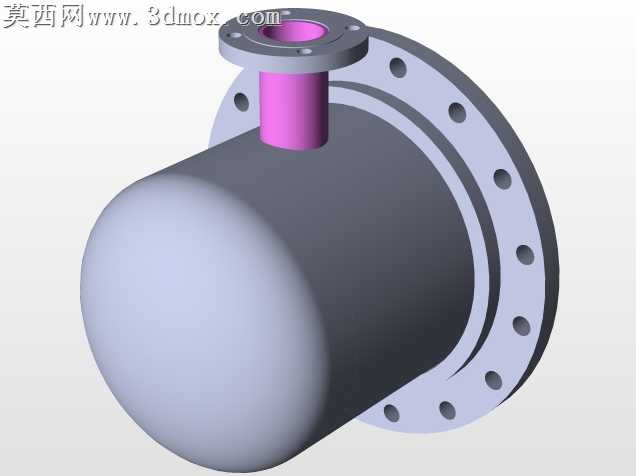

做这个卧式废水蒸发器罐体建模的时候，最先敲定的是变径筒体的曲面衔接逻辑，毕竟常规等径筒体做起来没什么难度，但这个设备要兼顾进料布液、蒸发腔扩容和出料浓缩的不同空间需求，直筒段和锥段的过渡曲面如果曲率没调好，后期做流体仿真的时候很容易出现局部涡流滞流的死角，实际生产里就会在壁面积垢堵料。我当时反复调整了三次锥段的母线斜率，没有直接用简单的放样凸台一步生成，而是把过渡区域拆成了三段曲率连续的曲面拼接，每一段的曲率变化率控制在5%以内，既保证了筒体内部流道顺滑，也让外部曲面的光影过渡不会出现突兀的折痕，渲染的时候金属质感会更自然。

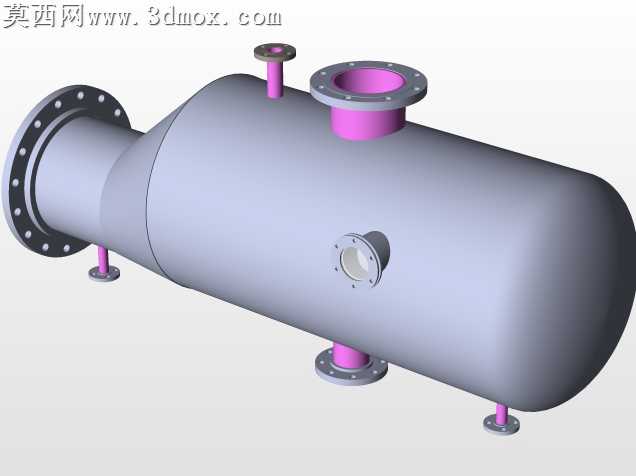

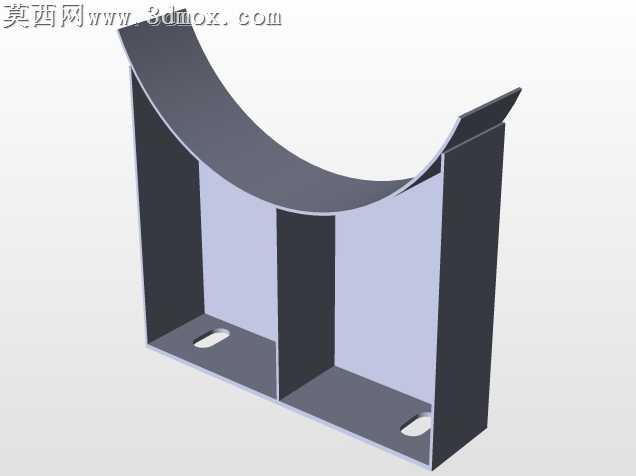

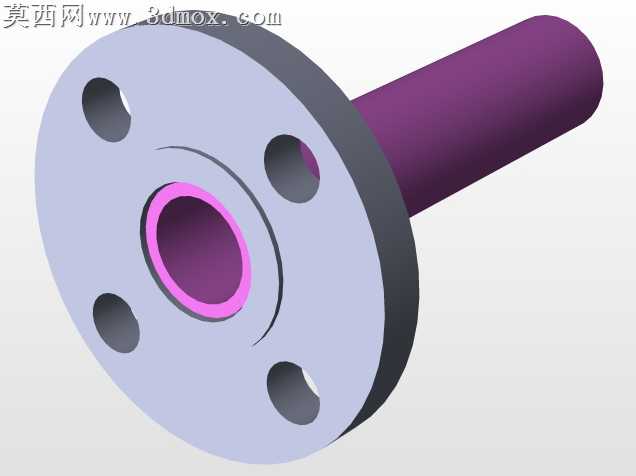

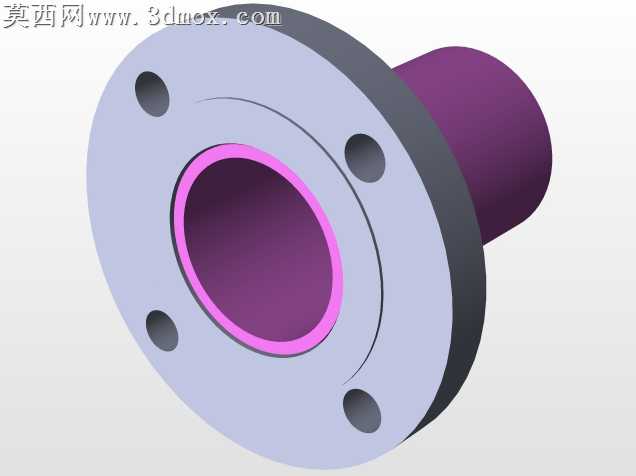

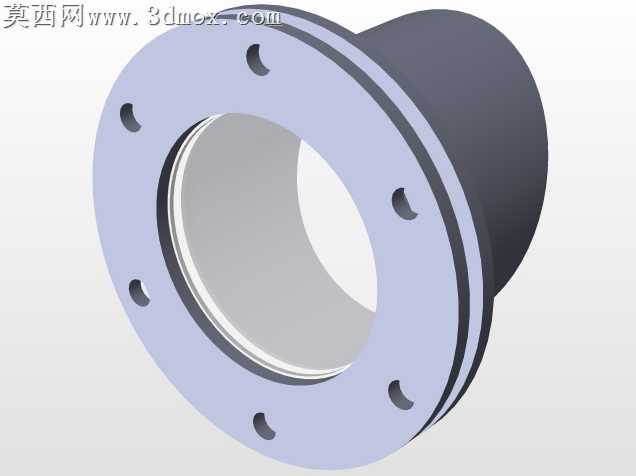

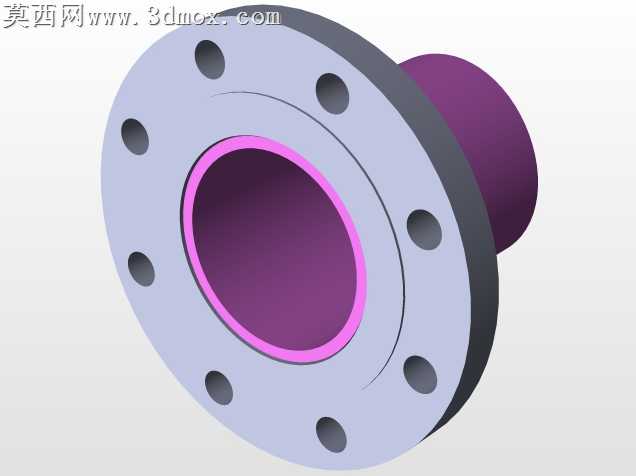

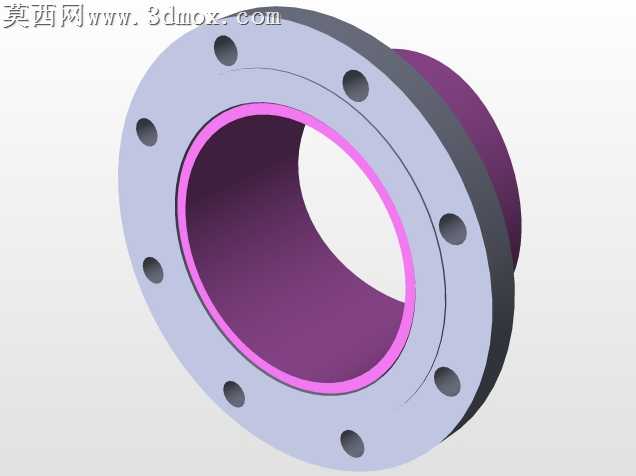

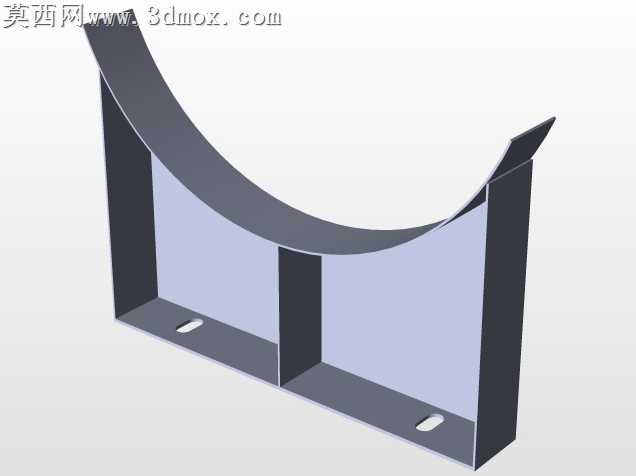

接口位置的排布也花了不少心思，顶部的两个法兰接口一个做主排气口一个做辅助测温测压接口，侧面的视镜口特意选了带颈法兰结构，建模的时候没有直接调用标准件库里的现成法兰拼上去，而是把法兰和筒体连接的位置做了局部加厚的过渡处理，避免实际焊接的时候出现应力集中的问题。底部的三个支脚不是随便摆的位置，两个在筒体直段下方承托主要重量，一个在锥段端部托住变径部分，每个支脚和筒体接触的地方都做了贴合筒体弧度的支撑垫板，垫板和筒壁的接触面做了零间隙的配合约束，装配的时候不会出现面干涉的问题。

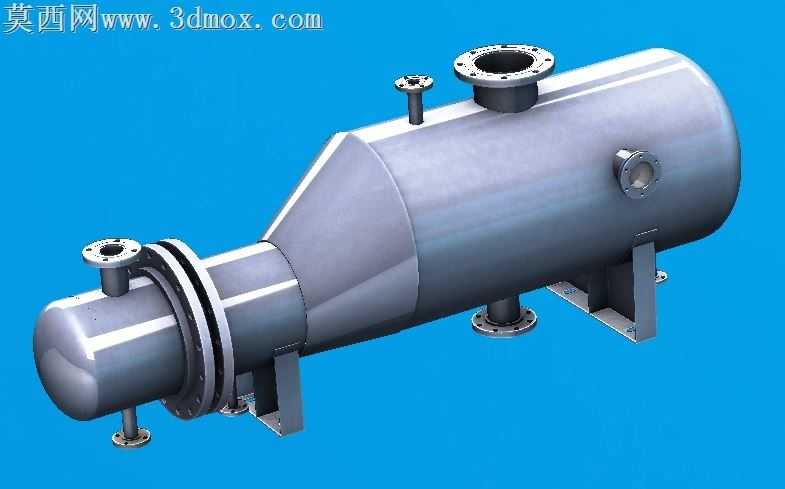

材质调试的时候选了哑光不锈钢的材质球，没有用镜面不锈钢那种夸张的反射效果，毕竟工业设备实际运行中表面不会亮得能当镜子，把粗糙度调到0.15左右，金属度拉满之后，再给焊缝位置加了极细微的凹凸纹理，细节上更贴近真实的焊接罐体效果。支座部分特意做了一点点做旧的质感，和筒体的亮面形成轻微的层次差，渲染打光的时候用了45度侧光作为主光源，补光打在筒体的曲面转折处，把变径段的轮廓线清晰地衬出来，不会让整个罐体看起来是一团没有层次的金属块。

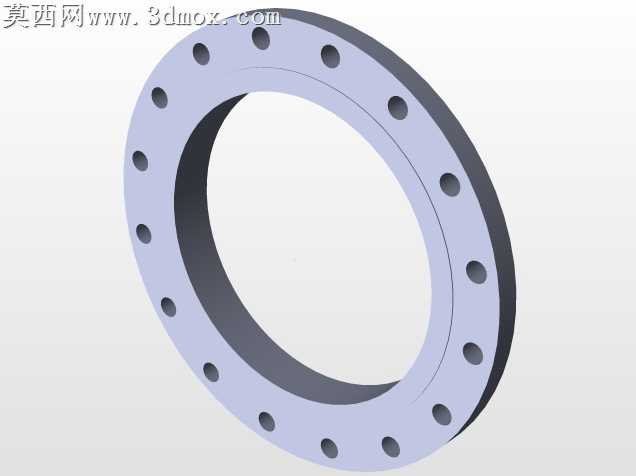

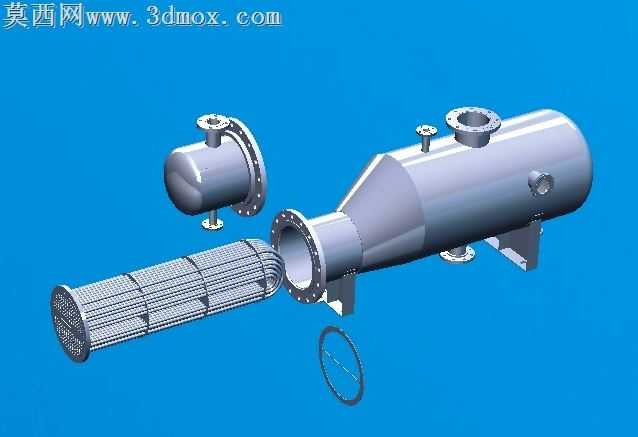

做装配配合的时候，所有法兰的螺栓孔都做了同轴心和重合配合，法兰密封面之间留了0.5mm的垫片间隙，方便后期出工程图的时候直接标注垫片规格。视镜的玻璃部分和法兰压盖之间做了间隙配合，不会出现玻璃嵌到法兰里的低级错误。整个模型没有多余的冗余特征，每一个结构都对应实际生产里的功能需求，不管是用来做实训教学的结构演示，还是做废水处理工艺的方案展示，都能直接用，不会出现结构不符合工业实际的问题。
