穆登贝格附近A1铁路系杆拱桥三维设计

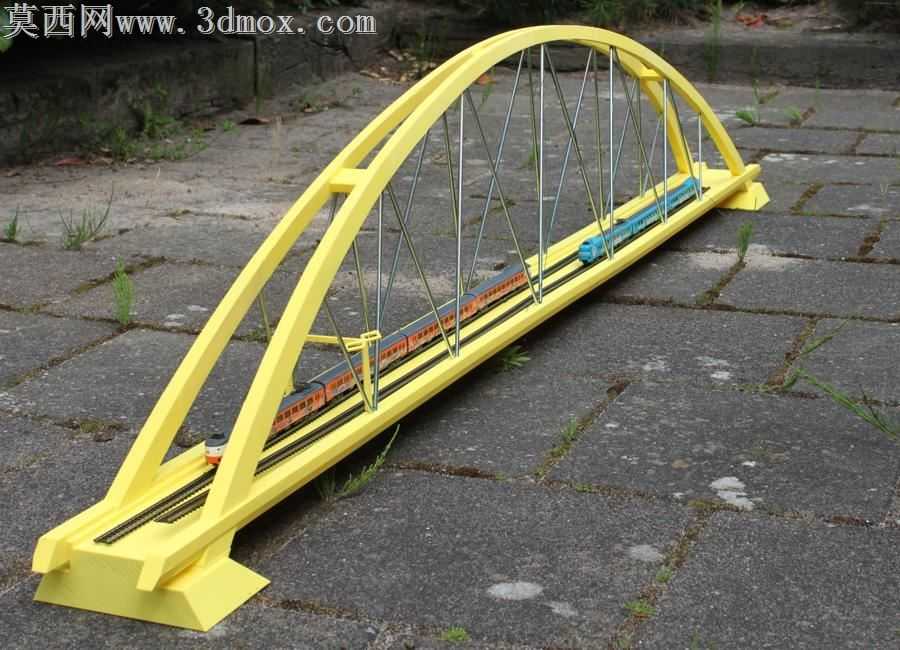

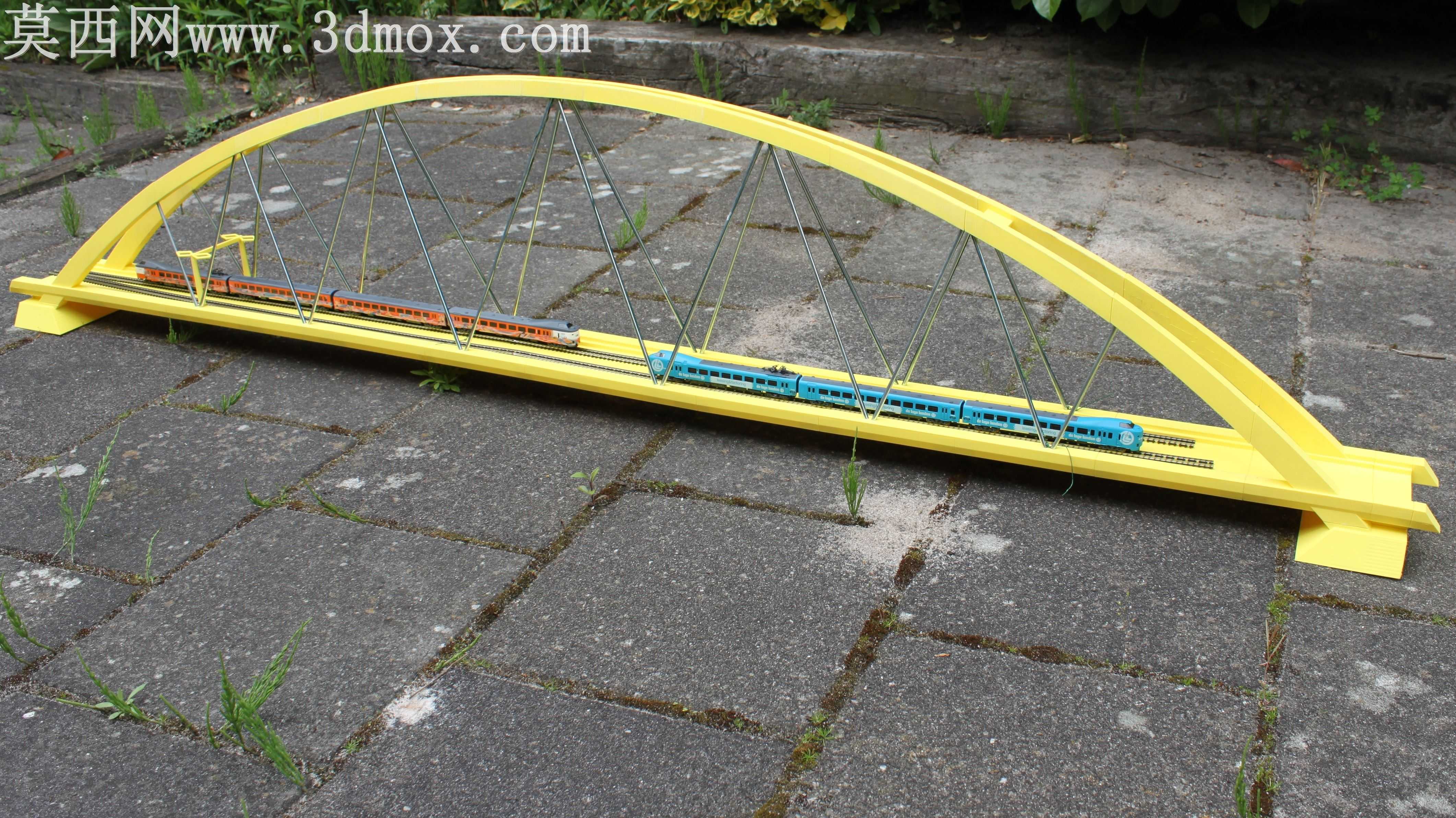

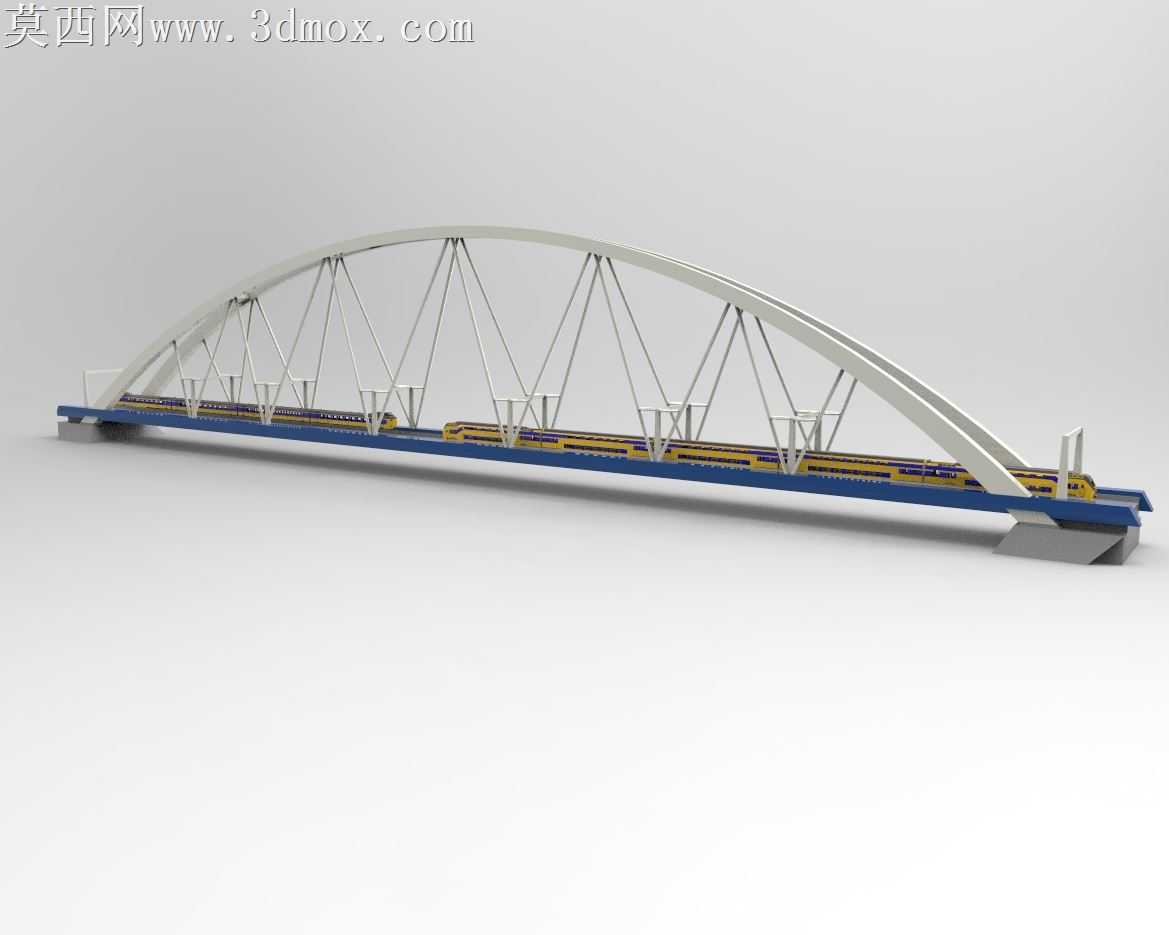

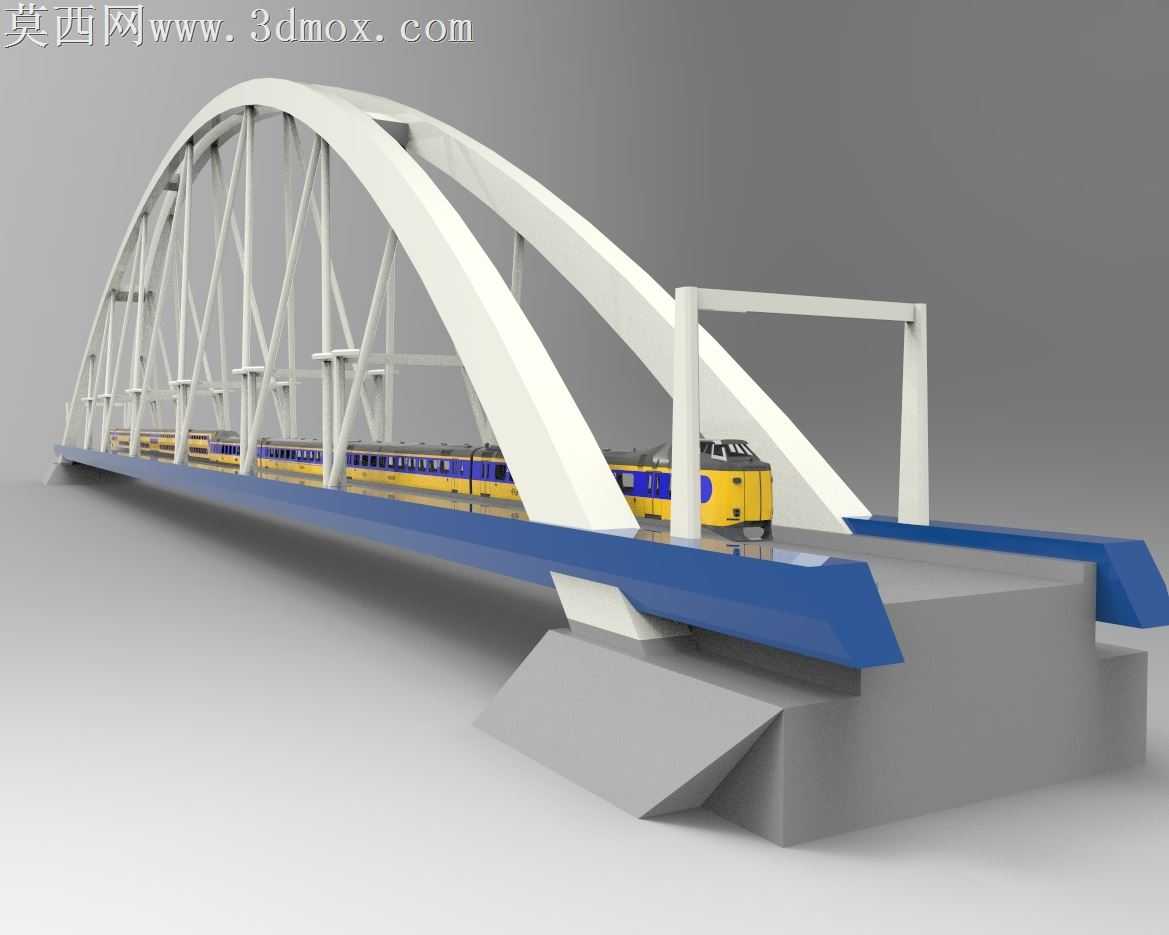

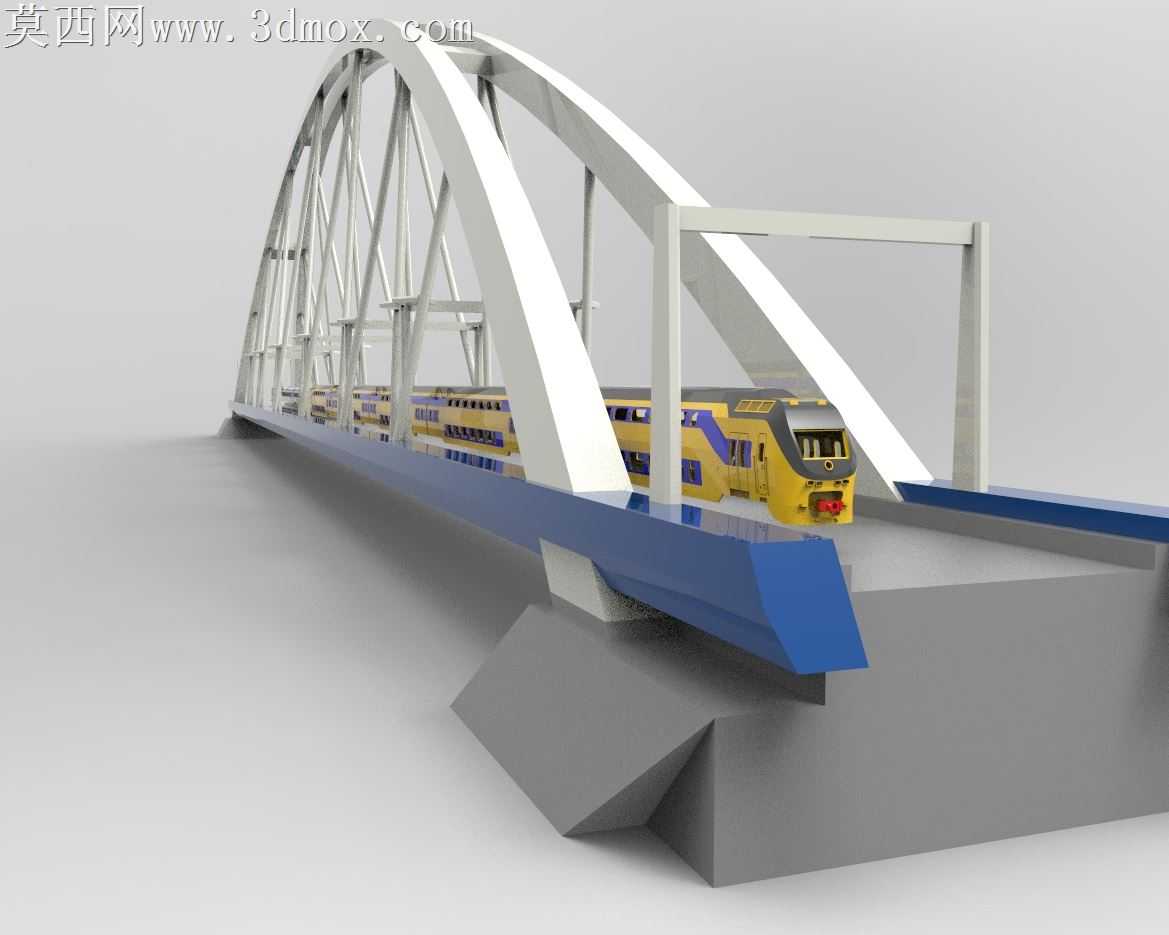

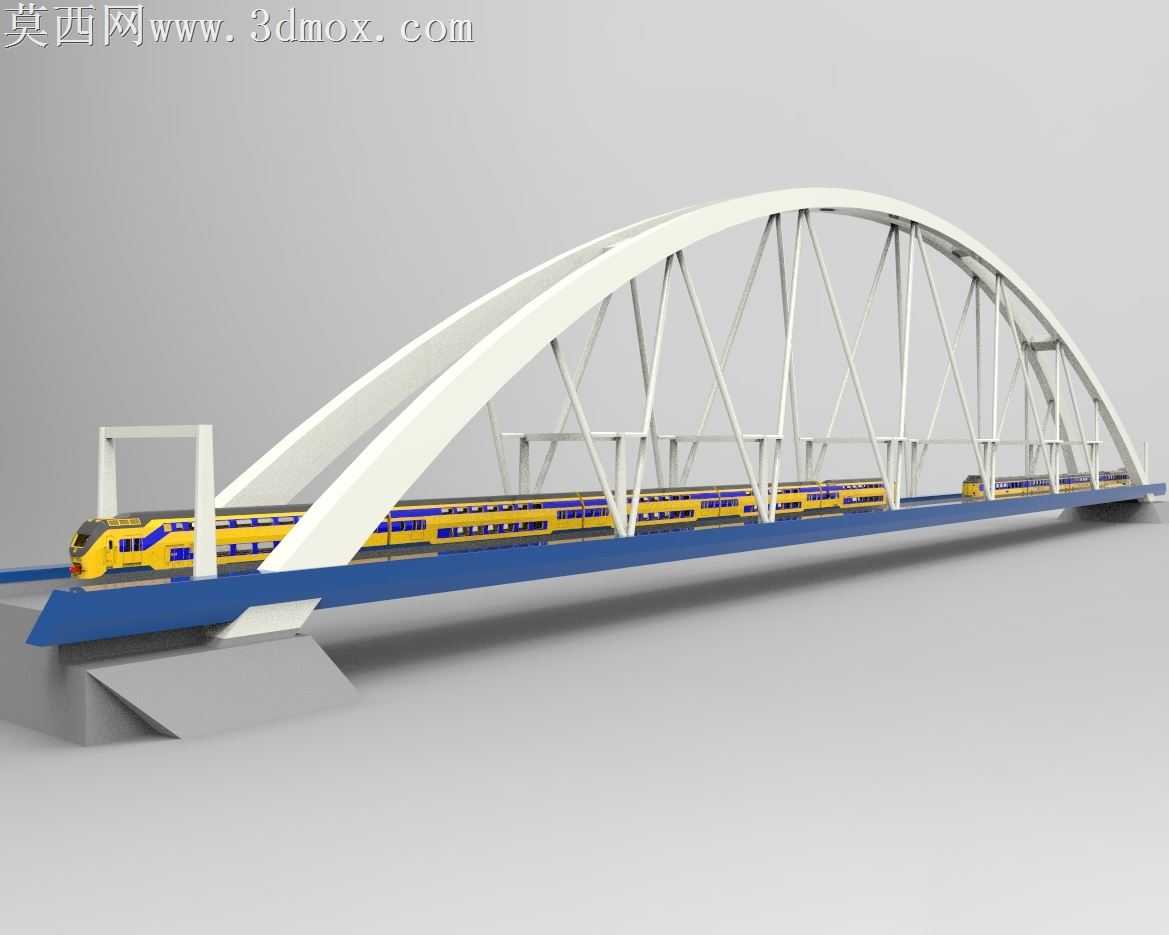

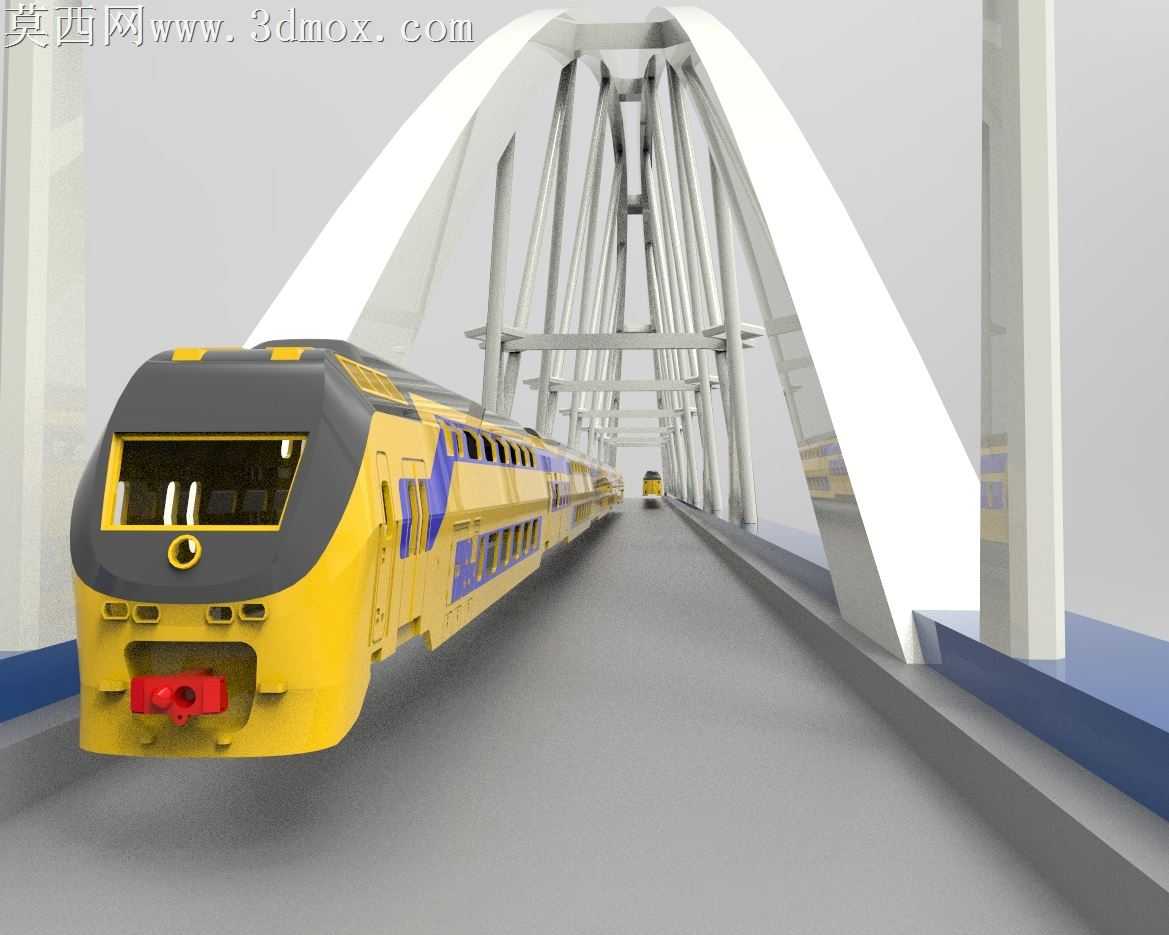

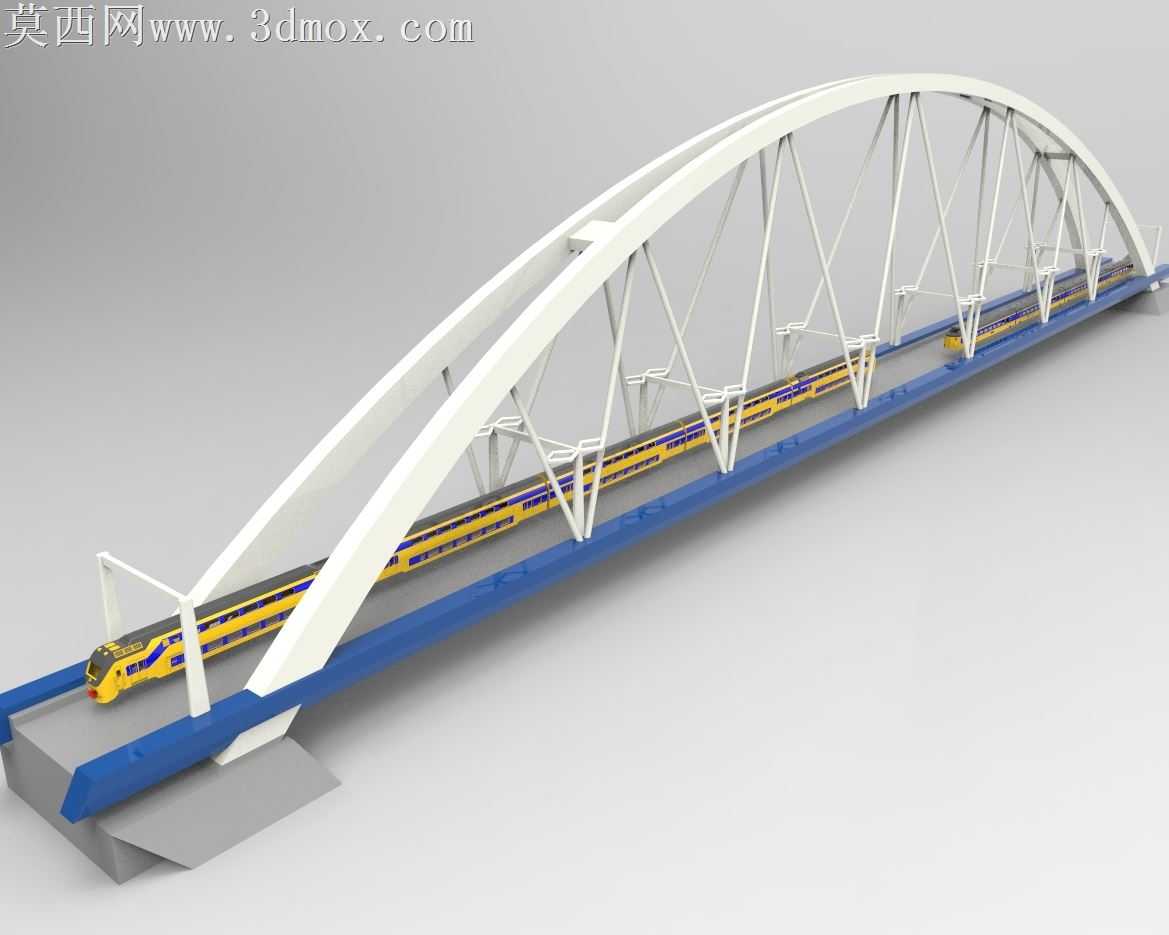

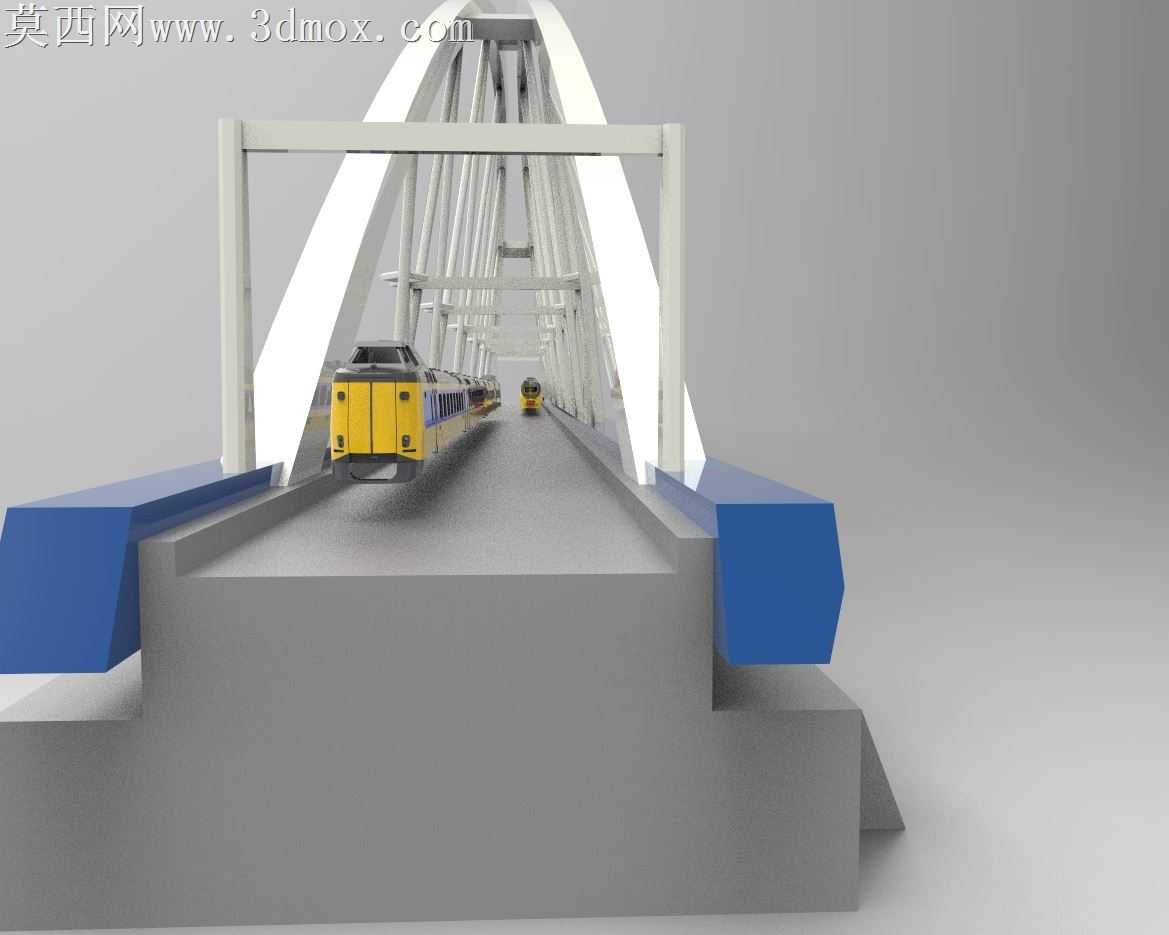

做这个铁路桥模型的时候，我是从结构优化视角切入的，一开始参考实景照片的时候，最先纠结的是主拱肋的曲线弧度，实景里的双拱肋不是正圆弧，是带点微变曲率的抛物线，一开始直接扫掠做出来的拱肋要么太陡显得桥身局促，要么太平撑不住视觉重心，反复调了七八次曲率控制点，才让拱肋从桥两端桥台位置平缓抬升到跨中最高点，既符合真实桥梁的受力逻辑，也让视觉上的舒展感出来了。拱肋之间的腹杆布置没照搬实景里的等距排布，特意把靠近跨中位置的腹杆间距收窄，靠近桥台的位置适当放宽，毕竟真实桥梁里跨中弯矩最大，密一点的腹杆能在模型里还原力流传递的逻辑，也不会让整个桁架部分看起来疏密失调。桥面部分一开始想直接做整块平板，后来想到铁路桥的道砟层、轨道基座还有两侧的防撞挡墙是分层的，就拆成了三个独立实体来做，挡墙边缘做了微小的倒角，不是生硬的直角，靠近桥台的位置特意做了挡墙的渐变收头，和桥台的混凝土基座衔接得更自然。桥台部分的斜坡一开始做的是光面，后来想起实景里的桥台是混凝土浇筑的毛面质感，就在斜坡和基座衔接的位置加了微小的折线倒角，模拟施工时的模板接缝痕迹，不会让整个桥台看起来像个光滑的塑料块。做拱肋和桥面连接的吊杆的时候，没直接用等直径的圆柱，而是在吊杆和拱肋、桥面连接的位置做了微小的加粗节点，还原真实桥梁里的锚具结构，虽然尺寸很小，但渲染的时候能看出结构的连接逻辑，不会让吊杆看起来像粘上去的细线。材质调试的时候，拱肋用了哑光米白的金属漆质感，没做太高的反光度，毕竟真实的钢拱肋是涂了防护漆的，不会像镜面一样反光，桥面挡墙用了偏深的哑光蓝色，和白色拱肋形成柔和的色彩对比，桥台用了浅灰色的混凝土材质，加了极细微的颗粒凹凸贴图，避免塑料感。轨道上的列车模型是搭配场景用的，特意选了和荷兰铁路配色一致的黄蓝配色，放在桥面上刚好能体现桥梁的尺度感，不会让桥看起来比例失调。渲染的时候打了柔和的侧顶光，让拱肋的曲面转折能拉出自然的明暗层次，腹杆之间的阴影不会太死，能看清每根杆件的连接关系，地面加了浅灰色的投影面，让整个桥体不会有飘在空中的感觉。整个模型做下来最花时间的就是拱肋的曲率和腹杆的排布，毕竟系杆拱桥的美感全在拱的曲线和桁架的韵律感上，太规整会显得死板，太随意又会失去工程结构的严谨感，最后调整出来的版本不管是用来做交通工程的教学演示，还是做场景渲染的配景，都能撑住细节，不会凑近看就露怯。
